JGLY-CX1楼宇自动化创新实训平台（网板式）
一、系统概述
JGLY-CX1型，以通用实训架为主体安装，根据学校需要，配备网络布线、综合布线、安防、监控、供电等楼宇自控5A系统和智能小区系统实训模块以及配电、照明、消防等模块。是根据高职院校楼宇自动化专业精心设计开发的综合实训平台，可提高学生的动手能力、调试能力和应用能力。

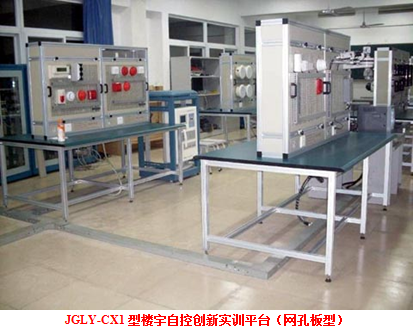

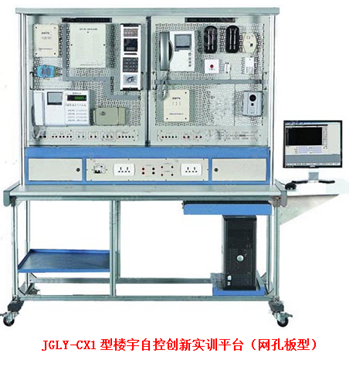

JGLY-CX1型（网板型）
二、系统功能
1、训练架采用工业铝型材结构，上面安装网板
2.独立模块化设计，根据培训内容配置各种培训模块
3、总线连接接口设计，如RJ45、RS232/485等。
三、技术性能
1、输入电源：单相三线～220V±10%，50Hz
2、工作环境：温度-10℃～+50℃相对湿度<85%（25℃）海拔<4000m
3、安全保护措施：具有接地保护和漏电保护功能，安全符合相关标准
四、系统组成
1、JGLY-FT楼通用实训台（四站）
训练台的框架由铝合金型材组成。训练台为铁质双层亚光密纹喷塑结构。还有四个万向轮和四个固定调节机构，方便移动和固定。训练台尺寸：×630mm×。
2. JGLY-FB1智能楼宇网络布线实训柜（1台）
2.1 系统概述
“JGLY-FB1智能楼宇网络布线实训柜”是根据我国当前建筑电气、楼宇智能化培训内容精心设计的综合实训设备。包含丰富实用的培训内容，配备多功能宽带路由器、24口100M机架交换机、多模光纤收发器、24口配线架、网络跳线等设备。
可满足“智能建筑”、“建筑电气”、“楼宇自动化”等专业的培养教学要求。广泛应用于大专院校及各类职业教育培训机构的教学和科研工作。
2.2 系统特性
（1)这个训练器内容丰富
（2)该装置所使用的元器件均为实际工程中最知名的品牌，具有很强的实用性和通用性
（3)本培训装置是面向高等院校的职业技术技能培训，反映了当前综合布线和计算机网络技术
(4)整体采用柜式结构，符合项目现场安装形式
2.3 规格
(1)工作电源：单相三线~220V±10% 50Hz
(2)工作环境：环境温度范围为-10℃~+40℃相对湿度<85%(25℃)海拔<4000m
(3)总容量：＜0.5kVA
(4) 尺寸：600mm×600mm×
(5) 安全保护：带自动漏电保护装置
2.4 系统组成
系统采用控制柜式结构，所有设备均在标准柜内固定布线。除了完成培训和教学任务外，还配备了其他零件、配件、软件和连接电缆，以确保正常工作和日常维护，并配备培训说明。
2.5 培训计划
(1) 了解和建立局域网
(2) 广域网接入培训
(3) LAN VLAN划分训练
(4) LAN 和 VPN 连接培训
(5)光纤连接培训
(6) 路由器使用和设置
(7)设备间子系统的理解与形成
2.6 仪器配置
所需设备：电脑（用户自备）
3.JGLY-FB2智能楼宇综合布线实训单元（1套）
3.1 系统概述
系统可分为工作区子系统、水平布线子系统、垂直干线子系统、楼层机房子系统和管理子系统等各种综合布线子系统，并通过计算机网络实现与外界的信息交换。
实训平台还可以配合“智能楼宇网络布线实训柜”进行局域网组网实训、光纤通信实训、智能交换机应用实训、光纤收发器应用实训、宽带路由器应用实训等。有利于开学。性教育。可满足“智能建筑”、“建筑电气”、“楼宇自动化”等专业的培养教学要求。
3.2 系统特性
（1)本培训设备内容丰富，包括常见的布线系统，还有楼宇照明系统
（2)该装置所使用的元器件均为实际工程中最知名的品牌，具有很强的实用性和通用性
（3)本培训设备可进行设备安装、常用电缆布线操作及系统搭建
（4)本实训装置配备了常用的接线工具和检测设备，通过实际操作，加深学员对接线工具和检测设备的理解和使用
（5)本培训装置结合通用布线知识和实践经验，根据通用布线设备的功能和特点，编制了典型的通用布线培训内容
3.3 规格
(1)工作电源：单相三线~220V±10% 50Hz
(2)工作环境：环境温度范围为-20℃~+45℃相对湿度<85%(25℃)海拔<4000m
(3)总容量：＜0.5kVA
(4) 尺寸：×630mm×
3.4 设备组成
系统采用网板结构，可自行设计布线系统，进行设备安装、布线等培训操作；整个系统可分为：工作区子系统、水平主干子系统、管理室子系统、垂直主干子系统、设备间子系统。
(1) 工作区子系统：语音套接字、数据套接字
（2)水平干线子系统：5e类UTP双绞线（四根非屏蔽双绞线）、75欧姆同轴电缆、电线
(3)管理室子系统：IP宽带网络地板接线盒、视频信号分配器、地板接线盒
（4)垂直干线子系统：5e类UTP双绞线（四根非屏蔽双绞线）、75欧姆同轴电缆、大对电缆、电线
（5)机房子系统：110大对数配线架、CAT5e 25对数据线模块、RJ-45插头、视频信号放大器、主电源开关
（6)接线工具和设备：网络钳、110线夹、电脑连线测试仪
3.5 培训计划
(1) 使用压线钳
(2) 使用连续性测试仪
(3)RJ45插头跳线制作及测试
(4) 夹紧模块的夹紧和安装
(5)面板(信息插口)安装
(6)110 配线架安装及电缆夹
(7) 连续性测试、搜索测试和信息点编号
(8) 双绞线制作与连接训练
(9)工作空间子系统的理解与形成
(10)水平布线子系统的理解与组建
(11)管理子系统的理解与形成
(12)对垂直主干子系统的理解与形成
(13) 配线架接线培训
3.6 仪器配置
所需设备：JGLY-FT楼宇通用培训平台、电脑（用户自备）。
4.JGLY-FA3智能楼宇安防实训单元（1套）
4.1 系统概述
安防实训平台集成了多种常用的室内外安防设备，将安防设备的各种输出信号和检测信号连接到采集器，通过主机的监控屏可以清晰的观察到各种安防信号的状态计算机; 除了完成系统级的安全培训外，培训设备还可以进行多次独立的安全培训，训练学生使用各种常见的室内外安全设备。该设备可满足“智能楼宇”、“楼宇电气”、“楼宇自动化”等专业培训培训要求。
4.2 系统功能
(1)实训平台功能丰富，性价比高，能满足不同层次的教学需求
（2)实现了计算机技术、网络技术、对讲、门禁的有机结合
(3)系统开放全面，能全面了解楼宇安防系统结构
（4)有上位机管理软件，可实现多台主机信息共享
（5)本次培训平台选用的产品工艺精湛，品质卓越，满足恶劣使用环境的要求
4.3 规格
(1)工作电源：单相三线~220V±10% 50Hz
(2) 工作环境：范围 -20 ℃ ~ +45 ℃ 相对湿度 < 85% ( 25 ℃ ) 海拔 < 4000m
(3)总容量：＜0.5kVA
(4) 尺寸：×630mm×
(5) 安全保护：带自动漏电保护装置
4.4 设备组成
设备组成：电源控制屏（网板结构）、可视对讲用户分机、非可视用户分机、小对讲机、单元门主机、适配器、探测器、电锁、上位机安全监控管理软件。带有训练线、跳线和其他组件。
4.5 培训计划
(1)楼宇对讲门禁系统使用模拟
(2) 的安装、连接和使用
(3)小型门口机的安装、连接和使用
(4) 非可视化扩展的安装、连接和使用
(5) 单元门口机的安装、连接和使用
(6) 按照接线图接线
(7)上位机软件的安装和使用
(8)门禁系统操作
（9) 室内安全操作
(10)设计安装一个应用系统
4.6 仪器配置
所需设备：JGLY-FT楼宇通用培训平台、电脑（用户自备）。
5.JGLY-FA5楼宇通用实训平台智能楼宇监控实训单元（1套）
5.1 产品概述
《JGLY-FA5智能楼宇监控实训单元》结合当前CCTV监控及外围防御系统的技术特点，采用优质物理监控设备，配备网络摄像机、中文矩阵、分屏器、硬磁盘录像机、声光报警器、主动或被动红外探测器、紧急按钮等，实现闭路监控系统的图像采集、传输、控制、图像处理和显示，提供远程网络视频监控功能，预防系统联动功能，系统稳定可靠，安装简单易学，可为实训教学提供更多研究。
该设备可模拟各种场合的安防监控系统运行演示、系统设置、电路设计、BNC终端制作等实训培训，满足“智能楼宇”、“楼宇电气”、“楼宇自动化”的要求》等科目实训要求。适用于大专院校及各类职业教育培训机构的教学和研究。
5.2 系统特性
（1)本培训设备结合了当前CCTV监控及周边防范系统的技术，采用了世界领先的监控防范系统
（2)训练器不仅内容丰富，还可以与周边防御系统建立联动功能
（3)该设备包含全系列的摄像机，包括螺栓、球型摄像机等常规摄像机，以及以网络摄像机为代表的高端摄像机
(4)矩阵主机作为报警联动控制器和画面分配器
（5)使用视频采集卡和电脑作为硬盘录像机代表了当前视频监控系统的主流发展
5.3 规格
(1)工作电源：单相三线~220V±10% 50Hz
(2)工作环境：环境温度范围为-10℃~+40℃相对湿度<85%(25℃)海拔<4000m
(3)总容量：＜0.5kVA
(4)训练画面：×630mm×
5.4 系统组成
该系统由训练平台和监测站组成。实训平台由网板结构组成，可自行设计电路，进行安装、接线、调试等实训操作；可以在矩阵主机上演示各种模拟安防监控系统操作和系统设置。此外，还配备了BNC端子制作等实训相关设备。
5.5 培训计划
(1)生产BNC连接器
(2)系统设备意识培训
(3)镜头调试培训
(4)控制中心调试培训
(5) DVR 操作
(6) 系统故障及处理培训
(7) 网络摄像机使用培训
(8)数字影像监控系统培训
5.6 仪器配置
所需设备：JGLY-FT楼宇通用培训平台、电脑（用户自备）。
DS-IREC软件：硬盘录像机客户端软件北京楼宇自控系统，采用以太网通讯方式；硬盘录像机的所有操作都可以在DS-IREC软件上完成。辅助设置。
6.JGLY-FK9智能楼宇供电及照明实训单元（1套）
6.1 系统概述
该平台配合智能楼宇供配电系统相关课程，对供配电低压部分进行教学培训，可模拟智能楼宇照明供电控制系统。让学生了解楼宇配电系统的基本结构，熟悉供配电监控系统，掌握供配电系统在楼宇自控系统中的应用。LON现场总线采集控制系统结构，掌握互联网组态软件的应用，智能照明控制方案的实现等。
该装置可满足“智能建筑”、“建筑电气”、“楼宇自动化”等专业的培训教学要求，适用于各类职业教育培训机构的教学。
6.2 系统特性
(1)供配电系统和照明系统可实现实时调度运行
(2)DDC采集控制模块用于实现电力系统中各种数据的采集和控制
(3) 组网使用*总线通讯协议
(4)配备上位机监控系统，可实时监控供配电网络结构，分析打印各种电力数据，还可监控照明系统，控制照明电路
（5)实训仪设备模块化北京楼宇自控系统，方便学员了解现场设备
6.3 规格
(1)工作电源：三相四线~380V±10% 50Hz
(2)工作环境：环境温度范围为-10℃~+40℃相对湿度<85%(25℃)海拔<4000m
(3)总容量：<5.0kVA
(4) 尺寸：×630mm×
(5) 安全保护：带漏电保护
6.4 设备组成
训练平台由基于 LON Talk 协议的采集控制器网络组成。整个系统由网络适配器、采集控制器、模拟照明配电盘、模拟照明灯具、电能计量仪表、电压电流传感器、计算机和互联网配置软件等组成。其主要设备包括：实训平台、LON网络适配器、LON数据采集控制器、模拟照明配电盘（含指针表、控制开关）、电压传感器、电流传感器、电能计量电能表（单相、三相） 、模拟照明灯具、空气开关、接触器、灯光控制开关、互联网配置软件等。”
6.5 培训计划
（1)常用电动工具的知识和使用实战培训
(2)通用照明设备及控制电路安装调试
（3)智能电压传感器的理解与应用
（4)智能电流传感器的理解与应用
（5)单相电能表安装接线培训
(6) 三相电能表安装接线培训
(7) 网络拓扑理解与应用
(8) LON智能控制器知识及应用
(9) LON现场总线搭建培训
(10)智能供配电照明上位机监控软件应用培训
6.6 仪器配置
所需设备：JGLY-FT楼宇通用培训平台、电脑（用户自备）。
7. 所需设备：JGLY-FX1智能楼宇消防实训单元（1套）
7.1 系统概述
在智能建筑的三大系统中，火灾自动报警控制系统通常作为BAS（建筑设备管理系统）的独立子系统使用。
系统的控制部分都是真实的对象，控制对象是简单的模型。可进行各种模拟火警联动操作演示、系统设置、联动编程、电路设计、组网等实践培训和培训。整个系统的运行不仅可以通过楼宇智能系统的集成网络结构来实现，还可以在完全摆脱其他系统网络的情况下独立工作。
7.2 产品特点
(1) 系统设计开放灵活，学生可自行设计火灾报警系统及联动系统
(2) 采用市场占有率高、国内外品牌产品，实用性强、通用性强
(3)系统采用消防系统流行的总线结构
（4)实训装置设备模块化，火灾报警联动系统结构清晰
7.3 规格
(1)工作电源：单相三线~220V±10% 50Hz
(2)工作环境：环境温度范围为-10℃~+40℃相对湿度<85%(25℃)海拔<4000m
(3)总容量：<1.0kVA
(4)训练台尺寸：×630mm×
(5) 安全保护：带自动漏电保护装置
7.4 设备组成
该系统由：电源控制面板、火灾报警控制器、输入/输出模块、火灾报警探测器、手动报警按钮、消火栓报警按钮、声光报警器、电子编码器组成。
7.5 培训计划
(1) 系统设备识别及接线操作
(2) 报警控制器、总线隔离器、
(3)各种火灾探测器的安装与连接
（4)智能输入输出模块、声光报警器、报警按钮的安装与连接
(5) 组件地址码设置
(6) 系统管理操作
(7) 系统数据查询操作
(8) 设备启动和停止操作
(9) 单点操作
(10)联动编程
(11)线路故障的判断与处理
(12)程序设置错误判断与纠正
(13)设计安装一个简单的应用系统
7.6 仪器配置
所需设备：JGLY-FT建筑通用培训平台。
