一、电磁阀接线方法

电磁阀接线方法：

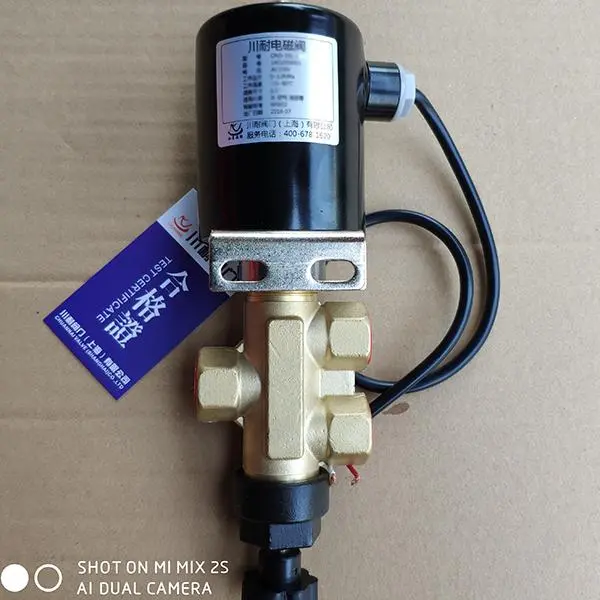

1、按接线方式分，常用的电磁阀接线方式有引线式和接线盒式两种。原理是一样的。引线式其实就是把接线盒插头拔掉，从线圈上接一根电源线，形成一体式。

1、引线类型；多用于防水和防爆（防爆）型。优点是引线可以直接连接到控制系统。

2、接线盒类型；目前最流行的是这种接线方式，使用DIN连接器，控制系统走多远都不受影响，中间不会断，不加节点。

二、根据线圈类型，常见的有单线圈开关控制型（市面上90%）、单线圈自保持型和双线圈自保持型三种。

1、单线圈开关控制接线，这个是最常见的，不管是引线式还是接线盒式楼宇自控电磁水阀接线，都是三线。

①。如果是控制线、正极线、负极线、地线等直流电，没有正负极之分，记住没有正负极之分。

②。如果是控制、零线、火线、地线等交流电源，不管零线和火线，同样，不管零线和火线。

2、单线圈自保持控制电磁阀接线；这仅适用于直流控制系统，具有 A、B 和 C 三根线，其中 B 是公共端子。

①、A接正极，B接负极，电磁阀开启，断电后电磁阀保持开启状态。此时，电磁阀不需要用电进行维护。

②、C接正极，B接负极，电磁阀关闭，断电后电磁阀保持关闭状态。同样，此时电磁阀也不耗电。

3、双线圈自保持控制接线；控制原理与单线圈自保持型相同，但该型号采用开关独立线圈控制，多用于高温电磁阀和高压电磁阀领域的脉冲控制。

相当于两组单线圈开关控制型接线，只有一个线圈控制一个状态，断电后阀门保持，上线圈得电-电磁阀得电，侧线圈得电-电磁阀关闭，
