使用透明以太网的楼宇自动化系统

部分主流应用的楼宇自控系统结构

因为楼宇自控系统一般采用二级网络的结构形式楼宇自控系统第二版，一级网络为信息网络，二级网络为控制网络。

一级网络一般为以太网，是在信息域内按照国际标准建立的具有良好开放性的局域网。信息域网络侧重于管理信息。它是一种高速网络，用于共享网络资源并在工作站之间进行通信。还可以接入远程监控，实现大范围的资源共享楼宇自控系统第二版，实现不同厂家的远程、大规模系统。范围互连。网络和以太网的结合也可以作为楼宇自控系统的一级网络。

二级网络可以使用多种不同的控制域网络，如传统的RS-485总线、RS-232总线、现场总线可控总线CAN、EIB、、、、、、MS/TP总线等。其中，CAN、EIB等现场总线已广泛应用于楼宇自动化领域。整个建筑物的直接数字控制器（变电站）分布在二级网络上。

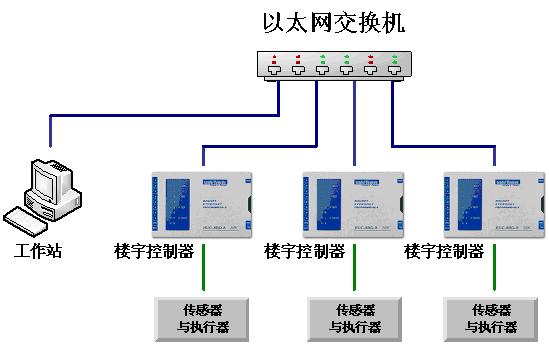

当楼宇控制系统规模较大或结构较复杂时，二级控制网络可进一步划分为几个不同的层次。主流应用中的几种楼宇自控系统的网络结构，一般都采用不同的网络作为一级网络和二级网络。这些楼宇自控系统在结构上都有一个共同特点，即二级网络通过网络控制器实现与一级网络的连接和通信。如果二级网络也使用以太网，则以太网网络将形成楼宇控制系统各级的统一通信网络，统一使用TCP/IP协议。这是一个使用透明大型网络的楼宇控制系统。
