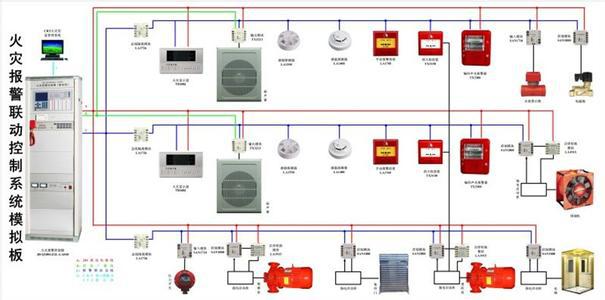

1、 楼宇自控系统 消防联动控制系统设计 楼宇自控系统 随着现代、智能化建筑的发展，建筑水平不断提高，火灾的危险性也越来越大。由于高层建筑的特点，一旦发生火灾。火势蔓延迅速，人员疏散困难。如果楼宇自控系统仅靠消防人员手动灭火，由于各种情况，消拯人员难以迅速接近火场进行灭火。因此，需要在现代高层建筑中设置火灾自动报警及联动控制系统。楼宇自控系统和消防联动控制系统的设计质量直接影响整个消防系统和消防过程的成败。由于消防控制联动控制系统在整个消防过程中的重要作用，越来越受到电气设计工作者的欢迎。担心的。. 楼宇自控系统一、消防水泵（一）消火栓消防泵1、使用消火栓按钮直接启动消防泵。《高层民用建筑设计消防规范》 “-95（以下简称《高规》）第7.4.6.7条规定：” 临时高压供水系统的每个消火栓应设置一个按钮，直接启动消防泵。从这个角度来看，楼宇自控系统应设置在消火栓箱内的消火栓按钮，应具有直接启动消防泵的动能。在工程设计中要注意，消火栓按钮不能直接接消防泵~220V或~380V的启动电路。法规《JGJ/T16-92》（以下简称《民法典》）第二条4.6.2.1规定：. 楼宇自控系统应设置在消火栓箱内的消火栓按钮应有动能直接启动消防泵。在工程设计中要注意，消火栓按钮不能直接接消防泵~220V或~380V的启动电路。法规《JGJ/T16-92》（以下简称《民法典》）第二条4.6.2.1规定：. 楼宇自控系统应设置在消火栓箱内的消火栓按钮应有动能直接启动消防泵。在工程设计中要注意，消火栓按钮不能直接接消防泵~220V或~380V的启动电路。法规《JGJ/T16-92》（以下简称《民法典》）第二条4.6.2.1规定：.

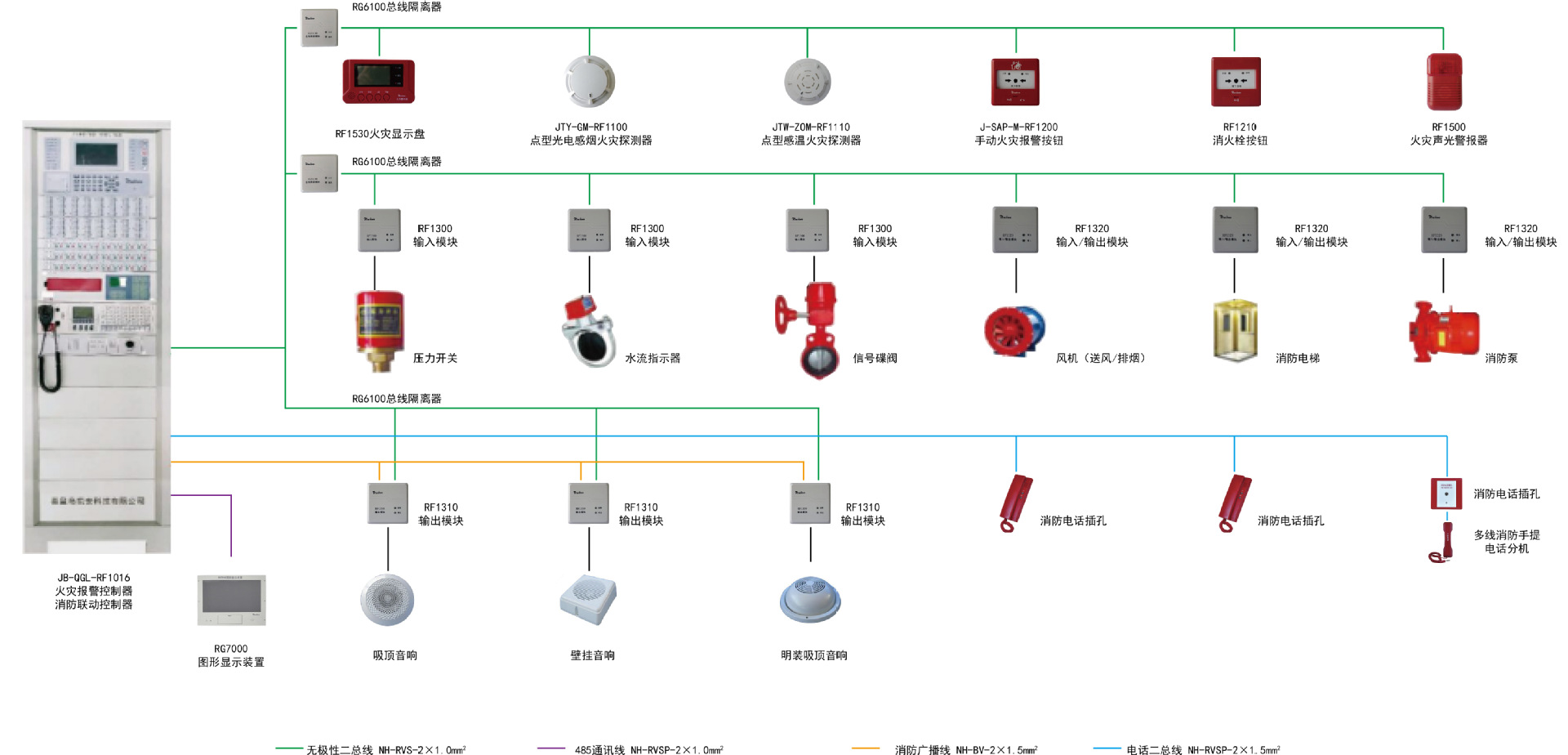

2、“消火栓按钮控制电路应使用50V以下的安全电压。另外需要注意的是，消火栓按钮应有两对触点，一对用于动作后向消防控制室发送消火栓工作信号，另一对用于直接启动救火栓。楼宇自控系统2、使用手动按钮启动消防控制室内的消防泵。《洪水自动报警系统设计规范》-88（以下简称《消防条例》）和《民法典》均规定消防控制室应具有“控制消防泵启停”的功能，即是，消防泵的手动启停按钮应安装在消防控制室内。（解释见《民法典》）。楼宇自动化系统应该有一个地址代码。消火栓按钮失灵后，消防控制室可以显示消火栓按钮的报警位置。值班人员确认后，使用手动控制按钮启动消防水泵。楼宇自控系统3、采用带地址码的消火栓按钮。粉碎后，可对消防泵控制箱内的控制模块进行编程动作，联动消防泵启动。可以看出，前两种泵送方式是国标要求的。第三种抽水方式可以根据项目的重要性而定。灭火系统的范围应酌情考虑。楼宇自控系统（二）自动喷水灭火系统消防泵《民法二》4.6.第22条规定，“自动喷水灭火系统中设置的水流量指示器不应用作消防泵自动启动、报警阀压力开关、水位控制开关和气压罐启动的控制装置。并停止安装在消防控制室的消防泵。6.第22条规定“自动喷水灭火系统中设置的水流指示器不得作为自动启动消防泵、报警阀压力开关、水位控制的控制装置。开关，气压罐启动。” 另外，根据规范的要求，消防控制室内安装的消防泵应有紧急启停功能。6.第22条规定“自动喷水灭火系统中设置的水流指示器不得作为自动启动消防泵、报警阀压力开关、水位控制的控制装置。开关，气压罐启动。” 另外，根据规范的要求，消防控制室内安装的消防泵应有紧急启停功能。
3、 按钮。楼宇自控系统二、电动防火卷帘《消防条例》4.2.第六条规定“火灾确认后，关闭有关部位的防火卷帘”。在系统设计中，“应将两种不同类型的火灾探测器或两种不同类型的火灾探测器同时报告后的与门信号作为火灾确认”（见文章解释）。它可以从楼宇自控系统中可以看出，如果两个或多个感烟探测器同时报警，卷帘可以按照《消防条例》降到底部，不利于早期人员疏散。火灾的阶段。显然，卷帘关闭得太早。如果两种不同类型的探测器消防楼宇自控系统，一种是烟雾探测器，一种是温度探测器，同时报警，然后放下百叶窗，那么，在火灾初期，会有大量的烟雾通过百叶窗，显然百叶窗关闭得太晚了。因此，应根据防火卷帘的不同场所和用途，合理选择防火卷帘的控制方式：楼宇自控系统（一）火灾发生后设置在疏散通道上的防火卷帘，人员需要通过疏散通道进行疏散，由于发生火灾紧急情况，人们往往会产生恐慌，如果因卷帘关闭导致疏散路线受阻，会增加人们的恐慌程度，造成意外人员伤亡，对安全撤离极为不利。因此，尽量避免在疏散通道上设置卷帘。如果楼宇自控系统遇到这种情况，可以向建筑专业人士提出建议，让疏散通道上的防火卷帘换成防火门。必须在疏散通道上设置防火卷帘的，应符合《高法》第5.4.5条规定：“疏散通道上设置的防火卷帘应在其上设置启闭装置。两侧的百叶窗，应有自动和手动之分。如果楼宇自控系统遇到这种情况，可以向建筑专业人士提出建议，让疏散通道上的防火卷帘换成防火门。必须在疏散通道上设置防火卷帘的，应符合《高法》第5.4.5条规定：“疏散通道上设置的防火卷帘应在其上设置启闭装置。两侧的百叶窗，应有自动和手动之分。如果楼宇自控系统遇到这种情况，可以向建筑专业人士提出建议，让疏散通道上的防火卷帘换成防火门。必须在疏散通道上设置防火卷帘的，应符合《高法》第5.4.5条规定：“疏散通道上设置的防火卷帘应在其上设置启闭装置。两侧的百叶窗，应有自动和手动之分。
4、运动和机械控制功能。在楼宇自控系统的联动设计中，根据民法典第二条4.6.3的要求，可以采用两次坠落控制方式，即特殊烟度和温度传感器安装在两个卷帘上。这种探测器首次由烟雾探测器控制，在距离地面1.5米处停止，防止烟雾扩散到另一个防火分区。防止火势蔓延。楼宇自控系统（二）对于设置在防火隔间的防火卷帘，由于此处设置的防火卷帘不影响火灾应急状态下的疏散，完全可以一步降低底端。以自动扶梯周围的防火卷帘为例，每个卷帘外面可以设置一个或两个专用感烟探测器，编程时可以设计任意两个专用感烟探测器组成一个门报警器，防火卷帘与周围的防火卷帘相连，一步降低底部。另外，由于防火卷帘的重要性，仅设置程序联动控制并不能满足其动作可靠性的要求。@>6.3.第一条规定，防火卷帘应在消防控制室内集中管理，并应设有手动紧急降下防火卷帘的控制按钮。楼宇自动化系统三、文章4.2. 《防烟排烟设施消防条例》第5条规定：“火灾报警后，停止相关部位风机，关闭防火阀，检测其反馈信号。” 《民法典》第二条4.6.4.4规定“安装在空调通风管道上的防烟排烟阀应由恒温保护信号装置关闭。
5、宇自控系统只在需要在消防控制室进行遥控时才采用遥控。关闭信号必须反馈到消防控制室并停止相关部位的风机。“消防法规和民法法规对火灾报警后挡火闸的关闭方式和风机的停止方式的要求似乎不一致。我们认为，火灾报警后，空调风扇和送风排风相关区域风机应联动停止，恒温保护装置直接作用可关闭防火阀。 楼宇自控系统（二）排烟阀及排风机要求，经过火警，应联动排烟阀相关区域开启，联动相关排烟风机和正压风机启动。消防控制室应设置消防排烟风机（包括正压风机）的手动紧急启动和停止按钮。楼宇自控系统四、《条例》第4.2.6条规定：“火灾确认后，切断相关部位非消防电源。” 《民法典》第二条4.6.5.第一条规定：“火灾确认后，应当人工切断相关区域的非消防电源消防控制室或配电站（室）。” 楼宇自动化系统可见，规范对非消防电源做了严格的切断。条例规定，非消防电源只有在火灾确认后才能切断。这说明非消防电源的切断是一个很严重的问题，不能在有火警时立即自动切断。我们认为应该区分非消防电源的性质。然后采取相应的截断方法。如果楼宇自控系统（一）非消防照明电源火灾报警（发生后），如果照明立即被切断。这说明非消防电源的切断是一个很严重的问题，不能在有火警时立即自动切断。我们认为应该区分非消防电源的性质。然后采取相应的截断方法。如果楼宇自控系统（一）非消防照明电源火灾报警（发生后），如果照明立即被切断。这说明非消防电源的切断是一个很严重的问题，不能在有火警时立即自动切断。我们认为应该区分非消防电源的性质。然后采取相应的截断方法。如果楼宇自控系统（一）非消防照明电源火灾报警（发生后），如果照明立即被切断。
6、露天用电容易引起人们的心理恐慌，造成混乱消防楼宇自控系统，不利于人员疏散。而且，在火灾初期，组织人员灭火需要足够的照明，因此切断照明电源应该是非常重要的。注意，火灾确认后，消防控制室应根据火灾情况，手动切断与火灾相关区域的照明电源。楼宇自控系统（二）空调、送排风、电加热等非消防电源建议此类设备在火灾报警后根据楼宇重要性采取自动断电措施. 此类负载的非消防电源可根据相关区域自动切断。对于一般建筑物，可根据电路自动从配电室中切断。因此，此类非消防用电设备可以采用自动断电，主要是因为：楼宇自控系统1、此类设备断电可能会给人们的生活带来很多不便，但不会引起恐慌和混乱。2、在计算建筑物的负荷时，消防电气设备，例如：水泵和防烟排风机的容量一般不考虑。由于大多数现代建筑都需要二次装修，部分装修照明用电量大大超过原设计照明用电量。此外，楼宇自控系统中，部分业主为了减少投资，要求设计人员将变压器容量设置得太小，而且随着未来电气设备的增加，楼内的变压器将接近满负荷运行。火灾发生后，如果一些非消防用电设备不能尽快拆除，随着火灾用电设备的持续运行，可能会导致已经处于过载运行的变压器低压出线开关跳闸。 . 要求设计人员将变压器容量设置得太小，而且随着未来用电设备的增加，建筑物内的变压器将接近满负荷。火灾发生后，如果一些非消防用电设备不能尽快拆除，随着火灾用电设备的持续运行，可能会导致已经处于过载运行的变压器低压出线开关跳闸。 . 要求设计人员将变压器容量设置得太小，而且随着未来用电设备的增加，建筑物内的变压器将接近满负荷。火灾发生后，如果一些非消防用电设备不能尽快拆除，随着火灾用电设备的持续运行，可能会导致已经处于过载运行的变压器低压出线开关跳闸。 .
选择带有分励脱扣线圈的低压断路器作为非消防电梯的电源开关，从消防控制室远程脱扣开关。我们认为这种方法不可取。因为，一旦从电梯机房或者从配电室出来，非消防电梯就很难恢复供电。楼宇自控系统，由于电梯是高层建筑纵向通道的主要交通工具，火灾初期，消防人员和消防设备需要快速到达火灾现场，有时需要依靠消防电梯独自的。仍不能满足要求，需根据火灾情况在一段时间内使用非消防电梯运输。所以，当需要从消防控制室切断非消防电梯电源时，可在启动控制柜上安装转换开关，切断控制电路电源。楼宇自控系统 消防自控系统在设计施工中存在的问题及改进建议 目前，我国写字楼、宾馆、大型。

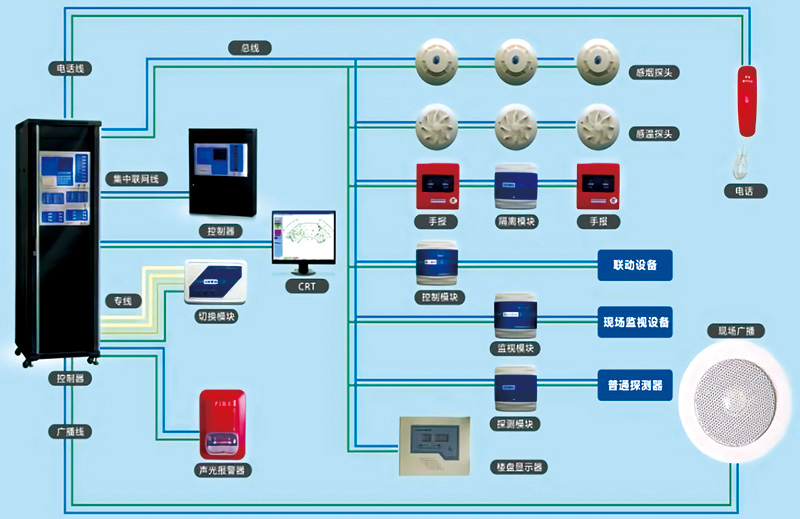

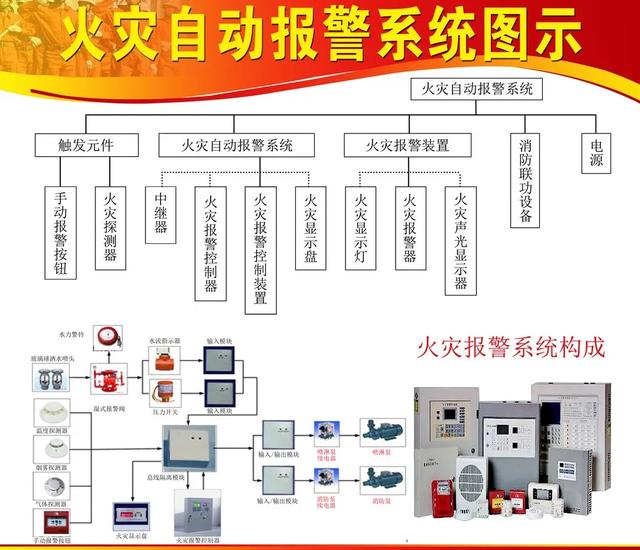

8、商业楼、高档公寓等楼宇消防系统是一个子系统多、功能齐全、线路复杂、设备广、变化频繁、验收严格的大系统。设计、施工、调试验收等重要工作环节。楼宇自动化和各个环节本身的优劣及其互联直接影响系统功能的实现。其中，设计和施工是顺利调试验收的两个关键环节。因此，结合工程实践，重点探讨消防自控系统设计和施工中暴露出的普遍性技术问题，以期改进未来的设计和施工。楼宇自动化设计中存在的问题及改进建议在楼宇自动化消防系统的初步设计中，探测器一般按照柱子的间距均匀布置。确定供应商并封顶建筑结构后，开始二次设计。在二次设计中，通常由于各厂家布线的不同，以及建筑用户对建筑功能的不同要求，布局图案也会发生变化。了解不足导致探头布局等子系统管线发生变化，从而增加二次设计工作难度和重复管线施工，造成浪费。下面将简要介绍消防自控系统设计中的几个主要问题和改进建议。楼宇自控 1. 消防自控系统联动控制功能描述不清，楼宇自控初步设计完成情况缺乏文字说明。
9、，往往只提供防火防灾平面和设备清单，很难充分体现设计的消防系统联动控制功能，而且有些联动控制功能仅从设备清单上也无法体现，楼自动控制 例如，同一防火分区内的消火栓控制按钮具有相同的控制方法。不同的路由方式对应不同的控制功能。例如，当某一楼层在同一个火区时，往往会有几个消火栓箱。一个模块可以控制多个消火栓按钮，或一对一控制。管道方式也随之变化，楼宇自动化又是一个例子：火池水位信号是否在联动平台上显示：消防泵、喷淋泵、排烟风机与消防联动平台远程控制时是否设置故障显示。地下车库的风扇通常会排风，一旦发生火灾，会排出烟雾。无论阀门是220V电源还是24V电源，这些问题都会影响设备配置、管道走向、管径大小和工程造价。楼宇自动化更重要的是使招投标工作和二次设计缺乏明确的依据。有时只是在施工阶段才发现缺这个那个，临时补充图纸，补充设备和管道。楼宇自控设备数量不详，安装位置和防火分区不明确。在二次设计中，经常会发现初步设计提供的设备安装位置不明确，设备数量不清楚。如：正压送风口（楼梯间送风）是设置在一层还是另一层；在一楼设置多个防火阀会影响消防设备的配置和软件的编程。楼宇自动化火灾分区不明确的问题主要发生在地下室和各个部位。正压送风口（楼梯间送风）设置在一层还是另一层；在一楼设置多个防火阀会影响消防设备的配置和软件的编程。楼宇自动化火灾分区不明确的问题主要发生在地下室和各个部位。正压送风口（楼梯间送风）设置在一层还是另一层；在一楼设置多个防火阀会影响消防设备的配置和软件的编程。楼宇自动化火灾分区不明确的问题主要发生在地下室和各个部位。

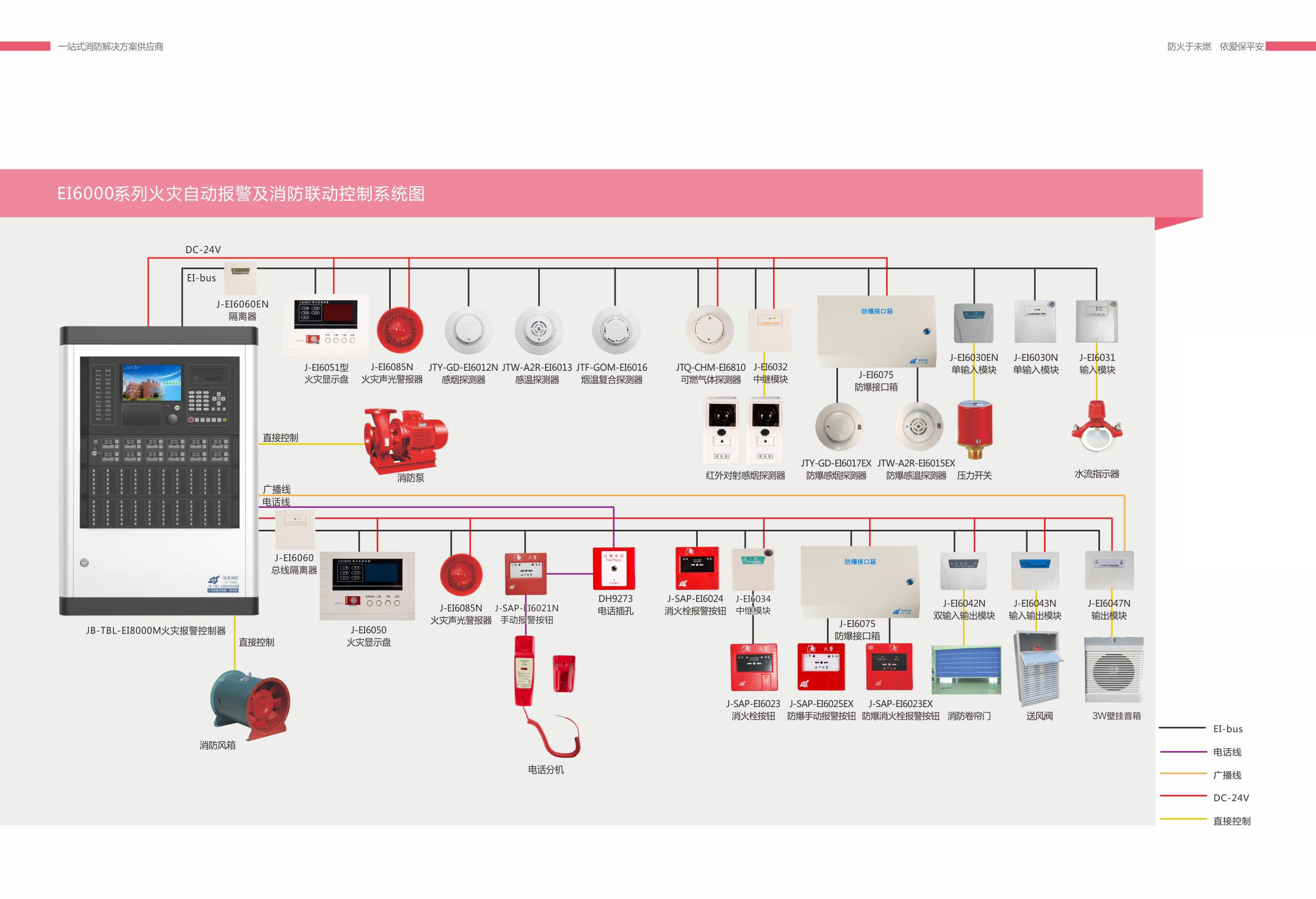

10、层建筑面积较大，需要划分几个防火分区。在同一个防火分区内，一些设备如防火阀、消火栓按钮可以并联到同一个模块上，而不同防火分区的管道不能跨接。在楼宇自动化的软件编程中，消防设备不能跨区域运行。因此，防火隔断是设计中不可忽视的问题。为解决这些问题，建议在需要时，应在火警楼层平面图上标明火警分区。楼宇自控 如上所述，消防联动控制的技术条件应在设计图纸中明确说明。否则，用户或施工单位在项目中往往有自定义逻辑需求，并且多次更改逻辑。有时，通过消防验收的项目的联动控制逻辑仍在修改中，以至于联动设备如何控制没有标准。楼宇自动化其实对联动设备的要求不外乎以下几个部分：（1）水系统：A.水流指示器的监控功能；B.消火栓泵和水泵的监控功能按钮； C. 消火栓泵和喷淋泵启停信号控制 楼宇自动化（2）通风系统： A. 防火阀监控功能； B. 排烟阀和正压送风控制功能阀门；C. 排气阀 控制排烟风机和正压风机的启停信号。楼宇自控（3）电气系统：A.切断非消防电源；B.电梯控制；C.火灾事故广播切换。楼宇自控掌握这些一方面，搞清楚很重要未来软件编程和联动表设计的控制量和控制区域……消防联动控制的设计涉及多种工种，包括电、电等。
