江森自控

系统结构及硬件说明

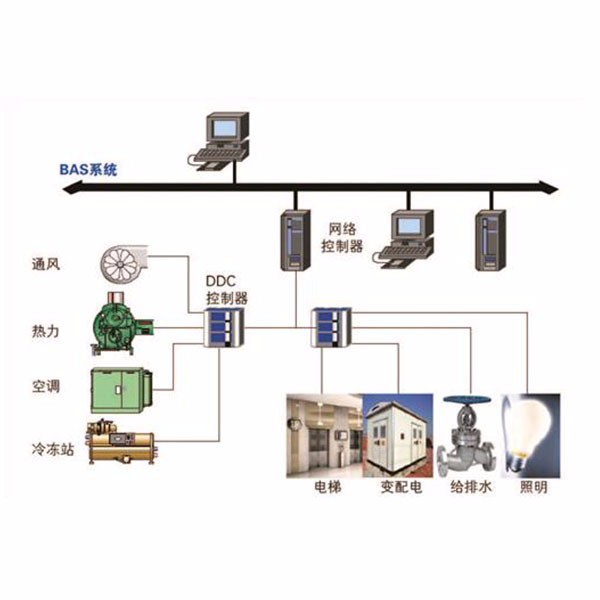

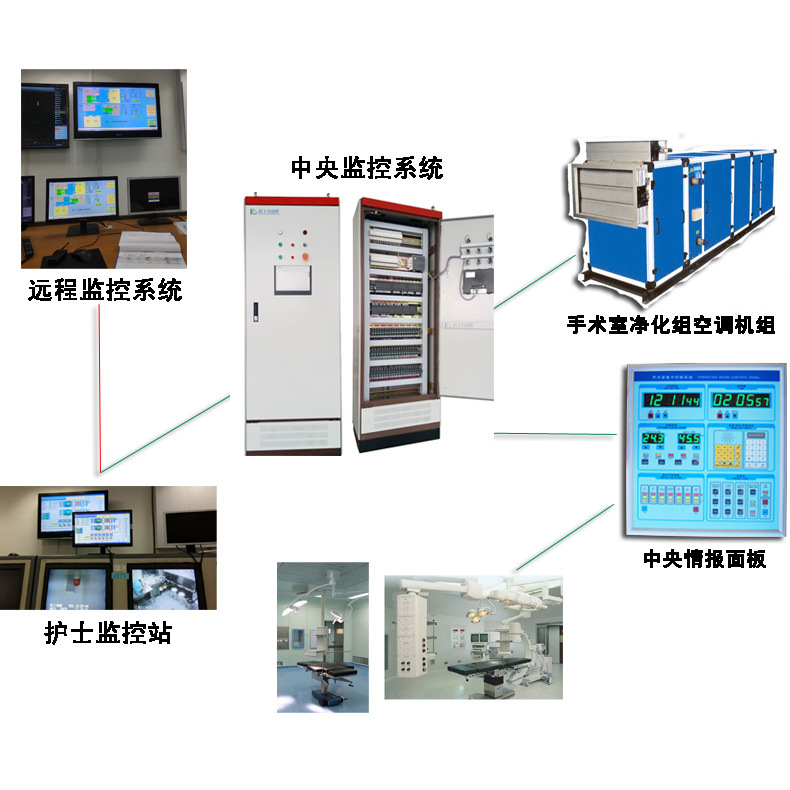

要打造智能楼宇，优质的楼宇自动化系统必不可少。系统的系统结构如下：

 楼宇自压系统由中央操作站（OWS）、网络控制器（NCU）、直接数字控制器（DDC）等组成，中央操作站和网络控制器的各个节点是通过网络（N1 网络）连接。总之，/IP 使用标准网络硬件在网络控制器和用户操作站之间完美地传递信息。同时，安装在大楼各处的直接数字控制器（DDC）将通过现场总线（N2网络）与网络控制器相连，并与直接数字控制器和楼上的中央操作站保持密切联系。其他网络控制器。现场监控的设备上的传感器和执行器与上述直接数字控制器相连。

这些硬件设备详细介绍如下：

1.1 通信网络

操作站与网络控制单元之间最常用的连接方式是N1通讯网络。该结构使用()技术通过一张卡（ Card）在N1线上进行通信。

网络设置

 N1网络可设置为总线型、星型和混合结构。它使 N1 网络能够轻松、经济地安装和扩展。

N1网络可以使用同轴电缆、双绞线、光纤或它们的组合。NCU 和操作员站可以直接支持同轴电缆，并且可以轻松添加适配器来连接光纤环路。每个 N1 网络的最大距离取决于所使用的介质和网络上的节点数量。使用有源分流器可以延长连接线的长度。两个节点之间的最长距离可以是6.4km。

开放架构与互联互通

 广泛应用于工业和楼宇自动化。许多第三方供应商支持该标准并提供分流器和应用软件等设备。这意味着不同供应商的产品可以直接互换，让用户有更多的产品选择，而不是依赖单一的供应商。

N1网络上通信类型数据库的上传和下载，现场设备的指令和状态信息等。每个节点都具有动态访问（Data）的功能楼宇自控系统 江森，即无论在任何一个操作站上在 N1 网络或任何 NCU 上，所有数据都可以被检测或控制。

 动态数据访问

许多系统只允许有限的数据分类，但系统允许N1总线上的每个组件和组件之间自由通信。这是该系统的一个独特功能——动态数据访问，加速大量信息的传输。

双重on Works N2总线的运行由on Works N2网络上的NCU监控。如果其中一条线路出现故障（即N2网络某点没有接收到信号），NCU将发出命令恢复正常通信。

1.2个操作站

系统根据建筑的具体功能需求，我们对操作台的界面、特性和功能进行了一系列改进，增加了许多更直观的视觉显示效果，并通过OPC（OE for ）软件技术使所有设备管理系统在简洁明了的图形显示下集中完成。目前我们将改进后的操作系统称为M5，其主要特点描述如下：

多屏显示

将庞大的集中自动化系统的所有信息在一个操作员中显示和监控是一个大问题，而M5操作员站通过屏幕管理系统解决了这一难题，可用于大型建筑、多建筑群和各种网络。技术支持多屏显示。

现有图形的重用

 无论是工作站中的图形，还是其他图形格式，操作台都可以重复使用。绘图软件Core Draw、Visio以及数码相机、视频采集卡和数码扫描仪可以提供丰富的图形资源，操作台的灵活性大大减少了程序员和操作人员的工作量。

动画界面

M5操作系统采用全新动画界面，可配以音乐和旁白，更形象地描述场景，同时可将楼宇受控设备的实时图像传输至操作站通过集成系统，从而更准确、更直接地指导操作者要采取的行动。

 带有颜色梯度的动态信号

 图形技术提供完整的动态图形控制，包括显示、消失、闪烁旋转、动画和颜色渐变。所有定义的对话框都由易于使用和理解的图标控制，任何标志的功能控制可以直接与另一个点相关，也可以由建筑用户根据需要定义单个设备。

行动趋势

 为楼宇用户提供能源管理和设备诊断的数据分析曲线。如此详细的点将有助于更好地理解相关控制功能的实现过程。基于这些曲线，楼宇管理人员可以分析受控设备的维护状态以及是否处于最佳工作状态。

1.3 网络控制器（NCU）

网络控制器是模块化的智能控制面板，是网络的核心。通过多个网络控制器，可以将建筑物各侧的管理紧密连接起来，实现全面综合管理。通过在网络上相互共享所有信息，每个 NCU 都可以通过先进的控制算法提供建筑物范围内的优化控制。

网络控制器具有多种统计控制功能。

网络控制器可配备便携式终端探测器，可完全替代操作站的功能，访问整个系统的所有信息并发出控制命令。

1.4直接数字控制器（DX-9100）

直接数字控制器是系统的前端设备，直接与建筑物内的相关设施相连，然后通过N2总线与网络控制器相连。网络控制器和中央操作站均可实现越权控制。

直接数字控制器可以支持以下不同属性的监控点：

-模拟输入（AI）

-数字输入（DI）

-模拟输出（AO）

-数字输出（DO）

具有可编程控制模块和上位机逻辑运算模块，除完成各种运算和PID回路控制功能外，还具有多种统计控制功能，可同时设置时间控制度。

控制器具有独立运行功能。当中心操作站和网络控制器出现问题时，控制器不会受到影响，继续运行，完成原有的所有监控功能。

支持与网络的点对点通信和动态数据访问。

扩展模块（XP）可通过传输模块（XT）连接，增加控制输入输出点的容量，配置灵活，可通过内置的ED监控这些点。

DDC的实时数据与备用电池一起存储在RAM中。

 1.5 便携式探测器/网络终端

便携式检测仪供楼宇维护人员对楼宇自控管理系统中的网络控制器和直接数字控制器进行检查。通过检测器

 维护人员可以更改设定值，并可以获取相关数据、报警和状态。在巡检过程中，控制器之间的正常运行和通讯不会被中断或干扰。

网络终端（NT）使楼宇管理或维护人员可以直接掌握系统中所有设备的运行情况。无论 NT 连接到哪个 NCU，都可以使用 NT 访问建筑物中的任何位置。

触摸屏输入和多点显示，使用方便。

菜单提示和在线帮助便于用户掌握。

 5级密码保护，网络安全有保障。

2.系统监控内容

 监控系统 楼宇集中监控系统主要包括：

制冷空调系统

电源及照明系统

给排水系统

保安巡逻系统

消防系统

电梯和自动扶梯系统

西门子峰会系统

楼宇自动化系统是西门子推出的新一代楼宇自动化/系统集成平台。整个系统由监控软件、DDC 控制器、传感器和执行器组成。

西门子系统简述如下：

1.1 中央工作站

中央工作站系统由PC主机、彩色液晶显示器和打印机组成，是BAS系统的核心，可直接连接以太网。全楼监控的机电设备在这里集中管理和展示。安装中/英文工作软件，为操作者提供下拉菜单、人机对话、动态显示图形，为用户提供了一个非常好的、简单易学的界面。操作员可以通过鼠标和键盘操作来管理整个控制系统，而无需专业的软件知识。

1.2 操作系统

该操作系统为楼宇自动化系统提供了强大的工作平台。通过系统程序，操作人员可以访问和监控楼宇自动化系统中的各种数据。

1.2.1 命令输入和菜单选择方法

除常规键盘外，操作者还可以使用“鼠标”进行操作，包括启停、更改设定点、选择菜单等操作。

1.2.2 图文显示

操作人员可以用图形或文字显示楼宇自动化系统中的每个监控点。

1.2.3 各种数据的显示

操作系统具有“窗口”式的方式同时显示多方面信息的能力，便于分析不同的表现楼宇自控系统 江森，真正实现实时多任务。

1.2.4 密码保护

多级密码将为业主和管理者提供有效的保护工具。可以管理和限制不同部门人员对楼宇自控系统的使用，同时防止系统被无关人员使用，提高系统的安全性。

1.2.5 彩色动态图形显示

为了更快地识别系统内的警报并更轻松地分析系统性能，该系统提供了彩色动态图形显示，包括机电设备的平面图和系统示意图。

1.2.6 系统架构和定义

所有温度和设备控制策略及节能程序可由用户自行决定，制定或修改程序不影响楼宇自控系统的正常运行。

1.3 软件功能

监控软件是以动态图形为界面，为用户提供楼宇管理和监控的综合管理软件。最多可以同时运行 25 个客户端。

监控软件为用户提供了系统的三大功能：

1、监控功能：用户可以通过动态图形、趋势图等应用程序实时、历史地监控系统控制设备的运行状态和被控对象的控制效果。

2、控制功能：用户可以通过控制命令、程序控制、调度控制等应用程序来控制楼宇自控设备的启动、停止和调节。

3、管理功能：包括用户账号管理、系统设备管理、程序上传下载管理，用户还可以通过系统活动记录、报表等应用了解系统本身的状态。

通过选件的安装，还可以实现远程自动拨号服务、终端仿真、WEB服务支持、远程通知支持、虚拟控制器支持等功能。

1.4 直接数字控制 (DDC)

DDC是一个控制器，用于监控和控制系统中的相关机电设备。它是一个完整的控制器，包括软件和硬件，可以独立运行，不受网络或其他控制器故障的影响。

控制器主要由32位或16位微处理器和不同类型点的点终端模块组成，具有独立或与中控主机联网运行的能力。同时，在外接电源断电时，DDC的后备电池可以保证RAM中的数据60天不丢失。简而言之，DDC具有以下功能：

（1)使用强大的过程控制语言 PPC 进行编程。

（2)先进的比例积分微分 HVAC 控制，闭环调节算法最大限度地减少振荡并保持精确控制。

（3)全面的报警管理、历史数据记录和操作员控制监控。

（4)为能源管理提供内置能源管理程序 SSTO。

1.5 楼宇集中监控系统主要包括：

空调机组新风机组

变配电系统

照明系统

给排水系统

冷热源系统

备用发电机系统

电梯系统

可变风量系统
