楼宇自动化系统（BAS）简介

日益普及的智能建筑（ ）是建筑技术与计算机信息技术相结合的产物，是信息社会的需要和未来建筑发展的方向。智能建筑主要由三大系统组成：楼宇自动化系统（BAS）、通信自动化系统（CAS）和办公自动化系统（OAS）。目前，业主对智能建筑的基本要求是拥有完善的控制、管理、维护和通讯设施楼宇自控ui，便于环境控制、安全管理、监控和报警，有利于提高工作效率，激发人们的创造力。 . 其中，楼宇自控系统是智能楼宇最基本、最重要的组成部分。

管理人员需要实施智能楼宇策略，实现以下目标： 1.实现集中管理：从现场传感器或智能节点发送到监控中心，设备运行状态参数可以显示在屏幕上。2.实现合理管理：可完成设备的日常顺序操作，如节假日、周末、日常通勤的定时启动、停止和顺序操作，由控制系统自动完成，减少人力误操作。3.实现节能运行：由于负载不断变化，随人数、设备开/关、外界空气温度和时间段的特点而变化。人工管理无法适应这种直接繁琐的调整，但自动控制系统可以自动完成。4.实现一体化协同运行：如消防系统检测到火灾报警信号时，将连接电梯、空调、供配电等设备，使其进入应急状态。如打开消防系统的高压水阀等5.实现事故应急处理：如火灾、地震、煤气泄漏、停电等事故很容易导致混乱和损失控制，自动控制系统可根据预先输入的程序进行处理，起到备份和保护作用。此外，楼宇自控系统还可以完成自动化设备维护和数据管理。

监控系统对象所需的基本功能

燃气的计量、收费等，实现能源管理的自动化。(7)设备管理：包括设备档案、设备运行报告和设备维护管理等。

PCVUE在楼宇自控系统中的应用

目前大部分楼宇自控系统采用三层结构。第一层是中央监控管理层，由计算机、中央监控管理系统软件和相应的通讯设备组成。安装在中央控制室的中央管理计算机具有显示、打印输出、丰富的软件管理和强大的数字通讯功能，可以完成集中操作、显示、报警、打印和优化控制等任务，避免了常规仪表控制的需要被分散。人机接触困难、管理不统一等缺点，确保设备运行在最佳状态。通用PCVUE系统作为独立的软件产品，在建筑行业有大量的应用，

用于建筑物集中监控的PCVUE监控系统主要包括：1、冷冻站系统的监控监控设备包括：冷水机组、冷却水循环泵、冷却水循环泵、冷却塔、自动2、换热站系统监控监控设备包括：换热器、凝结水泵等。3、新风/空调机组监控设备包括：新风/空调机组。4、给排水系统的监测监控设备包括：给排水泵、生活池、污水池、集水坑。5、送风和排风系统的监控设备包括：送/排风机。6、 照明系统监控监控设备包括：正常照明、备用照明、事故照明、疏散照明、立面照明、航空障碍灯等照明控制配电箱。7、变配电系统的监测变配电系统监测主要包括高压、低压、变压器、发电机设备相关运行参数的监测。供配电设备制造商预留与供配电系统的连接。监控界面，通过高级界面采集信号。8、

综上所述，PCVUE完全可以满足建筑行业的要求。下面将详细介绍PcVue的两个强大功能。

智能建筑 PCVUE 的特点

网络的特殊功能

该公司的系统采用来自许多制造商的认证设备，并将它们集成到一个智能建筑系统中楼宇自控ui，该系统可激活主要的建筑子系统——安全、照明、电梯、HVAC 等。此外，当建筑物部分改建或整个建筑物新建时，用户可以从他们选择的供应商处购买商品和服务，而不必担心被“锁定”到一个供应商。使用专用控制器或网络的多层架构可能会限制数据检索、导致单点故障、产生瓶颈、增加复杂性并限制从一个供应商处选择产品和服务。智能路由器构建的开放、无缝网络允许从网络中的任何点访问任何设备，降低系统购置、运营和扩展的成本。为了最大限度地降低错误风险并确保应用程序的完整性，PCVUE 可以与外部开发的工具共享变量配置数据库。这种双向连接存在于 PCVUE 直通版本中供使用。只需导入公共变量即可实现共享。然后PCVUE通过另一款产品的标准通讯工具：LonDB for web访问这些变量的实时值。共享也适用于开发人员创建的对象模型（阀门、引擎、传送带等），每个模型都包含一组变量的情况。这些变量在 PCVUE 中得到了增强，并在精确的上下文中实例化，每个实例都连接到一个公共变量。想要在项目中进行特定开发或设计系统建议的集成商尤其受益于这些设施。PCVUE 和网络之间的接口使用一个提供的控件（软件组件），称为 LCA 对象服务器。网络配置信息由数据库（LonDB）提供，必须使用第三方配置工具提前创建。监控软件的界面支持以下功能： • 兼容LNS 3.0 • 支持网络变量和配置属性IP（SNVT、UNVT、SCPT 和UCPT）。• 支持对象和设备插件。• 与 LNS 3.0 兼容 • 支持网络变量和配置属性 IP（SNVT、UNVT、SCPT 和 UCPT）。• 支持对象和设备插件。• 与 LNS 3.0 兼容 • 支持网络变量和配置属性 IP（SNVT、UNVT、SCPT 和 UCPT）。• 支持对象和设备插件。

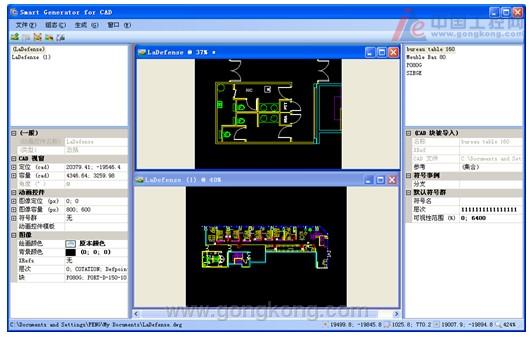

为 CAD 开发的智能生成器

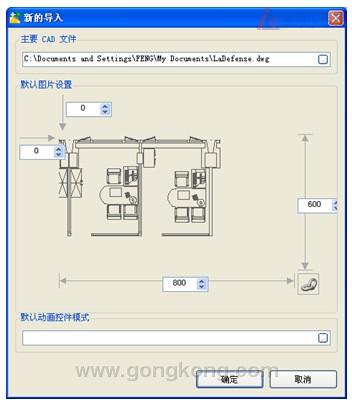

PCVUE 的智能生成器支持的 CAD 文件开发的相同概念允许从适合 CAD 文件的两种最常见格式导入信息。这样 PCVUE 可以详细设计屏幕控制并简化流程。CAD 绘图通常在绘图元素中使用可重复使用的组块（类似于监控软件的符号）。应用 Smart 您可以选择在生成图像时显示 您可以选择仅显示在生成图像时应用的可见层。您可以用监控软件的符号替换任何 CAD 块。生成屏幕控制时，每个块参数都被符号的一个元素替换。此外，CAD 智能生成器允许您选择导入图像的颜色和图层，并允许您修改原始视图（比例、

这些工具的优点是显而易见的：节省开发时间；界面架构设计符合实际，让操作人员在监控时更了解实际环境，反应更快；无需额外费用即可仅支持 2D 图形，不支持 3D。

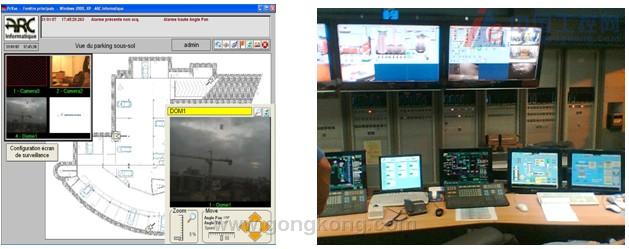

为 CCTV 开发的 X 控件 为了提供友好且强大的安全界面，PCVUE 可以使用安全监视器记录来进行犯罪检测和犯罪预防。PCVUE可以在自己的屏幕控制中导入视频：  消除屏幕的多样性； 控制摄像头：缩放、旋转等； 可以通过IP网络的视频（信号分配）矩阵选择摄像机；使用X显示和控制MPEG4格式的视频；PCVUE可以控制POSM Tyco、NKF、视频（信号分配）矩阵和编码器。

PCVUE的案例界面：

建筑物的系统架构 –

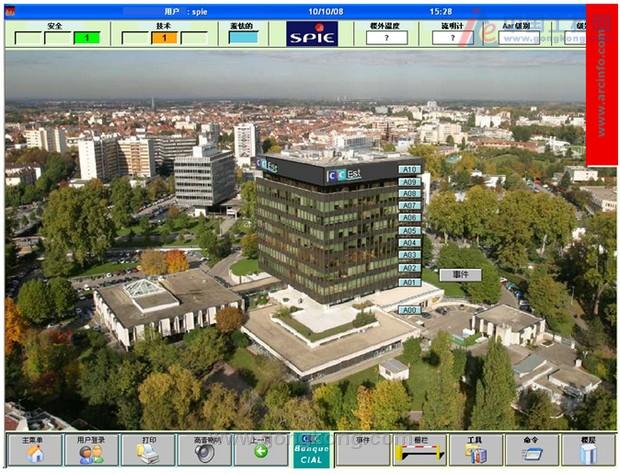

法国银行CIAL主菜单监控-

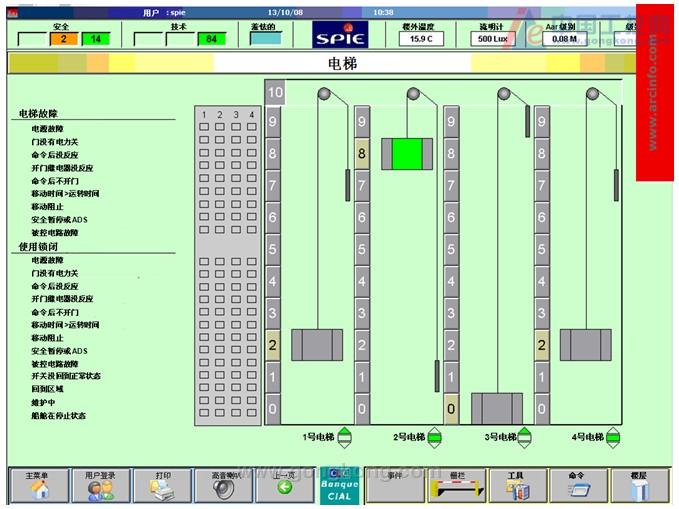

法国银行CIAL电梯监控——
