1、确定BAS系统监控的内容

楼宇自动化系统可以监控的电气设备有很多，包括公共照明、空调系统、暖通空调、给排水系统等。用户可根据项目设计要求确定BAS系统的监控内容。

2、确定蓝图

监测内容确定后，进行图纸设计。楼宇自控系统设计图纸必须包括点位表、系统图、平面图和BAS系统控制方案及文字说明。点表是指所有监测点的位置。BAS 系统的布线应安装在独立的金属线槽或导管中。确认提交审查的系统图与提交审查的点表的设备和监控点相匹配后，即可布置楼宇自控系统。

3、通讯网络布局

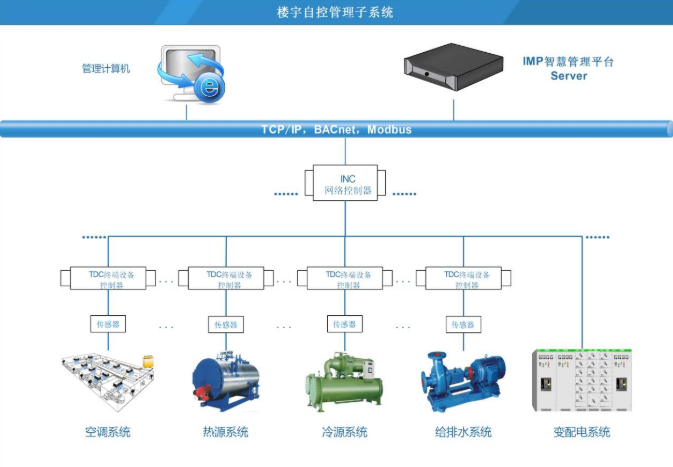

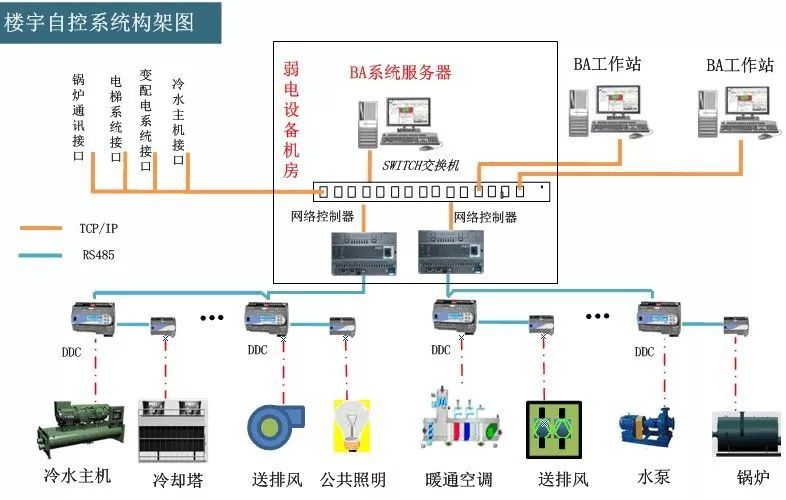

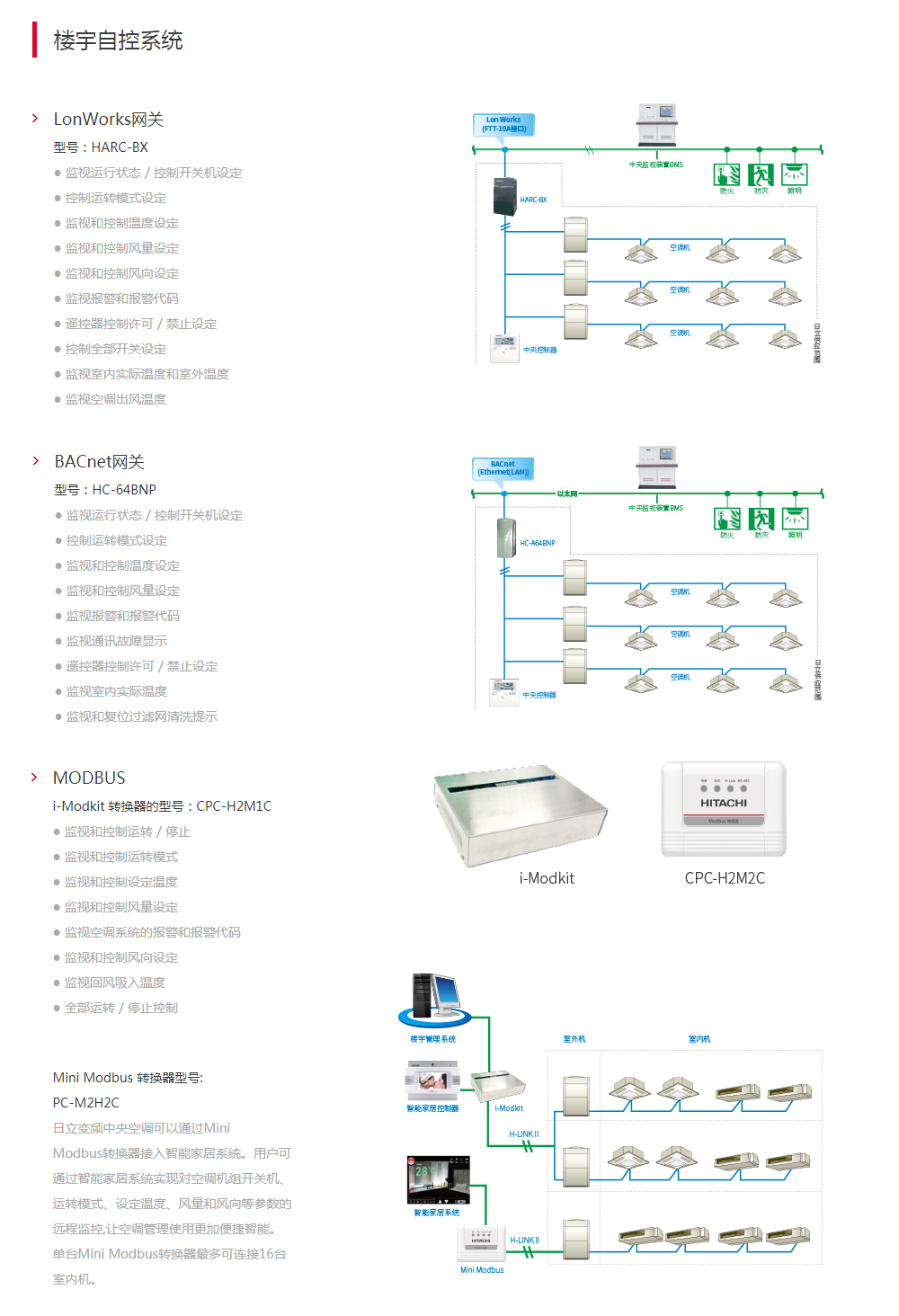

楼宇自控系统是分布式智能系统，是整个楼宇自控的核心。其网络结构分为三层：网络管理层、自动控制层和现场控制层。管理层为IP控制器，采用TCP/IP通信协议，自动控制层为数字控制器（DDC），采用Lon Talk标准通信协议与数字控制器进行通信。现场控制层是各种传感器和执行器楼宇自控软件，与DDC相连，实现信号采集和实时控制。

4、控制中心布局

中央控制中心直接与大楼内部局域网相连楼宇自控软件，是系统远程监控、控制、数据处理和中央管理的中心。中央控制站一般包括微机、存储器、磁带机、接口设备显示终端、键盘、打印机和不间断电源。该软件包括多种操作软件。布置时，按相关要求安装。

5、现场控制站布置

现场控制站应根据机电设备的平面布局布置，可分为两类，一类包含CPU单元，一类不包含CPU单元。包含CPU单元的控制站可根据其所服务的受控系统的要求配置各种必要的功能模块，具有独立的控制程序和基本的数学模型和算法，可以独立运行，包括完成对被控系统的过程控制。受控系统。的所有元素。不带CPU单元的控制站可以完成数模转换、数据采集、输出控制、系统故障报告等功能。需要与中央管理机保持信号传输，计算由中央管理机完成。【详情>>】
