“楼宇自控系统是对楼宇内所有设备进行智能管理的平台，楼宇自控系统的建设需要很多专业的配合，难度相当大。如何才能做好楼宇自控系统的建设? 需要掌握哪些知识? 下面是对建筑的详细讲解，自动控制（BA系统）的施工技巧和施工时看图的技巧，让您更全面的掌握BA系统的施工知识。

楼宇自动化 (BA) 系统可以做什么？

楼宇自动化（BA）系统让我们可以在电脑（中心站）前随时查看任何设备的运行状态，并根据需要对设备进行远程启停控制。设备的启停时间也可以预先设定，也可以根据预先设定的条件自动启停设备。当某台设备发生故障时，会以报警的形式提醒管理人员对该设备进行应急处理。

施工中看图的小技巧

BA系统施工前，必须有几张图纸：风系统图、水系统图、电气图。这些图纸需要向甲方电气工程师索取，不懂的可以联系现场空调、水、电的施工管理人员求助！但是，作为弱电工作者，我们对空调、水、电图只能了解一点。排！下面将根据实际施工说明如何阅读图纸的核心内容。

（1）水：给排水比较简单楼宇自控安装，系统图就够了。可以看集水坑的位置，给水管的位置，大小。

（2）电：电，冷电，包括，低压电器配电图，这个图一定要看透，各个通道的控制电路，控制方面，不管是公共照明还是插座都应该二次电路图应该是Touch it，因为要设计控制问题楼宇自控安装，需要区分是主动信号控制还是被动信号控制。

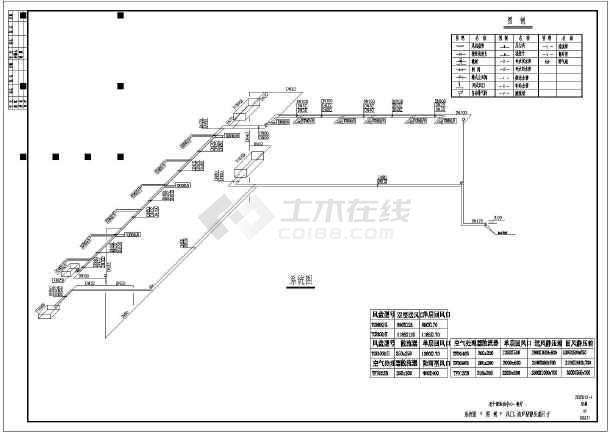

（3）风：空调，包括空调空调系统图和水系统图，这两张图你一定看透了。有风扇的数量和型号，还有安装水系统中的各种阀门和传感器，简单来说，风系统中主要有风机、送风风机、排风机、风柜、新风机、空调风机柜、盘管机组等。

安装在风机上的传感器主要有差压开关、温度传感器，差压开关是开关信号，可以通过RVV线辐射，温度传感器是模拟信号，所以使用RVVP线。铺设，水系统，进水管，回水管，需要区分冷冻水管和冷却水管，但通常现场很容易区分，有保温层的就是冷冻水，没有裸管的是冷却水。

水管的直径取决于净水管的尺寸。DN400-DN100较为常见。了解管道的具体直径，方便定制设备。安装在水管上的传感器、水流开关、流量计、压力传感器、温度传感器。

（4）防火：防火，一般在国内的防火系统中，风、水、电系统和弱电系统是接口分离的（防火和弱电往往是两家公司做的）。所以，消防问题基本不用考虑，但施工要协调好，因为平时可能会排风扇，但灭火时要排烟，所以需要两套控制思路，即；由BA控制，但消防时必须切断BA信号，单独控制消防控制。

一般来说，电气二次电路图必须有清晰的控制思路。所有的BA控制都离不开电气二次回路，所以现场经验是，如果和电气老板关系好，你的生意会很好。做的很好，不然电麻烦你，二次电路麻烦你，空调麻烦你，不配合调试，你的系统就彻底失败了。

施工提示：

楼宇自动化管理子系统监控楼宇内的所有机电设备，如冷热源机组、空调机组、新风机组、变风量末端装置、给排水、送风排风、配电、照明、电梯等设备。

(1）冷热源机组：现代冷热源一般以冰箱和热泵为主，还有各种水泵、冷却塔、蝶阀、水位开关、温度计、流量计等是楼宇暖通空调系统的心脏，也是控制要求高的耗能大户，一般监控内容如下：

(2）机组运行参数：包括机组启停状态、故障报警、供回水温度、流量、各泵启停状态、故障报警。远程测控给回水总管的压差，根据给定的时间程序切换机组、水泵、冷却塔、蝶阀等，根据冷/热负荷确定需要启动的机组数量，实行单位群控。

(3）空调机组​​：机组运行参数：包括回送风温度、湿度、过滤器堵塞状态、风机运行状态和过载报警。按给定的时间程序启停风机。调节水阀空调根据温度开度，水阀和风扇互锁。

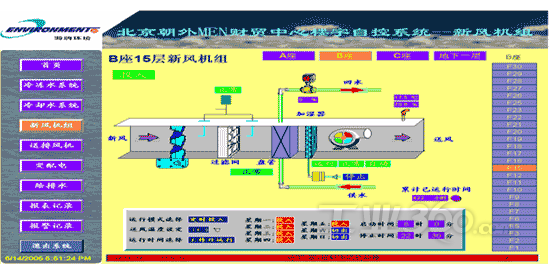

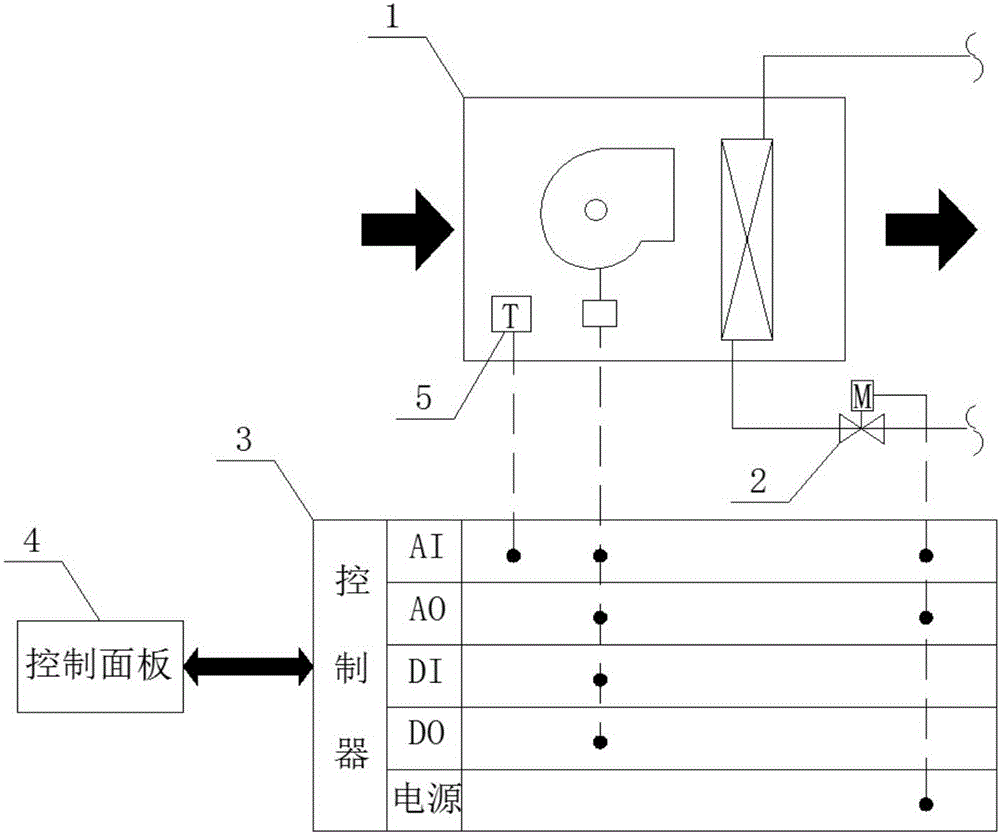

(4）新风机组：机组运行参数：包括进出风温度、过滤器堵塞状态、风机运行状态及过载报警。按给定的时间程序启停风机。调节新风机开度水阀根据温度。

(5）变风量终端设备：监控终端设备的温度和风量。按照给定的时间程序启动和停止风机。控制终端设备的风门挡板角度。

(6）给排水监控：监控各种水箱的高低液位和报警。监控各种水泵的运行状态和过载报警。根据参数要求控制水泵的启停.

(7）送/排风机监控：监测送/排风机的运行状态和过载报警。根据时间程序控制风机的启停。

（8）变配电监控：监控高低压电气参数，包括电压、电流、频率、有功功率、无功功率、功率因数等。监控电网中接触器的运行状态和故障报警开关柜，监控变压器温度和故障报警。

（9）照明监控：监控各个照明电路的运行状态。根据时间程序控制所选电路的主接触器的开合。

(10）电梯监控：监控每台电梯的运行状态和故障报警。

施工要点：

（1）空调系统：包括空调系统图和水系统图，这两张图一定要搞清楚。里面有风扇的数量和型号，还有各种阀门和传感器的安装。水系统 简单来说，风系统中主要有风机、送风风机、排风机、风柜、新风机、空调风机柜、盘管机组等。

安装在风机上的传感器主要有差压开关、温度传感器，差压开关是开关信号，可以通过RVV线辐射，温度传感器是模拟信号，所以使用RVVP线。敷设、空调水系统、进水管、回水管，需要区分冷冻水管和冷却水管，但通常现场很容易区分，有保温层的就是冷冻水，没有裸管的是冷却水。

水管的直径取决于净水管的尺寸。DN400-DN100较为常见。了解管道的具体直径，方便定制设备。安装在水管上的传感器、水流开关、流量计、压力传感器、温度传感器。电动调节阀的尺寸一定要和做水的施工管理人员沟通确定尺寸，电动调节水阀一般也是水管施工的！

（2）配电：电，冷电，包括，低压电配电图，这个图一定要看透，各个通道的控制电路，控制方面，不管是公共照明还是插座都应该二次电路图 一定要摸好，因为要设计控制问题，要区分是主动信号控制还是被动信号控制。

水：给排水比较简单，系统图就够了。可以看到集水坑的位置，给水管的位置和大小。

消防：消防，一般在国内的消防系统中，风、水、电系统和弱电系统是接口分离的（消防和弱电往往是两家公司做的）。所以防火问题基本不用考虑，但施工一定要协调好，因为平时可能会排风扇，但灭火时要排烟，所以需要两套控制思路，即；通常由BA控制，但在消防时必须切断BA信号，由火单独控制。

一般来说，电气二次电路图必须有清晰的控制思路。所有 BA 控制都与电气次级电路密不可分。楼宇自动化的建造秘诀就是多沟通多协调，拥有更多有施工面的单元。沟通对你的工作有很大帮助！

总结：

楼宇自控系统的施工方法一般需要在一个项目完成的时候完成。看理论可能会令人困惑。做完一个项目，再回头看看理论，就一目了然了！
