什么是楼宇控制系统

楼宇控制系统是对楼宇内的机电设备进行自动控制和统一管理的弱电系统，又称设备监控系统。楼宇内所有设备监控除消防安防外，可归入楼宇控制类，主要包括：空调、新风、制冷站、换热站、配电、给排水、送风及排气、电梯、照明等设备。管理等，与空调相关的内容是楼宇控制的核心。楼宇控制系统组成：

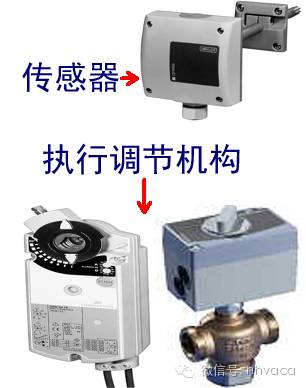

楼宇控制系统的三个组成部分：现场传感器、执行调节机构；DDC模块；上层管理软件。

传感器是指安装在现场的各种敏感元件、传感器、继电器触点楼宇自控电磁水阀接线，用于检测现场设备的各种参数（如设备状态、温度、湿度、压力、流量等），并向DDC模块发送信号；

执行调节机构是指安装在现场接受指挥控制设备的机构，如电动调节气阀、水阀等。

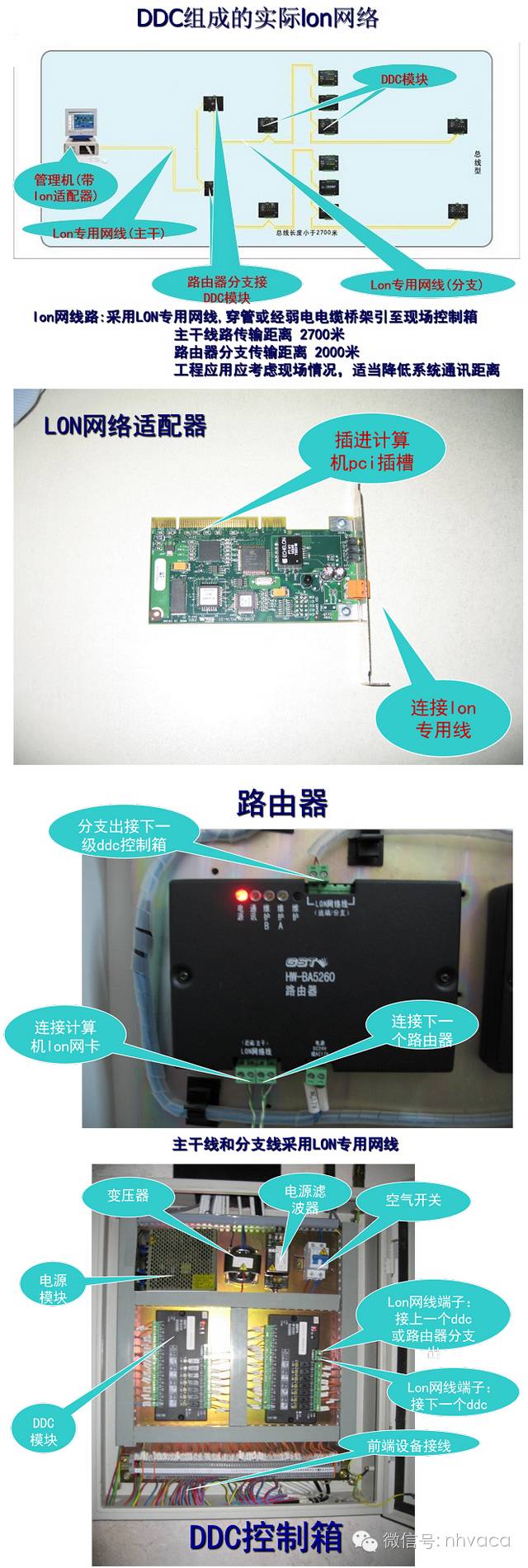

DDC控制器是一种基于微处理器的可编程直接数字控制器，它采集各种工业现场标准开关信号和模拟信号，控制各种模拟和开关器件。

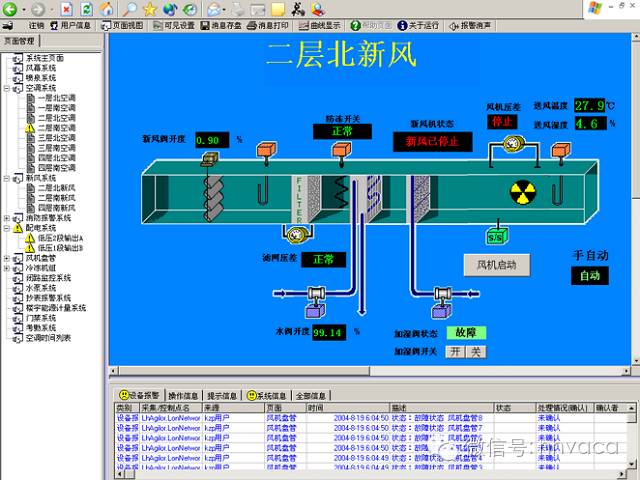

上位机软件的基本功能：

现场设备远程监控；

设置 DDC 模块控制参数

改变系统的工作模式；

记录和显示重要数据和报警信息。

关于 DDC 控制器

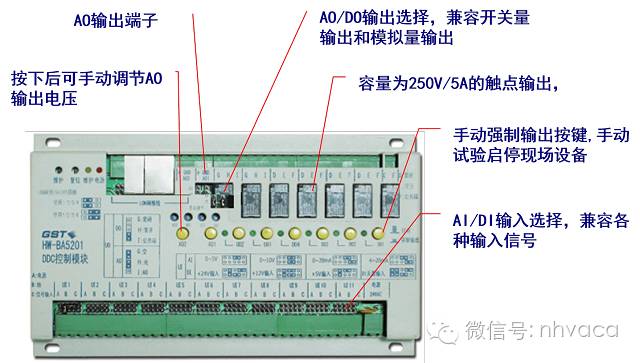

DDC控制器是整个控制系统的核心，它有四个输入/输出接口：AI、AO、DI和DO。直接与现场传感器和执行调节机构连接，测量各种物理量，实现对受控系统的调节和控制，方便灵活。可以输入和输出以下类型的信号：

DI（开关量输入）：干接点信号或DC12V。

DO（开关量输出）：一对继电器辅助触点，触点容量/5A，输出常开或常闭。

AI（模拟量输入）：0~10VDC、4~、10K电阻；

AO（模拟输出）：0~10VDC。

现场使用及调试：

AI-模拟输入接口

AI-模拟输入接口，可作为仪表的检测输入，如温度、压力等，一般为0-10V或4-20mA直流信号。实际应用如下：温度、压力和流量传感器。

AO-模拟输出接口

AO-模拟量输出接口，用于操作控制阀、执行器等，如电动阀、三通阀、风门执行器等。工作电源由控制箱提供，控制信号输出0- 10V直流信号

DI 和 DO 信号

DI-数字输入接口，即接触器触点、液位开关、差压开关、防冻开关的闭合和断开，一般用于检测设备运行状态、故障报警等。DO-数字输出接口用于远程风机、水泵等现场设备的启停，也可作为动作增减执行器的控制信号输出。

电缆安装：

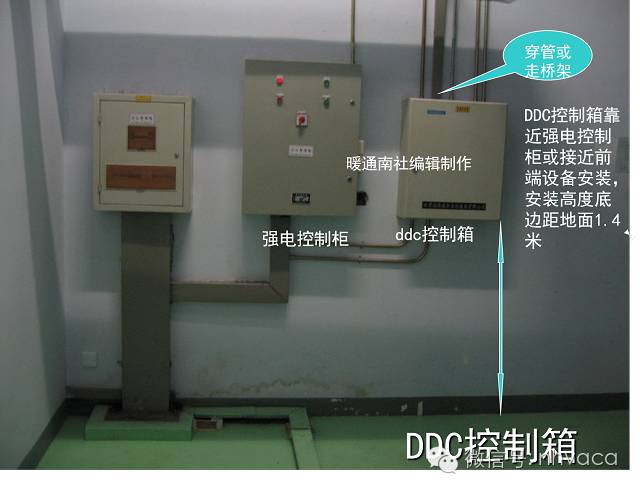

1.接线时必须同时列出设备。线路标签应由有机玻璃或塑料制成。严禁使用金属板。线路板上标注的内容为设备名称和标签号，标签号必须与系统图上标注的部件名称和序列号一致（如：新风温度T1、返回空气湿度H3、冷水阀TV1、热水阀TV2等）。现场设备端子线板的位置应距离电缆末端约 1 米。控制箱末端大约在 1.5 米外。接线和施工完成后，接线板必须保留，不得拆卸。

2.电缆在设备端或控制箱接线前必须留有不少于1M的余量。

3.屏蔽线进入机柜后，屏蔽层应在机柜一侧绞合，通过连接地线（黑色）与箱体的地线接口（PE）相连。外露的屏蔽层必须用胶带绝缘处理。

建造：

温湿度传感器：根据系统设计安装在各自的检测点，接线应采用金属软管护套。

1）室内型：应按设计要求安装在远离热源、辐射源、阳光、通风口等影响检测精度的位置，不得安装在角落等通风不良的地方。

尽量避免吊顶安装，因为吊顶安装顶部有隔离层时，房间与顶层的温差可能会导致冷凝水对传感器造成损坏，安装、维护、验证很难。当需要吊顶安装时，顶部的引线孔必须用玻璃胶密封。

室内传感器一般应安装在送回风通道的墙体中间。安装高度以设计图纸为准。如设计无要求，应安装在离地1.8米的高度（1.6米~1.8米）。安装时应避免振动和冲击。安装示意图如图2

2）管道式：探头部分不得受到冲击或振动；

a) 探头直立安装或面向液（气）方向安装，端点位于管道中部；

b) 管道温度传感器和变送器安装在水管中时，应有保护套，保护套内注变压器油导热。（或导热油脂）

c) 新的回风温湿度传感器必须安装在阀门之前。测量送风湿度时，送风湿度传感器应尽量远离出风口安装。

d) 风管传感器安装处必须有保温层：风管安装孔只能比风管直径稍大。严防风管内外温度在传感器处泄漏引起结露。

e) 传感器接线口必须朝下（即进线方式朝下）。

引出线有足够的长度，保证连接传感器和执行器后，引出线最低点低于传感器，执行器高度大于5cm，防止进水和进水。蒸汽导致进入设备。接线盒盖打开接线后，必须及时关闭，以免进入设备。安装说明如下：

C。水管温度传感器安装方法：

先为被测流体管道开孔，将1/2″（4点）管箍与管道连接（钎焊）；

将原料胶带或生麻均匀缠绕在水管套管下螺纹上，紧固在焊接好的1/2"管箍上，在紧固好的套管内注入导热硅脂（本公司提供套管导热已倒入硅脂。）将水管套管的上部（如图）放入传感器的铜棒中，然后用生料带或生麻缠绕上套管的螺纹，然后将其固定在下套管上，管道温度传感器已全部安装完毕，具体尺寸请参考管道温度传感器使用说明书；

其他注意事项：

传感器阀门和执行器安装规范应按原系统设计安装在各自的检测点，接线应采用金属软管护套。

所有引线必须有足够的长度，以确保与传感器和执行器连接后，引线的最低点低于传感器，执行器的高度大于 5cm，以防止水和蒸汽通过管道进入设备。导致。

所有现场安装的设备的接线端口都应朝下。使引线自下而上进入设备。当接线口必须处于水平位置时，应征得我公司本项目负责人的同意。严禁将接线口向上安装。

接线盒盖打开接线后，必须及时关闭，防止进水造成损坏。

接线时不得拆除传感器和执行器的软插头。引出线应通过软塞连接（塞孔不够时，打十字孔扩孔），防止水、蒸汽等进入设备。

施工中留柜时，必须标明“施工中严禁用电”。

在任何情况下都不应以破坏设备（外部）的方式安装它。

常用机电设备监控系统

楼宇控制的目标是对楼宇内的重要机电设备，以及楼宇的较大部分进行控制和管理，以达到保护设备、节约能源的目的。

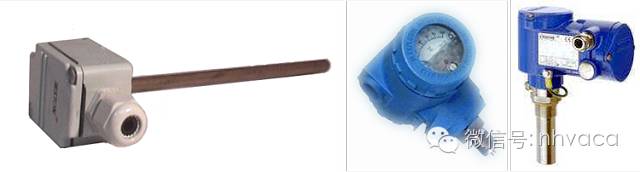

温度（湿度）传感器：温度（湿度）传感器用于楼宇自控系统中，用于监测空调和新风机组的送回风管道，或制冷、冷却水给回水管道的温度和湿度。和制冷系统中的热交换系统。供回水管的温度测量。用于管道测量时，直接安装在气体或流体混合良好的地方。对于水管的温度测量，安装水管时应安装水管套管。

传感器输出信号：4～20mA/0～10V

测量温度：-20～150℃

传感器长度：100mm/150mm/200mm

安装风管时，可直接固定在风管壁上；安装水路时，应使用套管，以方便固定和日后维修更换。

室内外温湿度传感器应放置在通风处，不应放置在阳光直射或靠近灯具、壁炉、暖气等特别潮湿的地方。室外装置顶部应有遮阳篷或观察箱。

根据现场情况合理选择各类产品。

差压开关

差压开关是用来检测气压和气压差的装置。在楼宇自控系统中，主要用于风机运行状态的监测和过滤器的堵塞。

最大压力：

压差范围：2mbar—

输出：无源触点

信号线：RVV2*1.0（无极性）

型号：GST-P33A

工作原理：两个传感孔检测到的压差作用于控制器膜片的两侧。当两侧压力差大于设定值时，弹簧加载的膜片移动并激活开关。检测少量正压时，只使用高压连接端，不使用低压端。如果检测到真空，则只使用低压连接端，另一端与大气相连。

安装说明和注意事项

首先在机房现场检查空调新风机组的过滤网和风扇的准确位置，确定风管的开口位置，并安装好。不脏时不应动作，风机压差开关只有在风机启动后才会动作。

如果风扇不能启动，可以用表笔测量在模拟压力（进气+）的情况下是否可以工作。

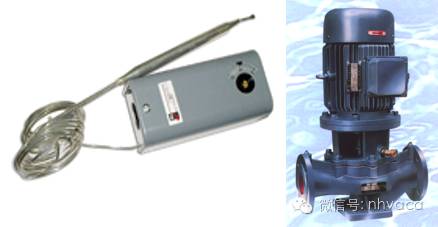

防冻开关

低温断路器采用敏感元件检测温度，主要用于空调、制冷系统的低温报警控制电路。在北方地区，冬季吸入的新鲜空气的温度可能会导致加热盘管结冰和开裂。绕在被保护线圈表面，若线圈表面温度低于设定值，则低温短路无源开关信号闭合，联锁单元动作。

环境温度：-18-120度

工作范围：5-30度

输出信号：无源触点

感温元件长度：2.2m、6m

型号：-44C。

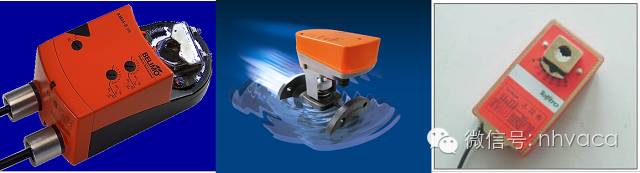

风门执行器

在楼宇自控系统中，风门执行器主要用于空调新风机组的新风风门和回风风门的控制。有开关型和模拟型两种。

电源：24VAC，

输出角度范围：0-90度

输出扭矩：6Nm、10Nm、16Nm、25Nm、40Nm

信号类型：模拟控制：0-10V

反馈：0-10V 或 4-20mA

开关类型：开关信号

型号：GST-D16-24

主要根据风门的面积选择相应的扭矩，根据控制要求选择模拟量控制或开关控制，根据电源选择AC24V、DC24V或其他执行器。一般控制3㎡以下电动风门，选用16Nm电动风门执行器；控制5㎡以下电动风门，选用10Nm电动风门执行器，国产阀门扭矩稍大。

使用屏蔽电缆时，屏蔽层需要连接到控制器一侧的端子（通常为接地）。) 电源的导体分开，电缆长度应避免超过50m。

电动调节水阀

特点：执行器采用铸钢支架和不锈钢外壳，结构坚固，外形美观。选用永磁同步电机，并配有磁滞离合机构，具有可靠的自我保护功能。

标准控制信号：

控制：电压0～10V

反馈：电压0～10V，电流4～20mA

传动齿轮均为金属齿轮，大大提高了驱动器的使用寿命；

功耗低、输出力大、噪音低；

阀体有铸铁和铸钢两种材质可供选择，以适应不同工作介质和温度的要求。采用螺纹或法兰连接，安装方便。

对于水阀和执行器，首先要考虑安装电动阀的功能。控制水流的开/关（如制冷机组的进出水管），选用蝶阀；调节阀。

考虑到管道中的介质，无论是水还是蒸汽流过阀门，对阀体的密封性和耐热性的要求都是不同的。

使用屏蔽电缆时，屏蔽层需要连接到控制器一侧的端子（通常为接地）。) 电源的导体分开，电缆长度应避免超过50m。

冷却系统示意图

换热系统组成示意图

给排水系统

给排水系统包括给水系统和排水系统两部分。

送风和排风系统

工作过程：远程启停控制送、排风机楼宇自控电磁水阀接线，监控运行状态、故障报警、手动自动状态。

变配电自动控制系统

变配电系统本身一般都有比较完善的监控保护方案，但要求管理中心能够实时了解和控制变配电室的情况。

配电系统监控的内容包括：

1)监控变配电设备高低压总开关母联开关状态及故障报警；

2)变压器过温报警；

3)主电源电路电压电流值、功率因数、频率测量、有功功率等。

多功能电力发射器

性能和特点：

输入电压高达693V（相）

高精度：U/I/P0.2%（参考条件下）

具有记忆和存储功能，间隔时间为203S时，可存储20年的记录值。

它可以自动进行数据分析和设置测量数据。可编程或修改内部参数，可测量电力系统中的电流、电压、功率因数、有功功率、无功功率、视在功率、有功功率、无功电能等参数。

AC/DC 供电/通用

可导轨安装或用螺钉固定

照明系统

基本监控功能如下：

（1）监控照明电路接触器的状态和配电盘操作员的自动状态；

（2）根据现场实际情况，现场控制照明电路接触器；

(3）通过时间设置控制各个照明电路的通断；

电梯系统监控

相关监控接口（开关触点信号或通讯协议）由电梯供应商提供。

实现功能：

监控电梯运行状态及故障报警；

电梯楼层显示

电梯上行显示

电梯下降显示

累计电梯运行时间。
