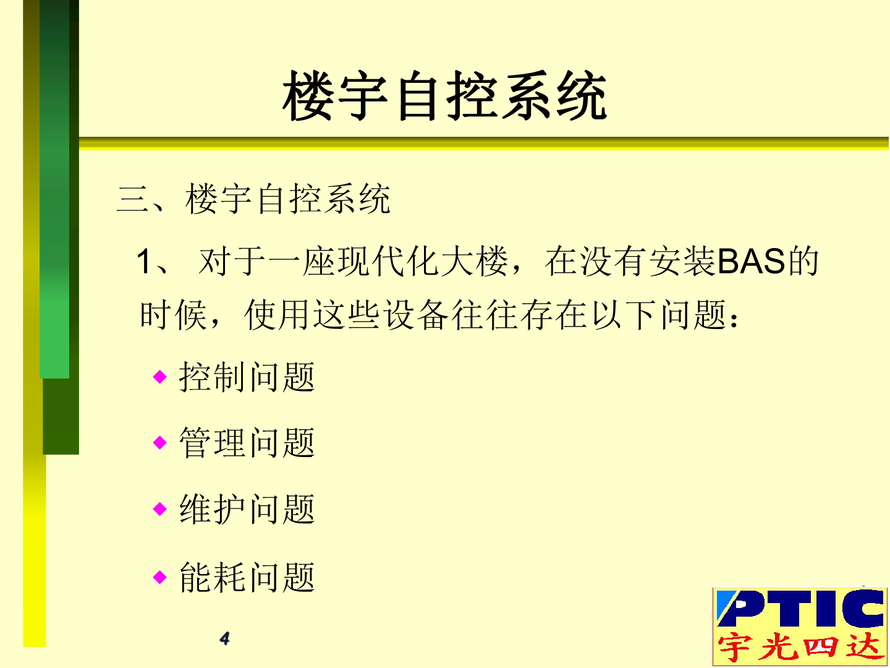

常存在以下问题 控制问题 管理问题 维护问题 能耗问题 楼宇自控系统 楼宇自控系统 2 楼宇自控系统是对运行安全状态的集中监控管理和分散控制 能源使用和节能管理的诸多问题建筑物或建筑物内的配电、照明、电梯、空调、供暖、给排水等分散设备。楼宇管控系统全称为楼宇自控系统、楼宇自控系统、3BAS系统、监控范围及参数内容、空调机组、新风空调机组、新回风空调机组、换热器、热水、一次水泵、热泵机组、楼宇自控系统、楼宇自控系统、给排水系统、各类水泵、各种水箱、电力系统、照明控制、高低压信号测量、备用发电机组、电梯、安防、门锁、巡更、等 楼宇自控系统、楼宇自控系统、4BAS系统 可产生的实际效果 室内恒温控制，方便楼内所有设备的维护和维修。方便楼宇管理人员操作设备，监控设备运行情况。提高整体管理水平。楼宇自动化系统 楼宇自动化系统 良好的管理将延长楼宇设备的使用时间。使用寿命延长设备更换周期，节省建筑物的设备成本暖通空调系统为建筑物提供舒适的环境，是BAS中的重要子系统。为楼宇内的机电设备，如冷却塔、冷水机组、空气处理机、空气控制设备等提供优化控制的楼宇。楼宇自控系统的基本控制功能包括设备控制、循环控制、优化启停控制、数学函数、逻辑函数、趋势运算记录会议纪要内容安全定期会议纪要、报警管理等

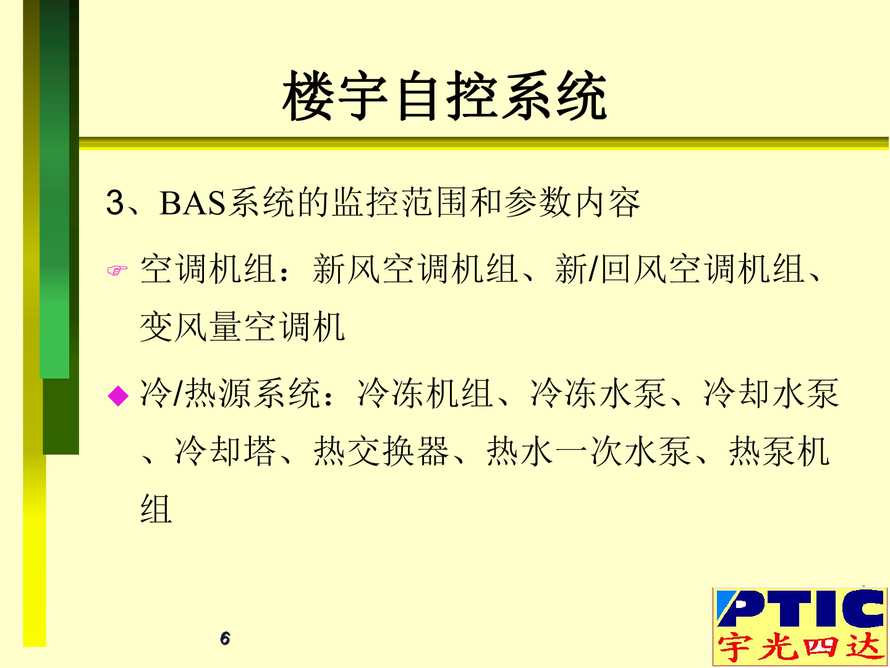

微机存储器、磁带机和接口设备、外围设备、显示终端、键盘、打印机和不间断电源、楼宇自控系统三部分和限位开关，用于检测现场设备的各种参数，如温度、湿度、压差、液位等，并向调节控制器变电站数据中心发送信号，如铂电阻温度检测仪、复合湿度检测仪、风管静压传输等。差压变送器，楼宇自控系统，楼宇自控系统，执行调节机构是指安装在各个监控现场，接受变电站调节控制器输出指令信号，调节控制现场运行设备的机构，如电动阀电磁阀调节阀等。包括电动阀和电动阀调节机构的电动阀等执行机构楼宇自控系统楼宇自​​控系统变电站控制器是基于微处理器的可编程直接数字控制器DDC。它接收传感器输出的信号并进行数字运算。经过逻辑分析、判断和处理后，自动输出控制信号，执行动作，建立调节机制。楼宇自控系统是楼宇自控系统的变电站控制器。调节机构直接连接测量各种物理量，实现对受控系统的调节和控制 楼宇自控系统 楼宇自控系统 AI-模拟输入接口可作为仪表使用。职称等级表 员工考核评分表 常用年金现值系数表 温度、压力等检测输入。一般采用1-10V或4-20mA直流信号AO-模拟输出接口操作控制阀执行器，如电动阀三阀、风门执行器等的启闭不需要外接电源，输出为0-10V的直流信号。楼宇自控系统DI-楼宇自控系统的数字输入接口是接触式液位开关的限位开关的闭合和断开。DO-数字输出接口如报警接点脉冲计数用于控制风机、水泵等的运行。也可作为输出信号和动作增减型执行机构楼宇自控系统楼宇自​​控系统数据传输线从每个监控点连接系统所有部分的链路从点到变电站控制器的线路是径向数据中心和每个变电站之间的逐点连接。变电站通过总线型或环形网络结构联网。它是通过一定的控制网络实现的，它要求控制设备和楼宇设备遵循一定的通信协议。楼宇自控系统楼宇自​​控系统是指美国国标篮球课程标准尘肺病标准单党员活动室建设分级护理细化标准儿科分级护理标准协会-1995标准是由楼宇管理系统用户系统集成商联合体提出的正式非专有的开放协议通信标准 详细描述了系统是如何作为

它是如何工作的？它定义了系统各个部分之间共享数据的所有规则，数据如何共享，可用的通信介质，可用的功能，如何解释信息等。总之，它建立了信息交换的基本规则各种系统之间。楼宇自动化系统 楼宇自动化 系统协议技术使用的通信协议协议遵循国际标准化组织ISO定义的开放系统互连的OSI参考模型定义的所有七层服务。它适用于任何类型的传输介质。将其标准化以允许多个实施计划、施工计划、施工计划、结构施工计划示例、营销计划计划、模板建设组织设计（建设计划）并提供一套强大的服务功能，但该协议无法在小型终端控制设备中实现，以达到最大的性价比，是针对设备优化的强大协议。它可以完成从传感器调节器到区域控制器的所有工作。它带有一个紧凑的协议机架，可以轻松安装到廉价设备中，但只能使用其较低的通信速率。适用于工作楼层的楼宇自动化系统。因此，楼宇自动化系统用于工作车间连接控制器、传感器和调节器等设备。LAN级的控制采用各系统的连接。两种协议相辅相成，建立完整的楼宇结构，以获得最佳楼宇自动化系统的性能和成本 楼宇自动化系统 七 BAS 系统设计 BAS 系统设计具有很大的灵活性，应基于整体功能需求建筑和物业管理方法。系统的各种特点 选择技术先进、成熟可靠、经济合理的控制系统方案和设备，避免投资盲目 楼宇自控系统 84 火灾报警设备术语 空调、电力等相关专业提供的设计条件数据及投资情况配配、热水给排水等。确定要监控的设备的类型和数量分布以及标准的楼宇自动化系统。系统之间的关系决定了BAS中各子系统与楼宇自控系统其他部分的接口数量分布和制表根据监控点的数量和分布确定变电站的监控区域确定变电站的位置在监控区域内统计整个楼宇自动化系统所需变电站的数量、类型和分布情况 监控系统网络和中心站设备的选择和实施 布线 BAS 设计方法流程图 确定楼宇功能的控制范围和内容并讨论控制方法机电专业

案例 BAS 设计方法流程图 BAS 设计方法流程图 确定 BAS 控制级别和方法 根据系统集成要求确定 BAS 网络结构 方法流程图 BAS 设计方法流程图 绘制建筑物 BAS 系统的网络图 与电气专业合作完成配电设备二次回路的设计。计算仪表量程并选择控制阀。控制系统图 绘制各楼层管线铺设方案 列出BAS设备材料表 写设计施工要点 系统3 现场控制器DDC设置原则及接线方式 DDC的设置主要考虑系统管理方式、安装、调试、维护方便、经济。一般来说，按机电系统的平面布局划分。在控制参数比较集中的地方，也可以根据需要布置在弱电井道内。箱体一般安装在墙上，表面安装在楼宇自控系统中。10-15 楼宇自控系统的余量 楼宇自控系统4BAS中控室要求BAS中控室尽量靠近控制负荷中心。注意远离配电室等电磁干扰源，注意防潮防震。BAS中控室可与消防中心的安防连接。监控中心等组合成楼宇控制中心。此时，位置应符合消防中心的要求。楼宇自控系统楼宇自​​控系统BAS中央控制室。室内设备布置应符合下列要求。布置控制台时，控制台后方应有1m以上的维护距离，避免阳光直射 b．当控制台水平布置总长度大于7m时，两端应有足够的安装和观察区域 c．BAS系统配备独立不间断电源时，采用集中供电方式时，应考虑供电设备的面积和位置。d。应适当考虑维护和人员休息所需的区域。b 当控制室长度大于7m时，应安装两扇外门，出口宽度不小于1mc。控制室的土建、装修等要求，请参照相关的机房设计标准。专用中央控制室的供电电路应由安全电源供电 b．中央操作站的电源应配备不间断电源UPS装置。楼宇自控系统 楼宇自控系统cDDC的供电应采用中控室集中供电方式，向各个DDC放射状供电。如果采用就地供电方式楼宇自控规范，可以就近为楼宇自控系统供电。

楼宇自控系统BAS系统设计中使用的仪表量程选择调节阀的计算方法见相关自控设计手册。现场仪表的安装方法见相关自动化仪表的标准安装图和设备制造商的安装操作手册。楼宇自控系统 楼宇自控系统 八台空调 DDC系统监控设计——空调DDC系统的定义和组成 DDC系统是BAS的技术形式。DDC是英文的缩写。信号、温度、压力、流量状态等通过输入设备输入计算机，处理后的信号通过输出装置输出，控制相应的执行器，如图所示。楼宇自控系统 楼宇自控系统 传感器 AD 转换器 微处理器 DA 转换 执行器 变送器 图 1 楼宇自控系统 楼宇自控系统 2 DDC 系统信号类型 信号分为数字输入、DI、数字输出、DO、模拟输入、AI和模拟，根据它们的输出或输入是否可以被计算机或执行器直接接受。输出AO四种信号 楼宇自控系统 楼宇自控系统模拟信号对应一定量的电压或电流值，这与传感器输出信号的特性有关，空调自控系统中常见的模拟输入信号，温度， 湿度，压力、流量、压差等 模拟量输出信号控制的电动风阀和电动水阀 楼宇自控系统 楼宇自控系统 数字输入信号包括风机、水泵、冷却塔、风机电机的运行状态、过滤器堵塞状态、报警、差压开关、液位开关、开关信号、防冻保护等。数字输出信号包括电磁阀的控制、二位电动水阀的控制、水泵、风机、冷却塔等设备的启停。该控制功能还具有各种管理功能。楼宇自控系统 楼宇自控系统 1 能源控制与管理功能是根据建筑物的实际冷热负荷对空调系统中的空气系统和水系统进行控制。自动控制冷热设备的运行状态和运行情况。各项参数使整个空调系统达到最佳节能状态。2、调节、控制和监测空调系统及其冷热源系统的相关参数。监控空调设备的运行情况。为了达到节能的目的，楼宇自控系统楼宇自​​控系统 4.自动累计空调设备的运行时间。维护期报警，更换或维修相关设备。延长设备使用寿命，提高设备运行质量。工作状态良好状态 6 空调系统能耗计量计费 7 各种物业管理文本的自动生成、打印和查询 调节控制 2 程序存储器存储各种应用程序，即用户为控制各种空气而编写的控制程序调节系统 3 工作存储器用于读写随机存取和临时数据存取 楼宇自控系统 楼宇自控系统 4 多路输入输出控制器 多路输入控制器可将输入信号送入 AD 转换器进行模拟量转换量转化为数字量。5DDC 延长设备使用寿命，提高设备运行质量。工作状态良好状态 6 空调系统能耗计量计费 7 各种物业管理文本的自动生成、打印和查询 调节控制 2 程序存储器存储各种应用程序，即用户为控制各种空气而编写的控制程序调节系统 3 工作存储器用于读写随机存取和临时数据存取 楼宇自控系统 楼宇自控系统 4 多路输入输出控制器 多路输入控制器可将输入信号送入 AD 转换器进行模拟量转换量转化为数字量。5DDC 延长设备使用寿命，提高设备运行质量。工作状态良好状态 6 空调系统能耗计量计费 7 各种物业管理文本的自动生成、打印和查询 调节控制 2 程序存储器存储各种应用程序，即用户为控制各种空气而编写的控制程序调节系统 3 工作存储器用于读写随机存取和临时数据存取 楼宇自控系统 楼宇自控系统 4 多路输入输出控制器 多路输入控制器可将输入信号送入 AD 转换器进行模拟量转换量转化为数字量。5DDC 工作状态良好状态 6 空调系统能耗计量计费 7 各种物业管理文本的自动生成、打印和查询 调节控制 2 程序存储器存储各种应用程序，即用户为控制各种空气而编写的控制程序调节系统 3 工作存储器用于读写随机存取和临时数据存取 楼宇自控系统 楼宇自控系统 4 多路输入输出控制器 多路输入控制器可将输入信号送入 AD 转换器进行模拟量转换量转化为数字量。5DDC 工作状态良好状态 6 空调系统能耗计量计费 7 各种物业管理文本的自动生成、打印和查询 调节控制 2 程序存储器存储各种应用程序，即用户为控制各种空气而编写的控制程序调节系统 3 工作存储器用于读写随机存取和临时数据存取 楼宇自控系统 楼宇自控系统 4 多路输入输出控制器 多路输入控制器可将输入信号送入 AD 转换器进行模拟量转换量转化为数字量。5DDC 各种物业管理文本的打印和查询 调节和控制 2 程序存储器存储各种应用程序，即用户编写的用于控制各种空调系统的控制程序 3 工作存储器用于读写随机存取和临时数据存取 楼宇自动化 楼宇自控系统 4 多路输入输出控制器 多路输入控制器可以将输入信号送到AD转换器，将模拟量转换为数字量。5DDC 各种物业管理文本的打印和查询 调节和控制 2 程序存储器存储各种应用程序，即用户编写的用于控制各种空调系统的控制程序 3 工作存储器用于读写随机存取和临时数据存取 楼宇自动化 楼宇自控系统 4 多路输入输出控制器 多路输入控制器可以将输入信号送到AD转换器，将模拟量转换为数字量。5DDC 用户编写的控制程序，用于控制各种空调系统 3 工作存储器用于读写随机访问和临时数据访问 楼宇自控系统 楼宇自控系统 4 多路输入输出控制器 多路输入控制器可以发送输入信号到AD转换器，将模拟量转换为数字量。5DDC 用户编写的控制程序，用于控制各种空调系统 3 工作存储器用于读写随机访问和临时数据访问 楼宇自控系统 楼宇自控系统 4 多路输入输出控制器 多路输入控制器可以发送输入信号到AD转换器，将模拟量转换为数字量。5DDC

控制系统的相关软件包括操作软件和应用软件、楼宇自控系统、楼宇自控系统时钟、微处理器、程序存储器、传感器和变送器、多路输入控制器、DA转换器、AD转换器、通信接口、多路输出控制器、变送器图 2 楼宇自控系统 楼宇自控系统 五空调 DDC 控制示例 空调 DDC 控制包括空调空调系统控制和空调水系统控制 例如，新风机组是其中之一空气-水系统中空调形式的主要设备。其控制的好坏直接影响整个空调系统的工作质量。新风单元一般由新风段过滤段和盘管段的复合盘管对应的两根管子和四根管子组成。冷暖机加湿段、送风段及相应的维修段。有的还配备能量回收装置。控制说明 如图所示楼宇自控规范，楼宇自控系统 阀门联锁开启 3. 根据温度T1控制冷暖盘管电动阀MD1的开关。冬夏换工作后，加湿器电磁MD2的开关根据冬天的湿度H来控制。阀门 VD 全开电动水阀 MD1 并发出报警信号 楼宇自控系统 楼宇自控系统 5 当过滤器内积尘达到一定程度时，差压开关发出淤积报警信号 阀门 MD27 监控鼓风机的运行状态。楼宇自控系统 楼宇自控系统 楼宇自控系统 楼宇自控系统 5.2 空调水系统 本系统为一级泵变流量系统。冷水泵一对一运行和三台两用一备的冷却水泵可根据冷水机组和冷却塔的工况切换 楼宇自控系统 楼宇自控系统 1 系统启动顺序 冷却水泵后延迟30s，打开冷水阀MD2，启动冷水泵。延时30s后，启动冷水机。计算冷负荷，控制冷水机台数，控制冷水机只开一台时的变频。楼宇自控系统 楼宇自控系统 4 根据P1和P2的差值，系统供回水压差根据空调结束调节电动阀MD的开度。设备负荷工况调整旁通流量，使冷水机保持恒流运行 5对包括冷水机冷却水泵在内的所有设备应连接至冷水机随机控制柜，并将信号传送至主控室6。制冷剂泄漏报警及与系统单元和机房事故排气设备联动 楼宇自控系统 楼宇自控系统 7 冷水机组冷水泵监控 冷却水泵冷却塔运行状态故障显示及报警记录 运行时间 8监控电动调节阀 MDMD1 和 MD2 的开关状态 9 监控并记录温度、压力、流量等所有参数 可打印为表格 楼宇自控系统 楼宇自控系统 楼宇自控系统 楼宇自控系统 以上仅简要介绍描述了空调DDC系统。在实际工程设计中，空调DDC控制设计是空调专业提出的技术要求。由电气自动控制专业实现。做好空调DDC控制工作需要各专业之间的密切合作和相互理解。
