构建智能工程培训体系
一）概览
招标设备要求为采用标准工业铝型材支架和标准网板构建的建筑电气及相关专业建筑智能技术培训和考核设备。可专为实践培训而设计，包括计算机技术、网络通信技术、综合布线技术、DDC技术等，加强设计、安装、布线、布线、编程、调试、操作、维护等工程能力智能建筑系统。可适用于建筑智能工程技术、机电安装工程等相关专业的教学与培训。

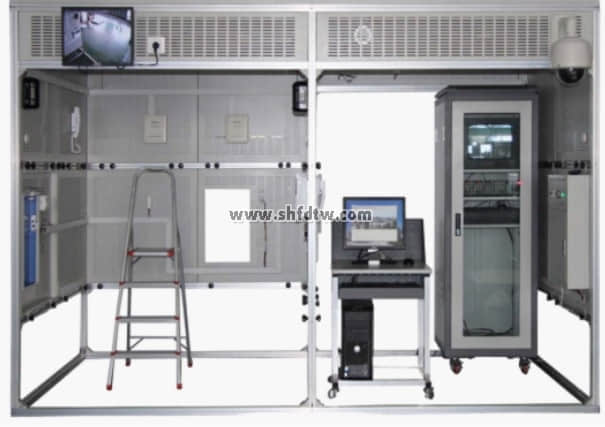

该系统在结构上以智能楼宇模型为基础，应包括智能楼宇、智能小区、管理中心、走廊等典型结构，涵盖安防、视频监控、消防、综合布线和DDC监控照明五个系统。它可以独立运行，也可以联动运行。通过该系统进行项目培训，可以测试学生的团队合作能力、计划组织能力、建筑设备安装调试能力、项目实施能力、专业素质和沟通能力。
（图片仅供参考楼宇自控系统设备调试记录，以各厂家实际产品为准）
二）系统结构及组成

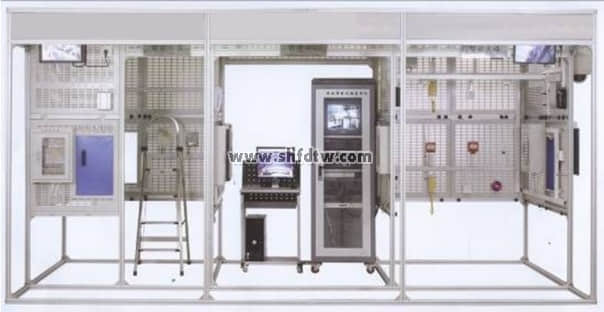

楼宇智能工程实训系统采用智能楼宇模式，包括智能楼宇、智能小区、管理中心、走廊等功能区。系统配备主电源箱、安防控制箱、消防控制箱、照明和DDC控制箱。
智能楼设计为二层结构，可实现消防、视频监控、综合布线系统的工程实训。
走廊和智能小区分别设置单元门和独户门，可实现智能小区对讲门禁系统设备安装等工程培训，实现单元和独户可视对讲功能。
管理中心实现对智能小区和智能楼宇的集中监控和管理，包括管理中心机、视频监控控制台、消防主机等各个功能区的管理设备。
在智能楼宇与管理中心区域楼宇自控系统设备调试记录，安装布置消防系统现场设备，消防系统配备模拟消防泵、排烟风机、防火卷帘。
在智能楼宇、管理中心、走廊区域安装典型监控设备（各类高速球型云台摄像机、一体化箱型摄像机、云台摄像机等），实现对主要出入口及重点区域的视频监控. 共有三台显示器，包括一台 17 英寸 LCD 显示器和一台 14 英寸 CRT 显示器。
智能建筑模型周围安装红外光束，智能小区房间窗户安装窗帘探测器，实现智能建筑行业典型的周界防护。
工程桥梁用于实现各功能区之间的系统连接。
三）各模块功能概览
1、可视对讲门禁系统安装、接线、调试工程
◆系统组件安装任务
单元门主机、室外呼叫模块、室内可视对讲模块、非可视对讲模块、通讯转换模块、网络器和管理中心机等主要部件的选型和检测，并在相应区域安装上述设备位置合理。
◆系统接线任务
完成可视对讲门禁系统的线路铺设和连接。
◆系统调试任务
设置可视对讲门禁系统设备相关参数，完成室外主机地址设置、室内分机地址设置、身份证分配登记、管理中心机器设置等。主机呼叫管理中心机器、密码解锁、室内分机主动开锁、刷卡开锁、可视对讲软件录像、处理开门、报警信息等功能。
2、安防系统安装、接线、调试工程
◆家庭紧急求助按钮、可燃气体探测器、红外光束报警器、声光报警器、红外探测器、门磁等安防探测器的选择和检测，并将上述装置安装在相应区域的合理位置。
◆安防探测器、报警主机、视频监控系统之间的线路敷设和连接。
◆安防探测器、报警器、视频监控联动的参数设置和联动编程。
3、消防联动系统安装、接线、调试、编程及运行项目
◆系统组件安装任务
智能光电感烟探测器、智能电子差动定温温度探测器、总线隔离器、可燃气体探测器、手动报警按钮、编码单输入模块、编码单输入/单输出模块、消火栓报警按钮、火灾报警声光报警器选型及对编码器、编码器等部件的全部或部分进行检测，并将其安装在相应区域的合理位置。
◆系统接线任务
完成消防联动系统的线路铺设和连接。
◆系统调试、编程和运行任务
通过系统模块的参数设置和联动编程，实现了消火栓泵、排烟机、声光报警、消防广播的手动操作和联动。
4、综合布线系统安装、布线、布线、调试、编程、运行项目
◆系统组件安装任务
RJ45配线架、以太网交换机、电话程控交换机、电话配线架、底盒、电话模块、网络模块、路由器、壁柜、电话机、RJ11水晶头、RJ45水晶等全部或部分设备的选型和测试头等，并安装在相应区域的合理位置。
◆系统接线及接线任务
完成综合布线系统的水平布线、垂直布线和线槽布线，实现指定模块的线路连接（端接）。
◆系统调试、编程和运行任务
通过系统模块的参数设置和编程，可以实现终端电话呼叫和信息插座的功能测试。
5、视频监控系统安装、接线及编程、调试工程
◆系统组件安装任务
对高速球云台摄像机、红外摄像机、彩色一体化摄像机、矩阵主机、彩色监视器、硬盘录像机等设备的全部或部分进行选择和检测，并将其安装在合理的位置。对应区域。
◆系统接线任务
完成视频监控系统的线路铺设和连接。
◆系统编程调试任务
通过系统模块的参数设置和编程，实现监视器的视频监控和画面切换、高速球型云台的旋转、对焦动作控制和报警联动录像。
6、照明及DDC接线、编程、调试及上位监控项目
◆上位机工程通讯连接及动画配置。
◆ 了解并熟悉各种照明DDC监控系统组件。
◆各种设备的安装与墙区的位置相对应。
◆掌握照明DDC监控系统的结构和原理。
◆照明DDC监控系统的接线、接线及调试。
◆DDC编程软件的设计、编程、设置、活动策划、事故演练。
◆基于两层的照明DDC监控系统结构方案设计。
四）培训项目的基本要求
1.了解和熟悉各种楼宇智能工程技术设备
2.各种器件安装区位置的设计
3.构建智能工程设计能力
4.对讲门禁及室内安防系统设计、安装、布线及调试能力
5.火灾自动报警及消防联动控制系统的设计、安装、接线、调试能力
6.CCTV监控及周边安防系统设计、安装、布线及调试能力
7.综合布线系统设计、安装、布线、调试能力
8.DDC照明监控系统设计、安装、接线、调试及编程能力
9.监控软件画面编辑配置、通讯及操作能力
10.智能楼宇系统故障诊断与调试能力
二、售后服务
1、保修期：3年，并提供相应的上门服务；
2、中标人应当为招标人提供及时、及时、优质的服务；
3、货物在保修期内出现问题，中标人应在24小时内派出技术人员及时解决。同时，中标人承担所有备件和人员费用。生产损失由中标人赔偿；
4、上述技术服务应有明确的时间承诺。
5、各种设备提供的备件（包括专用工具）和备件必须是正规厂家生产的产品，不得使用三无产品。
6、安装、调试及技术服务（含培训）要求
厂家需免费上门安装调试，产生的任何费用由厂家承担。制造商免费提供甲方提供的产品使用培训，直至甲方人员掌握，并提供完整的培训方案。此外，还提供至少两次免费的现场学习和培训课程。
7、验收标准和方法
招标文件要求的培训项目，必须在中标人提供后一一展示，必须充分实现招标文件中描述的产品功能和培训要求。如果厂家提供的产品不能满足招标文件项目中设备的全部培训要求，则甲方按缺少的培训项目扣款（一套扣减金额=缺少培训项目一项*500元） ）。
四、交货地点：招标人指定地点。
五、这个项目是一个交钥匙工程。供应商应根据代理机构提供的招标文件及其各自情况准备报价。报价应包括外购、外协、配套件、原材料、制造、检验等。测试费、利税、管理、运输、装卸、安装调试（包括安装时的配件和配件）、技术支持、培训、售后服务、竣工验收前的一切费用（设备正常使用为验收条件）。报价单必须一一列出所有供应的产品。
中标人应充分考虑工程合同执行过程中可能发生的一切费用，并承担由此产生的风险。中标人报价单中未列出的项目或遗漏项目将被招标人视为包含在报价单中，在合同执行中不予考虑。
