ba楼宇自控系统（楼宇自控BA系统及安装调试）
楼宇自动化BA系统由中央管理站、各种现场控制器（DDC）、各种传感器和执行器组成，是一个可以完成各种控制和管理功能的网络系统。用于自动控制建筑物内的各种机电设施，包括供暖、通风、空调、给排水、供配电、照明、电梯、消防、安防等。

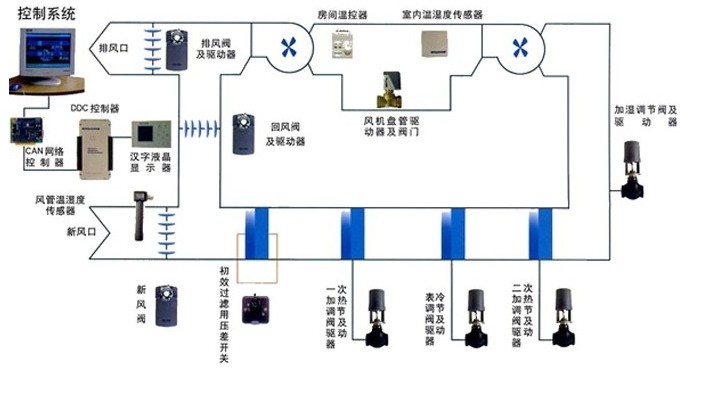

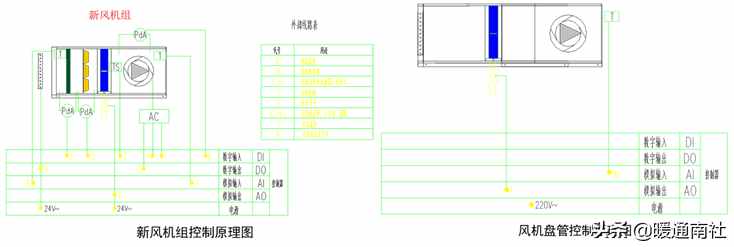

楼宇控制系统对空调终端的控制：
楼宇控制系统对空调系统末端的控制是楼宇控制系统节电的基础，也是楼宇室内舒适度的保证。
空调系统的终端种类很多，但控制原理基本相同。除上述终端设备外，还有可变风量等系统设备。对于这样的设备，楼宇控制系统有专门针对这些设备的控制设备和控制策略。
同时，楼宇控制系统的节电和楼宇空调系统的设计，都离不开后期的管理。总之，要实现最大程度的节能，早期的设计、智能的控制以及后期的管理和使用都是必不可少的。

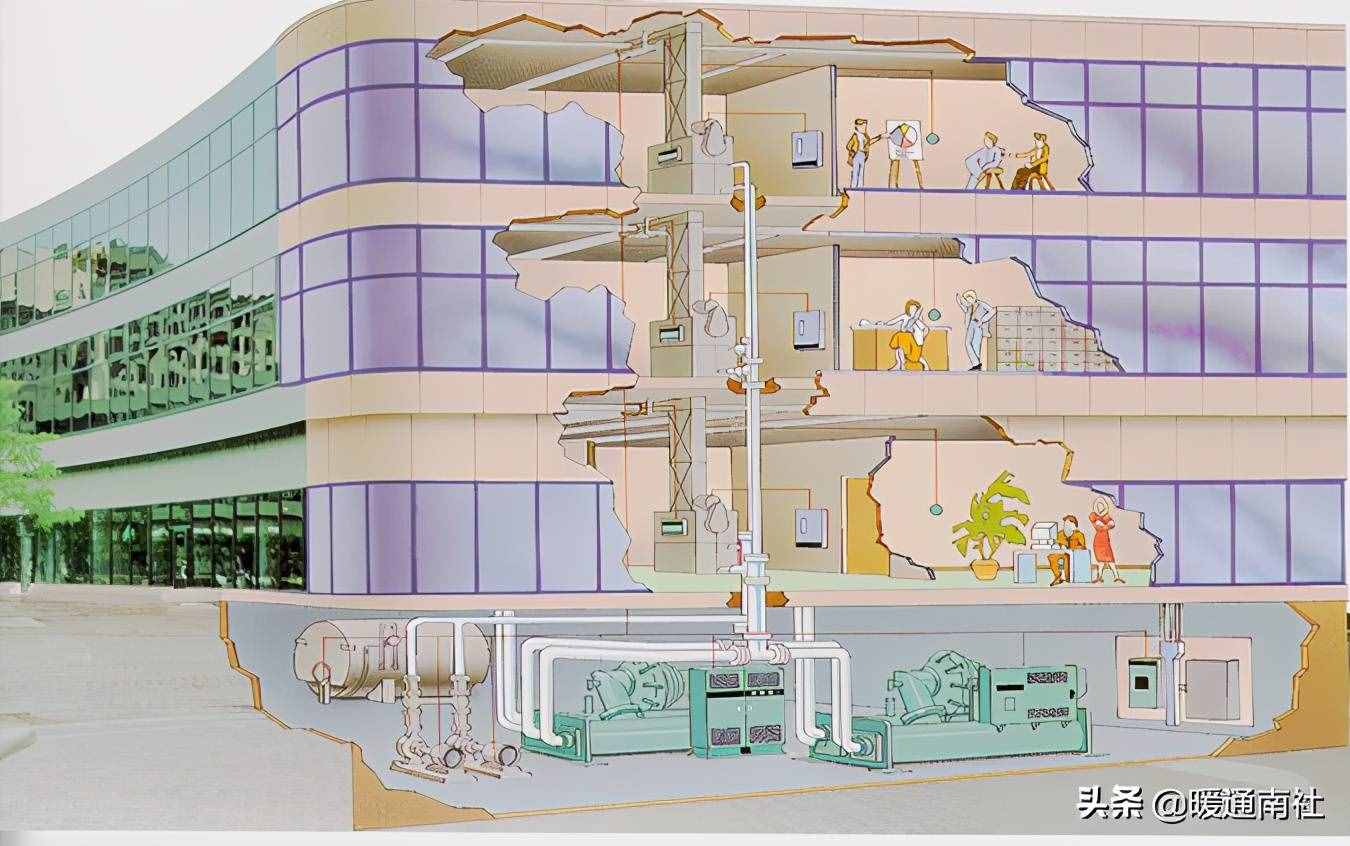

楼宇控制系统控制制冷主机：
测量冷却水供/回水温度和压差；
测量冷冻水供/回水的温度和压力；
测量冷冻水的回流量；控制旁通阀的开度；
计算空调系统的冷负荷；
冷负荷、累计运行时间、季节特性、确定达到最佳节能状态的启停机组数量；
控制相关水泵和蝶阀开关；
根据冷却塔的数量和运行方式控制相应的进水蝶阀开关；可调延迟时间功能。
调整冷却塔风机的启停，使冷却水供水温度达到设定要求，发生故障时停机；

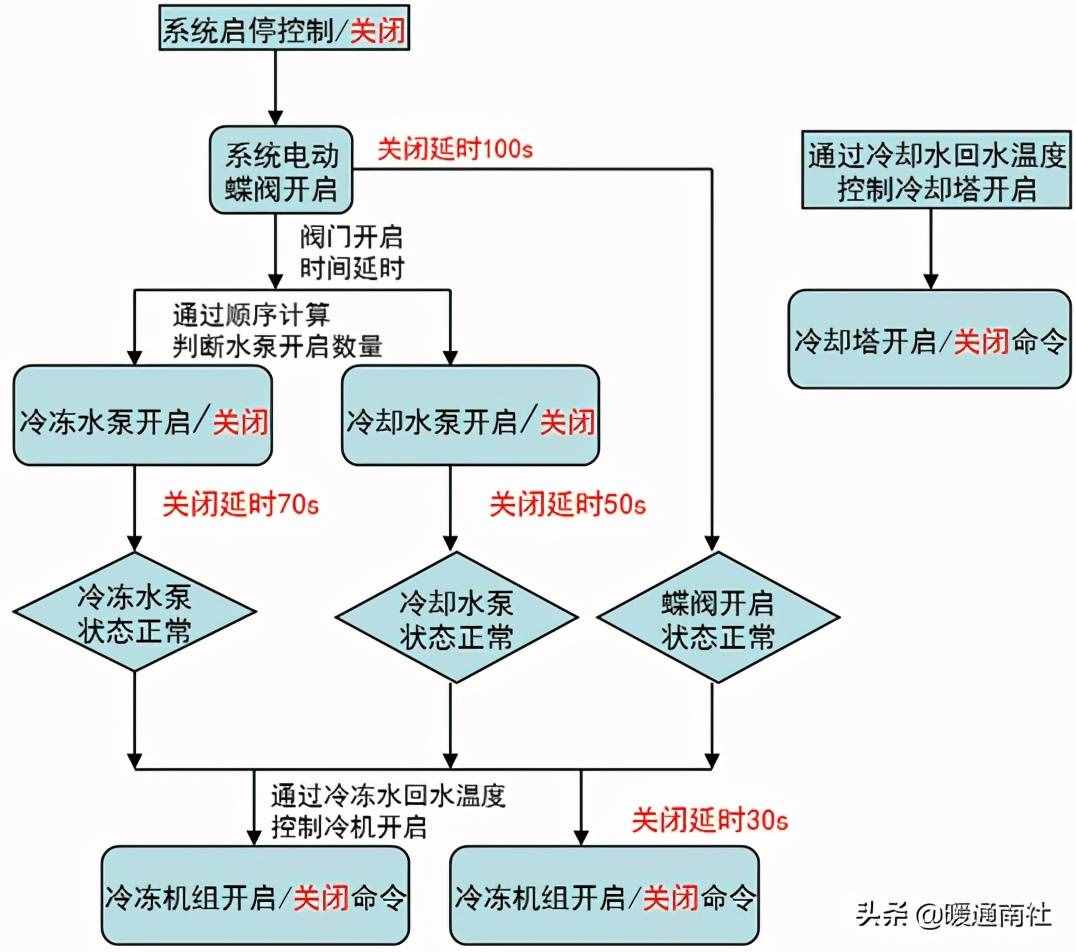

顺序启停控制也是制冷系统楼宇控制系统的主要控制功能之一，是冷水机组正常运行的保障。
一般冷水机组自带单台独立控制器，可根据负荷变化实现单台机组自卸。根据单位不同，使用的卸货方式也不同。同时，由于使用方式不同，卸货效率也不同。
离心机组卸料方法：
1改变导叶角度（卸荷效率高）；
2 变频，改变电机转速（卸荷效率最高）。
螺杆机组卸料方式：改变滑阀开度（卸料效率一般）。
直燃机组卸荷方式：改变蒸汽（气）流量（特殊情况下使用，能耗高）。

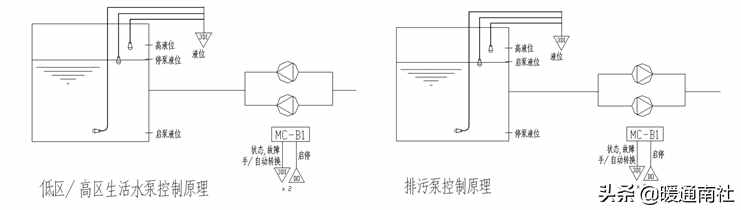

楼宇控制系统对给排水系统的控制：

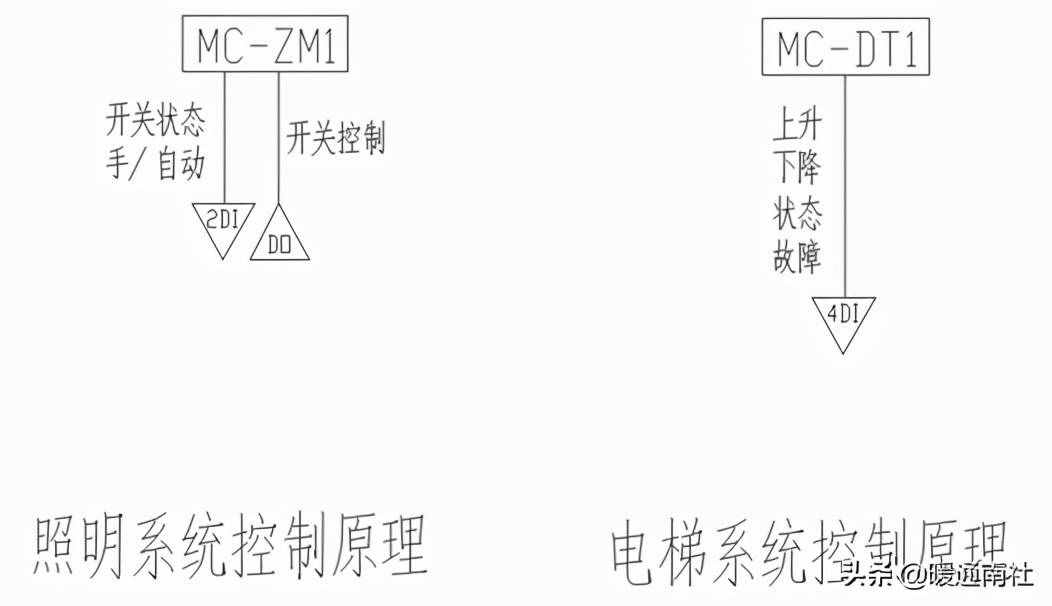

楼宇控制系统对其他设备的控制：

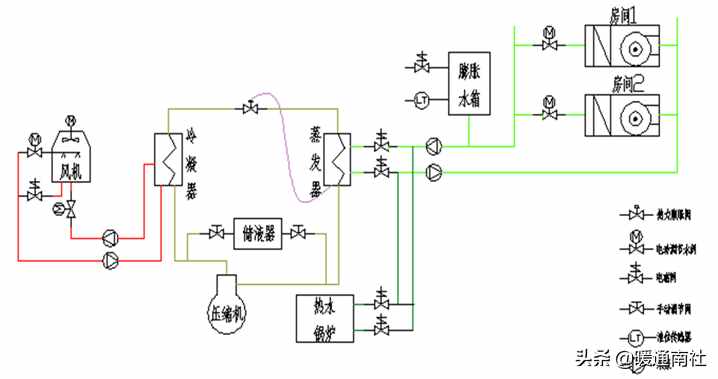

楼宇机电及楼宇控制相关示意图请参考南社百科相关课件。
楼宇控制系统工程安装调试：
楼宇自动化系统数字通信电缆一般建议单独布线。
电缆的质量直接影响通讯距离和通讯速度。

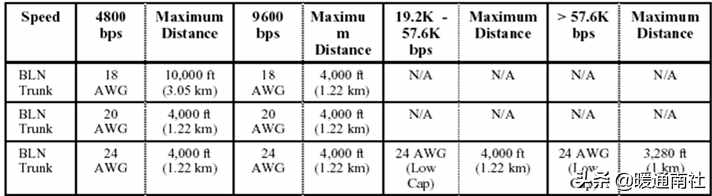

下表显示了RS485总线下不同电缆的性能：
楼宇自动化系统中的模拟接线：
在工程设计中，控制器应尽可能靠近被控设备，以减少模拟信号传输距离、干扰和布线工作量。
工程中模拟信号传输距离尽量不超过150米，最大距离为230米。
当模拟信号传输距离较长时，尽量使用电流信号，以减少损耗。
I/O 电缆选择：
数字信号，RVV 2×1.0/2×1.5
模拟信号，RVVP 2×1.0
电源线，BV/BVS 2×1.5
现场传感器的安装：

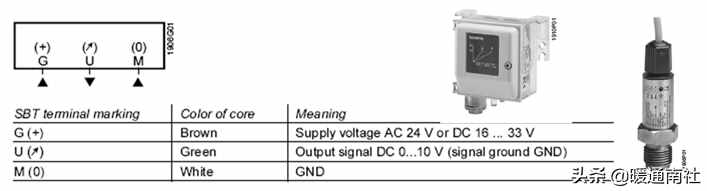

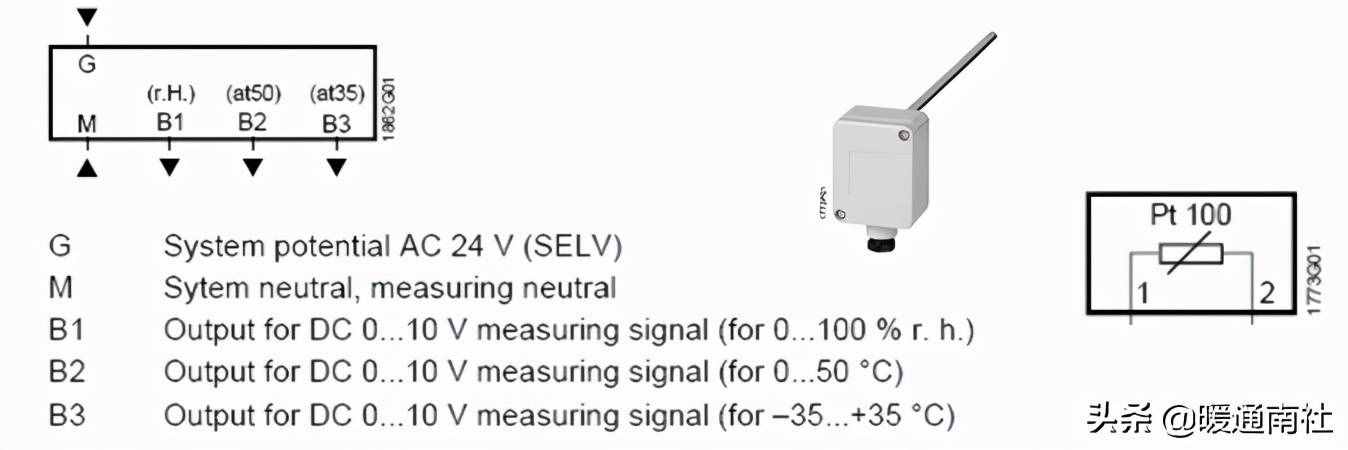

1.温度/湿度传感器：
安装位置（区分风管、水管和室内外；测量平均温度或单点温度；避免阳光直射；选择气流和水流稳定的区域，避免死角；确保敏感元件充分接触与被测介质；开口不易过大。大，保证工艺和美观要求；易于维护和调试）与DDC之间的连接（连接的正确性，导线阻抗）。
2.压力/差动传感器
安装位置（区分风管、水管和室内外；应安装在温湿度传感器的上游侧；应选择气流和水流稳定的区域，避免死角；风管保温层完成后进行风管，水管应与工艺相适应楼宇自控系统调试，管道预制和安装同时进行；安装差压开关时，应贴膜放置在垂直平面位置；开口不易过大以保证工艺和美观要求；便于维护和调试）
用 DDC 接线（正确接线）。
3.水流开关/流量计
安装位置：建议选择水流稳定的区域，避免死角；流量计应安装在调节阀上游，流量计上游至少10倍管径，下游5倍；适用于工艺管道预制和安装同时进行；应尽可能安装在水平管段内；对于涡轮流量计，流体的流向必须与传感器外壳上显示的流向标志一致；避免安装在交直流强磁场、热磁场或剧烈振动的地方；流量计、被测介质和工艺管道三者均应等电位连接，并合理接地；开口不宜过大，以保证工艺和美观的要求；易于维护和调试。
用 DDC 接线（正确接线）。

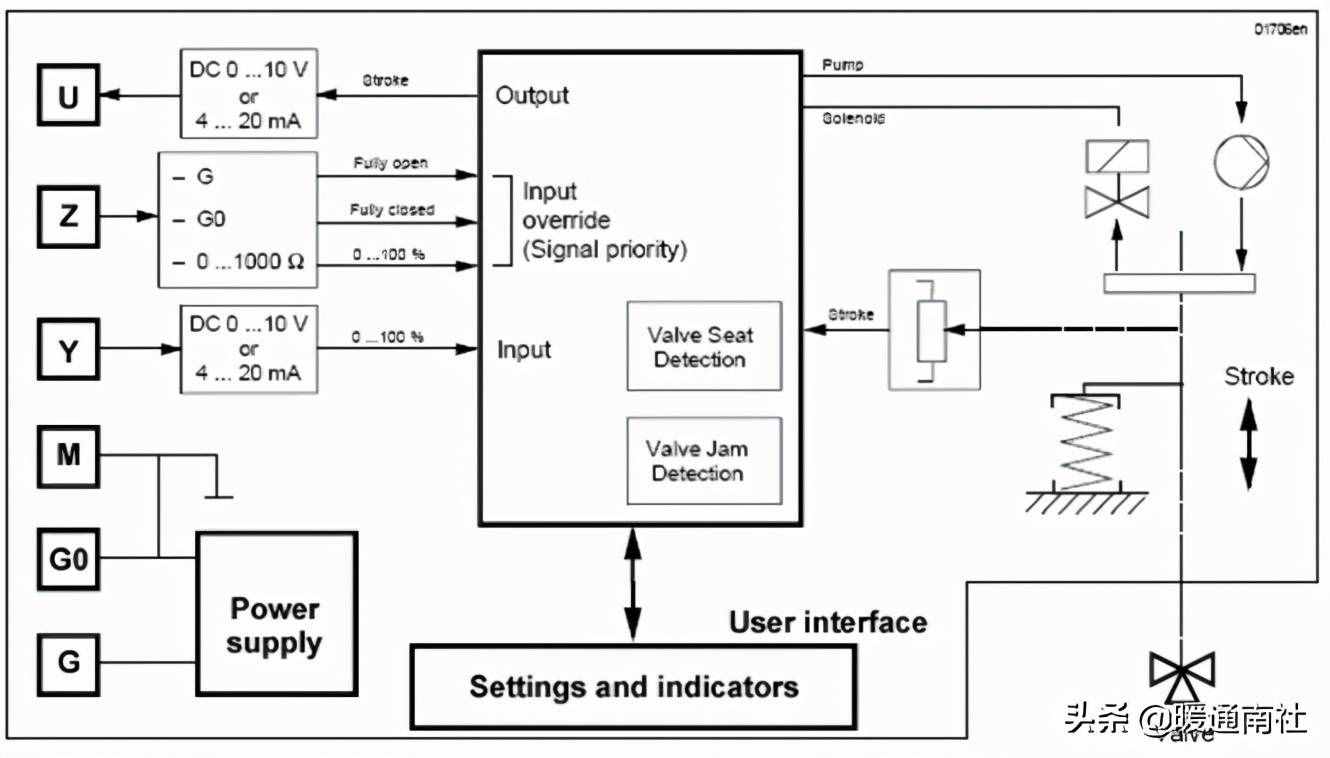

4.水阀和水阀执行器
安装要求：
阀体上的箭头方向应与水流方向一致；
当阀体直径与管道直径不一致时，应使用锥形管件，阀体直径一般不应低于管道直径两个等级；
执行机构应固定牢固，操作手轮应处于易于操作的位置；
执行器的机械传动应灵活，不松动、不卡阻；
带阀位指示装置的电动阀门，阀位指示装置应朝向便于观察的位置；
如有条件，安装前应对阀体进行模拟动作和压力试验；
阀体一般安装在回水管口处；
安装在室外的电动阀门应配备适当的防晒、防雨措施；
电动阀门应垂直安装在水平管道上，特别是大口径电动阀门，不宜倾斜。
用 DDC 接线（正确接线）。

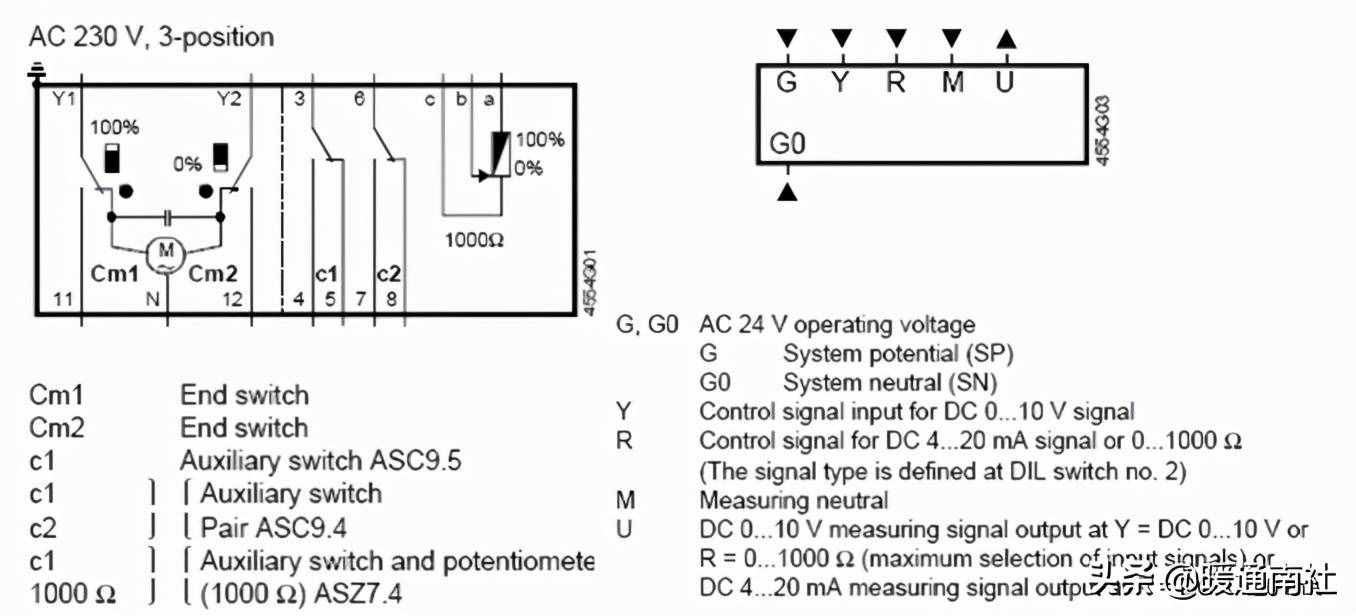

5. 阻尼器驱动器
安装要求：
风门控制器上的启闭箭头方向应与风门的启闭方向一致；
风门控制器与风门轴的连接应固定牢固；
气阀的机械机构应灵活启闭，不得松动或卡死；
风阀控制器安装后楼宇自控系统调试，风阀控制器的启闭指示位置应与风阀的实际情况一致，风阀控制器应朝向便于观察的位置；
气阀控制器应与气阀轴垂直安装，垂直偏差小于5°；
安装前应检查风门控制器的模拟动作；
阻尼器控制器的输出扭矩必须与阻尼器的输出扭矩相匹配，并满足设计要求。
用 DDC 接线（正确接线）。

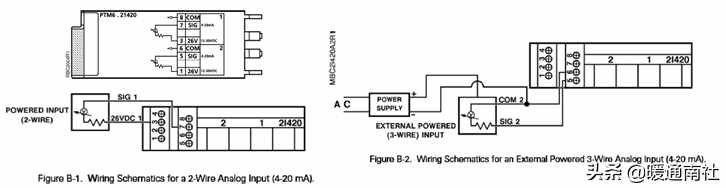

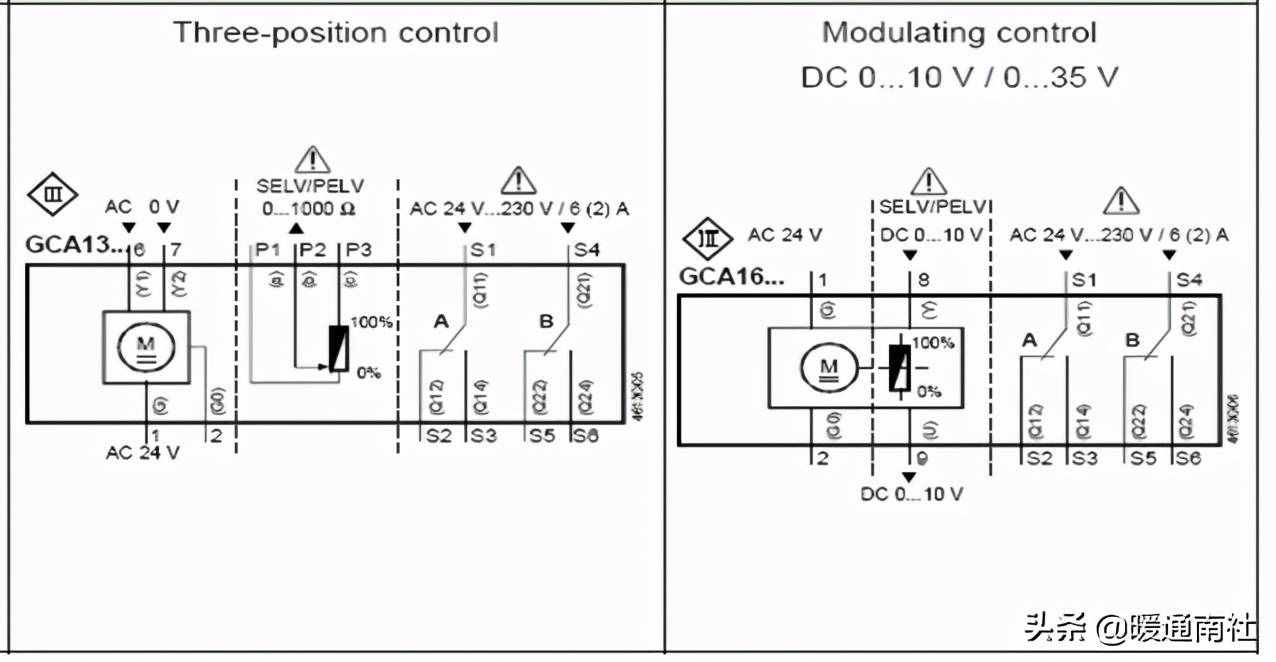

DDC侧接线图：
设置 DDC 地址和通信速度设置：

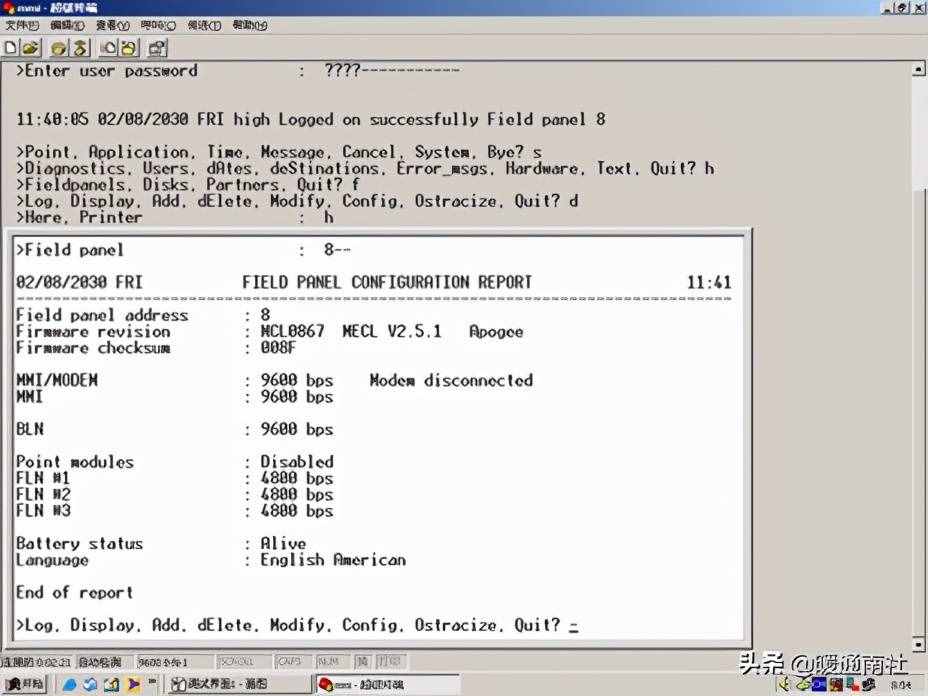

一般通过MMI，使用超级终端来设置；
同一网段内所有控制器的通信速率必须相同；
同一网段的 DDC 地址不能重复。

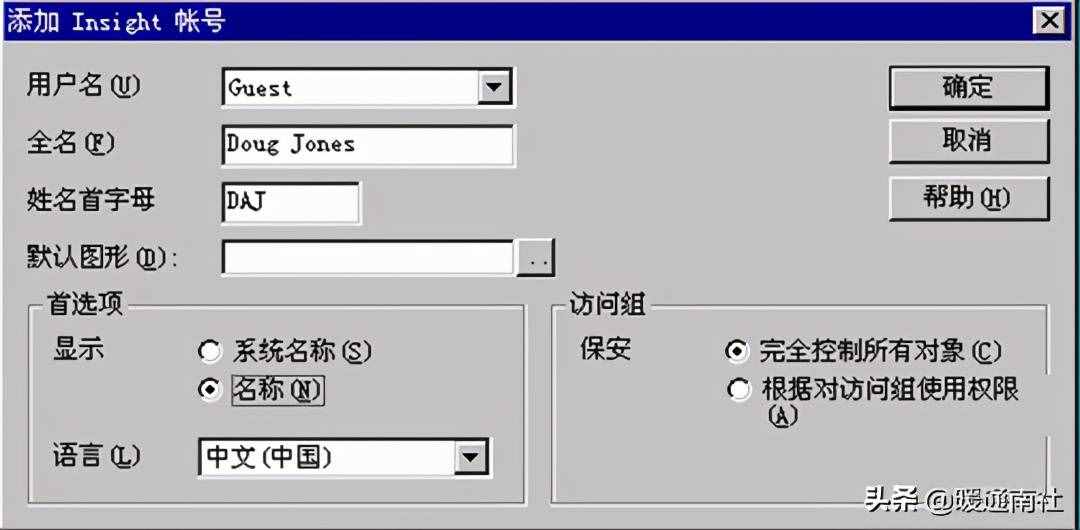

创建用户帐户：添加多个用户并将权限分配给不同的用户。

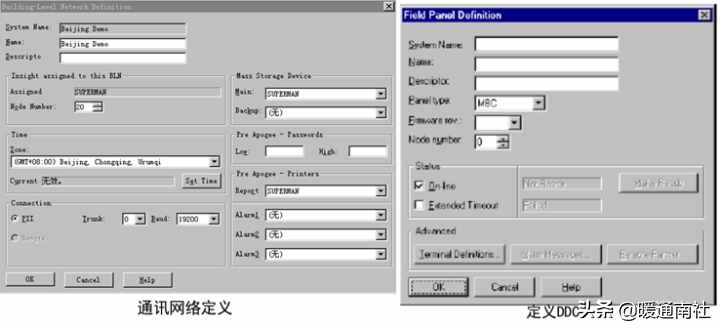

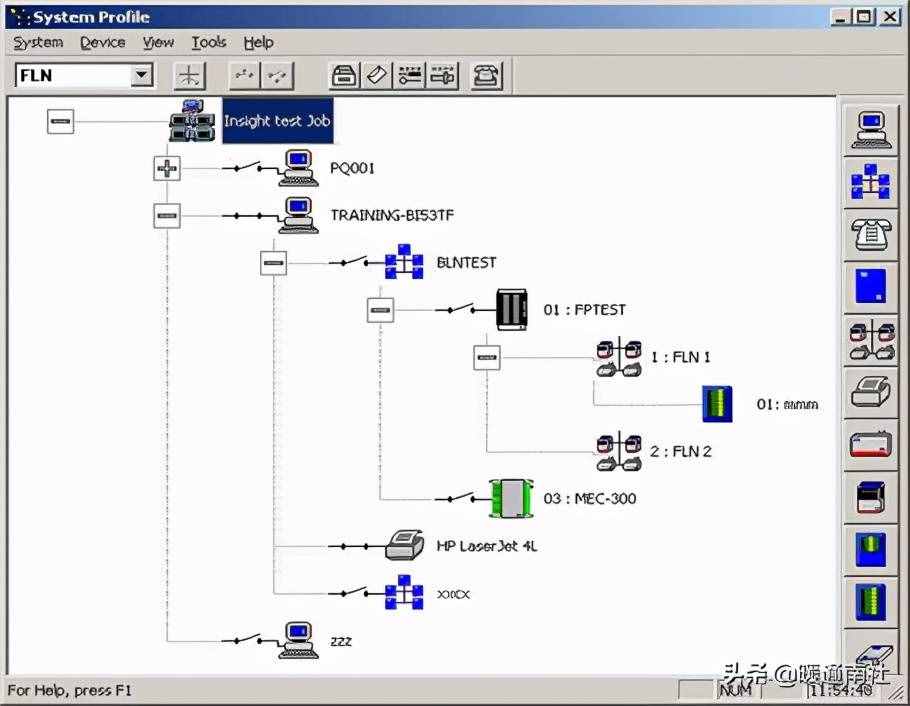

构建网络结构：
定义项目；定义工作站；定义通信网络；定义 DDC；定义其他设备（如打印机等）。
定义监控点：
点类型：实点、虚点。
点地址定义；积分转换关系；点报警定义。

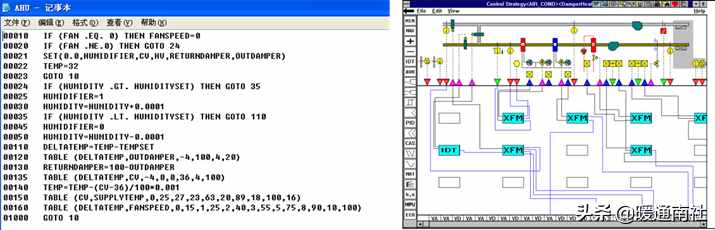

编写控制程序：
高级语言编程，图形化配置编程。

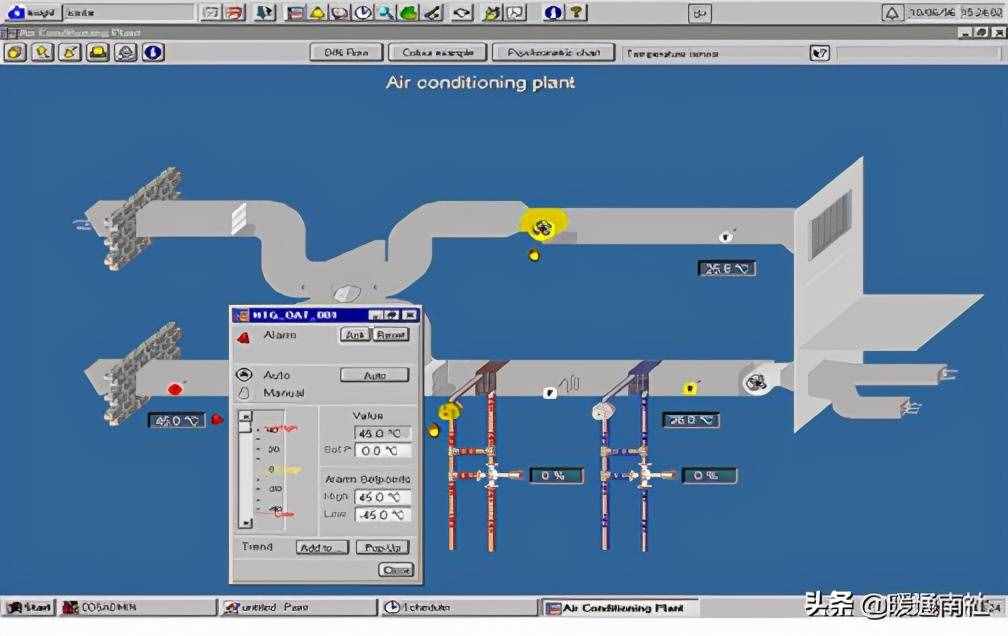

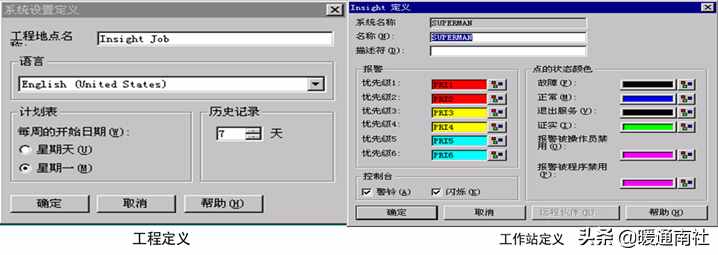

创建图形界面：
使用专用或通用绘图软件绘制背景图形；
定义信息展示模块；
点关联（颜色变化、动画）；
窗口关联（窗口切换）。

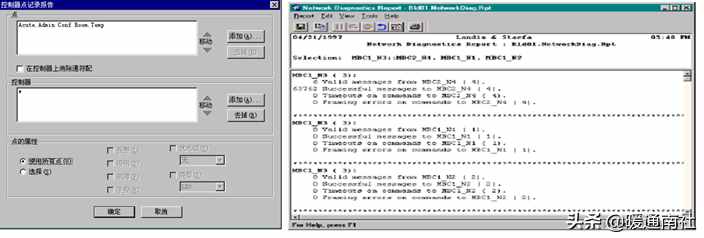

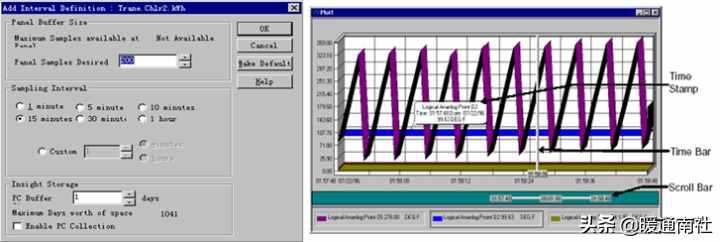

趋势采集与展示：
定义报告：

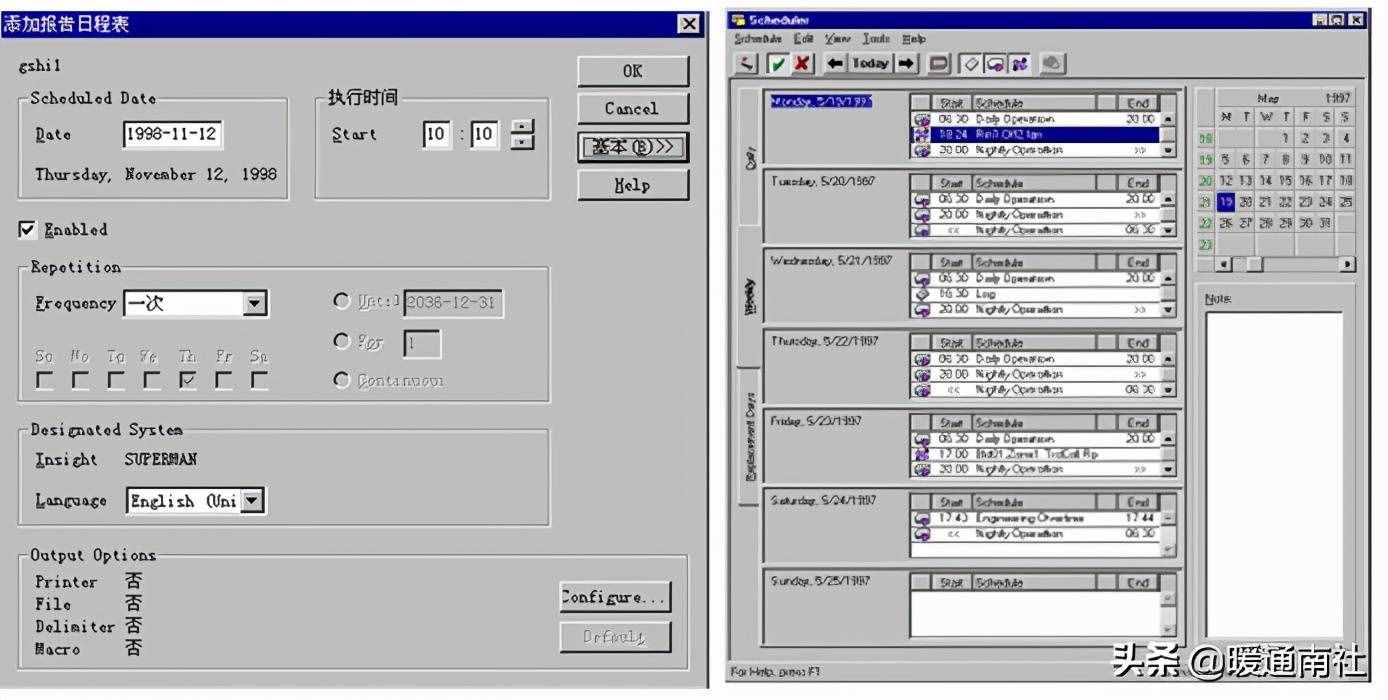

时间表定义：定义区域或事件，定义时间表。
其他功能设置及调试：
网关调试；远程功能设置；报警管理；日志管理；数据库同步；系统备份与恢复等
