YLALY-112C楼宇智能安防布线培训系统（工程型）
一、楼宇智能安防布线实训系统系统概述
楼宇智能安防布线实训系统是为中等职业学校和职业教育培训机构开发的楼宇智能安防布线实训考核设备。该系统是基于智能建筑工程中安防布线系统的特点。设计视频监控、巡更等系统的安装、布线、调试，加强学生在安防布线系统各模块的安装、电气布线、调试、故障诊断、维护等方面的工程能力，适合安装智能楼宇设备运营、物业管理、安防相关专业教学与培训。
该系统基于建筑模型，包括智能楼宇（社区）和管理中心两部分。智能楼宇（小区）可以模拟智能楼宇的保安室和智慧小区的保安室。该系统的项目培训可以测试学生的团队合作能力、计划组织能力、建筑设备安装调试能力、项目实施能力、专业素质和沟通能力。
二、楼宇智能安防布线实训系统的系统结构及组成
楼宇智能安防布线培训系统采用模块化设计，由楼宇模型、对讲门禁子系统、室内安防子系统、外围防御子系统、视频监控子系统、巡更子系统组成。

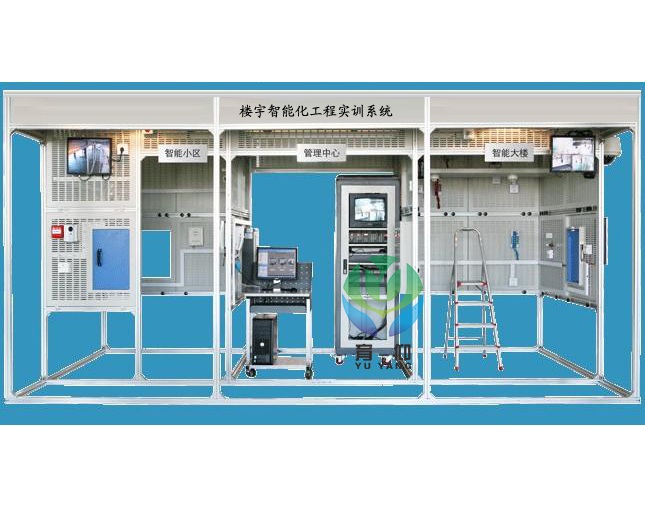

建筑模型由标准铝合金工业型材和网状安装板组成，并配备主电源箱。建筑模型分为智能建筑（社区）和管理中心两部分。智能楼（小区）配备单元门单窗，实现智能小区对讲门禁系统设备安装等工程培训，实现单元、单户可视化。对讲功能。
管理中心实现对安防区域的集中监控管理，配备管理中心机、视频监控柜、监控计算机等典型管理设备。
在智能建筑（社区）安装烟雾探测器、红外探测器、玻璃破碎探测器、振动探测器、门磁、红外辐射和巡逻点。智能楼宇（社区）的房间窗户安装窗帘探测器，实现室内安防和周界防御功能。
在管理中心区域和安防区域，安装典型的监控设备（球型摄像机、红外摄像机、螺栓、一体化球形摄像机等），实现重点区域的视频监控。显示器有两台楼宇自控安防门禁，一台是17英寸的液晶显示器，另一台是14英寸的CRT显示器。
系统中的各个模块可以独立调试和运行，也可以通过接线和配置进行联动和训练。工程桥梁用于实现功能区之间的系统连接。
三、楼宇智能安防布线实训系统技术参数
输入电源：单相三线～220V±10% 50Hz
工作环境：温度-10℃～40℃ 相对湿度≤85%(25℃) 海拔＜4000m
训练器容量：≤1.0kVA
尺寸：××
安全保护：具有漏电压、漏电流保护，安全指标符合国家标准
四、楼宇智能安防布线实训系统实训项目
智能楼宇安防布线的实施
对讲门禁系统安装、接线及调试
室内安防及周边安防系统的安装、布线及调试
视频监控系统安装、接线及调试
巡更系统安装调试
系统运维
五、楼宇智能安防布线实训系统基本规范
序列号
设备名称
设备规格或型号
数量
单元
1
建筑模型
由铝合金型材框架和安装布线网板××（长×宽×高）组成，分为智能楼宇（社区）和管理中心。该装置采用自攻螺钉和工程塑料夹子安装。
1
塔
2
电脑桌
600mm×600mm×800mm（长×宽×高）
1
塔
3
钢凳
Φ300mm×450mm（圆×高）
1
捆
4
铝人字梯
900mm×250mm×（长×宽×高）
1
捆
5
工程塑料夹
20mm×10mm×11mm（长×宽×高）
300
片
2、楼宇智能安防布线培训系统系统配置
序列号
名称
配置内容
评论
1
对讲门禁系统
包括彩色可视室外主机、普通壁挂式室内分机、管理中心机、网络设备、层间分配器、通讯转换模块、管理软件、非接触卡。
2
视频监控系统
包括高速球机、彩色球机、红外摄像机、螺栓、矩阵主机、硬盘录像机、监视器。
3
室内安全和周边安全系统
包括振动探测器、玻璃破碎探测器、温度探测器、烟雾探测器、可燃气体探测器、红外探测器、门磁、红外光束探测器、声光报警器、报警按钮、红外窗帘探测器、大型报警主机、六防区报警器主机、液晶键盘、多路总线驱动器、RS232打印机接口模块。
4
巡逻系统
包括巡检器、通讯电缆、充电器、信息按钮。

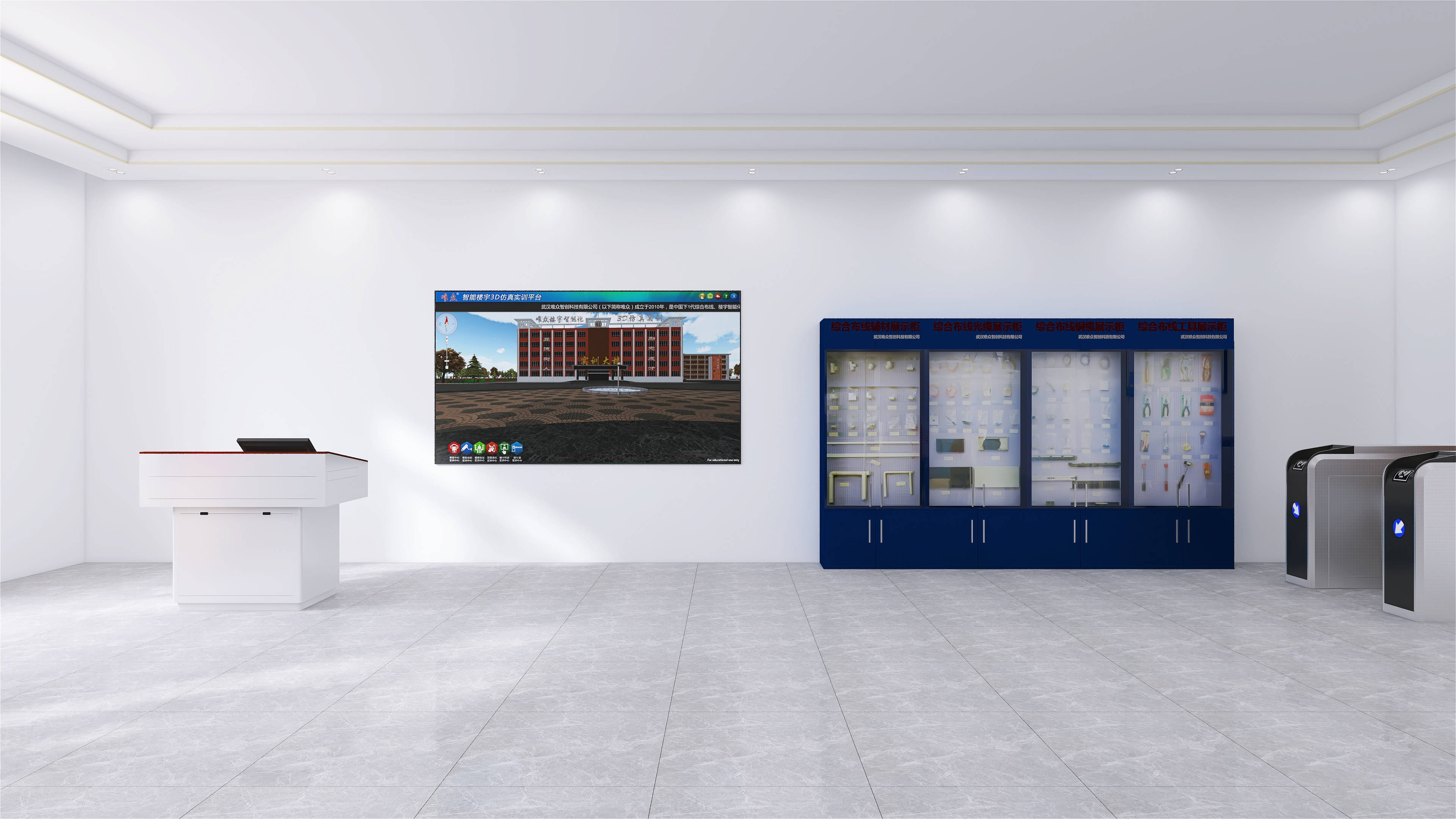

楼宇自动化实验室简介
设立楼宇自动化实验室，配合“建筑设计与楼宇自动化”的理论教学。是建筑设计与楼宇自动化课程中重要的实践教学环节。通过本课程的实验楼宇自控安防门禁，学生可以进一步掌握《建筑设计与楼宇自动化》基础理论，并要求学生能够独立分析和排除实验仪器设备的常见故障，并能够使用现有的实验装置，仪器和仪表，以正确获取和处理实验数据。
主要设备：太阳能光伏模拟发电实验系统、供配电技术实验装置、电站综合自动化实训考核平台、变频恒压供水系统实训装置、楼宇智能化工程实验系统、群控多层电梯培训设备、停车场管理系统、中央空调自控系统综合培训仪、微电脑。
设置主要实验：中央空调自控系统实训、智能停车场管理实训、电气设备实训、自动化装置及继电保护实训、电厂电气运行实训、楼宇自动化管理实训等。
