楼宇自动化系统验收标准

目前的楼宇自控系统项目在实际应用中质量很低。安装后未调试或激活。那里只是摆设，物业不注意这方面的要求。这就是行业的现状。最关键的一点是楼宇自控系统的验收仅仅看画面，好不好用？也没有统一的验收测试标准。

楼宇自动化系统验收标准：

由于国际上没有统一的楼宇自控系统测试标准，楼宇自控系统的验收测试一般以设备制造商的标准为准，可参考国家相关的楼宇控制系统设计标准。以下三点可以认为是构建自动控制系统工程测试的基本原则：

（1）楼宇自控系统的检验是工程检验，不同于实验室检验，必须结合施工设备现场的实际情况制定检验方案。

（2）楼宇自控系统工程检测合格率以设计监测点数为准，当不合格点数超过1%（或0.5%）时，判定系统不合格.

（3）楼宇自控系统工程检验员的专业技术能力应包括仪表、电气、计算机、暖通、控制、给排水等，对楼宇设备的系统和流程有深入的了解，否则很难做到正确准确的检测。

楼宇自动化系统验收先决条件

只有楼宇自动化满足以下条件，才能进行测试系统验收：

（1）楼宇自控系统所有设备，包括现场各种阀门、执行器、传感器等均已安装完毕，线路敷设、接线均符合设计图纸要求；

(2）楼宇自控系统及其自身系统的受控设备不仅安装完毕，还完成了对个人或自身系统的调试；同时对其设备或系统的测试数据必须满足自身系统的工艺要求，如空调系统中的冷水机组必须正常运行，其制冷量、冷冻水进出水压力、进出水温度必须满足空调系统的工艺要求。

（3）检查楼宇自控系统与各系统的联动，信息传输和线路敷设必须符合设计要求。

楼宇自动化验收信息

(1）图纸和文件

系统图、控制原理图、监控点表、技术设计图（大型安装图、控制面板布置图、接线图、电气原理图）、施工管线图（含管线终端图）、软件参数设置表（含逻辑图）、产品说明书（含产品随机资料）。

(2）监控点测试数据表

(3）单机测试报告

(4）软件功能测试报告

楼宇自控系统检测前期工作

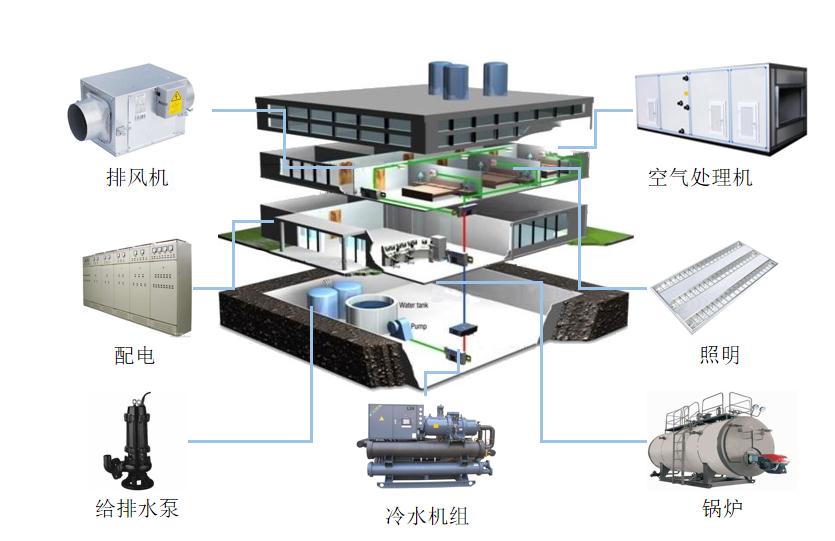

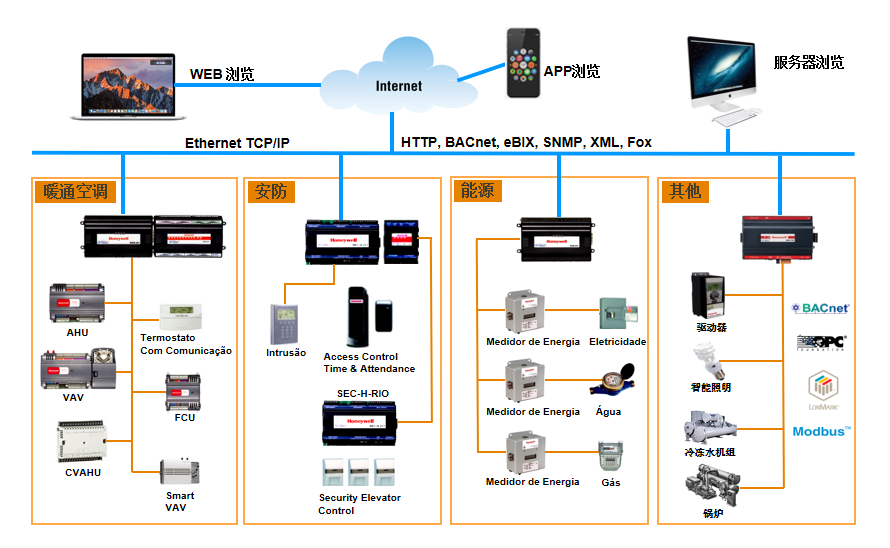

制定楼宇自控系统的检测计划，包括楼宇自控系统的检测工作，需要根据工程设计文件和合同技术文件，充分了解整个系统的功能和性能指标。被测系统业主和工程承包方需提供的主要文件必须包括：系统选型论证、系统规模容量、控制过程描述、系统功能描述及性能指标、楼宇自控系统结构图、各子系统控制示意图、楼宇自控系统设备布置及接线图、楼宇自控系统监控相关配电箱电气原理图、现场设备安装图、DDC站和中央管理工作站操作员站监控过程流程图、中央监控室设备布置图、楼宇自控系统供货合同和工程合同、楼宇自控系统施工质量检验记录、相关工程设计变更单、楼宇自控系统运行记录投产后三个月。在此基础上楼宇自控系统拓扑图，根据楼宇自控系统的验收标准，制定了一套实用、合理的楼宇自控系统测试方案。楼宇自控系统施工质量检验记录、相关工程设计变更单、楼宇自控系统投运后三个月的运行记录。在此基础上，根据楼宇自控系统的验收标准，制定了一套实用、合理的楼宇自控系统测试方案。楼宇自控系统施工质量检验记录、相关工程设计变更单、楼宇自控系统投运后三个月的运行记录。在此基础上，根据楼宇自控系统的验收标准，制定了一套实用、合理的楼宇自控系统测试方案。

楼宇自动化系统工程测试内容

检测一般分为三个层次：中央监控站、子系统（DDC站）和现场设备（传感器、变送器、执行器等）进行功能检测。

1、中央监控站检测

中央监控站检测的项目如下：观察中央监控站现场状态的变化，中央监控站屏幕上的状态数据是否不断刷新及其响应时间；通过中央监控站控制下属系统的模拟量输出或数字量输出，观察现场执行器或物体动作是否正确有效以及动作响应返回中央监控站的时间；

当DDC站输入侧人为制造故障时，观察报警故障数据是否记录在中央监控站的屏幕上，并发出声音提示及其响应时间；

人工制造的中央监控站断电。恢复供电后，中央监控站是否丢失数据，是否能自动恢复所有监控管理功能；检查中央监控站是否对操作人员下达操作权限，以确保BA系统的安全。. 应从拒绝非法经营、擅自经营等方面进行确认；

人机界面是否本地化，中央监控站屏幕可通过屏幕查询和控制设备状态，观察设备操作过程是否直观易操作，从而确认界面的友好性；

检测中央监控站是否具有设备组状态自诊断功能；

检测中央监控站的显示器和打印机是否能以报表图和趋势图的形式提供所有或重要设备的运行时间、区域、数量和状态信息；

检查系统是否提供系统设计、应用和图形创建的软件工具；

检测中央监控站设定的控制对象参数与​​现场测量的对象参数是否与设计精度一致；检测中央监控站显示各设备运行状态数据的完整性和准确性。

2、子系统检测

子系统（DDC站）是一个可独立运行的计算机监控系统（下位机），对现场各种传感器和变送器的过程信号进行连续采集、计算、控制和报警，并传送到（上位机） ) 通过通信网络。机）中央监控站数据库，用于中央监控站进行实时显示、控制、报警、打印等。检测子系统的项目如下：

启停施工设备，观察相关设备和执行机构的动作顺序是否符合工艺要求；

改变施工设备工况设定值，观察相关执行机构动作的顺序/趋势是否符合工艺要求；关闭人工制造中央监控站，观察各子系统（DDC站）是否能正常工作；

如果人工制造子系统（DDC站）断电，恢复供电后，子系统能否自动恢复到断电前设定的运行状态；

人工制造子系统（DDC站）与中央监控站的通讯网络中断楼宇自控系统拓扑图，现场设备是否保持正常的自动运行状态，中央监控站是否有DDC站离线故障报警信号；

检测子系统（DDC站）时钟是否与中央监控站时钟同步，以便中央监控站监控各个子系统（DDC站）。

3、现场设备检测

根据系统设计的监控要求，电信号分为模拟量和开关量。传感器和变送器是将各种物理量（温度、湿度、压差、流量、电动阀门开度、液位、电压、电流、功率、功率因数、运行状态等）转换成相应电信号的装置。执行器是根据DDC输出的控制信号工作的装置。现场设备检查项目如下：

检查现场传感器、变送器、执行器、DDC盒的安装是否规范合理，维护方便；

检查中央监控站显示的数据和状态是否与现场读数和状态一致；检查执行器的动作范围和动作顺序是否与设计工艺一致；

当参数超出允许范围时，是否产生报警信号；中央监控站控制下的执行器是否正常运行。

三级检查后，可对BA系统的实时性、可靠性、安全性、易操作性、易维护性、设备安装质量、控制精度等进行综合评价，并对存在问题提出整改建议。被提出。通过整改，检测到的BA系统可以达到正常运行的效果。
