概述 由于楼宇暖通空调控制系统的调试是一项系统性的工作，制定一套行之有效的调试方案是非常有必要的。调试计划不仅要规定调试方法、调试步骤、调试单位的分工，还要明确各种设计参数、测试方法和测试指标的校准方法等一系列技术措施。调试计划应全面介绍系统调试中的重点和难点。本部分内容应经设计及相关技术部门批准，并符合工程技术文件的有关规定。为了更快更合理的完成整个楼宇自控系统的安装，楼宇自控系统的布线和调试需要精简，即当部分楼宇完成安装布线工作后，才开始调试工作。但在调试前，需要确认是否满足以下条件： 调试区的门钥匙是否有楼宇自控系统要调试，基本步骤如下： DDC调试（上电及基本设置）点地址等） 调试准备工作 A、铺设线路、传感器 检查设备仪器安装情况（谁施工谁检查），排除可能对系统造成较大影响的隐患，分析和分析及时解决可能影响试验数据和控制效果的因素。, 请总包商指导有关施工单位解决。B、施工单位应对需要设置的参数和指标进行复核，核对机电部门提供的试验和实验数据，有条件的，进行复核。C、与机电单位共同编制调试计划，或根据机电单位提供的调试计划和调试报告自行安排调试工作。对涉及重要设备和具有一定风险的设备的调试工作，机电单位应配合专业操作人员在场协助调试楼宇自控调试，并请有关监理单位进行指导和监督。

楼宇控制系统本体调试包括DDC连接、控制点程序加载、系统各单元的基本软件编程、配置、逻辑和地址设置，包括各网络节点的图形制作、名称、地址和代号。等待网络打开。这部分工作由负责系统的建设单位确定完成清单。根据面板列表，无需等待现场调试生产，即可生产数据库，减少现场调试工作量。根据空调示意图和平面布置图，动态图形界面的底图已经基本完成。DDC的调试步骤（MBC、MEC与MBC基本相同）调试前，请确保电源模块、已安装开路处理模块和点模块并关闭 MBC 电源。如果MBC有扩展盒，先调试MBC盒，慢慢调整扩展盒。具体步骤为：上电前，断开24V电源和MBC底板上的连接端口，用500V绝缘测试台测试箱体绝缘情况，并做好记录；提供校准测试表；用万用表检查各点是否短路或对地短路，检查各DO点电压是否正确；检查线路供电是否正确，变压器后的24V是否正确；安装MBC电源模块和开路处理模块；打开打开的处理模块的前盖，露出AA电池，

使用万用表测量电池的电量。如果没有问题（1.5V），启用电池。安装或拆卸电源模块或打开处理模块时，请确保 MBC 的电源开关处于关闭位置。可能损坏电源模块或打开处理模块。上电前，先将24VAC电源插头拔下MBC底板，用万用表测量电源电压是否为24VAC，其下端是否与MBC盒接地，如果极性接反会导致设备烧毁。合上开框处理模块的上盖，打开电源。检查开路处理模块前面的红色（低电量）灯是否亮。如果灯亮，电池电量不足需要更换电池，直到指示灯熄灭；观察打开的处理模块上的（状态）灯是否闪烁。进行下一步，如果不闪，请参考MBC维修手册或寻求当地西门子楼宇科技公司的支持；将笔记本电脑、PC等终端设备连接到开放式处理模块右侧的MMI端口。与MMI端口的通信速率一致。开放处理模块出厂默认通信速率为：MMI端口，MMI/；登录MBC并设置其地址和通信速率（以下设置仅适用于2.0及以上版本适用于内置Hyper软件，进入Port模式，端口设置为1个数据位, 1 个停止位，无奇偶校验位； ii．当屏幕显示“>Time, , , Hello?”时，输入“H”表示“Hello”；iii. 然后，输入高级默认用户名“HIGH”并回车；iv. 输入密码“HIGH”并回车；">点，，时间，，，，，再见？" 出现，输入“S”选择“”，“H”选择“”，“F”选择“”，“C”选择“”，进入配置菜单；vi.“L”，选择“bLn”，进入系统通信速率，如； vii.当MBC有FLN网络时，输入“F:”，选择“Fln”，输入FLN网络速率，默认为网关的； viii.输入“A”，选择“”，然后输入这个MBC的地址（注意：MBC地址不能在同一个主干上重复，

注意：当多个开放处理模块插入同一个MBC机柜时，只有一个开放处理模块的M-Bus设置为“”，其余必须设置为“” 在“”菜单中，选择“”，输入“H”；iii. 在“”菜单中，选择“”，键入“F”；iv. 在“”菜单中，选择“”楼宇自控调试，键入“D”；直接在操作终端上显示报表，然后选择“这里”，输入“H”；如果要向打印机报告，选择“”，键入“P”；六。再按回车，显示当前打开的处理模块的设置，如果显示设置正确，可以进入下一个调试工作，否则需要重新设置。使用 CT 或下载数据到 DDC，或使用上位机下载数据库到DDC MBC 共点模块类型为DI：4D20 AI：2I420、2U10、2P1K AO：2Y10S、2Y420 DO：2Q250 通常，选择点模块时，需要监控信号类型为决定。在进行单点调试前，工程师应先确认模块类型是否错误，然后进行下一步调试。具体：DI点需要确认是否为无源干接点；AI点需要确认是电流信号、电压信号还是电阻信号，如果是电流信号，它的信号范围是4~20mA，如果是0~20mA，可能需要结合标准电阻转换成电压信号，然后发送到2U10模块。如果信号为4~20mA，可直接输入2I420模块。>; 模拟量控制如阀门控制AO点，一般采用0~10V电压控制信号，选用2Y10S模块，但如果被控装置只接受4~20mA电流信号，或者距离较远，客户需要使用电流信号控制减少如果有干扰，选择2Y420模块；2Q250模块的DO点为无源干接点，因此受控设备需要供电，流过该干接点的电流不能超过1A。

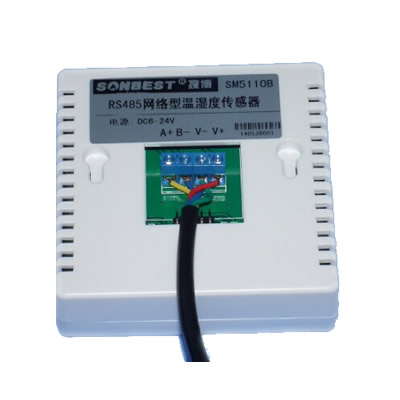

根据MBC中各点的单点调试，可根据系统或根据DDC盒子逐一进行调试。记录当前 BA 系统显示的状态和设备的实际状态 ii. 模拟通过短路或断开现场接线端子来改变设备状态。iii. 记录BA系统显示的状态和实际状态。六。如果是报警信号，测试其报警响应时间 vii。如果响应正确，则可以设置DDC与现场受控设备之间的自动控制模式。命令设备打开 iii. 记录设备的实际开关状态 iv. 命令设备关闭记录 设备的实际切换状态 vi．将设备恢复到原始状态 vii。现场单点校准） 用手或呼气读出BA系统内的温湿度值 用其他方法改变传感器周围的温湿度变化，观察系统内的读数是否也相应变化，以证明传感器是否能正常工作。将此值与 BA 系统测量的值进行比较。高精度，现场单点验证）读取BA系统中的温湿度值，用手或呼气改变传感器周围的温湿度变化，观察系统中的读数是否也随之变化证明传感器是否可以正常工作。将此值与 BA 系统测量的值进行比较。相对误差小于1的温度。湿度为5%。

现场调试仅证明传感器能否正常工作。气压差传感器读取 BA 系统中传感器的值。改变变频器频率或切换空调机组改变气压（差值）变化，观察系统内读数是否有相应变化，证明传感器是否能正常工作 连接标准差压表和传感器与三通并联，观察标准值是否与传感器值匹配，记录模拟输出-AO（如变频调节、电加热调节、调节阀控制、风门调节等）BAS问题在 0、25%、50%、75%、100% 时打开设备的命令 ii. 用万用表测量DDC输出和反馈值；iii. 判断频率、电压、控制阀开度等是否与控制信号相一致。响应 正确合格的数字输出-DO（如风扇开关控制等） 设置DDC与现场受控设备之间的自动控制方式 ii．命令设备打开 iii. 命令设备关闭 iv. 状态六。如果响应正确，则为合格。根据各空调机组的空调原理图，绘制BA动态图形画面，导入PPCL程序。根据系统功能说明一一检查该功能是否在系统中体现（详见控制说明或设计院控制。工艺要求） 冷/热水管上安装水温传感器，通过趋势图记录保存，监测主管水温是否稳定正常。自动启停控制是根据时间表中预设的时间进行自动启停控制，以检测机组是否按时间控制程序启停。

检查机组的模式控制过程是否正常运行。（判断机组是在晨起模式还是停机模式下运行） 检测机组的联锁和启停控制过程。（例：风机、水阀、电暖器是否联锁控制，风机停止时，关闭冷/热水阀、电暖器等） 检查机组制冷/制热/超季自动控制过程是否正常正在正常运行。（判断机组是否运行在制冷模式、制热模式或过季模式） 检查机组正常运行控制过程是否正常运行。（检查机组气阀的调节值是否，水阀调节值和电加热器调节值根据控制工艺程序自动调节；电加热后的送风温度和程序控制后的室内温湿度是否保持在稳定值等）在正常控制过程运行过程中，记录每个被监控房间的室内温湿度并保存为趋势图。在精密调试阶段，由于部分空调系统为精密空调，涉及的实验室数量众多，各个实验室的测试项目和工艺要求不同，对应的暖通空调系统也不同。控制参考点的设置实验室的位置和形式也会有所不同。必须根据各实验室的具体情况，逐案处理。而且，能否最终满足设计的精度要求，还需要施工和暖通空调等工种的密切配合，才能使项目取得成效。因此，在空调系统的初步调整完成，并且整个空调系统已经稳定运行一段时间后，要对空调系统的部分进行准确的调试。

这部分工作应该以楼宇控制系统为基础，因为达到精确控制要求的主要手段都掌握在楼宇控制系统中。包括各种精密传感器的数据基础、送风温湿度控制、外部环境监测等。在精密调试阶段，要注意以下几个方面： 精密传感器的标定和校准。它是空调系统调试的效果验证装置，也是空调系统控制的数据基础。因此，传感器的精度和精度要求直接影响控制效果。因此，仪器的校准和校准非常重要。除了传感器出厂时的精度校准测试外，还应在现场安装的条件下进一步测试传感器的精度和响应能力。传感器在未来实际运行环境中的测试值应与精密的物理/电子仪器进行比较。. 测试值与控制区实际值的比较。如果传感器的安装位置不在温湿度精确要求的范围内，传感器所反映的温湿度将不能代表控制区域的实际情况。需要将传感器和控制区域的测量值进行比较，得到准确的校准值。从目前的实际情况来看，安装的传感器数量较少，提供10个数据库以满足精密控制的要求有一定的局限性。安装位置，并获得更准确的经验值。对于一个安装了多个传感器的房间，要看每个传感器的监控区域是否有相应的调整措施。如果是，考虑各个领域之间的相互影响；调整方法只有一种，那么如何选择多个传感器测量的参数值也应该根据实验结果进行分析判断。对于一个安装了多个传感器的房间，要看每个传感器的监控区域是否有相应的调整措施。如果是，考虑各个领域之间的相互影响；调整方法只有一种，那么如何选择多个传感器测量的参数值也应该根据实验结果进行分析判断。对于一个安装了多个传感器的房间，要看每个传感器的监控区域是否有相应的调整措施。如果是，考虑各个领域之间的相互影响；调整方法只有一种，那么如何选择多个传感器测量的参数值也应该根据实验结果进行分析判断。

控制系统调谐的调整。从传感器数据的采集，到控制系统采取相应的设置方法，达到相应的控制效果，包括水阀的调节、送风量的调节、送风湿度的调节。和许多其他因素。因此，需要对系统进行调整。反复测试和测量以获得最有利的控制方法和经验值，并利用这些经验值进一步调整各个传感器和控制元件，以满足动态条件下的控制要求。单台DDC调试完成后，启动网络调试，检查各个DDC的地址设置。添加要连接到中央工作站的DDC名称及其对应位置。读取中心站上 DDC 的数据。如果数据可以正常读取，则同中央站组网成功 11 10 空调系统调试流程： 楼宇控制系统带载调试 楼宇控制单元单机调试空调系统带载 精密空调的精度调节能否满足精度控制要求？机电系统单机调试是否正常？1211调试计划安排：序号日期调试内容人员安排说明2006-9-1现场情况检查，包括DDC上电前的准备工作（包括绝缘测试）；上位工作站软件安装调试人员 3台UPS电源，6台DDC机柜电源已全部到位 2006-9-2 DDC上电，地址设置和网络通讯；上位机软件安装、数据库导入调试人员 2 2006-9-3~5AHU-1 单点调试及动态图形相关调试人员 2 电源、5 月变频 2006-9-6~8AHU-2 单点调试及动态图形相关调试人员 2 电源、冷却、加热 (08:00~18:00） 2006-9-9~11AHU-3 单点调试和动态图形相关调试人员 2 电源、冷却、加热(08:00~18:00） 2006-9-12~14AHU-4 单点调试和动态图形相关调试人员 2 电源、冷暖 (08:00~18:00）@ > 2006-9-15~20 程序下载、空调系统自动联动运行调试及运行效果观察、验收、
