【摘要】本文简要介绍了楼宇自控系统的组成、设计原理、监控内容、控制方式和系统架构。

关键词：楼宇自控系统设计原理、监控内容

随着科技的飞速发展，人们对安全舒适生活的需求越来越高，而当下智能建筑的兴起正是为了满足这种需求。楼宇自控系统作为智能楼宇的重要组成部分，是楼宇智能化的基础楼宇自控通讯协议，因此楼宇自控系统具有巨大的使用价值。

1.楼宇自控系统的组成

楼宇自控系统监控包括以下内容：

1.冷热源系统（包括冷水机系统和热交换系统）；

2.空调、新风及送排风系统；

3.给排水系统；

4.变配电系统；

5.照明系统；

6.电梯系统。

2.楼宇自动化控制

2.1 冷水机组控制

2.1.1 监控内容及控制方式

2.1.2 系统压力控制

在主供回水管之间设置压差传感器，调节主供回水管压差旁通阀，保持系统压力稳定（即根据负载调节冷冻水量）。

2.2热水系统

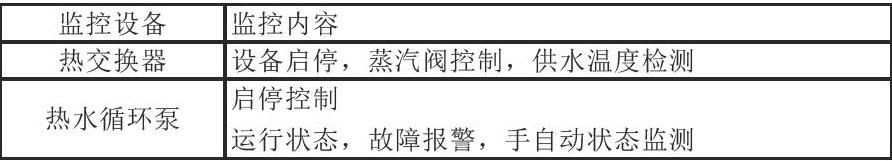

2.2.1 监控条件

根据热泵系统监测功能表，监测机组及整个热交换系统的以下工况：

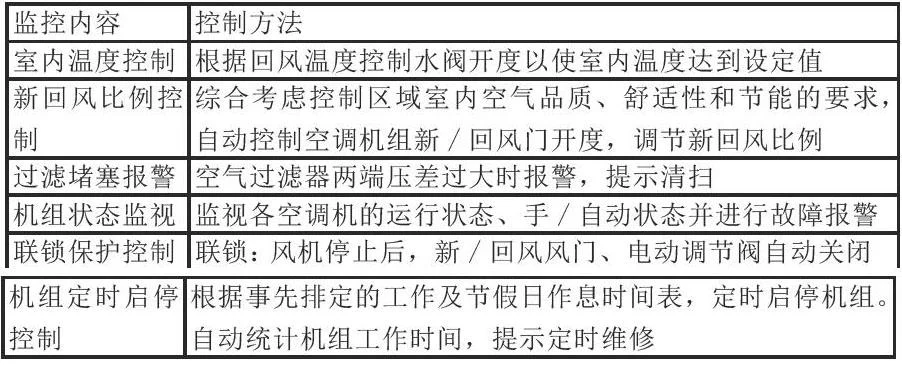

3.3 空调机组监控

3.4 送排风机监控

1）工频风机：风机启停、运行状态、手动自动状态、故障报警；

2）变频风机：风机启停、运行状态、手动自动状态、故障报警、变频控制、变频反馈；

3） 一氧化碳：浓度监测；

3.5 给排水系统监控

1）水池、水箱：高低液位报警；

2）潜水排污泵：泵启停、运行状态、手动自动状态、故障报警；

3 系统架构

楼宇自控系统由通过网络连接的中央管理站、现场控制设备、传感器、执行器等设备组成。楼宇自控系统监控中心通过现场控制器实现对楼内空调系统、送风和排风系统的直接监控，通过网关或标准通讯实现与空调冷热源系统的集成控制协议。

系统采用管理层和控制层两层网络结构。动态图控显示软件操作站与网络通讯设备通过管理层网络相连接。采用分布式智能控制系统，控制层网络中的任何节点故障都不会受到影响。系统的正常运行和信号的传输。

3.1管理网络

管理网络连接系统自身的管理设备，将楼宇设备监控系统中的所有监控信息及时反馈到信息共享管理系统中的中央数据库，获取信息共享管理的相关运行信息系统，从而实现相关信息的整合。双向沟通。

3.2 控制平面网络

3.2.1 网络控制器：

具有完整的设备管理系统和直接数字控制器应用程序的内部能源管理程序；全面的报警管理、数据记录、操作员控制和监控功能；具有现场控制器的协调和管理功能；通过楼宇网络楼宇自控通讯协议，网络控制器应具备信息共享功能；通过控制网络，可以实现与现场控制器共享信息的功能。

3.2.2 现场控制器：

现场控制器的设置应根据自动控制系统的规划、控制点表和控制所需的设备。通过现场控制总线，实现控制器之间的信息共享；内置控制器能量管理程序；具有管理各种报警、运行控制和监控的功能。

3.2.3 网关控制器：

具有与“第三方”设备进行读写的功能；具有开放、标准化的通信协议；具有协议转换功能；它具有与网络控制器和现场控制器共享信息以协同工作的功能。

3.2.4 传感器要求：

根据系统对被监控设备的具体使用要求，选用不同类型的传感器。传感器精度合理，具有长期工作性能稳定可靠、使用寿命长的特点。

4。结论

智能楼宇自控系统涵盖计算机技术、自动控制技术和信息通信技术。和应用达到新的高度。

【参考】

[1] 刘国林，楼宇自动化系统，机械工业出版社，2002
