一、新型智能医院及医院楼宇自动化系统

1.1智慧医院的概念

现代医院的基本内涵包括智慧医院、人文医院、科技医院、法制医院、绿色医院五个方面。医院智能化建设是满足医院现代化需求的必然选择。

所谓智慧医院，就是在医院里使用一套智能系统来优化医院结构（包括楼宇结构、人流物流结构、系统设置结构等），它集成了高优质的服务和高效的管理，营造安全、舒适、温馨的环境，从而节省人力物力，降低运营能耗，最终为患者和医务人员提供快捷便捷的服务。工作环境好。

智慧医院系统由临床信息系统（CIS）、管理信息系统（MIS）、医院信息系统（HIS）、楼宇信息系统（BIS）三部分组成，具体如下：

其中，楼宇信息系统（BIS）即楼宇自动化系统在医院行业中发挥着关键作用。台达针对医院行业对楼宇自动化的需求，编写了医院行业楼宇自动化系统解决方案。

1.2医院环境的特殊要求

医院环境要求较高的舒适度，这关系到患者的治疗和康复以及医务人员的身体健康。良好的空气质量已成为治疗疾病、减少感染、降低死亡率的重要技术保障。因此，应充分注意医院环境的特殊要求。

1、卓越的空气净化

医院手术室等场所的空气洁净程度直接关系到患者的生命安全。此外，医院是患者集中、空气污染严重的地方。相对恒定的温度和相对封闭的环境会增加感染的概率。因此，医院空调必须具备高效、持久、稳定的空气净化功能，以消除空气中的微生物和化学气体污染。

2、设备本身清洁度极高

为保证空气清洁，医院空调设备内部和通风管道必须保持清洁，否则细菌会大量繁殖，造成室内空气“二次污染”。要解决这个问题，必须选择开放式空调设备，让维修人员每隔几天或几十天就可以轻松清洁空调设备内部和通风管道。

3、充足的新鲜空气

患者高度依赖空气新鲜度，尤其是在病房中，通常会有多人护送。缺乏新鲜空气很容易因缺氧而导致病情加重或其他疾病。为保证新风量充足楼宇自控维修，除了设备外，还必须有检测运行中新风量的仪器。

4、有组织的气流方向

气流组织的形式直接影响细菌和有害物质的传播，甚至造成交叉感染和化学、放射性污染。新鲜空气应从低处进入室内，使室内形成“新鲜空气湖”。

5、适宜的温度和湿度

温度是治疗疾病的手段。不同类型的患者有不同的温度要求。患者体质较弱，对温度非常敏感，温度的微小波动都会导致病情加重。许多医疗器械对温度也有特殊要求。湿度与病原体密切相关。湿度越高，细菌的存活时间越长；一些特殊患者，如呼吸道疾病患者，需要严格控制湿度；精密的医疗设备只有在一定的湿度下才能正常工作。医院空调的每个部分都应该能够独立控制温度和湿度。

6、低噪音

噪音不仅影响病人的休息，而且影响病人的康复。这也增加了医务人员的压力，降低了他们的注意力和思维。空调系统是医院的主要噪音来源，必须给予高度重视。

7、非常可靠

医院是一个不能停止运行的公共服务机构，这一特性决定了它的空调系统不允许出现任何错误。在一些重要的科室如手术室、产房、重症监护室、早产儿室等，如果空调系统突然停转、故障，可能会危及病人的生命。因此，医院空调系统的可靠性高于其他任何地方。

8、易于频繁维护

空调系统内部积聚灰尘和细菌，温度和湿度非常适合细菌生长。因此，空调系统内部会成为细菌的滋生地，严重污染室内空气。因此，空调的末端、空气净化装置和风道应易于拆卸和清洗。

9、必须定期监测

为保证医院中央空调系统的正常运行和室内空气质量，必须制定严格的监测制度，定期监测空气质量。特别是对一些重要指标，如空气粉尘浓度、细菌含量、氧气含量等进行了集中检测。

为了满足医院环境的特殊要求，楼内设备的监控需要提升到一个新的水平。因此，台达针对医院行业提出了楼宇自动化系统解决方案，用于监控楼宇内的设备，保证医院环境的舒适度，同时提升医院内设备的运行效率。

二、医院行业楼宇自控系统设计原则及设计依据

2.1设计原则

在医院行业的楼宇自控系统中，台达基于多年的经验，本着“设备先进、技术齐全、功能齐全、配置合理、节约成本”的原则设计楼宇自控系统。

实用先进

医院楼宇自控系统按照智能楼宇设计标准设计，参考医院相关行业设计规范，设备全部采用当前国际主流技术和系统产品，确保系统前期选用以及未来系统性能在先进技术方面的提升性方面的可持续性。

标准化和结构化

医院楼宇自控系统的设计不仅符合国家相关标准，而且根据系统的功能要求，实现系统的标准化和结构化，能够全面体现当今的先进技术。

台达的楼宇集成系统是一个完全开放的系统。通过编译相关分控系统的接口软件，解决不同系统和产品之间接口协议的“标准化”，使其具有“互通性”。所有接口均基于标准 TCP/IP 数据接口协议和内容。

集成和可扩展性

医院楼宇控制系统的设计遵循综合规划的原则，有足够的余量满足未来发展的需要。台达楼宇控制产品集成多种通讯标准协议，包括LON、KNX、M-BUS等协议。同时，台达主控内置网关功能，可通过协议转换与医院内的设备连接。

提供的系统应用软件严格按照模块化结构开发；系统软件功能模块完全根据用户的实际需要和控制逻辑编写而成；

可靠性

楼宇自动化系统负责整个医院大楼内设备的正常运行，任何故障都会给医院带来严重损失。

台达医院的楼宇自控系统是一个高可靠性和容错性的系统，使系统能够不间断的正常运行，并有足够的延迟来处理系统故障，以确保在发生意外故障和紧急情况时，系统可以维持正常运行。

综合节能管理的合理性

应用于医院的楼宇自动化系统和能源管理系统，应采用准确的计量方法和合理的算法，对楼宇内设备的能耗进行统计和分析，以达到节能管理的目的。

台达的楼宇自动化系统可以合理控制医院内的设备。同时，根据能源在线管理系统给出的能耗分析数据，可以按需分配能源，提高医院设备的节能效果。

三、台达医院工业楼宇自动化系统方案设计3.1设计目的

台达基于丰富的建筑设计经验和医院行业的特点，将医院楼宇自动化系统分为以下几个系统：冷热源系统、空调通风系统、智能照明系统、给排水系统、电力配电系统、电梯监控系统、医用气体系统和能源管理系统等。

1、在医院，使用区域和功能室可以达到设计的空调效果，而未使用区域的功能室没有空调系统；其他区域如通风等高耗能区域按设定时间设置启动设备，最大限度地节约能源和运行成本。这样既能满足实际使用效果，又能有效节约运营成本和能源消耗。同时，台达楼控系统可记录各分店的时间及营运状态，方便统一管理。

2、考虑到管理的现代化，台达的楼宇自控系统可以采集大量的数据楼宇自控维修，比如医院的水、电、气数据、冷热测量，以及各种传感器采集的数据。这些数据为医院管理者分析设备运行状况、维护时间、能源状况和成本计算提供依据。医院管理员可以根据收集到的数据进行各种分析处理，指导制定维修计划、备件库存设置、成本核算、各种计费依据等。

3、考虑到医院行业的特殊功能需求，台达楼宇自控系统可满足医院行业对环境的特性要求，包括房间洁净度控制、房间温湿度控制、微压差控制、风量控制等，如下：

1）洁净度控制——医院洁净手术室各类房间根据细菌浓度分为100、1000、10000、四个等级，空气洁净度等级是必要保障状况。运营部门的清洁度是一个综合指标。台达不仅对运营部净化空调机组的装修、选材、施工、选型进行了全面细致的考量；监测点可以及时反映医院大楼内手术室智能系统的内部环境和工艺设备参数。

2）温湿度控制——在洁净操作部的温湿度控制中，强调湿度的优先控制，这是它区别于普通空调自控系统的最重要的一点。这是因为，据研究，当相对湿度为50%时，浮游生物10分钟后即可消灭细菌，而当相对湿度较高或较低时，即使2小时后，大部分细菌仍存活。台达楼宇自控系统，通过设定合理的室内温湿度参数，及时消除手术室内细菌，确保手术过程中患者环境的安全。

3）微压差控制——为了防止不洁净空气的污染，高海拔地区相对低海拔地区需要保持一定的微正压。声音。规范中要求相邻两个房间的静压为5Pa～10Pa，与室外直接相连的区域应保持不低于15Pa的正压。如果手术室是传染性手术室，则需要保持相对轻微的负压。台达楼宇自控系统通过设定合理的室内送回风量差值，确保手术室微压差的目标。

4）风量控制——运营部新风量需满足60m3/h·人、4～6次换气/h的要求，同时补偿室内排风并保持室内正压，一般为100级 每间手术室不得低于/h，千级和万级手术室不得低于800m3/h，不得低于10万级手术室600m3/h以上。台达楼宇自控系统通过设定合理的新风量来保证手术室的风量控制要求。

3.2 设计范围

台达针对医院建筑特点，为医院行业楼宇自控系统提供系统设计、软件及设备供应与安装、系统安装与调试、系统联动调试、用户培训、验收及售后服务。它主要包括以下子系统：

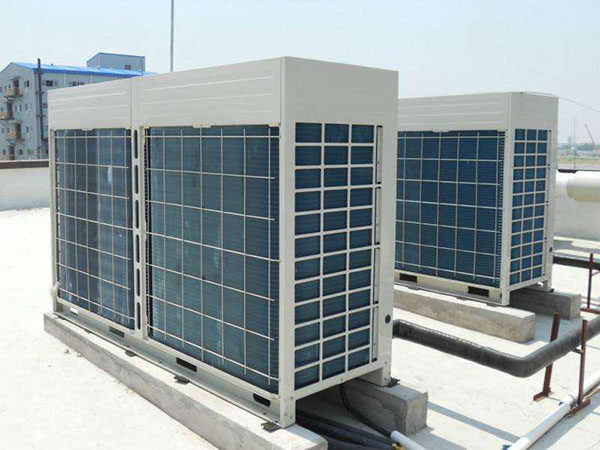

?冷热源系统

?空调通风系统

?送风和排风系统

?智能照明系统

?给排水系统

?供配电设备监控系统

?电梯监控系统

?医用气体系统监控

?医院空气质量监测系统

?能源管理系统

针对医院行业，台达设计的楼宇自控系统，不仅对楼宇内的冷暖通风空调系统、给排水系统、配电系统、电梯系统等设备进行监控和管理，监控和管理医用气体设备。、医院内的空气质量等进行监测，确保患者就医环境的安全。

3.3优化能源管理

医院行业楼宇自控系统通过各种现场控制器对楼宇内各类机电设备进行监控，统一分配所有设备的用电量，可实现对用电负荷的优化控制，有效节省电力，减少不必要的电力消耗。浪费。

台达通过对当前医院行业相关工程案例的分析，结合多年来在楼宇自控领域的行业经验，对医院的主要能耗进行了整体预测分析：

空调：约占总能耗的 60%（或更高），至少 50%

照明：占总能耗的 23%-45%

水泵：约占总能耗的13%~15%

电梯：约占总能耗的8%

医院建筑面积巨大。整栋楼投入使用后，耗电量非常惊人。医院大楼内的各种设备都是“耗电大户”。

医院行业配置台达楼宇自控系统后，可实时采集医院用能设备的用电量、用水量，通过统一的能源管理平台对医院进行综合管理。

3.4 台达楼宇系统网络架构

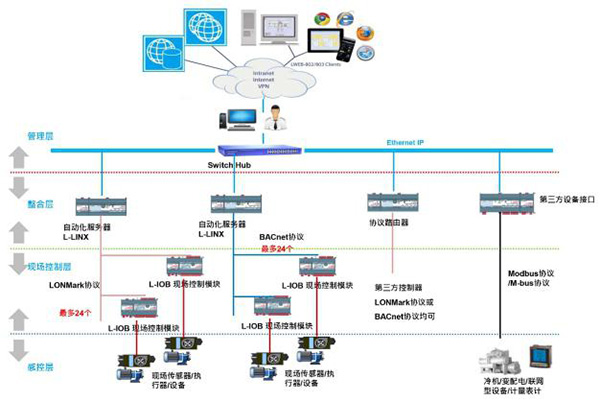

1）管理：LWEB-900楼宇控制管理平台。

2）集成层：包括自动化服务器LINX、协议路由器、第三方设备接口。

3）现场控制层：包括现场DDC控制器、第三方控制器等。

4）感官控制层：主要是现场设备，包括新风风机、送风风机、制冷机组等。
