#1

一般的

1.设计图纸是否齐全，图纸内容是否有遗漏或错误；

2.图纸中设备、管道和管道附件的选择和布置是否合理可靠，是否便于施工、运行和维护；

3.图纸中的平面尺寸、方向、标高、管径、坡度是否正确清晰，平面图、标高、透视图、系统图是否一致；

4.埋地管道的埋深和形式，施工基础、道路等管道的水平间隙和交叉间隙是否符合规范要求；

5.各专业线的方向、交汇处或影响安全的地方是否有矛盾；

6.机房内是否有必要的安装、运维空间。大型设备安装的土建结构是否预留安装维修孔，是否考虑必要的维修和起重设施，结构图中预留孔的位置是否与工艺图一致；

7.管道穿越地下室、水池等结构墙体、地面及穿越伸缩缝、沉降缝的管道是否采取了可靠的防水措施和技术措施；

8.特种设备设计项目的水电预留和接驳是否考虑，设计是否到位。

#2

通风空调图纸联审要点

一、设计说明

重点检查以下条款，是否有特殊说明和明确做法：

1.各系统所用材料的材质及连接方式。

2.各系统的工作和测试压力值。

3.各种阀门和特定功能要求的图示。

4.保温材料的材料要求和施工规范。

5.每个系统的法兰垫片材料。

6.空调系统调试的气压和温度。

7.设备减振实践。

8.空调水系统的恒压形式。

9.是否有冷凝水排放点。

10.泵头是否与建筑高度匹配。

11.管道标识的方法，颜色代码的颜色和宽度。

二、平面图、系统图、大图

1.是否绘制设备、风管平面位置及其定位尺寸，标注设备编号或设备名称，是否绘制消声器、阀门、出风口等部件位置，以及阀门设置是否满足风量平衡。

2.风管是否标明风管尺寸，无系统图或剖面图时是否标高。

3.空调水系统的管径和标高是否标明，坡度设置是否合理，冷凝水管是否已在图纸中标明。

4.垂直风管的方法是钢板或民用风管。

5.车库或公共区域的通风管道安装风口后能否满足净高要求。

6.管道进出竖井的位置是否影响标高，管道能否正常施工。

7.是否标明设备、管线相对于地面和土建梁柱的标高及其尺寸。

8.机房与屋顶设备基础及设备的尺寸匹配。

9.机房内设备布置是否能满足施工维护要求，阀门元件设置是否合理。

10.冷却塔是否安装连接管，供水管是否防冻保温。

11.管道竖井布置是否合理？

#3

给排水供热图联审要点

一、设计说明

重点检查以下条款，是否有特殊说明和明确做法：

1.各系统所用材料的材质及连接方式。

2.各系统的工作和测试压力值。

3.各种阀门和特定功能要求的图示。

4.防冷凝保温材料的材料要求和施工规范。

5.压力管道法兰垫片材料。

6.消火栓具体图册练习。

7.泵头是否与建筑高度匹配。

8.设备减振实践。

9.管道标识的方法、颜色、宽度。

二、平面图、系统图、大图

1.潜水排污泵的集水坑是否装有密封的人孔盖和通风管。

2.消防电梯坑内是否有排水设施。

3.排水系统是否采用雨污分离，第一层和顶层是否设置了排水和雨水管道的检查口，管道与通风管道的连接位置是否可以满足灌水试验要求。

4.热水系统是否有有效的循环系统。

5.消防系统是否有减压、泄压等安全措施。

6.房间是否有地漏或带水点的管井。

7.屋顶是否有测试消火栓，每层喷水系统末端是否有末端放水测试装置，是否有排水措施。

8.卫生间的供水和中水支管是否安装或暗装，水表是否符合规范要求，安装位置是否能满足维修和抄表要求。

9.是否标明给排水设备的尺寸和标高，阀门元件的设置是否合理。

10.机房布置是否合理，是否采取了有效的排水措施。

11.消防稳压设备是否已按图集设置安全阀等保护装置。

12.管线井布置是否合理。

13.在有供暖需求的区域，检查无暖气房间的管道是否有防冻措施。

#4

电气绘图法庭的要点

一、设计说明

1.大体描述与整体设计是否一致，大体描述与子描述是否冲突。

2.防空区域的管道是否为镀锌管，防空门是否有警铃、报警按钮通过。

3.设计说明中设备的安装高度和位置是否与平面图、大图等一致。

二、计划

1.插座、灯具、开关、电话、电视、对讲机、门铃、集中抄线是否有错误或遗漏，安装位置是否合理，是否符合建筑布局。

2.是否有SC7等大型管道0、SC50等大管道铺设在地板上，造成管道穿过，保护层厚度不够，是否有排排集中排列隐藏管道（如进入井道或走廊），导致需要加厚地板或修改安装方法。

3.暗装电箱的厚度与墙壁的厚度是否匹配。

4.电话机房、信息室防静电板的高度是否影响开关插座的高度。

5.灯具、开关、插座的安装位置、方法、高度是否合理；与其他设施的安全距离是否符合规范要求。

6.配电箱的设计位置是否合理，是否方便施工。

7.照明配电箱在电源图和照明图上是否在同一位置。

8.设计的电线、电缆、管径在弯曲时是否符合规范和图集的要求。

9.竖井、机房、配电室等管道密集的地方和小间间的线路要注意。

10.设计中给出的预留孔是否满足施工要求，考虑大型桥梁和管道的回转半径，支路施工空间，大型的方向、转向和连续性插入式母线等线路。箱、柜等是否便于施工和维护。

11.电气图纸和土建图纸中窗、门、后墙的位置和尺寸是否一致，安装在配电箱内的墙的尺寸和结构是否符合安装要求。

12.对于堵漏母线、裸母线等防水性较差的大型线路，应考虑与专业水管的安全距离。

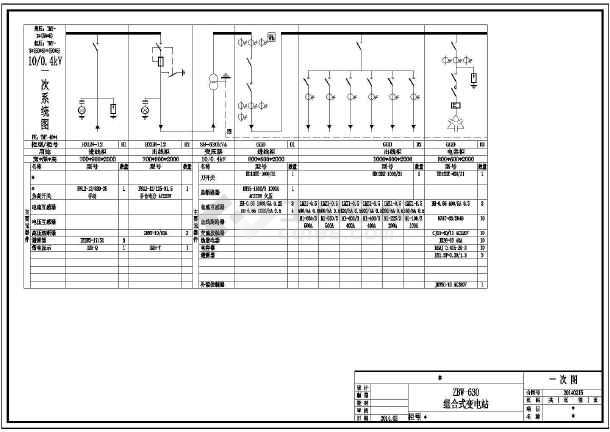

三、系统图

1.确认所有插座电路都应有漏电保护，图纸是否有设置，尤其是后期修改过的插座电路。

2.验证电气图中电气设备（如风机、水泵）的功率和位置是否与暖通空调专业一致，控制回路参数是否匹配楼宇自控图例，线材规格是否符合要求。

3.弱电和防火联动的触头是否符合要求，包括各种电动阀的电压等级要求和位置，各电触头的压力表设置，需要参与的配电箱防火联动，柜体设置弱电接口。

4.在强配电系统中，需要设置消防连接点，与消防系统是否一一对应。

5.对照平面图，检查箱体、柜位、控制电路、所用设备、控制设备是否一一对应，是否合理，是否为陈旧产品，是否系统图与平面图（管径、敷设方式、电缆规格型号）一致。

6.设计的电线、电缆、管径在弯折时是否符合规范和图集的要求，弯折处是否有电缆无法通过的现象。

7.控制系统图中的控制原理是否满足使用功能。

8.弱电所需的电源是否设计成强电；（楼宇自控箱、电视功放箱、综合布线转接柜等。

9.竖井、小配电室的配电箱是否可以布置，门的开启方向是否与配电箱、机柜相交。

四、接地方案、防雷方案、等电位

1.接地装置的铺设与连接、预埋件的铺设与焊接、接地干线的规格及铺设方法、等电位联结的位置、规格及铺设方法、安装避雷器，设备的等电位连接或接地连接和使用的材料；防雷引下线的规范和敷设方法，接地电阻测试点或连接夹的位置和标高。

2.消防、综合布线等布线管道和管道的铺设是否与其他专业冲突，是否合理。

3.了解专业设备接线盒的容量、位置、出线方向是否与图纸一致；以及土建工程是否有特殊要求，如：所用材料（碳纤维增强、预应力等）不允许使用膨胀螺栓等。

4.等电位设计与各专业设计的进出水管位置是否一致，点数是否一致，检查进出水管材质。

5.是否为大型设备设计了单独的等电位触点，如果没有，与设计沟通，看是否可以增加这部分。

6.卫生间等电位箱位置是否合理，检查卫生间其他专业管道材料是否需要等电位连接。

#5

专业之间的关卡

一、水、热、电等专业之间的关卡

1.各专业的设备位置是否冲突，供水（电）和控制位置及容量是否匹配。

2.连接设备的电气线、控制线、管道是否与设备进线连接的位置一致，是否有水阀、易通水或阀件需要维修以上的电气设备。

3.配电室、电井是否有水管通过。

4.专业图纸中的设备标识是否符合一般要求，最好与设计参考样品核对。

5.暖气片和接线盒的位置是否冲突。

6.暖卫图纸上电气设备的位置，用电量是否与电气图纸相符。

7.防火阀是否匹配弱电设置。

8.各工种的安装、调试、调试、试压的协调关系是否明确，是否相互影响。

二、水、热、电、建筑结构专业验证要点

1.消防水池排水阀高度、土建沟高度、水泵吸水口是否符合要求。

2.空调房出风管的位置是否穿过土建砌体墙的结构柱。

3.消防和喷水灭火系统的标高是否穿过横梁。

4.结构图上是否有满足吊装要求的吊装孔。

5.通风系统垂直风管的性质，作为通风管或安装金属风管。

6.专业图纸上屋顶和机房内专业设备基础的尺寸和位置是否与土建一致。

7.外墙上新出风口的大小和位置是否与土建一致。

8.吊顶标高和专业管道标高是否符合安装要求。

9.大型管道安装时是否考虑结构的承载力。
