随着我国高层建筑的不断建设，内部建筑设备也大量涌现。为了提高设备的利用率和合理利用能源，楼宇自控系统应运而生。那么，甲级写字楼的楼宇自控系统是如何组成的呢？

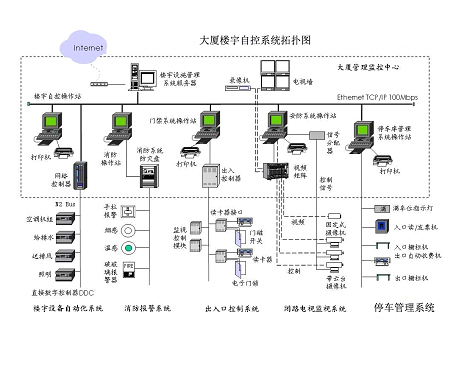

一、甲级写字楼的楼宇自控系统是如何组成的？
（1)楼宇设备运行管理监控，包括：暖通空调系统（HVAC）监控；排水系统监控；送排风系统监控；供配电及照明系统监控；监控电梯运行状况；监控热源系统。
（2)火灾报警与消防联动控制，电梯运行控制。
(3)公共安全技术防范，包括：视频监控系统；防盗报警系统；出入口控制和门禁系统；保安人员巡查系统；车库综合管理系统；各种重要仓库防范设施；
许多机电设备在本质上是相互关联的，因此需要完善的自动化管理。建立机电设备管理体系，实现机电设备的综合管理、调度、监控、运行和控制。
1、行政目的
自动控制、监控和测量是楼宇设备管理的三大要素。目的是正确掌握楼宇设备的运行状态、事故状态、能耗、负荷变化等。尤其是使用电子计算机后，可以节省人力和能源，一般认为可以节省25%的能源。
根据日本电机研究所的技术报告：使用电子计算机管理系统，与不使用的效果相比，可减少维修人员30%左右。这里所说的节能是在必要能源的最高利用率上采取的节能方法。
本次运行控制所采用的方法主要包括：机械的有效运行；改变室内温度和湿度条件；控制照明；将设备的运行时间控制在最低限度；减少室外空气的摄入量。在一栋建筑中，用电率占整个能耗的70%～90%，因此节能首先要从用电方面入手，减少电能的消耗。
2、管理对象
建筑设备的管理对象主要是电气设备、空调设备、卫浴设备。
(l) 电气设备：电气设备管理主要监控机械、测点和保护装置的运行状态。管理的主要对象是监控各个配电系统的断路器、变压器、接触器、熔断器、电容器等的状态。测量主要是测量电力系统的电流、电压、有功功率、无功功率和功率因数。
(2)空调设备：管理空调设备，监控冰箱、空调、水泵等的状态；测量温度和湿度，调节冷热源所需的温度和流量。空调系统。
(3) 卫生设备
二、甲级写字楼楼宇自控系统的监控内容有哪些？

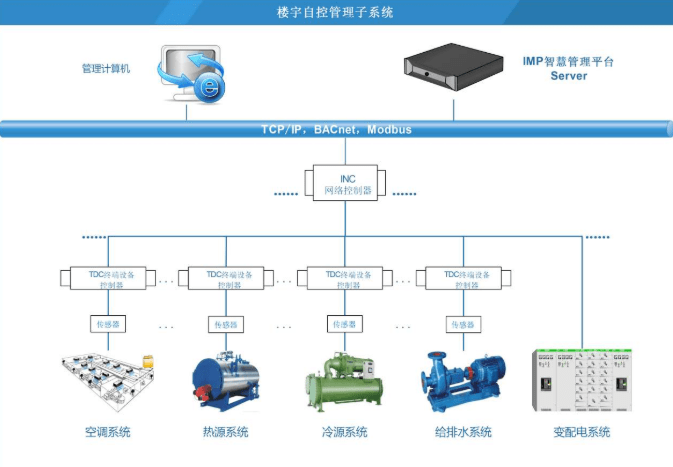

某楼宇的楼宇自控系统采用分布式控制方式，即现场区域控制，计算机局域网通讯，最后采用集中监控管理的系统控制方式。这种控制方式保证了各个子系统可以独立控制，同时可以在中央工作站上进行集中管理，使整个系统的结构完整，性能可靠。
下面以一栋楼为例，说明楼宇控制对冷热源系统、空调系统、送排风系统、给排水系统、配电系统、照明系统、电梯系统的监控内容， 等等。

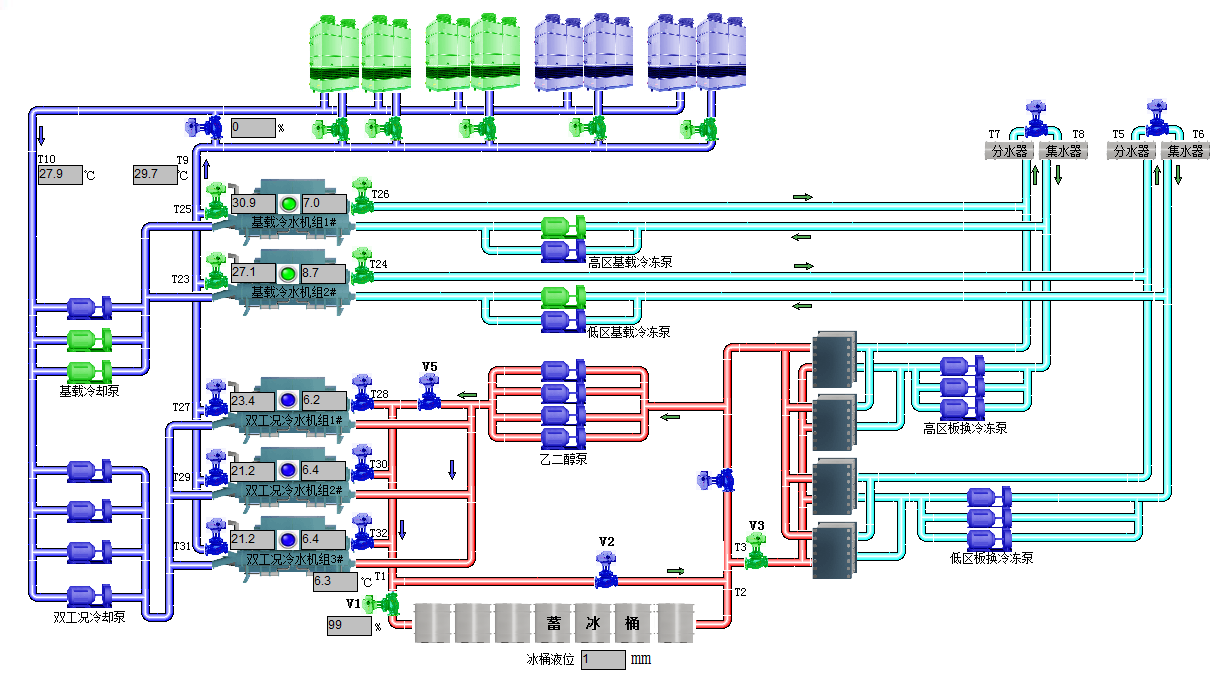

冷热源系统
建筑物的冷热源由位于24层的冷热水系统提供。系统监测对象：8台风冷热泵机组、10台离心水泵及相关温度、压力、流量参数。由于冷热源系统是大楼内耗电大户，也是直接决定办公环境质量的重要系统，而且系统的设备价格昂贵，日常所需的人力物力维修保养工作量也很大。因此，对冷/热源系统进行有效的监控和管理至关重要。对于冷热源系统，楼宇自控系统的具体监控内容如下：
监控——风冷热泵机组的手动/自动状态、运行状态、故障状态；风冷热泵机组累计运行时间，定期保养提示；离心水泵手动/自动状态、运行状态、故障状态；离心水泵累计运行时间，发出定期保养提示；空调水（冷冻水/空调热水）供回水温度及回水流量；空调给回水压差；空调膨胀水箱高低液位报警。
控制——定时控制；根据预先安排的时间程序控制系统的启动和停止。根据空调供水、回水温度和回水流量，计算建筑物的实际冷热负荷qa楼宇自控qa楼宇自控，进行机组选型控制，控制相应的水泵；机组进行时间平衡调整，系统设计优先：需要启动时，启动累计运行时间最短的机组；需要停机时，关闭累计运行时间最长的机组；启停设备按正确顺序联锁。
启动——离心水泵→风冷热泵机组
停机——风冷热泵机组→离心水泵。根据空调供水和回水总管的压差，PID调节旁通阀的开度，保持空调供水压力稳定。
空调系统
建筑物空调系统的监测对象为空调机组和新风机组，空调/新风机组位于各楼层的空调机房。楼宇自控系统的具体监控内容包括：
监控——过滤器堵塞状态，提醒操作人员及时清洗；风机手动/自动状态、运行状态和故障状态；风机累计运行时间，定期维护提示信号；对于新风机组，监测送风温度；对于空调机组，监测回风温度。
控制——定时控制；根据预先安排的时间程序控制机组的启停。新风挡板与风机联锁；当风扇停止时，新鲜空气风门关闭。冬/夏采用最小新风量；在过渡季节，采用焓值控制方法。根据送风温度（回风温度）与设定值（可调）的偏差，通过PID运算，输出相应的控制信号，调节回风管上电动阀的开度，保持送风温度（回风温度）恒定。
注意：在建筑物的关键位置，测量整个系统使用的室外新风的温度和湿度。
送风和排风系统
楼宇自控系统的送排风机为地下室配电室、车库、自行车库的送排风机；浴室屋顶排气扇；会议室和餐厅的风扇；厨房用风扇。楼宇自控系统的具体监控内容包括：
监控——每个风扇的手动/自动状态、运行状态和故障状态；每台风机累计运行时间，定期维护提示信号。
控制——定时控制：按预先安排的时间程序控制风机的启停。
给排水系统
楼宇自控系统的给排水系统包括生活给水系统和生活污水系统。系统中的水泵与水箱或水池的液位状态联动，只在需要时才投入运行，避免不必要的浪费，节约用水。楼宇自控系统的具体监控内容包括：
监控——每个水箱的高低液位监控；水泵的手动/自动状态、运行状态和故障状态；泵的累计运行时间，定期维护提示信号；水箱、水池的高（低）液位报警；
控制——根据水箱、水池的高低液位信号控制水泵的启停。
变压器和配电系统
楼宇自控系统的供配电系统包括其高压、变压器和低压配电。建筑物内的高压进线通常为两路10KV独立电源，可自动切换，互为备用。电力管理是建筑物中最重要的部分之一。从目前的技术水平和管理水平来看，楼宇自控系统只对变配电系统进行监控而不是控制。楼宇自控系统的具体监控内容包括：
监控——变压器超温报警；低压进线开关状态、三相电压、三相电流；低压母线联络柜开关状态。
照明系统
楼宇自控系统对楼宇照明的监控，不仅可以简化操作，还可以根据时间要求或照度要求进行控制，使被控灯具需要开启或关闭，有利于节约用电。活力。建筑物的照明系统包括泛光/航空标志照明和车库照明。楼宇自控系统的具体监控内容包括：
监控——手动/自动状态，需要控制的照明电路的开关状态。
控制 - 根据工作计划对照明电路进行开/关控制。
电梯监控
楼宇自控系统监控电梯的运行状态和故障报警，保证电梯系统的正常运行。
甲级写字楼的楼宇自控系统是如何组成的，相信看完这篇文章你已经有了一定的了解。我们可以利用楼宇自控系统，利用现代计算机技术和网络系统，实现对所有机电设备的集中管理和自动监控。
