1、楼宇自控系统

1.1、系统概述

楼宇自控系统是楼宇技术、自动控制技术和计算机网络技术相结合的产物，使楼宇具有智能楼宇的特点。当代建筑内部有大量机电设备，数量众多且分散。多，即要控制、监测、测量的对象数量众多，多达千余点；分散，也就是这些设备分布在每一层，每一个角落。在分散管理下，本地控制、监控和测量是不可想象的。楼宇自控系统采用计算机控制技术，对楼宇供暖、照明、空调、给排水，做到统一管理、分散控制、同步。节约能源，延长设备寿命。采用楼宇自控系统，可以合理使用设备，节约能源和人力，保证设备的安全运行，加强楼宇机电设备的现代化管理，营造安全、舒适的环境。方便的工作环境，提高经济效益。其重要功能如下：加强楼宇机电设备现代化管理，营造安全、舒适、便捷的工作环境，提高经济效益。其重要功能如下：加强楼宇机电设备现代化管理，营造安全、舒适、便捷的工作环境，提高经济效益。其重要功能如下：

机电设备实时监控及参数报警

提高建筑内部环境的舒适度

节约能源，降低系统运行成本，延长设备寿命

降低操作人员的劳动强度，节省大量劳动力

提高整栋楼的管理水平和效率，确保楼宇和人员的安全

1.2、设计原则与依据

1.2.1设计原则

济宁文化中心集团美术馆及图书馆楼宇智能工程的楼宇自控系统网络配置遵循分散控制、集中监控、资源和信息共享的基本原则，是基于工业化原则的分布式控制系统。该系统符合以下设计原则：

1）高级和可用性

系统技术性能和质量指标达到国际领先水平；同步、系统安装调试、软件编程和操作应简单、易掌握，适合中华人民共和国国情和本项目特点。该系统融合了世界上多项先进技术，反映了当前计算机控制技术和计算机网络技术的最新发展水平，适应时代发展规律。

2）开放性

系统支持各种开放合约、涉及等，可避免系统互联或扩容障碍。内容将在后续章节中进一步阐明。

3）有原则

系统必须符合国际和国家标准产品，系统结构符合《民用建筑电气设计规范》（JGJ/T16-）的规定。

4）可扩展性

该系统具有灵活的系统结构。基本上可以根据本项目的实际规定对系统功能进行扩展。同步，该方案在设计上留下了冗余，以满足后续开发的要求。

5）安全可靠

系统配备各现场控制器选配，平均无端时间MTBF与MTBF一样长。同步化，系统有一套完整的系统管理策略，可以保证系统运行的安全可靠。

6）经济

系统设计充分考虑了系统的性价比，在充分满足弱电文献功能要求的情况下保证了系统的经济性。

7）优化

在满足客户对功能、质量、性能、价格、服务等方面的要求的前提下，追求系统设备的优化，将系统成本降到最低。

1.2.2设计基于

为保证系统既能适应当今网络技术的发展，又能具有较高的可靠性楼宇自控ba系统，本方案的设计遵循以下原则：

民用建筑设计的一般原则 (-)

高层民用建筑防火设计规范(-)

火灾自动报警系统设计规范（-）

消防联动控制系统（GB 16806-/XG1-）

车库、修理车库、停车场消防设计规范（-）

民用建筑电气设计规范（JGJ/T16-）

建筑电气安装工程施工质量验收规范（-）

供配电系统设计规范(-)

低压配电设计规范(-)

20kV及以下变电站设计规范(-)

电气安装工程-接地安装施工及验收规范(-)

公共建筑节能设计原理 (-)

建筑节能工程施工验收规范（-）

电子计算机房设计规范（-）

智能建筑设计原则 (-)

群美术馆、图书馆、高原智能系统工程招标文件

群艺馆、图书馆、高地智能招标图

1.3系统方案设计

1.3.1 系统需求分析

项目分为群美术馆、图书馆和高地公园三部分。大众美术馆建筑面积32163平方米，图书馆建筑面积29459平方米。高低公园的主体是停车场及配套业务。本项目机电设备功能复杂、分散。物业经理无法集中监控和控制许多机电设备。作为群众活动的场所，人在某些时候会比较密集。因此，对建筑内的环境有比较严格的规定；同时，考虑到运营成本，减少设备管理人员数量，降低能耗，

本项目智能系统工程楼宇自控系统的重要监控对象为：

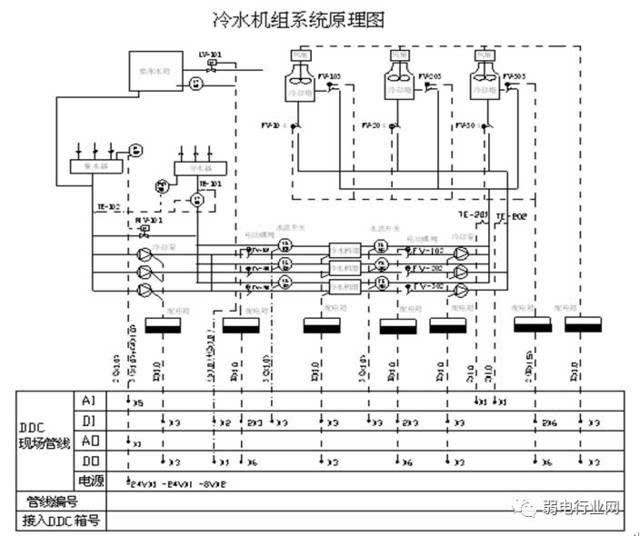

- 制冷系统（预留网关接口）

- 通风系统

- 空调系统

- 给排水系统

- 电梯系统

- 柴油发电机系统

系统总体技术要求如下：

1）先进的、分布式的网络结构楼宇自控ba系统，可以实现楼宇自控系统的实时集中监控和管理功能，符合国际化原则和楼宇特点，设备相对分散。可实现分站之间、分站与中心站之间的数据通信
