1、浅谈楼宇自控系统的功能需求和技术发展 2010-4-27 23:20:00 来源：作者：智能楼宇是适应发展的必然产物，智能技术可以增强楼宇的功能和改善管理水平，节约建筑运营能耗，保障建筑和人身安全，提高建筑环境舒适度。以上直接关系到建筑物未来几十年的性能和业主的投资回报。楼宇自动化（BA）是建筑弱电工程的主要系统。它集网络、计算机、控制和检测技术于一体，使建筑内机电设备的管理高效，环境获得最佳舒适度，大大节省了建筑运营的能源消耗。采用先进的楼宇自控系统（即开放式、实时控制结构），可为用户提供楼宇自控系统的综合解决方案。1 楼宇自控系统需求分析1. 1 楼宇自控受控对象分析1. 1. 1

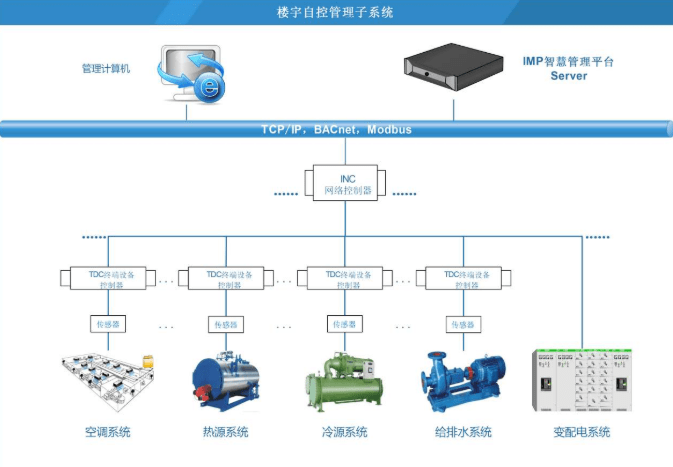

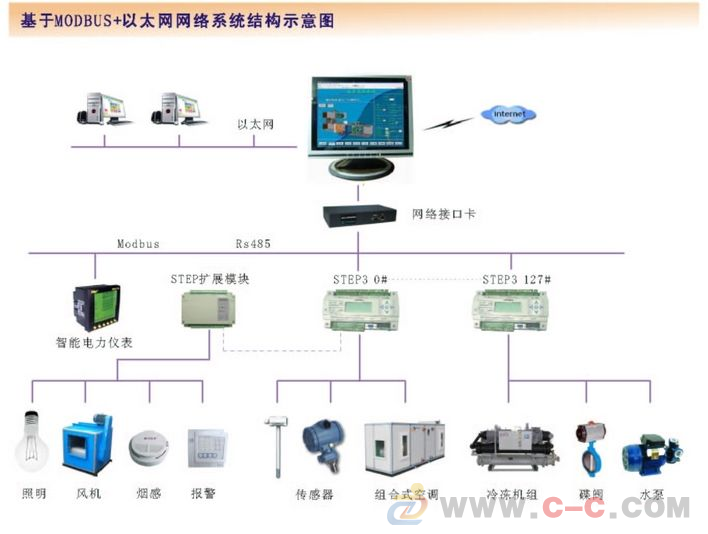

2、建筑特色1）运营能耗高。2）有很多职能部门。1. 1.2机电设备特点1）机电设备种类繁多，位置分散。2）耗能设备占比大。1.2楼宇自控系统特点分析1.2.1系统结构复杂1）无论是高层还是平面结构，其机房将纵向和横向分散。因此，BA系统的网络拓扑结构应符合建筑结构的特点。为了提高系统的可靠性（即分散风险），一对一配置DDC控制器和被控单元是最佳选择。2）在巨大的建筑中，DDC控制器节点数量多，现场总线距离长，1/O容量大。为了保证网络结构的合理性和系统的实时性，多个系统控制器（即主控制器）、它们和工作站采用以太网结构来提高传输速率（10Mb）。1.2.2监控要求高1）建筑物 多个系统控制器（即主控制器），它们和工作站使用以太网结构来提高传输速率（10Mb）。1.2.2监控要求高1）建筑物 多个系统控制器（即主控制器），它们和工作站使用以太网结构来提高传输速率（10Mb）。1.2.2监控要求高1）建筑物

3、自动控制的主要功能之一是节省建筑运行的能耗。为提高测量和监测精度楼宇自控系统的优点，现场主控DDC控制器应采用32位DDC控制器。2）对于建筑中耗能最大的设备——制冷机组的控制，除了满足常规的控制功能外，还应引入冷负荷机组数量的控制。如果制冷机组自带监控设备，则应通过网络接口（网关）并入BA系统，对机组内的运行参数进行监控，实现冷水机组的群控。3）有些楼宇对电力参数监测要求高，点数比较多。为了提高系统的可靠性，降低工程成本楼宇自控系统的优点，宜选用集传感器、变送器、通信于一体的多功能智能电能计量产品。. 4）建议BA系统中的所有送/排风机都应同时受到防火监控，防火等级应高于楼宇控制。消防、楼宇控制和电气控制接口均可 建议BA系统中的所有送/排风机都应同时处于防火监控之下，防火等级应高于楼宇控制。消防、楼宇控制和电气控制接口均可 建议BA系统中的所有送/排风机都应同时处于防火监控之下，防火等级应高于楼宇控制。消防、楼宇控制和电气控制接口均可

4、电控箱电路的联合设计与实现。1.2. 3产品选型要点1）为方便用户维护，BA系统中使用的各类现场设备，如传感器、控制器、阀门、执行器，应为同一品牌。产品。2）为了让业主在选择 BA 产品和系统以进行未来扩展时拥有完全的自主权，并便于与第三方设备或系统集成，使用开放的、国际标准 () 协议通信的 BA 产品应该是应该选择。3） 考虑到 BA 系统 I/O 的不确定性和修改调整的方便性，建议使用具有通用输入/输出功能的 BA 产品，可以本地和远程扩展。2 楼宇自动化系统实现的目标1）创造一个舒适的环境。2）降低运营能耗。3）确保您的设备安全。4）现代化物业管理。5）为系统集成打下基础。3

5、 楼宇自控系统的选择 楼宇自控（BA）系统的选择应遵循“高性价比”的原则，充分考虑其技术先进性、系统开放性、可靠性和可扩展性（或灵活性）。在选择产品时，首先要从智能建筑的要求出发，充分分析和考虑市场上现有产品的特点和产品的市场定位，选择适合自己建筑的产品特征。业主在选择楼宇自控系统产品时，首先要比较产品的性能/价格，然后与自控集成商和用户一起优化楼宇自控系统方案。根据自己的投资预算和实际需要，合理选择最节能的功能和方便的管理。自动控制方案，使自动控制系统达到先进、完善、易用的水平。4 楼宇自控系统设计范围

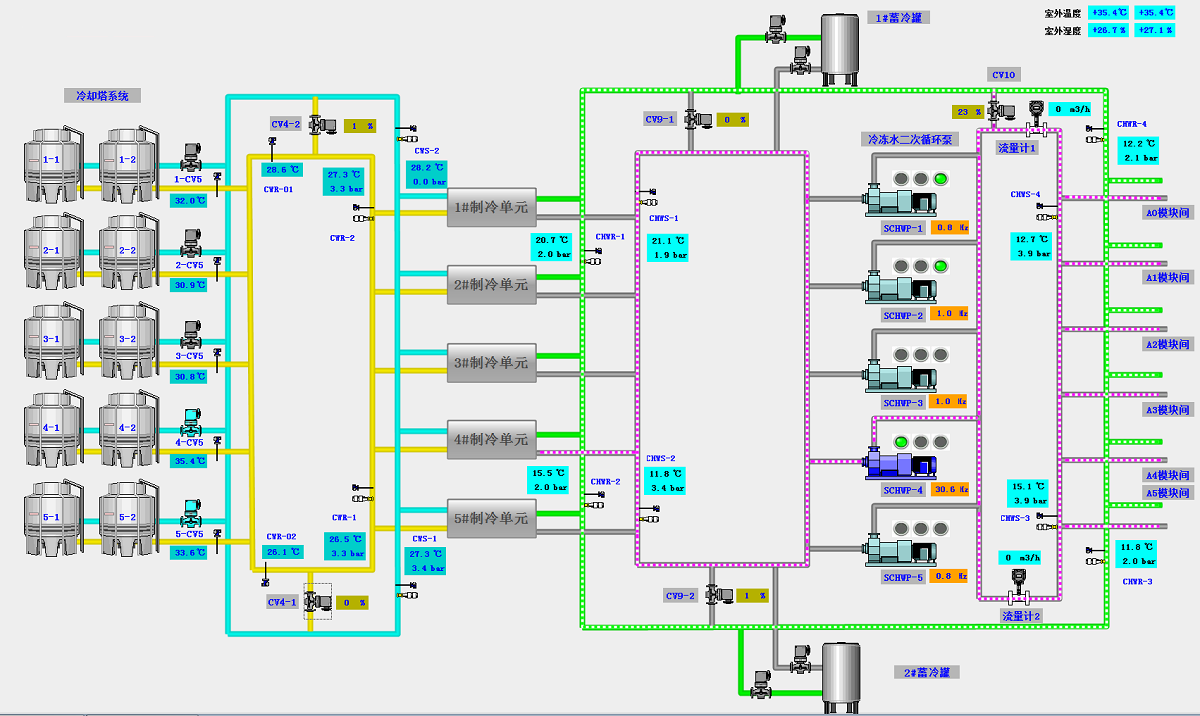

6、调节系统、送排风系统、给排水系统、变配电系统、照明系统、电梯系统等，采用配电系统进行自动监控管理，以提供可靠、各种单元控制的经济优化。4. 1 暖通空调系统通过楼宇自控系统（BA）实现空调末端设备的节能自动控制。当空调负荷发生变化时，通过收集相关数值，系统运行后冷水机组的工作状态、冷冻水和冷却水的流量、冷却塔风机的风量发生变化，以保证系统运行后冷水机始终工作在最佳效率状态，使主机始终处于高转换效率的最佳运行状态。此外，通过楼宇自控系统，对中央空调系统末端的新风机、空调和风机盘管进行状态监测和细粒度控制，达到节能目的，即是，通过DDC（直接数字控制器），检测到的相关值为

7、PID运算，实现上述设备的PID控制，达到一定的节能效果，同时营造舒适的环境。4. 2 送风和排风系统按时间表（每天和节假日）合理启动和停止送风和排风，达到节能目的；监控风机的运行状态和故障报警，记录风机的工作时间，并及时进行维护和维修，以达到延长设备使用寿命的目的。4. 3 给排水系统 给排水系统的检测和控制功能主要体现在生活池、消防池、污水池等水位的检测，控制水泵开关，高低水位及水泵故障报警。该系统主要通过对水泵的合理控制，达到延长设备使用寿命、节约能源的目的。4. 4 供配电系统 BA系统只监控供配电系统，不控制供配电系统，对高低压电路检测其电压、电流、功率等参数。尤其是低压供电部分，比较了各个供电电路的供电对象 并检测其高低压电路的电压、电流、功率等参数。尤其是低压供电部分，比较了各个供电电路的供电对象 并检测其高低压电路的电压、电流、功率等参数。尤其是低压供电部分，比较了各个供电电路的供电对象

8、因此，具体来说，这些参数对于楼宇管理员非常有用。通过这些参数，可以分析楼宇内各主要用电设备的用电情况，为更高效、科学的用电提供帮助。4. 5照明系统照明控制系统可以根据需要将建筑物的照明设备分成若干组，并以时间和区域程序设置设备的开关，以达到节能的效果。此外，当发生紧急情况时，照明设备可以进行相应的联动配合，开启相应区域的照明。4. 6 电梯系统 大楼内的电梯由电梯供应商提供的特殊控制系统控制。楼宇系统通常只是监测每部电梯的状态，如：运行、故障、上下等参数，以便操作人员随时获取这些信息，并在发生事故时及时检测和处理。紧急情况。4. 7 语音接口系统下班或休假时，很多设备已经按照预设的时间程序关机。操作员可以通过手机输入密码发出开门指令。系统预设了设备的运行时间，使设备运行一段时间后自动关机。您可以通过手机输入密码，根据授权进入系统，提取温度、湿度、流量等数据，还可以发出指令开启空调和照明设备。当系统产生报警时，可通过电话进行报警。实时记录电话拨号登录数据，并打印。5 结束语，太好了，基本上楼宇自控系统使楼宇内机电设备的管理在一个统一的界面上完成所有操作，方便机电设备的操作和维护，减少了管理和维护的次数。维修人员及其劳动强度都可以做到。同时节省建筑能耗，为用户创造更舒适、安全的环境。基本上楼宇自控系统使楼宇内机电设备的管理在一个统一的界面上完成所有操作，方便机电设备的操作和维护，减少了管理和维护人员的数量和劳动强度可以做到。同时节省建筑能耗，为用户创造更舒适、安全的环境。基本上楼宇自控系统使楼宇内机电设备的管理在一个统一的界面上完成所有操作，方便机电设备的操作和维护，减少了管理和维护人员的数量和劳动强度可以做到。同时节省建筑能耗，为用户创造更舒适、安全的环境。
