和BAS控制功能？送排风机状态——送排风机运行状态（运行/停止） 数字输入送排风机状态——送排风机运行状态（运行/停止） BAS控制功能 新风机组监测功能：——监测送风空气温度和湿度。-风机两侧压差通过风压差开关测量，监测风机运行状态，异常异常报警，记录风机累计运行时间. - 监控风扇故障报警。- 空气过滤器两侧的压差由压差开关测量。当压差超过设定值时，会发出警报，并应尽快进行维修工作。- 风扇启动和停止控制。-调整冷水阀开度。-控制加湿阀开关。-控制新风阀的开度。
控制方案： - 新风机、新风阀、冷水阀、加湿阀联锁动作。- 新风机可按时间启停。- 新风风机的启动顺序为：打开新风阀、启动风机、确认风机运行、调节冷水阀、切换加湿阀控制送风温度。- 空调的停机顺序为：关闭冷水阀、加湿阀、停风机、关闭新风阀。节能。夏季和冬季，当室外温度值远高于或低于新风温度值时，新风风门根据换气的最小次数确定最小开度，与风机同步开启。在保证室内空气卫生标准的前提下，最大限度地节约能源。在过渡季节，调节风门的预设开度，最大限度地利用室外空气的焓值。流程图 BAS 控制功能 空调机组 BAS 控制功能 开关位置。模拟输出混合风门驱动器——用于控制混合风门的开关和开关位置。10.模拟量输出冷水阀驱动器——用于控制冷水阀的开度。11. 模拟输出热水阀驱动器——用于控制热水阀开度 BAS 控制功能 空调机组监测功能：——监测回风或室内温湿度。-通过差压开关测量风机两侧的压差，监测风机的运行状态。若异常，将报警并记录风机累计运行时间。- 监控风扇故障报警。
- 空气过滤器两侧的压差由风压差开关测量。当压差超过设定值时，将报警并第一时间进行维修工作。- 风扇启动和停止控制。-根据设定的温度值调整冷热水阀门的开度。-控制新风阀的开度。BAS控制功能（2)控制方案：-空调、新风阀、冷水阀联锁动作。-空调可按时间启停。-空调启动顺序为：开新风风阀，启动风扇，确认风扇 冷水阀控制元宵送风的温度。 - 空调的停止顺序是：关闭冷水阀楼宇自控阀门，停止风扇，并关闭新鲜空气阀。- 通过安装的温度传感器，测量空气温度，充分利用风量，节约能源。夏、冬工作 当室外温度值远高于或低于新风温度值时，新风风门根据最小换气次数确定最小开度，与风机同步开启，最大限度地节约能源。保证室内空气卫生标准的前提。.在过渡季节，调节风门的预设开度，最大限度地利用室外空气的焓值。流程图 BAS控制功能模拟输出冷却水阀驱动器——控制冷却水阀的切换状态和切换位置。模拟量输出冷冻水阀驱动器——控制冷冻水阀的开关状态和开关位置。BAS 控制功能 冷却水系统 BAS 控制功能 10 点描述 10.模拟输出冷冻水阀驱动器--用于控制冷水阀的开度。BAS控制功能 冷水机系统BAS控制功能 冷热源系统BAS控制功能监测功能： - 监测冷冻水的总供回水温度和总回水流量。

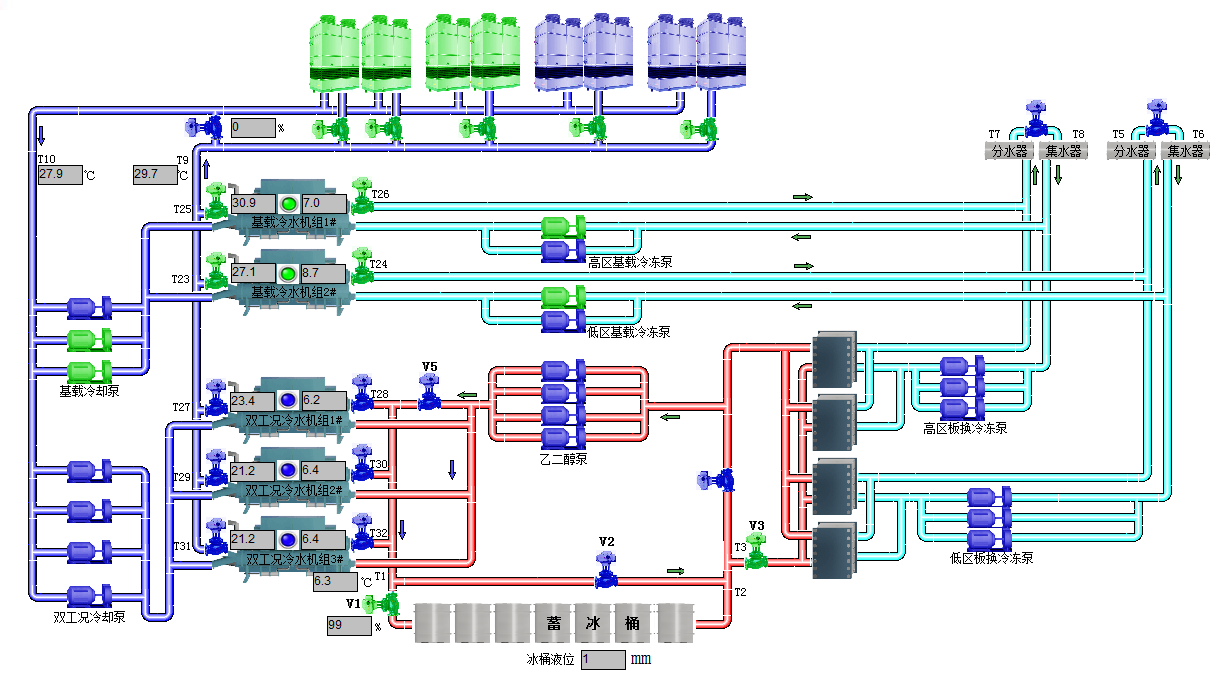

- 监控冷冻水供水和回水之间的旁路压差。-监控冷却水的总回水温度。-监控冷却塔供回水温度。-监控制冷机组、冷冻水泵、冷却塔风机、冷却水泵的运行状态，并记录累计运行时间。-监控制冷机组、冷冻水泵、冷却塔风机、冷却水泵的运行状态和故障报警。- 监测冷冻水膨胀水箱的高低水位并报警。-调整冷冻水和冷却水旁通阀的开度。-制冷机组、冷冻水泵、冷却塔风机、冷却水泵的启停控制。-控制制冷机组的电动阀门开关，冷却水和冷冻水回路。-为了平衡各冷却塔的水位，节约能源，控制冷却塔的电动阀门开关。控制方案： 冷冻水压差控制： -根据冷冻水总供回水的压差调节冷冻水旁通阀的开度，保证末端水流量控制在正常情况下能够运行。- 当冷冻站系统关闭时，旁通阀完全关闭。冷却水温控制： - 冷却塔根据供水温度控制自身风机的启停，可以保持供水温度，达到节能目的。- 利用冷却水的总回水温度调节冷却水旁通阀的开度，以维持冰箱可接受的正常温度范围，提高制冷机组的运行效率。冷冻机组群控： - 冷冻水泵、冷冻机组冷冻水电动阀、冷冻机组联锁动作。- 冷却水泵、制冷机组冷却水电动阀、冷却塔电动阀、风机、制冷机组联锁动作。-冷冻站系统可按时间启停楼宇自控阀门，还可根据室外温度实现季节变化。
- 制冷机组的启动顺序为：冷却塔电动阀、冷却塔风机、制冷机组冷却组。停止顺序与启动顺序的程序和动作相反。- 根据冷冻水总供回水温差和回水流量计算实际冷负荷，确定应运行的制冷机组台数，自动启停制冷机组以满足冷负荷的需要。- 如果运行水泵、制冷机组或冷却风扇发生故障，备用组自动启动。BAS 控制功能 1011 10 11 锅炉和热水泵是为建筑物提供热源的设备。锅炉产生热水，经过温度调节，它通过管道输送到建筑物内的各个地方。要点说明 数字输出热水泵控制——控制热水泵P1的启停。模拟量输出锅炉给水阀驱动——锅炉B2给水阀开启。10. 模拟输出锅炉给水阀驱动——控制锅炉B2给水阀的开度。11. 模拟量输出三通阀驱动——控制回水与锅炉给水的混合比例。BAS 控制功能 变压器配电系统 BAS 控制功能 模拟输入功率 变送器——测量功率大小。电梯系统监控 BAS控制功能 给排水系统点监控（1)监控功能：-监控开关状态、故障状态、每个水泵或水处理设备的手动/自动状态。监控 每个水池的高低水位超过限值时会报警。(2)控制方案：-根据水位传感器的信号启停水泵，必要时可加装水流开关，保护水泵。
- 如果用户需要延长办公时间，操作人员可以简单地修改计时器，并自动记录切换时间，方便为用户收取额外的能源费用。系统架构 XPC 板 EBI (LAN) EBI Excel Zone Excel 80, 100, 500 Excel 10 tm Live Care Tool End (EOL-T) 60 Excel 10 120 Excel 10 Per Excel Zone board tm (E-BUS), Daisy Chain, Pair , 22#2 Wall BA系统产品介绍：1.DDC控制器XL500,600 XL100 XL50 XL20 XL10 2.现场设备传感器温度传感器湿度传感器差压开关，传感器压力传感器液位开关，传感器CO2传感器一氧化碳传感器 照明传感器 流量传感器 风速传感器 水流开关阀，驱动变送器 电流变送器 电压变送器 功率变送器... 制作设备分布表，确定各设备的工艺流程，制作控制系统图，完成各设备的监控点表，主要应用首选XL500+LON总线128个监控点分布式变电站，XL100和XL20作为DDC监控点列表的辅助，在过程中调整DDC的数量和配置，优化设计完成系统分布图，BAS监控点列表，p. 3方系统集成方案描述确定中心站和第二中心站等位置，建立以太网，为每个C-BUS和LON-BUS分配DDC，连接中心站编写系统设计描述分析配置特征，标准化、可靠性、
