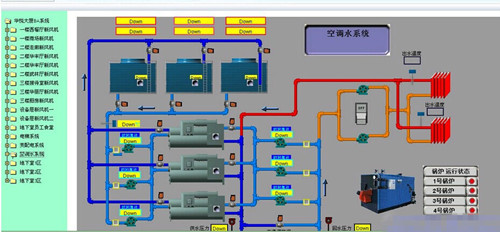

一、中控设备安装及流程
中控设备主要安装在设备监控室，中控设备应在设备监控室土建和装修工程完成后进行。安装要求如下：
1、安装前应检查设备并满足以下要求：
A、设备外观齐全，内外表面漆层完好；
B、设备外层、主板、端子尺寸及设备型号规格符合设计要求；
2、带底座的设备底座尺寸应与设计一致，直线允许偏差为每米1mm。底座总长超过5m时，总和的允许偏差为5mm；
3、中央控制和网络通讯设备的安装应符合以下要求：
A、应垂直、平整、牢固；
B、垂直度允许偏差为每米1.5毫米；
C、水平方向的倾角允许偏差为每米1mm；
D、连接设备顶部高度允许偏差为2mm；
E、连接设备连接处的平面度允许偏差为1mm；
F.连接设备的接头间隙不大于2mm；
G.当连接设备连接超过5处时，平面度最大允许误差为5mm；

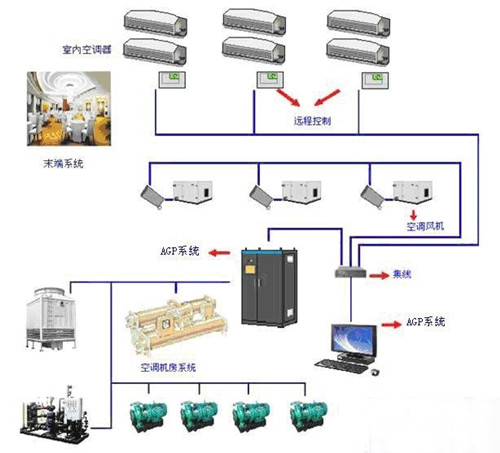

4、DDC 安装
DDC 应安装在受控设备附近的现场。一般楼宇监控系统的DDC主要安装在弱电井、新风房、空调房、冷冻站、高低压配电房等处，DDC通过网络与系统主机相连电缆。DDC 由一个特殊的控制箱保护。控制箱的安装高度应为离地800~。控制箱放置在通风良好、光线充足、无阳光直射的干燥处。控制箱安装场所的温度和湿度应满足DDC的工作条件。
控制箱内设备应布置整齐，箱内强弱电电缆应分开走线，控制箱内应有可靠的接地措施。
控制箱应可靠接地，接地电阻均应符合要求。建筑物采用联合接地体，接地电阻应小于1欧姆。地线应采用符合要求的电缆接地。
控制箱也应接地，应与设备箱内的信号地分开，可与设备的安全地相连，符合安全地的条件。

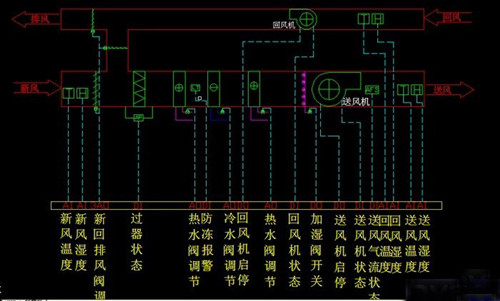

二、主要输入输出设备安装及流程

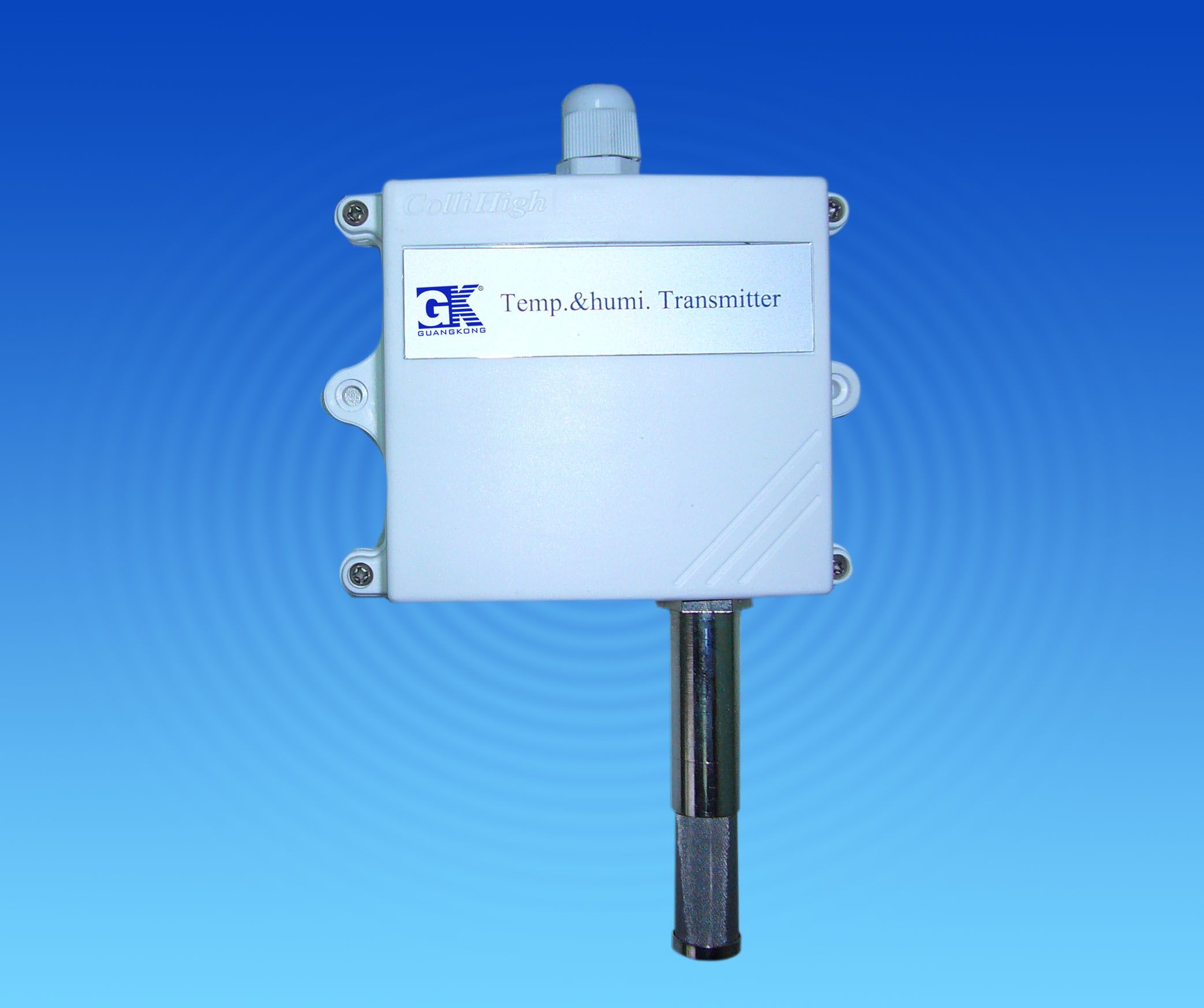

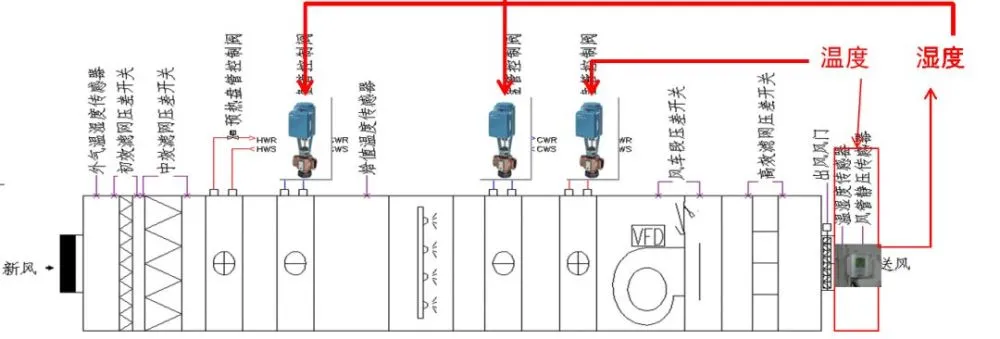

1、温湿度传感器安装
温度传感器主要用于测量室内、室外、风管和水管的平均温度。温度传感器包括用于水管和风管的室内和室外温度传感器。一般输出电阻信号、铂电阻温度传感器、铜电阻温度传感器和温度传感器的半导体温度传感器。
湿度传感器用于测量室内外和管道的相对湿度，一般输出电流或电压信号。电流信号为4~，电压信号为0~10VDC或0~5VDC。
2.温湿度传感器的安装：
一、安装位置
1）不要安装在阳光直射的地方，远离有强烈震动和电磁干扰的地方，安装位置不得破坏建筑物的外观和完整性楼宇自控阀门，室外温湿度传感器应配备防风雨装置；
2）应尽量远离门窗、出风口，如不可避免，应大于2m；
3）并排安装的传感器离地高度应相同；
B、线路安装
温度传感器与DDC的连接应满足设备要求，尽量减少接线造成的误差。对于 1K 欧铂电阻温度传感器，总接线组应小于 1 欧姆。
C、风道温湿度传感器的安装：
1）传感器应安装在风速稳定且能反映风道温湿度的位置；
2）传感器应安装在风道保温层完成后的风道直线段，或应避开风道死角和排汽口位置；
3）风管式温湿度传感器应安装在便于调试和维护的地方；
4）风管式温湿度传感器在风管保温层完成后安装。
D、水管温度传感器的安装：
1）水管温度传感器应与工艺管道同时预制安装；
2）工艺管道防腐、衬里、吹扫试压前必须进行水管温度传感器的开孔和焊接；
3）水管温度传感器的安装位置应在水流温度变化有代表性的地方。
4）当水管式温度传感器的感温段大于管道直径的一半时，可以安装在管道顶部。如果感温段小于管道直径的一半，应安装在管道侧面或底部。
三、压力、差压传感器、差压开关的安装及工艺
1）传感器应安装在便于调试和维护的位置；
2）传感器应安装在温湿度传感器的背面；
3）风管式压力和差压传感器应在风管保温完成后安装；
4）风管式压力传感器应安装在风管直管段；
5）水管式压力、差压传感器的安装应与工艺管道的预制安装同时进行。工艺管道防腐、衬里、吹扫、试压前必须进行钻孔和焊接工作。
四、流量传感器的安装及流程
1、流量传感器的安装必须保证流量计指示且水流方向与管道内水流方向一致；
2、流量传感器必须满足安装直管段的要求；
3、流量传感器应安装在便于维护和调试的地方；
4、管道流量传感器的安装应与工艺管道的安装同时进行。
五、空气质量传感器安装及流程
空气质量传感器的安装应注意以下问题：
1、空气质量传感器必须安装在便于调试和维护的地方；
2、风管保温完成后进行空气质量传感器及安装；
3、空气质量传感器应安装在风道的直段；
4、检测比重轻的气体的空气质量传感器应安装在风道或房间的上部，检测比重大的气体的空气质量传感器应安装在下部风道或房间的一部分。
六、阀门驱动安装及流程
风门驱动器的安装：
1、风门控制器上的启闭箭头方向应与风门的启闭方向一致；
2、风门控制器与风门轴的连接要牢固；
3、气阀机械机构开启灵活，不得松动、卡死；
4、风门控制器安装后楼宇自控阀门，风门控制器的启闭指示位置应与风门的实际状态一致，风门控制器应朝向便于观察的位置；
5、气阀控制器与气阀轴垂直安装，垂直角度不小于85°；
6、安装前应模拟风门控制器；
7、阻尼器控制器和输出扭矩必须与阻尼器匹配并满足设计要求。
