西门子作为国内知名的一线智能家居品牌，深耕智能家居控制系统和西门子智能控制系统的开发研究，形成了高端酒店的全套智能家电，大型超市，普通家庭。控制系统，今天小编想和大家分享一下西门子楼宇自控系统在高端酒店应用月的系统案例和解决方案，希望对大家认识和了解西门子智能家居控制系统有所帮助。

西门子楼宇自动化系统的结构

西门子楼宇自控系统是由多个通过网络连接的设备组成的系统（图1），即中央管理站、网络控制器、现场控制器、传感器、执行器等设备。

现场控制器用于实现对楼宇内部电力系统、冷热源系统、空调系统、送排风系统、照明系统等的直观监控。控制站、网络通讯设备依托管理网络连接，并使用分散的智能来控制系统。当控制平面网络中的任何一点出现问题时，不会影响整个系统的正常运行和信息的通信和传输。

【项目信息】

铂尔曼机场酒店是旅客休息和过夜的主要配置项目。也是南京禄口国际机场开航后投资建设的第一家五星级商务休闲酒店。它被委托给法国雅高酒店集团的管理层。是雅高集团旗下南京第一家铂尔曼品牌酒店，也是继广州白云机场之后我国第二家机场酒店。酒店总建筑面积312间豪华客房、餐厅、宴会厅等，还兼有住宿、餐饮、宴会、休闲等功能。酒店位于T1、T2航站楼中间，步行2分钟可到航站楼内走廊。为方便旅客乘机出行，餐厅和客房配备一致的屏幕，用于显示航班信息。大堂设有登机牌兑换自助柜台，可体现新世纪建筑、机电设施、信息系统、管理系统及整体功能。的大型多功能建筑。

酒店建筑应展现当今社会的数字化、网络化、智能化特征。为营造优良的工作和服务环境，提供优质的信息化管理，促进正常安全运营，酒店应配备采用计算机、网络通信和自主控制技术的楼宇自动化管理系统（BAS）控制建筑物内的机电设施。扩展自动监控管理。

因为楼宇自控系统涉及到整个弱电系统中的水、电、风等领域，也是弱电智能建筑能否真正体现其智能化和可靠性的关键原因，所以基于高水平的酒店建筑 根据酒店的具体功能要求，选择使用西门子楼宇科技公司的APO-GEE峰会楼宇自动化系统。

南京机场铂尔曼酒店楼宇控制解决方案

基于以上分析，西门子楼宇自动化系统技术已成功应用于南京机场铂尔曼酒店。整个系统由中央监控层和现场控制层两个层次组成。采用分散控制，集中监控管理。中央监控层设有管理控制站和计算机输出设备。主要任务是监控整个系统，存储数据，制作表格。、打印、报警等。工作站采用彩色图像动态显示操作过程和设施状况。该系统易于控制，易于实现科学管理。现场控制是通过直接在现场的数字控制器实现的。

可完成对换热器、空调通风、排排水、生活用水系统的管理和调节，并对整栋楼的相关机电设施进行信号采集和控制，实现自动化酒店楼层设施管理系统，优化设备系统。可以提高运行质量，提高管理水平，减少运行管理工作量，节约能源消耗。

(1）中央管理操作系统

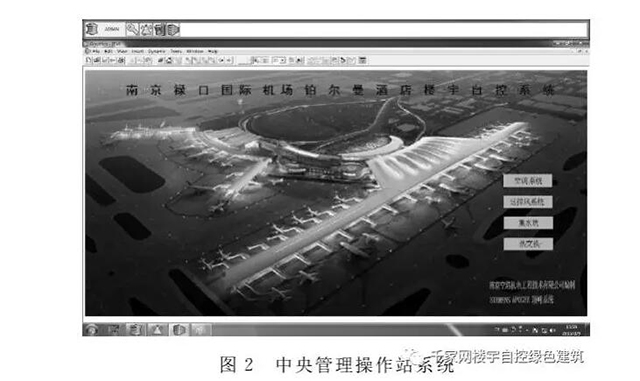

西门子楼宇自控系统中央管理操作站系统由上位机主机、显示器和计算机输出设备组成。操作站是自动化系统的中心，运行在微软系统平台上。酒店的机电设施集中管理和监控。该服务器配备中/英文西门子楼宇控制工作系统，为操作人员提供下拉菜单、人机对话、三维动态显示图像，为客户提供卓越易用的- 操作页面。操作人员无需掌握专业的软件知识，即可方便快捷地对整个控制系统进行操作和管理（见图2））。

(2）空调机组​​系统

监控点：新风阀调节及阀位反馈、过滤器压差报警、水阀调节及位置反馈、机组启停、运行状态、手动和自动状态、故障报警、风机压差开关、送风温度检测、回风阀开闭及位置反馈，回风温度检测，空气二氧化碳浓度检测，盘管防冻开关。

控制要求：

①系统在空调机组的送风和回风管路上安装探头式温度传感器；根据回风温度测量值与设定值的比较，自动按比例调节冷热水阀门的开度，确保送风温度满足控制要求。

②根据空气中二氧化碳浓度的实时采集值，调整新风阀的开度，保证空气质量。

③系统在空调过滤器两端装有压差开关。如果滤网脏污并累积到预设压力，就会向系统主机发出堵塞报警，提示员工进行清洁或更换，以确保空气质量。

④系统远程启停空调机组，监控并记录风机运行状态、故障报警及手动自动状态。如果现场设备出现问题，系统会不断发出声音和图像警报，并反馈到主机的监控页面，以便员工及时发现。问题和解剖。

⑤ 系统可设置提前启动机组，提前对物体空间进行预冷和预热。具体日程安排可根据酒店实际情况设置。系统可以叠加各单元的运行时间，并将运行时间汇总成表格。输出可为维修人员进行定期检查提供参考。

⑥风机、水阀开关、风阀开关联动控制，风机开前风阀自动打开，停风机延时后风阀、水阀自动关闭。冬季室外温度低至-5℃时，水阀会自动保持5%~10%的开度，保护机组盘管楼宇自控系统功能，防止冻裂。

(3）排气系统

监控点：风机启停、运行状态、风机压差开关、手动和自动状态、故障报警。

控制要求：系统远程启停排风系统，累计风机运行时间。系统记录各种参数、状态、报警、启停次数、累计时程参数，并利用计算机输出设备输出操作日志。

(4）热交换系统

监测点：换热器二次侧回水温度，一次侧水阀开度。

控制要求：在换热器二次侧回程路径上设置探头式温度传感器；根据测温值与设定值的比较，自动按比例调节换热器一次侧水阀的开度，确保供水温度达到控制标准。

(5）活水系统

监控点：家用水泵运行状态、手动和自动状态、故障报警；生活水箱水位报警。

控制要求：在主机页面显示家用水泵的运行状态、手动和自动状态、故障报警信息；系统监控并显示生活水箱高低液位的反馈状态，并立即报警。

(6）排水系统

监控点：集水井浮水位状态、潜水泵运行状态、故障告警信息。

控制要求：如果集水井水位高，但水泵没有开，立即向主机发出报警信号。

安装调试完成后，南京机场铂尔曼酒店的西门子楼宇自控系统于2015年2月正式交付酒店并投入使用。自酒店开始服务以来，该系统运行平稳楼宇自控系统功能，已完成预设计要求. 同时利用软件对设施进行综合管理，使设施更好地发挥作用。
