在建设弱电工程中，常见的弱电系统有哪些？下面简单介绍一下建筑物的弱电系统。

建筑物中的弱电系统有哪些

在建筑弱电工程中，常见的弱电系统有哪些？下面简单介绍一下建筑物的弱电系统。

一、常用的建筑弱电系统主要有以下几种：

(1)电话通讯系统

实现电话的通讯功能（包括传真机、可视电话等三类）；星型拓扑；使用三类（或以上）非屏蔽双绞线，传输信号的频率在音频频率范围内。

(2)计算机局域网系统

是实现办公自动化和各种数据传输的网络基础；星型拓扑；采用5类（或以上）非屏蔽双绞线传输数字信号，传输速率可达100Mb/s以上。

(3)音乐/广播系统

通过安装在现场（如商场、车站、餐厅、客房、走廊等）的扬声器播放音乐，并通过麦克风播报现场；多通道总线结构；传输功放输出的恒压（如120V/120Ω）音频信号驱动现场音箱发声，传输线采用铜芯绝缘线。

(4)有线电视信号分配系统

将有线电视信号均匀分配到建筑物内的每个用户点；使用分支器和分配器进行信号分配，以减少信号失真和衰减，并使每个用户点的信号质量符合规范要求，布线为树形结构，并根据建筑物的形式和用户积分分布；使用 75Ω 射频同轴电缆传输多个射频信号。

(5)视频监控系统

通过现场安装的摄像头、防盗探测器等设备，对建筑物的出入口和一些重要场所进行监控，并针对异常情况进行报警；视频信号传输采用星型结构和视频同轴电缆；控制信号的传输 采用总线结构，使用铜芯绝缘电缆。

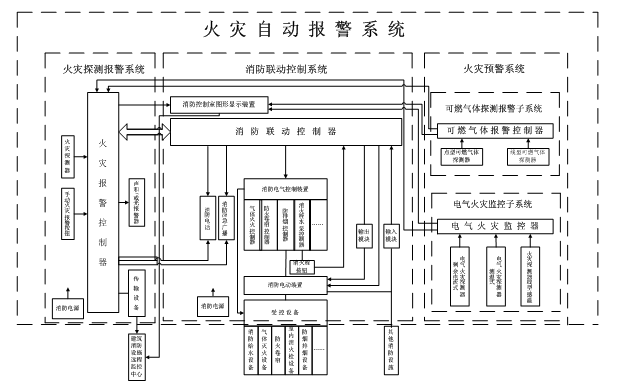

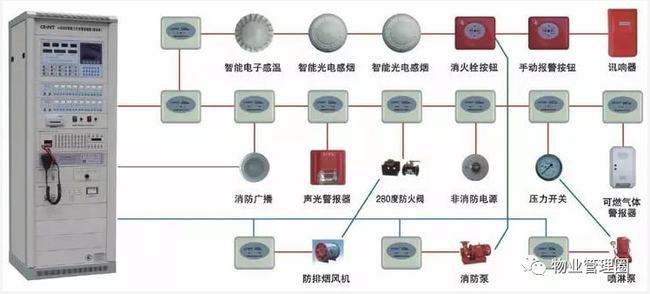

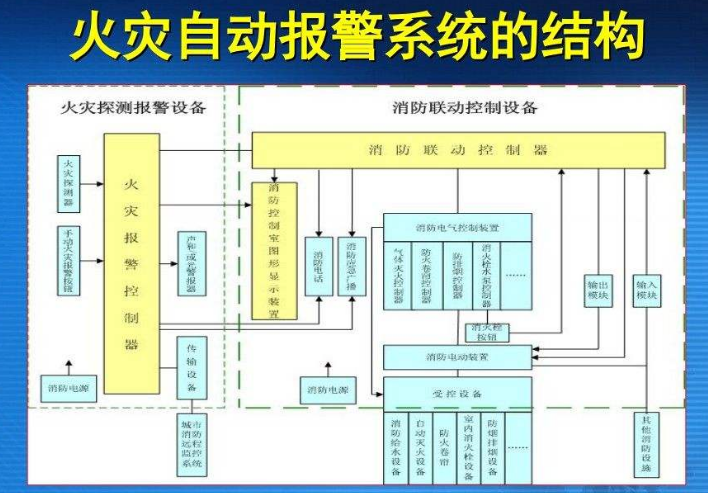

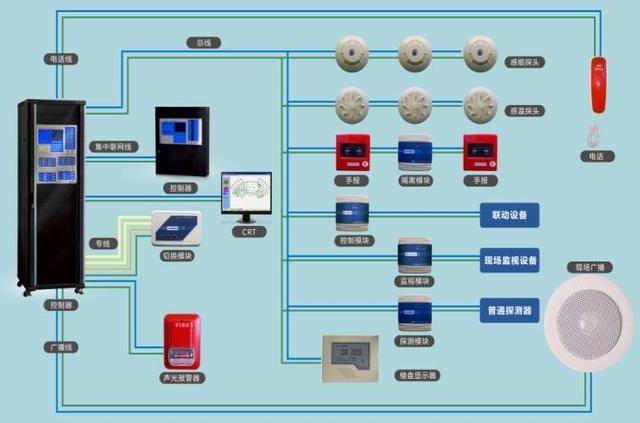

(6)火灾报警系统

该系统由火警与火警联动系统、火警广播系统、火警对讲电话系统三部分组成。火灾报警和火灾联动系统通过安装在大楼各处的火灾探测器和手动报警装置监测现场情况。控制火势蔓延的设备，其信号传输采用多路总线结构，但用于重要消防设备（如消防泵、喷淋泵、正压风机、排烟风机、等），有时采用星形结构，信号传输采用铜芯绝缘电缆（部分产品要求使用双绞线）。

消防广播系统用于指示现场人员在发生火灾时安全撤离。采用多路总线结构，采用铜芯绝缘线进行信号传输（本系统可配合音乐/广播系统使用）。

火灾报警对讲电话系统用于指导现场消防人员进行灭火工作。采用星型和总线型两种结构，信号传输采用屏蔽线。

(7)门禁系统/一卡通系统

利用计算机、智能卡门锁、读卡器等设备对每个出入口的状态进行设置、监控、控制和记录，实现楼宇所有出入口的统一管理，确保楼宇安全。其拓扑结构和传输介质因产品而异。

(8)停车场收费管理系统

通过安装在出入口地面下的感应线圈感应车辆进出，采用手动/半自动/全自动收费管理系统，实现收费和控制电动栏杆的开合. 系统的布线仅限于建筑院子的出入口。每个入口和出口都由控制器控制。控制器可以独立工作，也可以与上位管理计算机联网。布线结构和传输介质因产品而异。

(9)楼宇自动化系统

通过与现场控制器连接的各种检测和执行装置，了解建筑物内外的各种环境参数和建筑物内各种设备（如空调、给排水、照明、供配电、电梯等）被检测到。、监视和控制，通过计算机网络连接各种现场控制器，对建筑物内的资源和设备进行合理的分配和管理，达到舒适、方便、节约、可靠的目的。到目前为止，楼宇自控系统还没有国际标准，不同厂家产品使用的通信协议不同，其现场总线和控制总线的拓扑结构和传输介质也不同。

此外，还有视频会议系统、屏显系统、扩声系统、巡更系统、楼宇对讲系统、三表（水表、电表、气表）自动抄表系统等。不同功能的楼宇需要不同的弱电系统。

二、系统集成科

在实际工作中，设计者应从网络集成、功能集成、软件接口集成等方面考虑弱电系统之间的集成。

1、网络整合

网络集成主要从各个系统的布线考虑，使不同功能的弱电系统可以在一个统一的布线平台上工作。这样，一方面便于布线系统的管理，另一方面也使得现场设备中的弱电系统变得容易。安排更灵活。

在常用的楼宇弱电系统中，电话通信系统和计算机局域网系统所使用的功能和硬件设备是不同的，但网络拓扑结构和信息点的排列原则是相同的，传输方式相同。可以使用介质和连接器。因此，可以将两个系统的布线集成为一个布线系统。这样两个系统可以互相使用，信息点的功能可以互换，使两个系统都有更大的灵活性，这就是我们所说的综合布线系统（PDS）。对于其他系统，考虑到技术和经济上的可行性，由于系统拓扑的限制，目前的产品暂时不能集成到PDS中，

2、功能集成

功能集成包括以下两个方面：

(1)功能合并。主要考虑是合并一些在功能和硬件设备上重复的系统，使合并后的系统具有合并前系统的全部功能，从而减少设备冗余，避免在上述系统中，消防报警联动系统中的音乐/广播系统和消防广播系统可以设计为一个系统，但系统必须满足《规范》的要求。消防自动报警系统设计"(-98))。

（2)功能互补。从功能上看，楼宇自控系统中的各个子系统都有自己特定的功能和管辖范围，通常相互独立工作，但是当一些特殊事件发生时，各个系统往往它们可以协同工作，提高整个系统的突发事件处理能力，实现全局控制和管理，提高楼宇的智能化，具体联动响应包括以下几个系统：

火警系统→音乐/广播系统：当发生火警时，相应楼层的公共广播系统将强制切换为消防应急广播；

火警系统→安防监控系统：当发生火警时，安防监控系统自动将火警附近区域摄像机的摄像头画面切到安防中心的主监控画面，重点监控记录这些摄像机的视频内容，以确认是否有火警。事故发生原因及事后分析等；

火灾报警系统→出入口控制系统：当确认发生火灾报警时，出入口控制系统中与火灾报警部分相关的各控制门（重要核心部位的控制门可单独设置）自动开启，方便内部人员疏散和疏散。消防员进入；

火灾报警系统→车库管理系统：当确认地下或地下室发生火灾报警时，车库管理系统应打开车库控制门，使车库内的车辆能够迅速撤离火灾现场（此时与车库相关的摄像头应处于工作和录像状态）；

火灾报警系统→语音通信系统：当火灾报警系统自动确认发生火灾报警时，立即通过大楼内的语音通信系统向消防局报警并传输相关信息，同时向大楼主管部门报警部;

楼宇自控系统→安防监控系统：当楼宇自控系统出现异常报警或事故时，安防监控系统可自动将报警区域内摄像头的摄像头画面切至安防中心主监控画面，重点监控这些摄像机的视频内容。，用于事故原因的事后分析等；

安防监控系统→楼宇自控系统：当安防系统报警时，可与电梯控制系统联动，使电梯不停在报警楼层，或停在保安指定的楼层；

门禁系统→安防监控系统：当有人持卡进入控制门不工作或发生非法闯入时，安防监控系统自动切断进入控制门的摄像头图像或报警器附近区域的摄像头指向安全中心的主要监控。屏幕，并在必要时重点监控这些摄像机的视频内容以进行验证；

车库管理系统→安防监控系统：当有车辆进出车库时，安防监控系统自动将车库门摄像头的摄像图像切到安防中心的主监控画面，重点监控视频内容必要时对这些摄像机进行验证。

实际上，系统之间的功能集成和联动响应没有统一或固定的模式，可以根据实际需要进行设置。

功能集成只是一个目的。其实有两种模式，一种是在各个子系统之上建立更高层次的管控网络，另一种是以楼宇自控系统为核心的集成模式。无论选择哪种集成方式，关键技术是解决各个系统之间的通信问题。在确定解决方案时，必须采用理论先进、技术成熟并为业界普遍接受和采用的通信协议。

目前，国际上普遍接受的楼宇自动化领域的通信协议由美国采暖、制冷和空调工程师协会制定，已成为美国国家标准ANSI/-199的标准。 5)，符合ISO（国际标准化组织的OSI（开放系统互连）七层模型）包含5种成熟的网络通信协议，包括以太网等通信协议。其中，以太网通信协议是OA系统中常用的一种通信协议，大多数网络操作系统都支持这种通信协议；而该技术是美国公司开发的新一代现场总线技术，其突出优点是支持任意拓扑结构支持多种传输介质（包括双绞线、电力线、无线电波、红外线、同轴电缆和光纤），同一网络中可以混合多种介质，大大简化系统建成后的工程建设和改造。，扩展和维护工作。因此，符合标准的楼宇自控系统可以很容易地在控制总线层面与OA系统集成，并且由于其包容性的通信协议支持双绞线和星型拓扑结构，可以使用PDS作为其信号传输路径。. 并且可以在同一个网络中混合多种媒体，大大简化了系统建成后的工程建设和改造。，扩展和维护工作。因此，符合标准的楼宇自控系统可以很容易地在控制总线层面与OA系统集成，并且由于其包容性的通信协议支持双绞线和星型拓扑结构，可以使用PDS作为其信号传输路径。. 并且可以在同一个网络中混合多种媒体，大大简化了系统建成后的工程建设和改造。，扩展和维护工作。因此消防楼宇自控系统，符合标准的楼宇自控系统可以很容易地在控制总线层面与OA系统集成，并且由于其包容性的通信协议支持双绞线和星型拓扑结构，可以使用PDS作为其信号传输路径。. 并且由于其包容的通信协议支持双绞线和星型拓扑结构，PDS可以作为其信号传输路径。. 并且由于其包容的通信协议支持双绞线和星型拓扑结构，PDS可以作为其信号传输路径。.

3、软件接口集成

在实现各个系统的功能集成时，选择集成方式，确定网络通信协议，将系统与相应的硬件设备进行物理连接，并安装可互操作的网络操作系统。最后的工作是开发相应的应用软件，将各个系统进行逻辑连接，为整个集成系统提供统一的人机界面，这就是软件界面集成。

三、适用范围

在实现各个系统的功能集成时，选择集成方式，确定网络通信协议，将系统与相应的硬件设备进行物理连接，并安装可互操作的网络操作系统。最后的工作是开发相应的应用软件，将各个系统进行逻辑连接，为整个集成系统提供统一的人机界面，这就是软件界面集成。

总之，系统集成是一项技术含量很高的系统工程。要真正集成一个楼宇弱电系统，不仅需要弱电工程师对每个弱电系统产品的功能、技术参数、施工、安装、调试等都有深入的了解。要掌握，需要对建筑物的给排水系统、供配电系统、通风空调系统、照明系统、电梯系统等有一个全面的了解。它是一项技术含量高、发展速度快的现代高新技术。因此，在系统集成的具体实施过程中，

弱电工程智能建筑电气技术仍包括强电和弱电两大类。建筑物和建筑群的用电量一般指强电及以上。它主要为人们提供电能，如电驱动电机、照明等。智能建筑中的弱电主要有两种。一是国家规定的安全电压等级、控制电压等低压电能。分为交流和直流，如24V直流控制电源，或应急照明备用电源。另一类是承载语音、图像、数据等信息的信息源，如电话、电视、计算机信息等。

人们习惯将弱电技术称为弱电技术。可见，弱电技术在智能建筑中的基本含义，仍然是原本意义上的弱电技术。然而，随着现代弱电技术的飞速发展，弱电技术在智能建筑中的应用也越来越广泛。弱电技术的应用程度决定了智能建筑的智能化程度。

低于36v的安全电压称为弱电流。

建筑物的弱电系统有哪些？通常包括楼宇设备监控系统、安全防护系统、通信网络系统、信息网络系统、火灾自动报警系统和火灾联动系统等，以集中监控、控制和管理为目的的综合系统。
