【简介】

自1980年代第一座智能建筑出现以来，智能建筑在世界各国发展迅速。经过20多年的实践和探索，智能建筑的功能不断补充完善，技术不断更新成熟。随着现代信息技术的发展，智能楼宇系统将不断采用最新技术进行系统集成。放眼全球，放眼全球智能建筑行业发展趋势，在所有智能建筑集成技术中，该标准以其先进的技术、完善的架构和开放的理念得到了迅速广泛的推广和应用，并正式成为积木。智能系统领域唯一的ISO标准（ISO 16484-5)。从标准的应用趋势来看，该标准必将给智能建筑行业带来一场深刻的革命。

1。标准的基本特点

该标准是美国暖通空调协会于1995年正式公布的楼宇自动化数据通信协议标准。该标准有两个基本目标，一是在技术上定义一个开放的楼宇自动化系统结构以实现互联互通()和不同系统之间的互操作性()，二是让用户（业主）能够自由选择自控厂商和系统集成商，寻求最具竞争力的产品和服务，使系统维护和升级不局限于特定制造商，从而保护用户的投资。

从标准实现的目标来看，标准定义了一个开放的技术平台或环境。所有楼宇自控厂商都可以直接进入这个开放的平台或环境，无需授权或委托即可参与竞争。在标准定义的平台或环境中，竞争完全公平，不受其他专有（）标准的限制，促进楼宇自动化行业有序健康发展。

从标准正式诞生到 ISO 标准用了不到 10 年的时间。这充分表明该标准符合楼宇自动化领域的发展规律，代表了楼宇自动化领域的发展方向。综上所述，该标准具有以下基本特点。

1）专用于楼宇自动化网络，具有高效的特点。标准是专门为楼宇自动化网络量身定制的标准，定义了许多楼宇自动化系统特有的特性和功能。与其他标准相比，标准具有高效的优势。

2）完全开放，技术先进。该标准是由非盈利性社会制定的标准，完全公开、广泛参与，使标准可以取长补短，不断注入新技术，始终代表楼宇自动化领域的最高技术水平。

3）具有良好的互连特性和可扩展性。尽管该标准在架构方面定义了不同的局域网，但该标准可以扩展到任何其他通信网络。例如，/IP 标准支持与 .

的无缝互连。

4） 具有良好的可扩展性。该标准不限制系统中设备节点的数量。一个集成系统可以由多个设备节点组成一个很小的自动控制系统，也可以是一个超大规模的超级系统。比如美国GAS的集成系统有11个楼宇自控系统，总集成建筑面积180万平方米，横跨3个州。

5）应用领域不断扩大。该标准最初仅用于 HVAC 系统。由于该标准具有良好的互联互通性和可扩展性，该标准的应用领域在开放模式环境下不断扩大。目前，该标准已广泛应用于建筑设备的各个领域，如给排水系统、照明系统、安防系统等。

2。我国推广应用标准的意义

我国是建筑业大国，所以对智能建筑产品和系统的需求一定很大，智能建筑产品和系统集成必然会形成一个超级市场。中国加入世贸组织、北京2008年奥运会、上海世博会楼宇自控，都使中国智能建筑市场充满了巨大的商机和挑战。面对巨大的市场，我国楼宇自控行业只有采用国际标准，与国际接轨，才能迎接挑战。

当前，我国城市建设正朝着现代化、智能化、安全化方向发展。建筑智能化和安全性的高低，不仅是衡量一座建筑或社区是否现代化、国际化的重要标准，也是衡量一个地区或国家科技水平的重要标准。在中国经济快速发展的基础上，今天的中国正迎来“数字城市”和“数字社区”建设发展的热潮。

该标准是楼宇自动化领域唯一的ISO标准，已在北美、欧洲等先进发达国家全面推广应用。随着标准应用广度的不断扩大，标准将在全球范围内推广应用。这是大势所趋，同时在全球范围内将形成巨大的产业和市场。预计亚太地区将是近年来标准产品需求增长最快的地区。因此，在我国推广和应用标准是绝对必要和紧迫的。

3。系统集成方法

系统集成是标准在工程项目中的具体应用，涉及到自控网络的组成、自控产品的选择和资源的配置。这些具体内容在标准中没有明确规定，但定义了描述互联互通的基本概念和原则。因此，不同厂家的系统集成方式可以有所不同，尤其是在自控产品的选择和资源配置方面。但只要掌握了标准定义的基本概念和原则，系统集成就可以相对容易地进行。为了说明系统集成方法的基本步骤，以加拿大的一个产品为例进行说明。

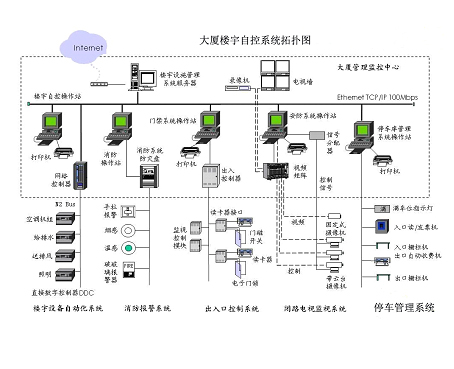

开发的楼宇自控产品支持.3（以太网）、MS/TP、PTP、IP等多种通信网络，可组成楼宇自控网络，如图1所示。如图1所示，必须遵循以下原则。这也是所有其他楼宇自动化网络都应遵循的准则。

·一个物理网段上的所有设备都应该支持相同类型的数据链路层

·必须使用路由器来互连不同的数据链路层网络

·所有网络节点设备之间只有一条路径，避免环路

·所有网络节点地址分配必须唯一，避免地址重复

楼宇自控网络按照以上原则组成后，可使用公司配置工具包RC-中的MSet工具，按以下步骤配置资源。配置工具简单易用，详细操作见《用户手册》。

1）在IP网络中设置网络设备节点地址、传输速率和IP地址

2）对于MS/TP网络，设置网络的运行模式（主网和子网）

3）PTP连接，初始化连接请求

4）对于B/IP网络，将以太网络的网络号设置为0，并分配B/IP网络的网络号

5）下载配置信息到网络设备节点

6）下载完成后重启网络设备节点，使配置信息生效

4.可信自动控制控制器地址码设置方法

可信自控控制器（DDC）在网络中遵循以下简单的地址设置方法，以保证各厂商设备联网的网络中地址的唯一性。其中#为地址码，RCC#为可信自动控制的地址码。

主网：# = 主网控制器 RCC# *1000

SubA: # = 主网控制器 RCC# *1000 + SubA 控制器 RCC#

SubB: # = 主网络控制器 RCC# *1000 + SubB 控制器 RCC# + 200

下面以图1为例，说明网络系统中可信自控的地址码（RCC#）和地址码（#）的共存关系。

主网上有控制器MACH1、MACH-Zone、ETHRT-Link和MACH-，其RCC#分别为1、2、3和4，#分别为分别为 1000、2000、3000、4000。在 MACH-(RCC#=4）

有 2 个子网 SubA 和 SubB 上

。 SubA 上的 MACH2 和 MACH-Air 控制器的 RCC#s 4A1 和 4A2，地址代码#s 4001 和 4002。SubB 上的 MACH-Air 和 MACH-Zone 控制器，它们的 RCC#s 是 4B1 和 4B2，并且它们的地址代码是 4201 和 4202。同理，ETHER-Link (#=3） 有一个带有 MACH-Air 和 MACH-Zone 控制器的子网，它的 RCC# 是 3A1 和 3A2，它的地址代码 #是 3001 和 3002。

简而言之，使用标准的楼宇自动化系统集成非常灵活，借助厂商提供的软件工具可以轻松进行网络配置。

5。参考文献

1。 ANSI/ 135-2001: -A 和 的数据。 , , , 美国, 2001.

2。董春桥。智能建筑原理与应用。北京：电子工业出版社。 2003.4

3。 , 用户, 2003.4
