【简介】

摘要：文章介绍了东升大厦楼宇自控系统的设置方案。还通过东升大厦的案例说明了如何配置系统。

位于山东省东营市西城区东升大厦。总建筑面积，建筑高度99.7m，地上26层，地下2层，室外庭院面积约1，集合酒店，是集办公、商务、娱乐和酒店。东升大厦楼宇自控系统采用西门子楼宇科技（天津）有限公司提供的最新一代西门子楼宇系统。

该系统可以提高东升大厦的整体管理水平，节约能源，提供更舒适的室内环境。将排风等系统纳入楼宇自控管理系统，是一套基于配配电理论的成熟楼宇自控系统。具有结构灵活、适应性强、扩展方便、软件优化、西门子楼宇自控设备操作、操作简单等特点。

1 楼宇自控系统的设计思想和原则以安全、可靠、节能、省力、综合管理为目标。东升大厦楼宇自控系统是一套集空调、通风、给排水、配电、照明、电梯等以集中监控为目的的设备或系统，旨在打造优秀的楼宇设备监控系统。 ，控制和管理的综合系统。该系统的设计侧重于西门子楼宇自动化，并考虑了三个要素。一是确定为设备或各子系统服务的控制器的I/O点数和类型，同时确定I/O点数的接口技术处理；另一种是现场仪器、仪表、传感器、变送器和执行器。三是中央操作站和通讯网络的配置。

整个系统由监控软件、DDC 控制器、传感器、阀门和执行器组成。

根据东升大厦机电设备和弱电系统设计的具体情况，楼宇自控系统是西门子推出的新一代楼宇自控/系统集成平台。重点关注以下问题：

选用西门子监控软件， 1 根据东升大厦弱电系统的一般要求。系统采用/Serv系统结构，支持//操作系统，支持OPC等协议，开放接口，提供丰富的功能选择，一套成熟的系统；控制器的配置对系统的合理配置起着重要作用。 2 根据被控设备的要求选用不同处理能力的DDC控制器。各控制厂商的控制器有多种不同点的产品可供选择，合理选择控制器对优化网络拓扑和控制系统成本具有重要作用。基本原则是控制器应尽可能靠近控制对象，距离较远的设备不宜共用一台。 DDC控制器；楼宇自控系统的控制器、传感器和执行器的电源为受控设备3的独立集中供电，以保证系统的稳定性和可靠性。

2 楼宇自控系统的控制内容及目标 楼宇自控系统一般应为用户提供以下功能：

实现对各种工艺参数和设备状态的测量， 1、通过配置系统的硬件和软件，设置和控制设备的启停，提供设备运行报告等功能；发生故障时自动报警 2.监控并显示系统监控设备的工作状态； 3 现场自控机构的安全调节功能；管理和分析当前和过去的操作流程与其他系统的数据交换；为此，对每个子系统进行了相应的需求分析。

最终确定了东升大厦项目中包含的楼宇自控系统监控对象的具体内容和目标。

2.1冷冻站系统的监控监控设备包括：冷水机组、冷却水循环泵、冷冻水循环泵、冷却塔、自动补水泵、电动蝶阀等。

及时启动和停止冷水机及相关设备。

完成冷却水循环泵、冷却水塔风机、冷冻水循环泵、电动蝶阀、冷水机的顺序连锁启动和冷水机、电动蝶阀、冷水循环泵、冷却水循环泵的顺序连锁停机, 冷却塔风机 1 台 根据事先安排的工作和假期安排..

启动顺序如下：立即打开相应的冷却水和冷冻水管路上的阀门；冷却塔风机、冷却水泵、冷冻水泵延迟2~3min启动；冷却主机延迟3~4分钟。

停机顺序为：立即切断主机电源；延时2-3min后关闭冷却塔风机、冷却水泵和冷冻水泵；相应的冷却水和冷冻水管道上的阀门立即关闭。

根据冷却水供应温度和冷水机组开启的数量控制冷却塔风扇的开启和关闭数量。保持冷却水供水温度，

2 测量冷却水给回水的温度。使冷冻机以更高的效率运行。从冷水的总供水流量和供回水的温差，3监测总的供水和回水温度和冷水的回水流量。计算实际负荷，自动启停冷水机、冷冻水循环泵、冷却水循环泵及相应的电动蝶阀；自动启动 停止自动补给泵 4. 根据膨胀罐的液位。调整旁通阀的开度。 5、监测冷水总供回水的压差。旁通阀自动关闭；并记录运行时间。 6 监控各台水泵、冷水机、冷却塔风机的运行状态、手动/自动状态、故障告警。水泵启动后， 7 水泵保护控制：每台水泵的出水口 水流开关安装在管路上。水流开关检测水流状态，有故障自动停机；如果水泵在运行过程中出现故障，备用泵自动投入运行；记录累计运行时间和其他历史数据等参数、状态、报警..

2.2 换热站系统监控设备包括：换热器、凝结水泵等。

根据出水温度通过PID调节一次热水（或蒸汽）调节阀， 1 监测各换热器二次水的出水温度。保证出水温度稳定在设定值范围内，温度超限报警；有故障时报警， 2、测量热水循环泵的运行状态和故障信号。并累计运行时间；记录累计运行时间等历史数据等。 3. 中心站显示、打印、记录各种参数、状态、报警等。

2.3 新风/空调机组的监控设备包括：新风/空调机组。

具有任意周期的实时时间控制功能 1 时间程序自动启动/停止鼓风机。 2 监测风机运行状态、手动/自动状态、故障报警、累计运行时间； 3 温度过低时的防冻保护：冬天。打开热水阀，关闭新风门，停止风机，并报警；超过设定值时会报警 4. 用空气压差开关测量空气过滤器两侧的压差。 ①启动顺序：打开冷水阀、打开风阀、启动风机、调节冷水阀； ②停止顺序：停风机、关闭风阀、关闭水阀；测量新风温度和送风温度， 6 对于新风单元。并根据送风温度PID调节二通水阀的开度，保持送风温度为设定值；对于空调机组，测量新风温度和回风温度，根据回风温度PID调节二通水阀的开度西门子楼宇自控招聘，保持回风温度。风温为设定值；记录中心站的各种参数、状态、报警、7色图形显示。记录累计运行时间和历史数据等；2.4 给排水系统的监控监控设备包括：给排水泵、生活池、污水池、集水坑。

手动/自动状态及故障信号， 1、监控生活水泵和污水泵的运行状态。故障报警，累计运行时间； 2、实现本地控制和远程控制的转换； 3、监测超限水位报警 生活水箱液位。防止溢出，超低液位也报警； 4、根据生活水箱的液位启停生活水泵。超高液位报警；在中心站记录各种参数、状态、报警、6色图形。记录累计运行时间及其历史数据等。

2.5 供排风系统监控设备包括：送/排风机。

1 监控每个风扇的运行状态和手动/自动状态； 2 自动状态下按时间程序自动启停风机；发生故障时报警； 3 监控送/排风机故障信号。并累计运行时间；各种参数、状态、报警、4个中心站彩色图形显示。记录累计运行时间和历史数据等。

2.6 照明系统的监控监控设备包括：公共照明配电箱。

根据时间程序自动打开/关闭每个照明电路 1 对于每个照明电路；监控各路开关状态、故障报警、手动/自动状态 2 各照明电路；程序可根据用户需要任意修改，3次以上。可自定义节假日工作模式，减少楼宇运行过程中的电力消耗；记录中心站的各种参数、状态、报警、4色图形。记录累计运行时间及其历史数据等。

2.6 变配电系统监控西门子楼宇自动化相关运行参数监控..

通过高级界面收集以下信号。供配电系统连接的监控接口由供配电设备厂家预留：

1 高压进线柜：三相电流西门子楼宇自控有功功率、无功功率、功率因数、有功电能； 2 所有高压开关的通断状态和故障跳闸状态； 3 变压器温度； 4 低压进线柜：三相电压、三相电流、木门； 5、所有低压进出线开关的通断状态和故障跳闸状态；或故障信号； 8 监控变压器室、高低压配电室、发电机室的温度。

本项目要求制造商提供国际标准通信协议：OPC 9 进行无缝集成..

2.7 电梯系统监控 电梯系统为楼宇自动化系统集成提供高级接口。本项目楼宇自控系统只对电梯系统进行监控，不进行监控。

楼宇自动化监控电梯运行状态、故障报警、电梯升降；监控扶梯的运行状态和故障报警，并对电梯系统的运行时间进行累计记录。

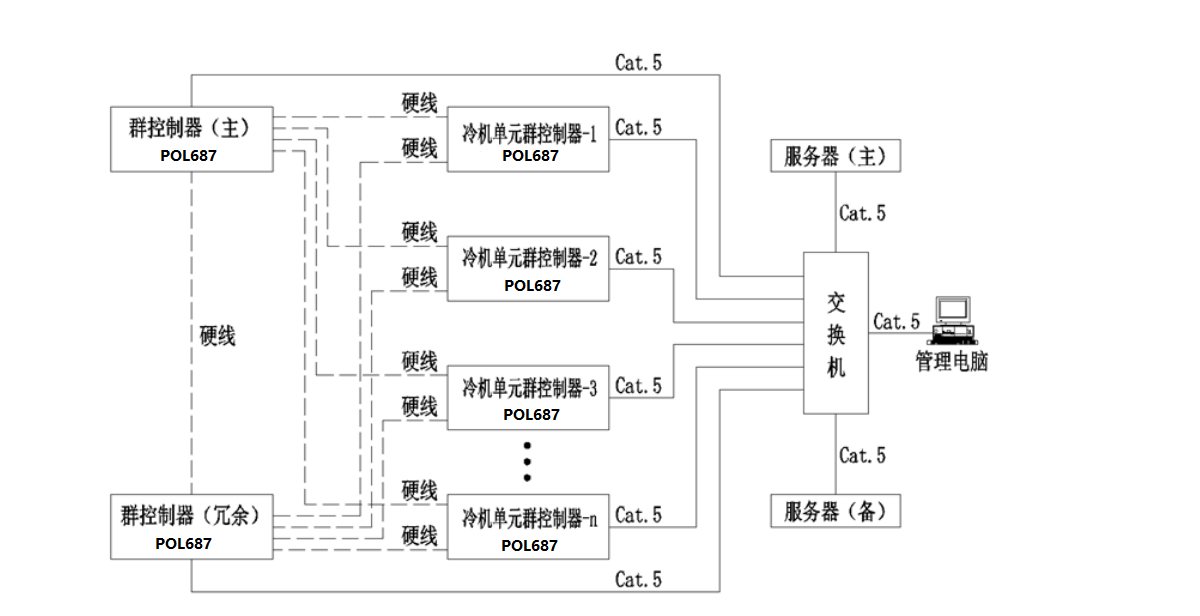

3 系统架构采用西门子系统最终网络拓扑如图1所示：（略）简要说明如下关于西门子系统：

3.1 中央工作站 西门子楼宇自动化BAS系统的核心，中央工作站系统由PC主机、彩色液晶显示器和打印机组成。

它可以直接连接到以太网。全楼监控的机电设备在这里集中管理和展示。安装中英文工作软件，为操作者提供下拉菜单、人机对话、动态显示图形。 ，为用户提供了一个非常好的和易于学习的界面。操作人员无需专业软件知识，即可通过鼠标和键盘操作管理整个控制系统。

3.2 操作系统 通过系统程序，操作人员可以访问和监控楼宇自控系统中的各种数据 S600操作系统为楼宇自控系统提供了强大的工作平台..

3.2.1 命令输入和菜单选择的方式也可以通过“鼠标”进行操作，操作者可以通过常规的西门子楼宇自控键盘进行操作。

包括启动和停止、更改设定点、选择菜单等操作。

3.2.2图文显示 操作人员可以将楼宇自控系统中的各个监控点以图文或文字的形式显示出来。

3.2.3 多方面数据显示，便于分析不同表现，操作系统具备“窗口”风格同时显示多方面信息的能力。真正做到实时和多任务处理。

3.2.4 密码保护，防止系统被无关人员使用。多级密码将为业主、西门子楼宇自动化和管理人员提供有效的保护工具。它可以被管理和限制不同的部门使用楼宇自动化系统。提高系统的安全性。

3.2.5 彩色动态图形显示系统提供彩色动态图形显示，以使系统中的告警更快速的被识别，系统的性能更易于分析.

包括电气和机械安装的平面图和系统示意图。

3.2.6 系统结构与定义 定义或修改程序不会影响楼宇自控系统的正常运行。所有温度和设备控制策略和节能程序都可以由用户自行决定..

3.3 软件功能不限于最先进的计算机工作方式。其核心功能包括控制软件和报警管理。西门子提供的所有软件都支持本程序中介绍的操作和监控系统。该软件在每个外业控制器中运行..

提供设定点修改、进度计划设置与执行等丰富功能。 1、西门子楼宇自动化控制软件齐全，操作界面友好。 2.报警管理包括在操作台上的监控、缓冲、存储和报警显示。

包括发生的时间和日期 ①所有报警应显示报警监控点的详细信息。为了更有效、更迅速地处理严重的报警。用户可以决定不同级别的告警的严重程度 ②告警可以根据严重程度分级告警。 ③ 监测点历史和趋势记录；每个网络控制器都有以下累计记录，④累计记录。如果累计记录超过用户设置的限制，系统会自动发送用户指定的警告信息。

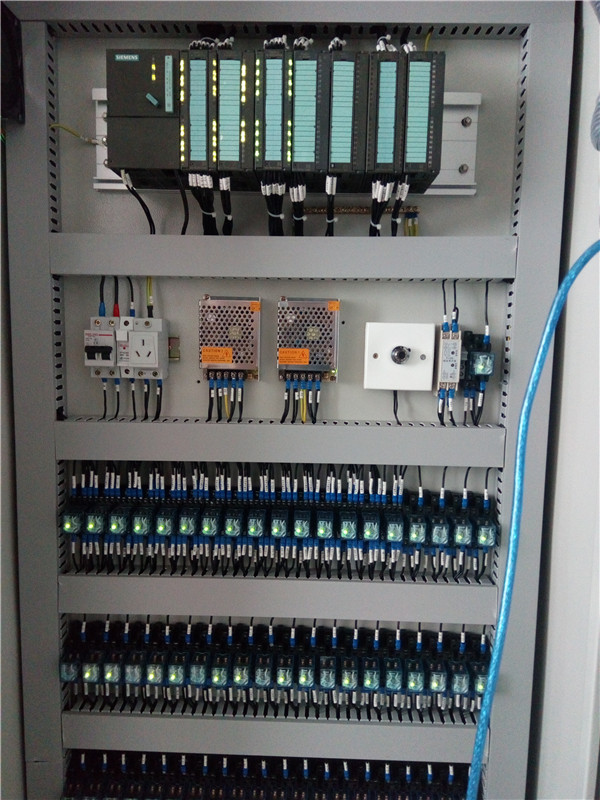

3.4 直接数字控制（DDC） 一个完整的控制器，DDC用于监控和控制系统中相关机电设备的控制器。它包括软件和硬件，可以独立完成操作，不受网络或其他控制器故障的影响。

具有独立运行或联网运行的能力，无需中控主机。同时，控制器主要由32位或16位微处理器和不同类型点的点终端模块组成。当外部电源被切断时，D西门子楼宇自动化的直流备用电池确保RAM中的数据60天不丢失。简而言之，DDC具有以下功能：

1 定时启停，自适应启停；2 自动幅度控制，需求预测控制；3 事件自动控制，扫描程序控制和报警处理；4 趋势记录，综合通讯能力。

4 系统交付和使用效果评估可以自动控制建筑物内的机电设备。安装调试后的楼宇自控系统自2003年10月投入运行以来，一直稳定可靠。通过软件，对相关设备进行系统化管理，发挥设备的整体优势和潜力。提高利用率，优化设备运行状态和时序。强度和工时。最终降低了设备的运行成本。
