综合布线系统设计方案（一）总体设计说明1.结构化布线简介1.1.综合布线系统结构

综合布线系统一般由六个独立的子系统组成。电缆采用星形结构布局，任何子系统都可以独立进入综合布线系统。这五个子系统分别是：工作区子系统（Work）、水平子系统（）、管理区子系统（）、垂直子系统（）、设备间子系统（）。这五个子系统的各个部分相互独立，可以独立设计、独立建造和管理。当一个子系统被替换时，其他子系统不会受到影响。

（见附录一综合布线系统示意图）

1.2.综合布线优势

结构化布线系统是传统布线方式的重大创新。其电缆的传输能力是旧传输电缆的一百倍。接口模式已成为国际标准，兼容各种旧标准。因此，用户无需担心当前和未来的系统应用和升级能力。采用模块化结构，配置灵活，设备搬迁和扩容方便，从根本上改变了以往建筑布线僵化、混乱、复杂的局面。

2. 项目概述

本综合布线设计方案处于施工后期，属于前面的建筑五金，后面的综合布线。

大楼采用六类布线，是以信息传输为基础的综合布线系统。其设计要点是：以中央机房为核心，将大楼各楼层的配线架与中央机房连接成一个有机整体，使系统具有稳定可靠、高速、标准、开放、灵活、适用、可扩展的性能特点，以满足不同形式建筑的应用需求。

各楼层功能见附件二。 建筑物各楼层功能一览表

申请要求

① 使用简单、廉价、方便的结构，将任意插座与主网互连

② 适应各种符合标准的品牌设备的互联和组网运行

③ 电缆的敷设和管理应符合PDS系统的设计要求

④ PDS系统中应提供多个互连点，即插座

⑤ 满足当前和未来网络的要求

(2) 一般设计原则1. 设计目标

① 符合当前和长期的信息传输要求

② 布线系统设计符合国际（ISO/CEI 11801）标准

③ 布线系统采用国际标准推荐的星型拓扑结构

④ 接线系统信息出口采用国际标准RJ45插座

⑤ 布线系统满足综合业务数据网络的要求

2. 设计原则

主要表现在兼容性、开放性、灵活性、可靠性、先进性和经济性

①合理规划综合布线系统集成的信息系统类型和数量，综合考虑用户需求、建筑功能、校园网络特点等因素。.

②技术先进，适当推进。采用先进的理念、技术、方法和设备，不仅能体现当前水平，而且具有很大的发展潜力。

③标准化设计。设计应符合最新的综合布线标准，在防火、接地、计算机战场等方面也应符合现行国家相关强制性或推荐性标准。在设计中，必须选择符合相关国家或国际技术标准的定型产品。未经国家认可的产品或未经质量监督检验机构鉴定的设备、主要材料不得用于本项目。

④ 系统的可扩展性。综合布线系统应该是一个开放的结构，应该能够支持语音、数据、图像和监控等系统的需求。在设计布线系统时，应适当考虑未来增加信息服务种类和数量的可能性，并预留一定的发展空间。

⑤ 易于维护和管理。综合布线系统应采用星形/树形结构，采用分级管理的原则，避免同级节点之间电缆直接连接。完整的网络布线系统应能根据实际需要进行变化，进行多种组合和灵活配置，轻松改变网络应用环境。所有的网络表格都可以在跳线的帮助下完成。

⑥经济合理。在满足上述原则的基础上，我们力求路线简单，距离尽可能短，尽可能降低成本，让有限的投资发挥最大的效果。

3. 设计者

布线系统的设计、施工和验收遵循以下规范和标准

① 网络应用标准

ANSI/TIA/EIA-568.2,-95 和 ISO/ 规定的 6 类技术规范。

NEMA 100-24-XF 型低损耗扩展频率性能符合 NAME 标准 WC63.11996 要求。

ICEAS-90-661-1994 和 S-90-661-1998 的 1/98 草案中规定的要求。

② 接线标准

ISO/IEC IS 11801 2002“信息技术-用户通用布线系统”

ANSI/EIA/TIA 568 B《商业建筑的建筑布线标准》

GB/T 50311-2000《建筑物及建筑群综合布线系统工程设计规划》

GB/T 50312-2000《建筑物和建筑物综合布线系统工程验收规范》

③ 其他相关标准

《建筑室内装饰设计防火规范》GB 50222——95

《建筑物防雷设计规范》GB 50057——94

《电子计算机房设计规范》GB 50174——93

《计算机站点技术要求》GB 2887-2000

（3）技术方案设计1.设计总结

根据本楼的使用要求和上述相关标准，本方案为典型的星型拓扑系统。根据用户要求，大楼主设备室设在大楼一层主机房，电缆从主设备室引出，经天桥、竖井直通工作区. 该方案分为五个子系统，即工作空间子系统、水平子系统、主干子系统、设备到设备子系统和管理到管理子系统，它们是两级星型拓扑结构。

2. 系统设计2.1. 工作区子系统

本楼工作区子系统由终端设备到信息插座和信息插座的连接组成，包括具有不同功能的工作区。在相应区域的墙壁上安装信息插座，信息插座采用双口壁挂式面板和六类模块。工作区每个信息插座为标准8针、RJ45模块化六类插座，支持近1000M以上带宽。不同类型的电脑和终端可以通过RJ45跳线和RJ11跳线轻松连接到通讯插座。

插座与模块的连接标准如下：

a) 本项目使用的插座底盒均为国际86型。

b) 插座连接标准为 EIA/。

c) 信息插座与强电插座的距离≥30cm。

d) 配线架与模块的连接采用T568B 标准。

1 信息模块

满足六类传输标准，符合千兆以太网应用系统，适用于设备与工作区之间的通讯插座连接。外形紧凑，模块上清楚地标明了通用线序标签，方便准确快速地完成端接。全封闭屏蔽结构，有效防止电磁干扰。

控制板

2 安装自己打印的面板纸。一旦更改了信息点编号，就可以将有机玻璃标签盖从正面取下来更换面板纸。

2.2. 水平子系统

水平子系统从配线架直接延伸到用户工作区，与工作区位于同一栋楼内，末端连接信息插座。本方案中，根据TIA/-A水平线独立应用原理，水平子系统采用AVAYA六类4对（UTP）线缆，全面支持未来千兆以太网的应用。每个信息点都可以灵活应用，可以随时转换连接到电话、微机或数据终端，并可根据用户的需要进一步应用。

见附录 3 系统接线图（底层）

附录四、系统接线图（4楼）

附录五、系统接线图（5楼）

本方案采用吊顶轻型装配槽形电缆桥架。为保证线路安全，槽体端应有良好的接地端。金属线槽、金属软管、电缆桥架和所有配电箱都需要整体连接，然后接地。

① 电缆敷设应符合下列要求：

a) 电缆的型号和规格应符合设计规定，布置应自然平直，无扭结、成环接头等，不应受外力挤压和损坏。

b) 电缆的两端应标有序列号。标签书写要清晰、正确、正确。标签应由不易损坏的材料制成。

c) 电缆端接后，应留有余量。电力电缆和综合布线系统的电缆应分开敷设，电缆之间的最小净距应符合规定。

② 对电缆桥架和电缆槽的保护要求设置如下：

a) 桥梁水平敷设时，支座间距一般为1.5-3m。垂直铺设时，固定在建筑物上的构筑物间距应小于2m，低于地面1.8m的部分应加金属罩保护。

b) 铺设金属线槽时，在下列情况下应设置支架或吊架：线槽接缝处；每间隔3m；0.线槽两端出口距离5m；在转折点。

c) 金属线槽的接地应符合设计要求。

d) 金属线槽和电缆桥架穿过墙壁或地板时，应采取防火措施。

2.3. 垂直子系统

垂直子系统用于连接机房和管理区域子系统之间的电缆，是整个布线系统的骨干。本方案的垂直子系统是指连接中央机房和楼层布线室的主干光纤和大对数光缆。主干光缆采用6芯多模室内光缆，带宽可高达1Gbps以上，可提供高质量的数据传输通道；支持的千兆以太网传输距离优于国际标准。

2.4. 设备间子系统

机房子系统由主接线柜内的电缆、连接模块及相关配套硬件组成。它将中央机房的公用设备与各管理机房子系统的设备互联，为用户提供相应的服务。本方案主布线室位于一楼中央机房。语音和数据共用一个接线柜，所有语音中继和数据中继都连接到接线柜对应的模块配线架上。主接线柜采用19英寸42U规格机柜。除了安装布线设备外，还可以放置网络设备；柜体材料采用金属喷涂，并配有网络设备专用配电端子。

数据中心机房的总体要求：

a) 数据中心机房应根据机房要求进行装修，并考虑防雷和接地，以及配套的UPS电源。

b) 主布线室应避免电磁干扰。

c) 室内吊顶高度不应小于2.5米；

d) 机房内应铺设高度为0.25—0.3m的防静电活动地板，为地下布线提供方便；活动地板平均承重不低于500Kg/m2；

e) 机房内应设置合适的接地端子，建议独立接地，接地电阻阻值小于1Ω；

f) 机房内的室温应保持在18℃至27℃之间，相对湿度应保持在30%-50%；室内照明不低于150Lx；

g) 机房面积不小于14M2，机房应清洁、干燥、通风良好。防止有害气体（如SO2、H2S、NH3等）的侵入，并有良好的防尘措施；

h) 机房内的电源插座应根据计算机设备的电源要求进行设计，以方便交换机、服务器等设备的使用；

2.5. 管理间子系统

管理室子系统由交叉互连配线架组成，分布在各楼层的布线室中。管理室提供连接其他子系统的连接手段。交叉互连使通信线路可以定位或迁移到建筑物的不同部分，使通信线路更易于管理，以便在移动终端设备时轻松进行。插拔。

跨管理环境要求

a) 室温应保持在18℃至27℃之间，相对湿度应保持在30%-55%；

b) 保持房间无尘或更少，通风良好，明亮至少 30 英尺*烛光；

c) 安装合适的防火系统；

d) 使用能耐火至少1小时的防火门、防火墙和阻燃涂料；

e) 提供合适的门锁，至少有一扇留有安全出口的窗户；

f) 尽量远离存放危险品和电磁干扰源（如发射机和电机）的地方；

g) 机房地面承载能力为500kg/㎡。

h) 根据结构化布线系统的要求，在配线柜中使用 19" 标准机柜。

i) 主、地板配线间最好有设备柜放置设备，其大小可根据设备大小确定。将机柜放置在机房内尽可能靠近竖井的位置。

3.工程材料与预算3.1 工程材料与计算公式

对RJ-45头的需求：m=n*4+n*4*15%

m：代表对RJ-45连接器的总需求，n：代表信息点总数，n*4*15%代表剩余剩余。

信息模块需求：m=n+n*3%

m：代表信息模块的总需求，n：代表信息点的总数，n*3%：代表剩余。

每层线路数量：C=[0.55*(L+S)+6]*n

L：本层管理室最远的信息点距离，S：本层管理室最近的信息点距离，n：本层信息点总数，0.@ >55：备用系数

线槽截面积=水平电缆面积×3

最长行距+最短行距）/2=平均值

（平均 + 5 米） X 点 = 总长度

总长/305（每箱标准米）+2箱=箱总数

3.2 预算

见附录六。综合布线系统预算

（4）施工方案建议1.安装环境1.1.接线装置和电缆工作环境

a) 温度：5摄氏度-45摄氏度

b) 相对湿度：5-85%PH

1.2.接线设备和电缆的大气环境

a) 不受潮气和灰尘的影响

b) 没有啮齿动物侵扰的风险

c) 海拔高度小于 1000 米，

d) 抗震开裂度6度

2.施工组织计划2.1.施工准备阶段

包括施工图的编制和审查；建设预算；编制施工组织设计和施工方案编制设备/材料采购和订货；工程施工工具和设施准备和施工队伍组织准备。

2.2.建设阶段

包括配合土建装修施工，预埋管线；固定与土建有关的支撑固定件；固定接线盒和配电柜等；子系统检查和测试等

2.3.竣工验收阶段

包括系统调试和投入正常运行；完成所有测试报告和完成文件；召集建设单位、建设单位、质量监督部门审查；现场验收；对于具有行业管理的特殊系统，完成行业主管部门的验收。

总之，无论项目的规模大小，系统的难易程度，建设都要有条不紊、有条不紊地进行。工程变更、施工预算、施工协调、竣工验收等可以有效提高效率，保证工程质量。

3.施工质量、安装及降低成本措施3.1.施工质量保证基本措施

为保证系统工程建设质量，使工程达到设计要求，需要加强工程建设的技术管理。根据我公司的管理经验，每个项目从施工准备阶段开始，到工程建设和组织管理及竣工验收阶段。必须遵守某些程序和要求。有关技术人员和管理人员应当以文字和图表的形式记录影响工程质量的有关规定，并要求所有文件资料的形成和积累必须及时、准确、系统、科学。

a) 及时是在施工过程中及时记录各种需要的数据和现象，以便按专业分阶段积累和整理施工文件和资料。竣工验收完成后，应及时整理、归档、移交工程文件资料，及时上交建设单位。

b) 准确性是指在施工过程中形成的技术文件和材料应真实反映工程建设的客观情况，并严格按照施工图纸和现行材料质量标准、质量检验标准进行施工，施工验收规范，做到有变更手续，有据可查，施工单位有备案。严禁擅自修改、伪造和后期补妆。

c) 系统是按照施工程序系统地组织形成的技术文件和资料，系统地反映施工的全过程。

d) 科学就是以科学的态度对待施工中的每一个数据。应有施工依据、检验结论、现场记录、试验验收报告、图纸修改程序、工程竣工总结。

3.1.安全施工管理措施

在弱电系统工程实施中楼宇自控布线，安全是我们遵循的首要原则。安全包括人身安全和设备安全。为此，我们在施工过程中采取相应的安全管理措施，消除一切隐患，避免意外伤害，确保系统安装和运行安全。

a) 建立健全以项目经理为首的安全生产领导机构，组织领导开展安全管理活动。

b) 建立各级人员安全责任制，明确人员安全责任，定期检查安全责任落实制度，明确处罚。

c) 施工人员应严格遵守各项安全操作规程，严格按照施工图纸和施工规范进行施工。

d) 对施工人员进行安全教育培训，增强安全意识，提高安全施工知识，防止人为不安全行为，减少人为失误。

3.2.节省

除了布线系统的诸多优点外，其突出的优点是系统的综合设计可以达到节省人力、物力、财力的目的，在施工过程中采取有效的节约措施可以充分体现出系统的完美设计。系统。

a) 工程实施中，应采用设备和材料核算，做好施工准备，以利于在安装过程中充分、有限地使用材料。

b) 协调管理各工序项目，严格按照项目现场总指挥的管理实施子系统项目，避免因二次装修造成的损失过程重叠。

c) 严格按照施工规范进行安装和操作，注意保护其他专业产品，尽量不要损坏建筑表面和安装的设备，保证楼宇自控设备的整体协调性、对称性和美观性。

d) 施工过程中，在满足设计要求和保证系统安全可靠运行的前提下，推广使用新技术、新机器、新工艺，提高安装质量和效率，以达到以下效果：再创新和欣赏。

e) 严格按照施工管理程序完成施工、竣工资料和文件的收集整理，减少管理费用的支付，为以后的系统维护创造条件。

f) 在施工过程中，如施工图纸与现场实际不符或有不完善之处，工程指挥部将配合现场情况，以最快的速度，及时向施工方和设计方报告问题。最短的时间，并提交图纸。尽快完善，使施工顺利进行。

（5）系统调试验收1.调试阶段

a) 全部安装工作完成后，按要求进行系统调试和调试。

b) 被调试的系统必须满足要求的功能。

c) 如果在调试过程中出现问题，需要排除故障并重复测试，使系统完善。

d) 安装人员能及时安装测试，发现问题并及时纠正。

2. 接受阶段

a) 当供方认为系统调试良好，满足使用要求时，应与工程师和学校进行系统验收。

b) 系统验收所需的检验、试验项目及各项试验的具体方法和要求，应事先报施工现场工程指挥部批准，工程部批准后方可进行。

c) 如果系统验收过程中的某些环节出现问题，应在纠正错误后重新进行测试。重新测试时，至少3次相同的测试没有问题，工程师对测试很满意。

d) 供应商应提供检测仪器和测试工具。

e) 在检验和试验过程中，必须有详细的技术记录。测试结束后，供应商需要将完成的测试发送给项目

f) 被测系统需要经过一段时间的试运行。试运行期间，系统由供应商和校方共同管理。

g) 系统试运行前，供应商应提供培训课程，确保学校工作人员熟悉设计资料和图纸文件，掌握系统装置和设备的各个方面。

h) 试运行期间，供应商应指导和协助学校工作人员完成工作记录。如有问题，应及时处理并记录。

i) 试运行后，供应商应将全套竣工图连同整个系统一起交付给学校。交付前必须经过工程师审核，认为符合要求后正式交付给学校。

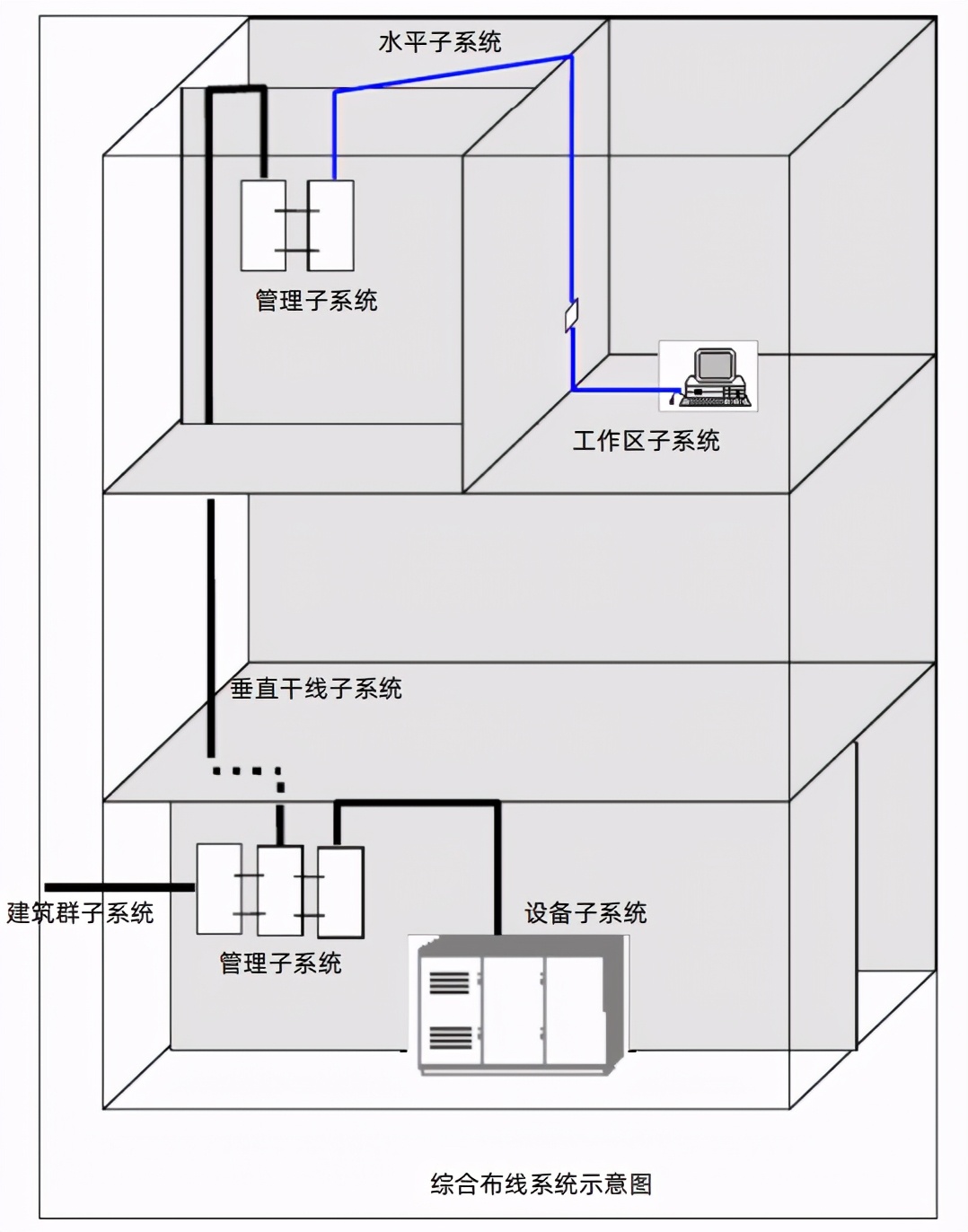

附录一、综合布线系统示意图

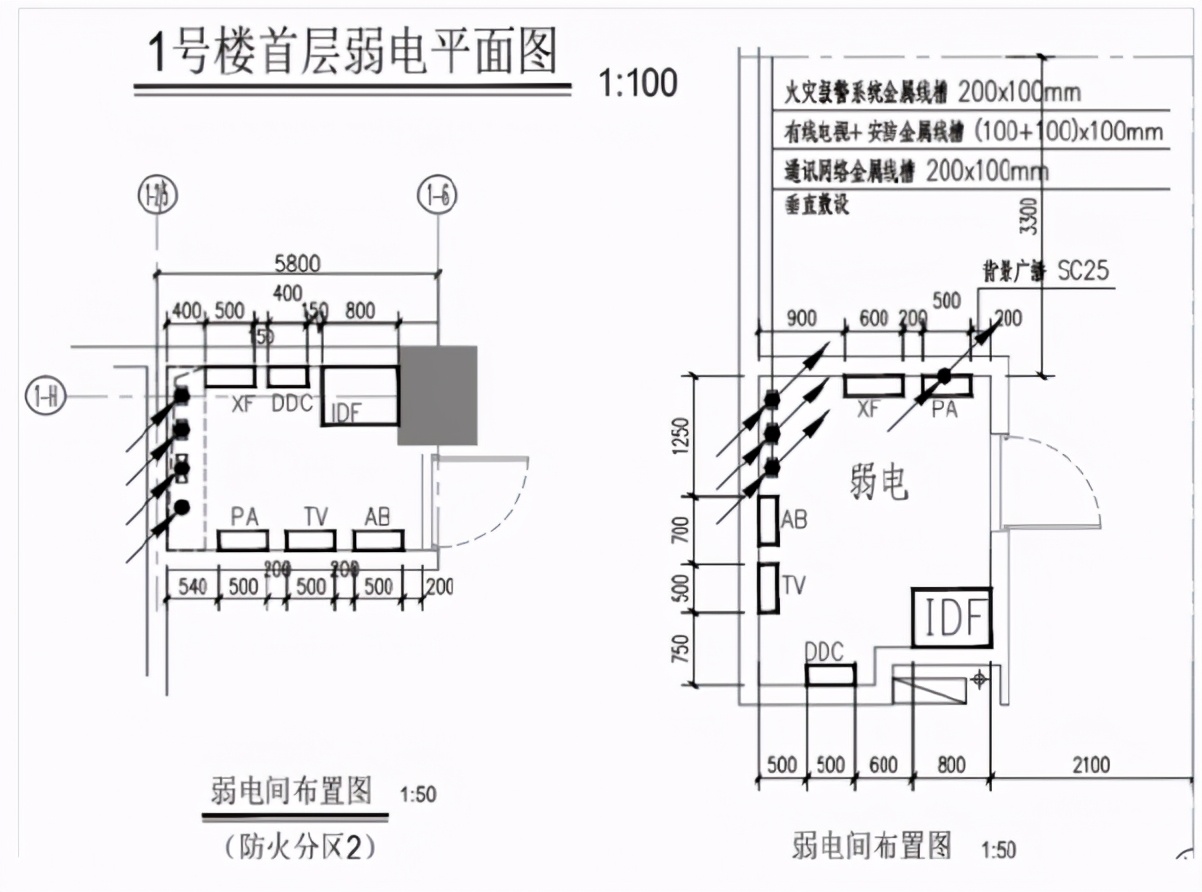

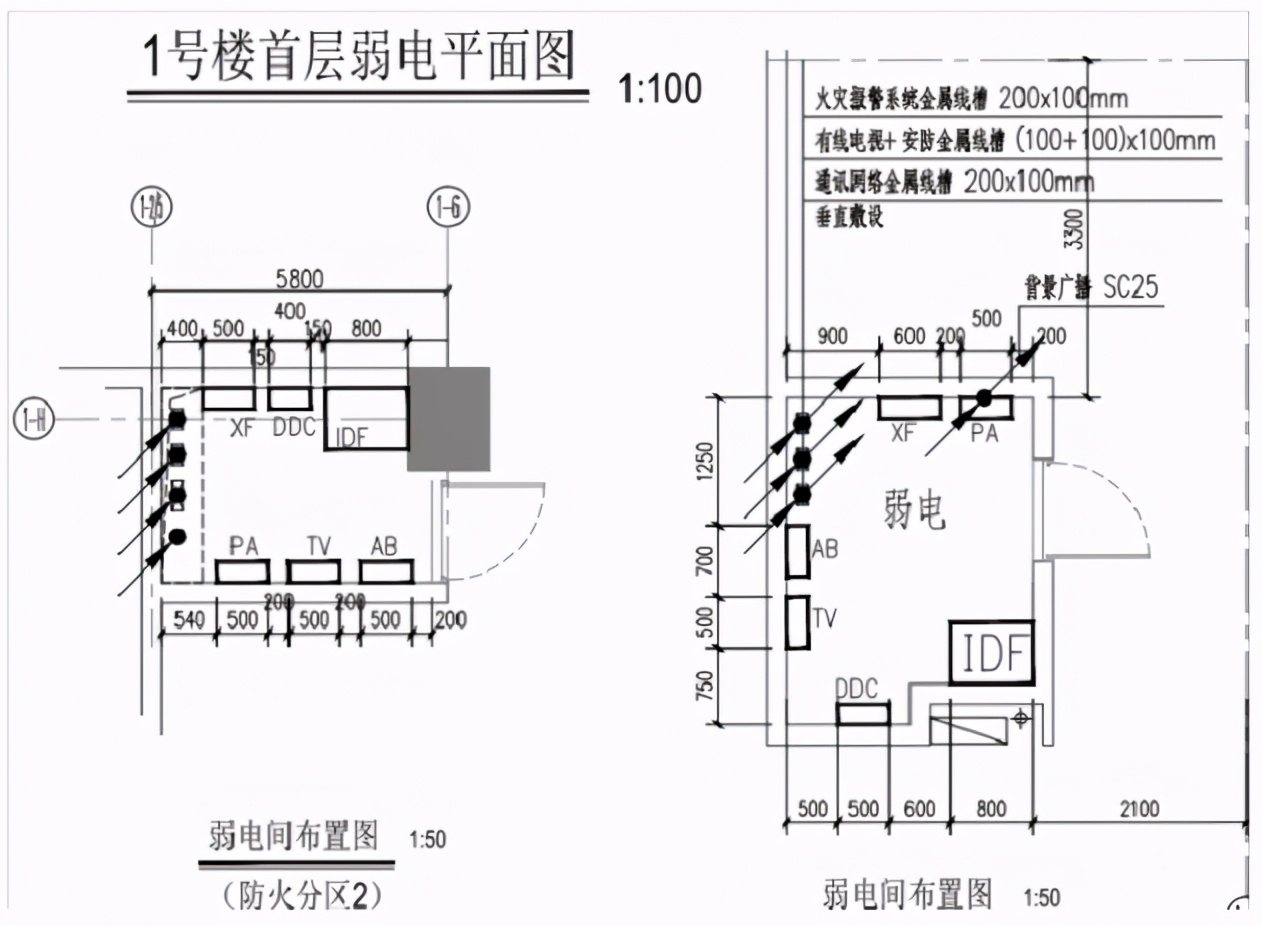

附2·综合布线系统接线图（底层）

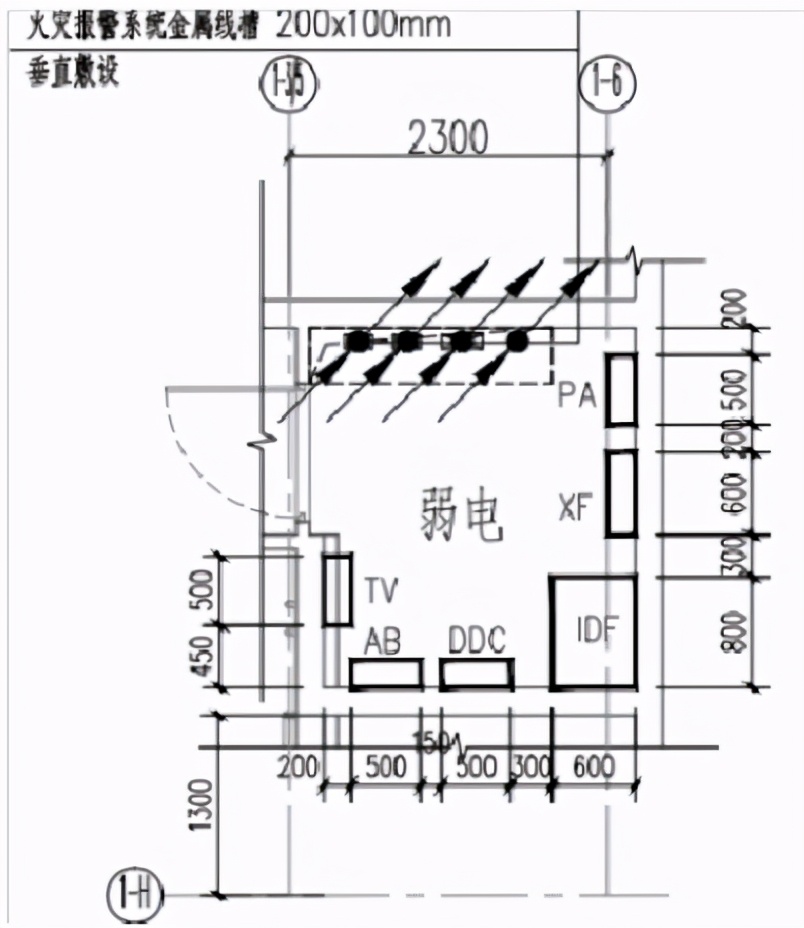

附录三、综合布线系统接线图（4楼）

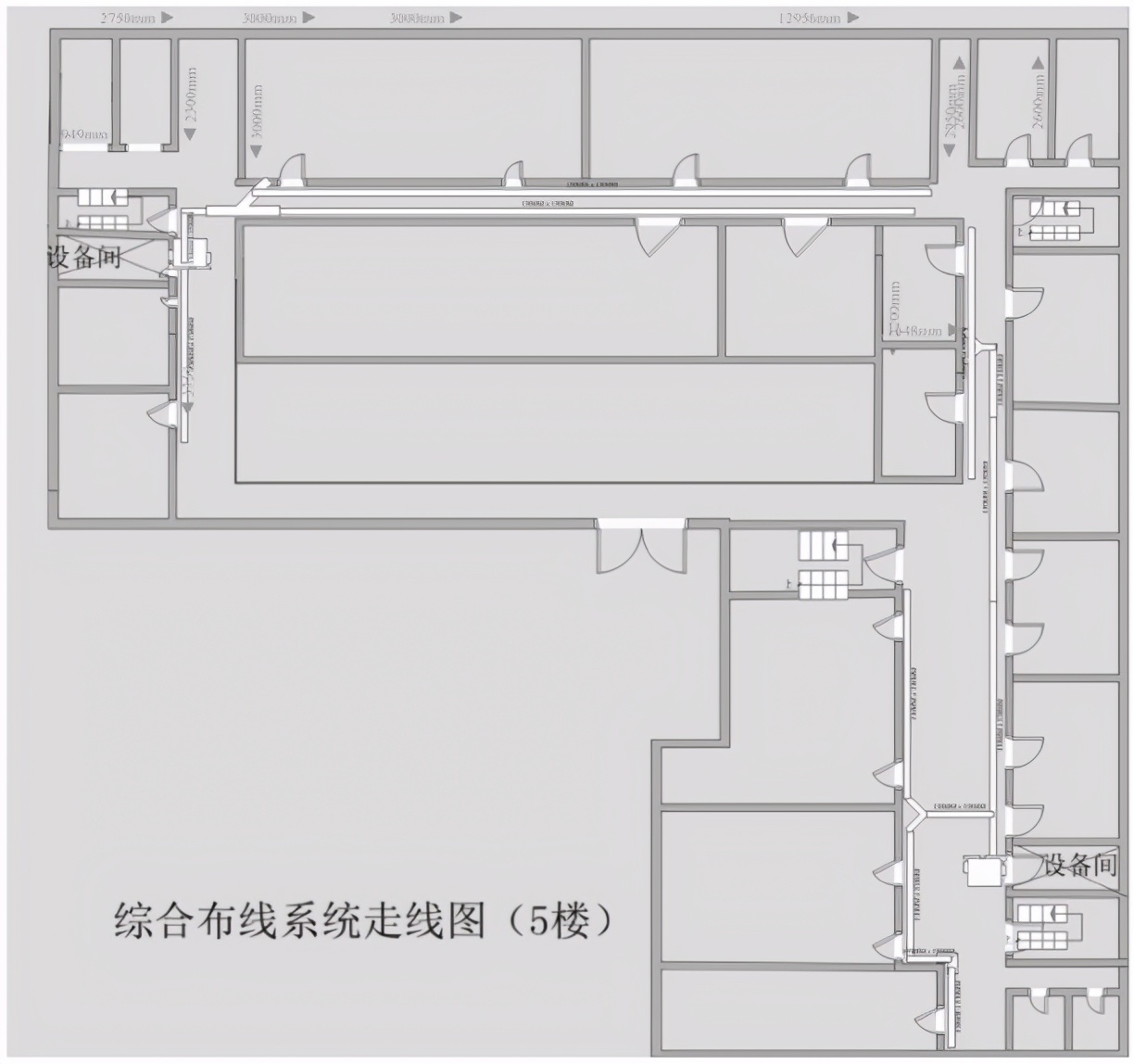

附4.综合布线系统接线图（5楼）

附录五、综合布线系统预算（略）
