机房对​​于企业网络来说非常重要，而布线系统作为网络硬件的基础，对机房网络的稳定性有着重要的影响。不同需求的机房类型不同，布线要求也不同。让我们一起来看看它们。

数据中心布线系统组成

目前一般数据中心建设可以参考综合布线标准主要有：国标-2008、国际标准ISO/IEC 24764-2010、欧标EN 50173.5/ 1-2007 和美国标准 TIA 942-2005。

以上所列国外标准中数据中心布线系统各部件的名称和拓扑结构在内容上略有不同，但原则上是一致的。其中，欧洲标准和国际标准的术语完全一致。由于国家标准对数据中心布线系统的组成没有明确规定，从工程设计应用的角度来看，国内标准推荐使用国际标准的内容。

除以上所列标准外，在数据中心设计过程中还应严格执行相关综合布线标准，如ISO/等的技术要求。

1 数据中心布线系统组成及命名

表3.1.1列出了各标准中定义的用于数据中心布线系统组成的名词和术语的对应关系，该表的内容用于理解拓扑图。

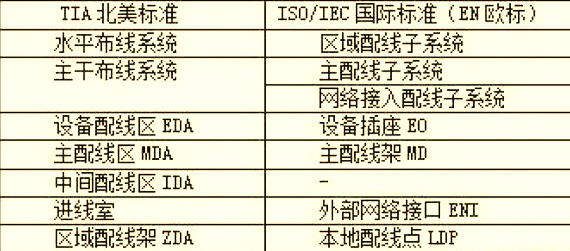

表3.1.1 布线系统组成名称对应关系

2 数据中心布线系统组成

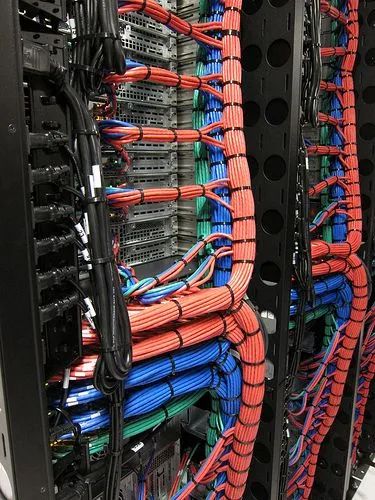

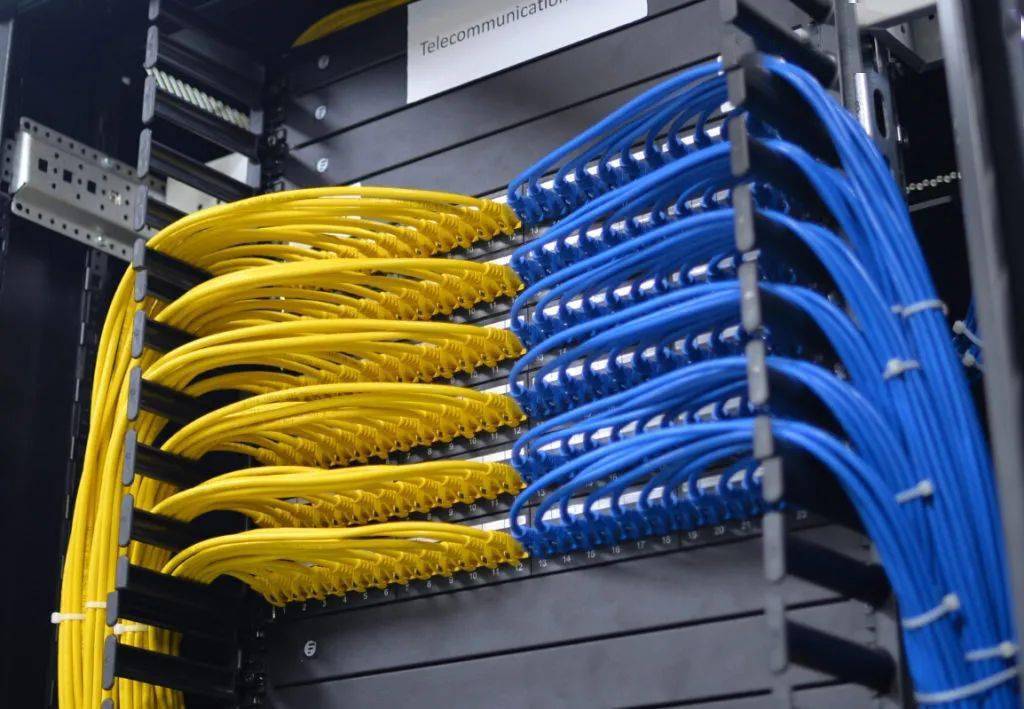

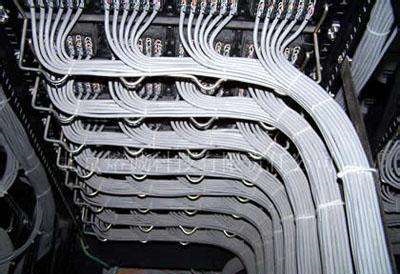

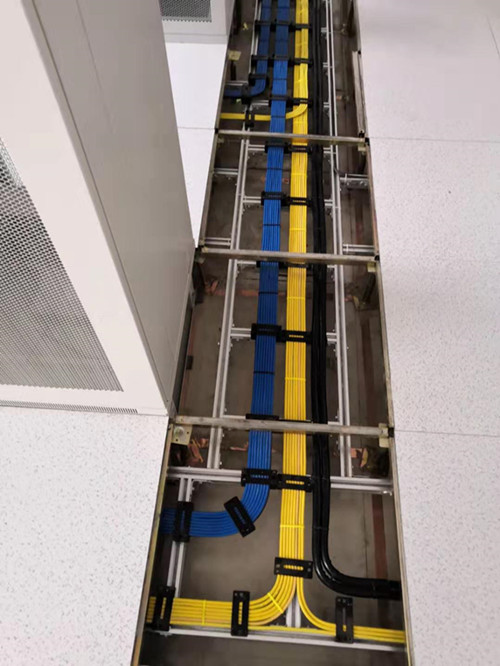

数据中心布线系统包括机房布线和支撑空间布线。下面引用了每个标准定义的布线拓扑图。

（1)标准中机房布线组成如图3.1.1-1.

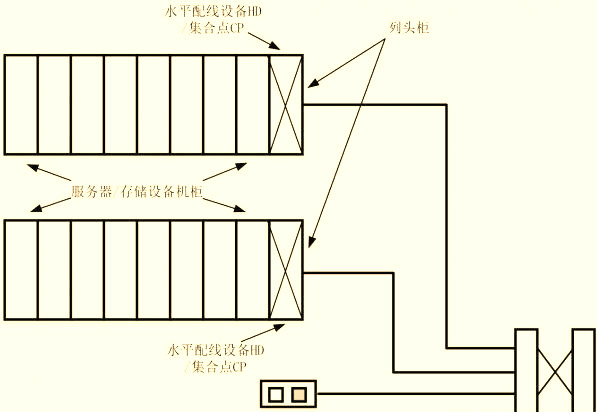

图3.1.1-1 数据中心柱头柜安装位置

大楼数据中心布线系统的架构过于简单。只规定在机房内设置主配线架，通过电缆与水平配线架（HD）、采集点（CP）和信息插座（TO）连接。）。上图内容仅说明柱头柜可以是CP也可以是HD。BD和HD配线架可以交叉连接，方便布线设备的管理。在术语上也不符合国外标准。修改后的内容将更接近国际标准的内容。

（2)ISO/IEC标准中机房的布线组成如图3.1.1-2和图3.1.1- 3.

图3.1.1-2 ISO/IEC标准数据中心布线组成

在 ISO/IEC 24764 中，标准数据中心通用布线架构描述为如下结构图 3.1.1-3.

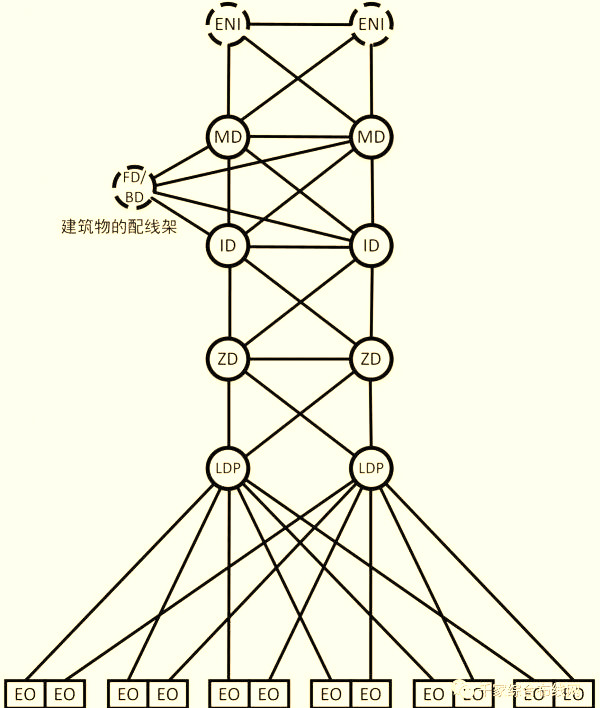

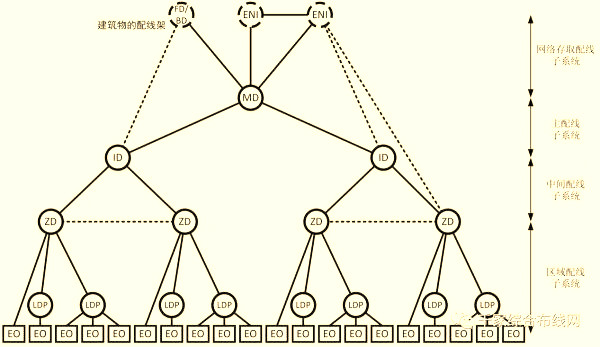

图3.1.1-3 ISO/IEC 24764架构图

冗余考虑：根据数据中心业务关键性的不同，标准建议在设计时考虑通用布线系统的冗余。通过增加额外的布线区域、通道布线和冗余电缆，可以有效减少布线、火灾和外部网络中断引起的单点故障。一般布线系统的冗余度如下图3.1.1-4所示：

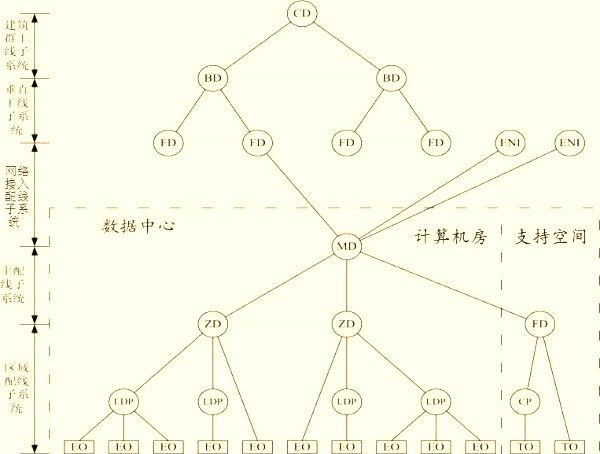

图3.1.1-4 通用布线系统冗余路由架构

上图3.1.1-4从建筑群的角度说明了多楼数据中心的楼宇布线和机房布线系统的互连。建筑物内数据中心机房主配线架可通过网络接入分配子系统与水平配线架（FD）及建筑物外部网络接口进行通讯，完成数据中心布线系统和外部网络界面。建筑物的一般布线系统与外部电信服务运营商的线路之间的互连。机房内部形成主布线子系统、区域布线子系统、设备布线的布线结构。

（3)TIA标准中机房布线组成如图3.1.1-5.

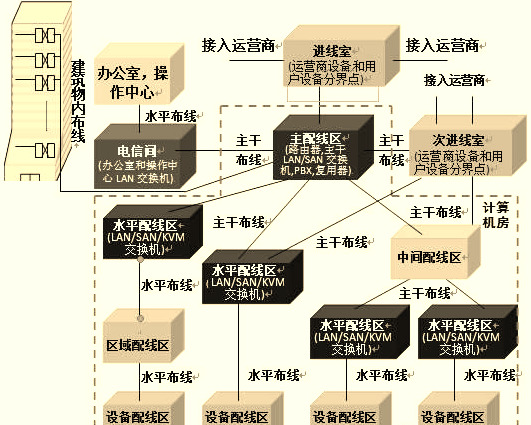

图3.1.1-5 ISO/IEC标准数据中心布线组成

图3.1.1-5以一栋楼展开，在楼内数据中心机房内形成主布线、中间布线、水平布线、区域布线、设备布线. 布线结构。主配电区的配线架通过可选的中间配电区设施连接到水平配电区的配线架或直接连接到设备配电区的配线架，并与建筑物楼宇布线系统和电信连接商业运营。用户的通讯设施。这样就完成了数据中心布线系统、楼宇布线系统和外部电信服务运营商线路的互联互通。

不同规模数据中心的布线系统示例

数据中心布线系统组成示例

不同规模的数据中心取决于开放的服务、网络架构和设备容量，以及机房的布局和面积楼宇自控布线，可以包括数据中心布线系统的几个或全部子系统。数据中心的规模和组成模式不一定形成固定的搭配方式，也可以采用内部并存的混合模式。

1 小型数据中心的组成

小型数据中心往往省略主干子系统，将水平交叉连接集中在主分布区域的一个或多个机架或机柜中。入网的交叉连接也可以集中在主布线区域，大大简化了布线拓扑。见下图3.1.3-1.

图3.1.3-1 小型数据中心组成

2 中型数据中心的组成

中型数据中心一般由进线机房、电信机房、主布线区和多个水平布线区组成，占据一个房间或一层。在水平布线区和设备布线区之间可以设置一个区域布线区，如下图3.1.3-2.

图3.1.3-2 中型数据中心构成

3 大型数据中心的组成

大型数据中心占据多个楼层或多个机房，需要在每层或每个机房设置中间布线区，作为网络的汇聚中心。有多个电信室用于连接单独的办公室和支持空间。对于超大型数据中心，需要增加二次进线机房，线缆可直接接入中间分布区或水平分布区，解决超长线路问题。见下图3.1.3-3.

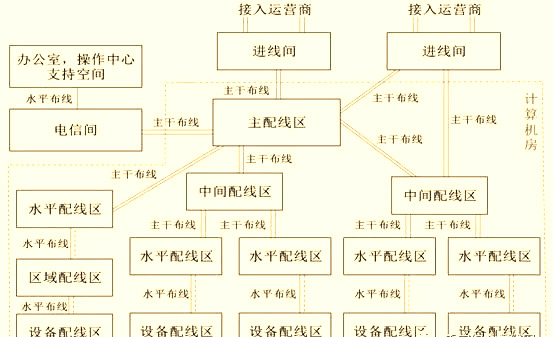

图3.1.3-3 大型数据中心组成

数据中心系统的效率取决于优化设计。设计涉及建筑、机械、电力、通讯等多方面，在初期直接影响空间、设备、人员、供水和能源消耗的合理利用，更重要的是运营阶段的节能增效.
