最全面的楼宇自动化系统设计知识分析

08.照明系统：

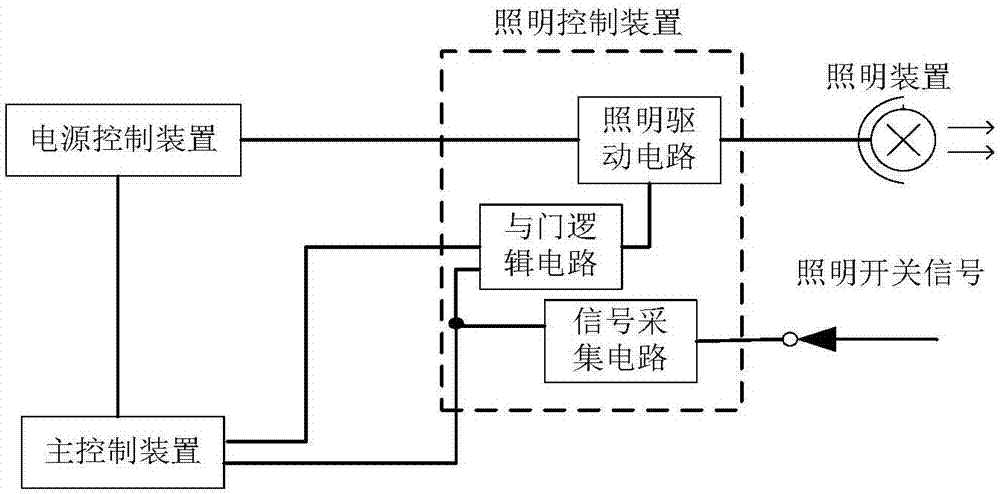

根据所有公共区域的照明配电箱中的照明电路，对公共区域的照明进行监控。照明控制主要包括车库照明、公共区域照明、户外泛光照明等。控制方式包括：

p>

按照预定的时间程序切换；

根据环境照度调整照明亮度；

中央控制室的人员可以覆盖控制。

通过系统软件可以自动满足以下自动控制要求：

各种照明的工作情况统计，并打印出报告供物业管理部门使用。

每个照明电路的时间控制表可根据用户需要任意修改。

累计每个开关的合闸时间。

将开关状态与控制信号进行比较，如果不匹配，则视为故障报警。

09.电梯系统：

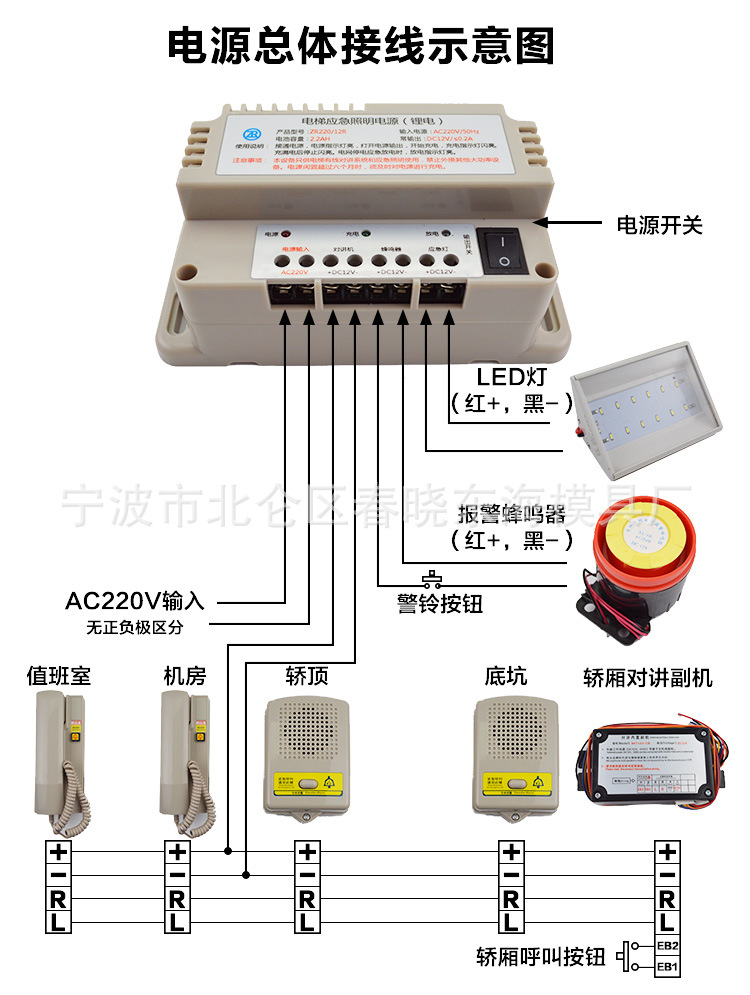

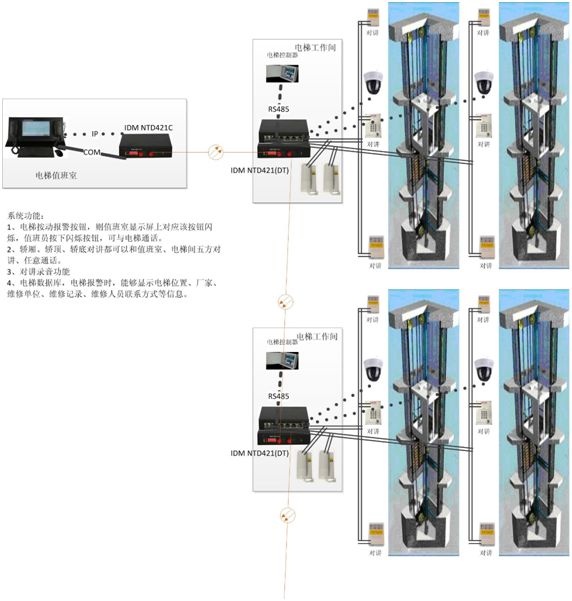

楼宇自控系统主要监控电梯的运行状态并进行故障报警。当电梯发生故障并报警时，可立即通知大楼及电梯系统值班人员，第一时间营救被困在故障电梯内的人员。使用接口读取电梯的具体参数。

监控功能：

各种梯子的工作情况统计，打印报告供物业管理部门使用。

累计每台电梯的运行时间。

中心站以彩色图形显示以上参数，记录各参数、状态、报警、起停时间、累计时间及其历史参数，并可通过打印机输出。

10.变配电控制系统：

供配电系统是建筑物的电力系统，是保证建筑物内各系统正常运行的充要条件。为了建筑物的安全，变配电系统的相关变配电状态由中央监控系统监控，无需任何控制，所有控制操作都交由相关现场控制器或操作人员执行。

变配电系统主要由高压开关柜、变压器、低压配电盘、备用发电机等配电设施组成。

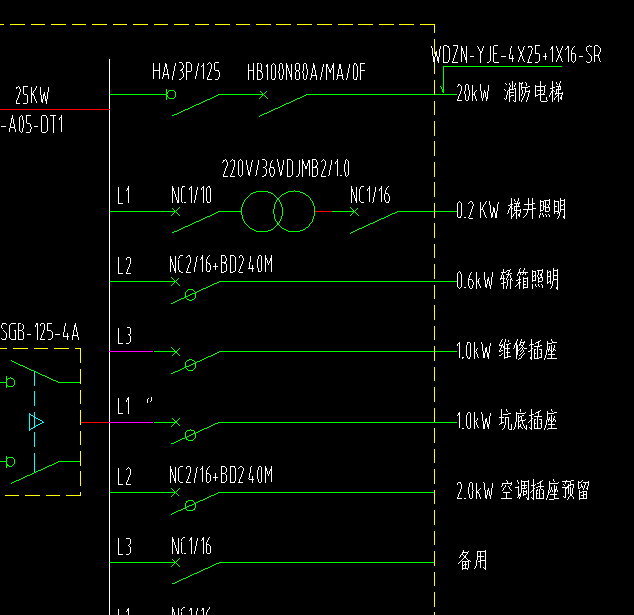

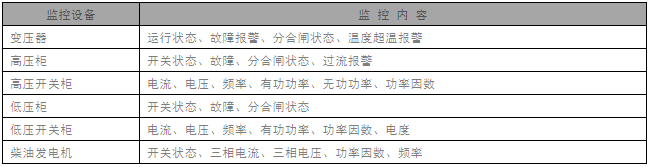

根据变配电系统高低压进出线监测参数大，楼宇可通过网关接口直接连接中心站，监测三相电压、三相电压相电流、有功功率、无功功率、有功电能、无功电能、频率、功率因数等各种运行参数。

设计要点：

1.现场控制器设置原则：

(1）现场控制器的设置应主要考虑系统管理方式、安装调试维护的方便性、经济性。一般按机电平面布局划分系统，且选址要相对集中，一般布置在：制冷站、换热站、空调机房、新风机房等控制参数集中，也可根据要求布置在弱电竖井中，以达到端部组件间距离短（一般不超过50m）的原则。

(2）现场控制器应远离水管，以免水从管道和阀门中跑出来，影响控制面板。在潮湿多蒸汽的地方，应采取措施以防止潮湿和冷凝。

(3）现场控制器应距离电机、大电流母线、电缆1.5m，避免电磁干扰。不能满足要求时，可靠屏蔽和接地应该采取措施。

p>

(4）每个现场控制器的输入输出接口的数量和类型应适应被控设备的要求，并预留10%到20%的余量。

2.接线：

(1）楼宇设备自动化系统线路包括：电力线、网络通讯线和信号线。

①电源线一般为BV-(500V)2.5mm2铜芯聚氯乙烯绝缘线。

②网络通信线路所用电缆的类型是综合考虑计算机局域网和楼宇设备自动化系统的兼容性和硬件成本来确定的。一般采用RVSP2*1.0绞线，每米3绞以上，容抗小于12Pf。

③信号线选择：

数字输入信号（DI）：RVV2/4/6×1.0mm2

数字输出信号（DO）：RVV2/4/6×1.0mm2

模拟输入信号（AI）：RVVP2/4×1.0mm2

模拟输出信号（AO）：RVVP2/4×1.0mm2

(2）楼宇设备自动化系统的线路采用金属管或金属线槽保护，网络通讯线和信号线不得与电源线在同一管内敷设。无屏蔽均布，间距不小于0.3m，若应用于同一金属线槽，需金属分隔。

系统接口要求：

(1）概览

楼宇设备监控系统与控制中心的各个学科之间有多种接口。为保证各学科间接口的协调和标准化，给出如下指示：

(2）硬件接口

DO：开关量输出，即楼宇设备监控系统向相关专业人员提供的开关量信号，触点独立，不与其他系统共用。

DI：开关量输入，即相关专业人员提供给楼宇设备监控系统的开关量信号。联系人是独立的，不与其他系统共享。

AO：模拟输出，即设备监控系统提供给相关专业人员的模拟信号。联系人是独立的，不与其他系统共享。

AI：模拟输入，即相关专业人员提供给楼宇设备监控系统的模拟信号。联系人是独立的，不与其他系统共享。

(3）软件界面

楼宇自控系统与冷源、变配电系统、VRV空调、电梯的通信接口 通信接口及详细的数据库内容，协助开发与楼宇监控系统的供应商通信软件，保证数据交换的可靠性。相关系统内部互联，通过网管接口连接BA通讯支线。

冷水机数据接口：

通过与冷水机数据接口的连接，系统可以更好更全面的了解冷水机的运行状态，尤其是对系统进行群控更方便。在开始集成工作之前楼宇自控安装，首先要与冷水机供应商进行技术交底，确定对方提供的接口是否可以与BA管理系统进行集成，然后才能开始与冷水机及相关接口的集成。程序。写。目前大部分冷水机厂家都可以提供OPC接口。

VRV系统数据接口：

VRV系统通过接口集成到BAS管理平台中，需要与VAR进行数据接口连接。在开始集成工作之前，首先要与VRV供应商进行技术交底，确定对方能提供的接口形式是否可以与BA管理系统集成，然后才能开始与VRV系统集成，编写相关的接口程序。 .

如果系统有管理平台，应使用OPC服务器进入BA管理系统的OPC客户端；如果系统可以从现场层提供一个开放的协议，它应该使用一个通用的标准协议，例如用于集成。

智能照明系统数据接口：

在本项目中，智能照明系统通过接口接入BAS管理平台，需要与智能照明建立数据接口连接。如上所述，在开始集成工作之前，首先要与智能供应商进行技术交底，确定对方可以提供的接口形式是否可以与EBI系统集成，然后才能开始与智能照明集成。系统及相关接口程序的编译。根据我们的经验，目前大部分智能照明厂商都可以提供OPC和接口。

如果系统有管理平台，应使用OPC服务器进入EBI系统的OPC客户端；如果系统可以从现场层提供一个开放的协议，那么它应该使用这样一个通用的标准协议进行集成。

电梯系统数据接口：

一般情况下，电梯系统通过接口并入BAS管理平台，需要与电梯有数据接口连接。如上所述，在开始集成工作之前，首先要与电梯供应商进行技术交底，确定对方能提供的接口形式是否可以与EBI系统集成，然后才能开始与电梯供应商进行集成。电梯系统及相关编写接口程序。根据我们的经验，目前大部分电梯厂商都可以提供OPC和接口。

如果系统有管理平台，应使用OPC服务器进入EBI系统的OPC客户端；如果系统可以从现场层提供一个开放的协议，那么它应该使用这样一个通用的标准协议进行集成。

智能配电数据接口：

BA管理系统通过连接智能变配电数据接口，可以更好更全面的了解高低压配电的电流、电压和功率因数，监控高低压配电的电流，电压、功率因数等监测，可以报表或动态三维趋势图的形式输出

监测变压器状态，并发出超温报警。

在监控软件上，各种监控参数可以实时彩色动态显示。同时，系统可以生成和打印各种格式的各种受控参数的趋势图。

可选择统计各种用电设备的耗电量变化，并打印成报表供物业管理部门使用。

在开始集成工作之前，首先要与智能变配电供应商进行技术交底，确定对方提供的接口是否可以与BA管理系统集成。相关接口程序的集成与编写。目前大部分智能配电和配电厂商都可以提供OPC和RS485接口。

【结束】
