01产品概述

Acrel-BUS智能照明控制系统是基于KNX总线技术设计的控制系统。KNX总线技术起源于欧洲，是在EIB、EHS、EHS总线控制技术上发展起来的，其中EIB（Bus，欧洲安装总线）是整个技术的主体。

Acrel-BUS智能照明控制系统采用标准的2×2×0.8 EIB BUS总线（即KNX总线）作为总线电缆，将所有智能照明控制模块连接在一起，形成一套控制系统。远程集中控制照明灯具和就近控制功能。理论上，该系统有超过 58,000 个连接的控制模块。安科瑞拥有齐全的智能照明控制产品和完整的解决方案。用户可通过控制面板、人体感应、照明感应、微波感应、上位机系统、触摸屏、手机、平板终端等多种控制终端，实现灵活多样的智能控制，特别适用于各类智能小区, 医院, 学校, 酒店,

02申请地点

智能办公楼；智能家居；智能酒店；智能车站和地铁；智能机场；智能桥梁和隧道；智慧医院；智能学校；智能商场；智能体育场馆；智慧展览场馆；智慧社区。

03系统架构

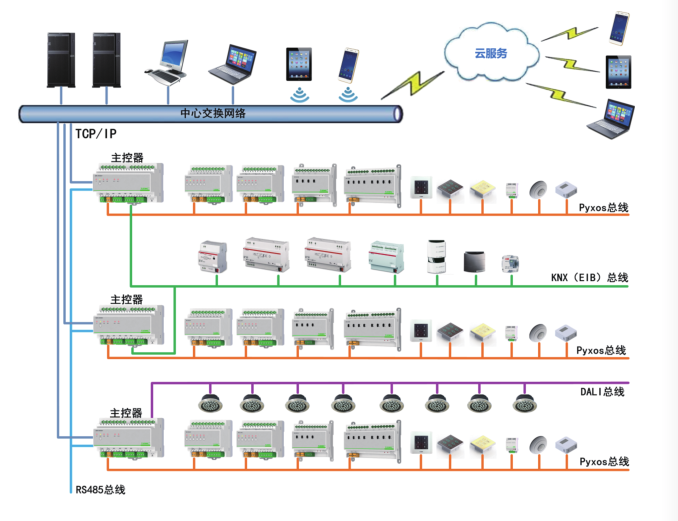

Acrel-BUS智能照明控制系统中，所有设备通过总线电缆（2×2×0.8根四芯屏蔽线）相互连接。配电箱内需要安装的模块主要有总线电源、开关驱动、调光驱动、IP网关、耦合器、干接点输入模块、定时模块等，这些模块采用35mm标准导轨安装。控制现场安装的模块主要包括传感器、面板和触摸屏。其中，传感器用作自动控制感应模块，嵌入过道中。面板、触摸屏等手动控制设备可嵌入墙内，安装在房间、值班室等控制场所。

对于布局简单的小型项目，可选择10寸中控屏，通过总线电缆直接与系统连接，无需IP网关转换协议，搭建简单，成本低；对于大中型项目，可通过IP网关接入系统。出线网线连接电脑，通过电脑上安装的控制软件实现对终端的远程控制。我司自主研发的-K智能照明监控软件，从用户的角度出发，给用户一些灵活可配置的操作，如电路名称的自行修改、场景的自定义、定时时间的自行编辑、等，让用户使用更加智能方便。

04系统功能

4.1 手动控制：通过在控制区域安装智能面板或触摸屏，实现控制回路负载的开/关或亮度调节的控制方式。

4.2 自动控制：根据受控区域内安装的不同传感器（如微波传感器、人体运动传感器等）检测到的外部环境的变化对负载进行自动控制。

4.3 场景控制：根据不同场景的控制要求，系统可预设多种场景控制模式，自由切换。

4.4 定时控制：系统按照预设的运行时间完成对灯光的自动控制，确保非正常工作时间的能耗更小。

4.5 集中控制：系统可以集中控制所有受控区域的负载，并可实时监控所有受控电路的通断状态。这种控制方式使灯光控制更加方便快捷，省时省力。

4.6 系统联动：智能照明控制系统还可与物业管理系统、楼宇自控系统、安防消防系统联动。

06产品应用方案

6.1 开关驱动程序

功能说明

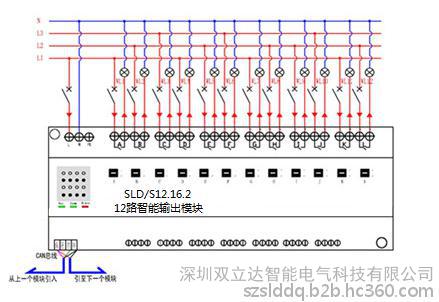

-Sx/16系列开关驱动器对各强电流电路进行开关控制，负载可以是容性、阻性或感性。同时，它还具有时间功能、预设功能、场景功能和阈值功能。-除上述功能外，SxI/16系列开关驱动器还具有电流检测功能，可通过阈值设置判断回路是否故障。

功能说明

电路通断，输出0-10V调光信号，对带有0-10V调光接口的灯具进行调光。

6.3 可控硅调光器

开关控制回路并输出可控硅调光信号，对带有可控硅调光接口的灯具进行调光。

6.4 窗帘驱动器

作为执行单元，窗帘驱动器用于直接控制窗帘电机。窗帘驱动器有手动和自动控制两种工作模式。其主要功能有：窗帘控制、时间功能、手动控制、状态查询、步进控制、场景控制等。

6.5 二合一传感器

该产品可用于感知外部信号、物理状态（如光线、红外线），并将感知到的信息传输到其他设备（如调光器、开关驱动器），同时实现功能。该产品主要用于与亮度相关的照明系统，或者用于监测是否有人在移动，然后根据监测到的信息执行相关动作。

6.6 总线电源

电源模块为总线供电，耦合总线信号，监控 KNX/EIB 系统的电流。此外，该系列电源还提供30V辅助直流电压，为其他外围设备（如触摸屏、IP网关等）提供直流电源。

6.7 智能面板

用于接受按键触摸信号，通过区分短按和长按，结合不同的参数配置，可实现开关、调光、场景、窗帘控制、温度调节、报警等功能。

6.8 输入模块

干（湿）触点用作二进制输入模块。当检测到有外部信号输入时，可配合驱动器与消防系统实现联动控制。干（湿）接点输入模块可通过外部输入信号和/或模块上的按钮实现开关控制、调光控制、窗帘控制、数值发送、场景切换、顺序发送、计数、多项操作等多项功能。

08系统优势

系统可通过手机、触摸屏、电脑远程集中控制现场灯光、空调、窗帘，使控制更加便捷智能，用户体验更加完美。系统中的控制模块均在DC 30V安全电压下工作，用户操作更安全。在系统实施过程中，系统尽量将自然光与人员活动充分结合，自动控制照明，可以最大限度地减少能源消耗，达到良好的节能效果。系统采用分布式KNX总线结构，搭建简单灵活。系统中各模块互不影响，可独立工作，系统可靠性更高。

多种控制方式可供选择，如就地控制、自动感应控制、定时控制、现场控制和集中控制等，控制方式更加灵活。系统的自动控制、远程集中控制等功能，在实现自动化的同时，大大降低了值班人员的管理成本，提高了管理水平和工作效率。升级系统中的控制模块或更改系统功能时，无需增加连接线或关闭整个系统，只需更改设备参数即可实现楼宇自控系统 灯光，易于维护和操作。

该系统可与消防系统联动。当发生火警时，强制打开应急电路，方便人员疏散，从而降低人员伤亡风险，提高建筑物的安全性。用户可自行修改，中控软件中的电路名称、场景等文字说明。
