1、简介

本文引用地址：

在环境污染和能源消耗问题日益严重的今天，人们也开始关注建筑节能。据统计，我国建筑总能耗逐年增加，占总能耗的比重已达到27.45%，而且随着城市化进程的加快和人民生活水平的提高生活质量的比重将上升到35%。如此巨大的比例，让我们看到了建筑节能的前景。未来更多的建筑节能将来自于使用合适和高效的控制系统。

节能是当今社会的主题。安科瑞ASL系列智能照明控制系统可根据不同日期、不同时间、不同照度以及各功能区的运行情况，通过合理的管理提前设定照度，确保不需要照明时关灯。. 以最经济的能耗提供最舒适的照明，从而大大降低建筑物的能耗。

2、KNX总线介绍

安科瑞ASL系列智能照明控制系统采用KNX总线在系统中的模块之间进行通信。KNX通信协议标准化程度较高，具有良好的开放性、交互性、可靠性和安全性。

2.1 系统特性

KNX协议在欧洲家庭自动化和楼宇自动化市场占据主导地位，在北美也有良好的市场表现，被美国接受为家庭自动化标准之一。最近，它在国内的发展速度也很快，已经有很多成功的应用实例。KNX支持多种物理通信介质，支持多种网络拓扑，带有冲突检测的CSMA机制可以有效避免数据冲突。KNX系统是一个分布式系统，设备之间通过组地址进行通信非常简单，如果一个设备出现故障，也不会影响整个系统的正常运行。KNX系统最大的特点就是它的开放性和互操作性，

安科瑞ASL系列智能照明系统采用最新的KNX设备型号，专为处理复杂的KNX设备而设计。主要优点是扩展了可用通信组对象和组地址的数量。以前的设备模型仅限于 255 个通信对象和组地址。新模型理论上允许最多65535个通信组对象和组地址，可以大大扩展KNX应用项目的规模和应用多样性。为了达到这个目的，重新定义了通信表（组地址表、关联表、组对象表）的格式并优化了其搜索算法，以保证系统的高效运行。

2.2系统组成

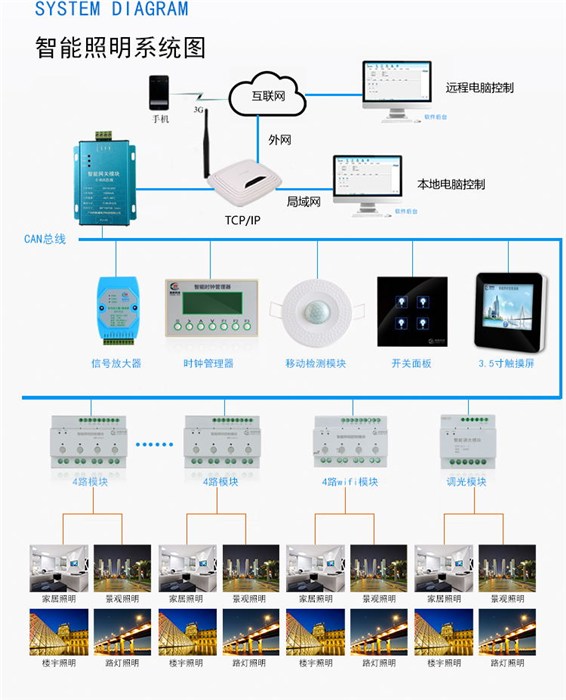

智能照明控制系统是KNX智能楼宇控制系统的组成部分。可与智能楼宇控制系统中的空调、暖通空调、安防、能耗监控等集成，如图1所示。在该系统中，可实现手动控制或传感器自动控制；分散或集中控制功能；各种系统之间的联动控制等。

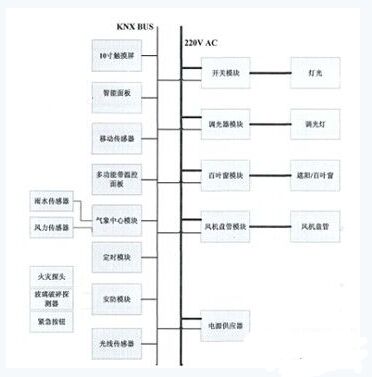

图1 KNX智能楼宇控制系统组成

2.3系统架构

KNX系统的基本组成是KNX组件通过总线连接到一条支线（Line），几条支线组成一个区域（Area），几个区域组成一个大系统。其中楼宇设备自控系统，一条支线最多可以连接64个KNX总线组件，每个区域最多可以容纳15条支线，每个系统最多可以有15个区域。系统架构如图 2 所示。

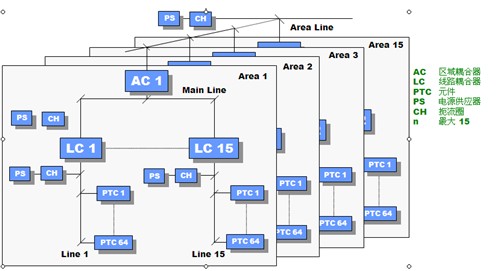

图2 KNX系统架构

3、智能照明系统应用

智能照明系统可分为：时钟控制、照明控制、场景控制、人体感应控制、手动控制、应急照明控制等。表1列出了不同应用的主要控制方式。下面介绍几种典型的应用场景。

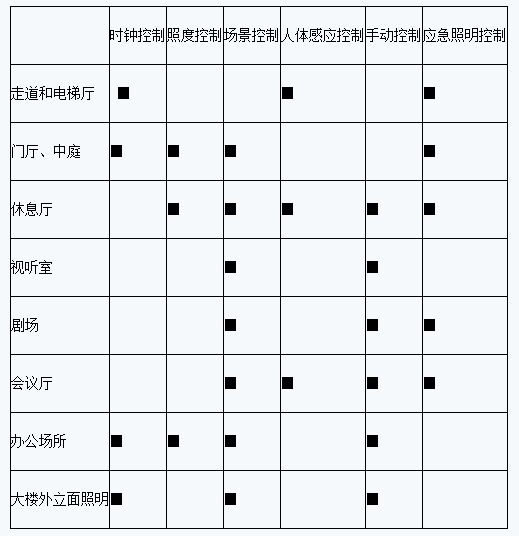

表1 不同应用场所的智能照明控制方式

3.1 会议室智能灯光控制

通过安装在会议室的智能按键面板，可实现会议室所有灯光的开/关、亮度调节空调开/关、窗帘升降/停止/百叶窗角度调节、投影幕升降；通过人体感应控制方式实现会议室有人开灯，延时无人关灯；在智能按键面板中，根据需要设置不同的场景，如：入场场景、投影场景、会议场景、休息场景、清洁场景、全场景开场景、全关场景等，只需轻触面板，您可以在工作人员需要时轻松切换各种场景；

3.2展览场馆智能灯光控制

通过中央控制系统、现场面板和人体传感器管理展厅内的所有照明设备。准备期、运营期、清场期、收市期定义了不同的照明模式；一般展区的照明采用开关控制方式。在无人展区，只开启了基础照明。当有人进入时，通过人体感应器自动开启探访灯光模式。

重要展区的照明采用调光控制。当有人接近收藏品或展示柜时，系统会适当调暗灯光，并在无人时自动调暗。博物馆关闭时关灯。光线缓慢而柔和地变化。

3.3 立面泛光/景观照明

立面的泛光照明和景观照明可以通过光感应和定时控制相结合的方式进行自动控制。当光线变暗时，大部分泛光灯通过光传感器自动打开。午夜过后，一些灯会通过定时器模块自动关闭，只留下一小部分灯。黎明时分，光线感应器会自动开启剩余的灯光。关闭，整个过程完全自动化，具有良好的节能效果。节日或重大活动期间，可通过中控开启所有泛光照明和景观照明。

4、结束语

笔者在智能楼宇项目开发过程中发现，目前很多厂商都在研发生产不兼容的智能楼宇控制系统，给用户后期的维护和扩展带来一定的麻烦，也阻碍了行业的发展。KNX总线作为智能建筑行业的国际标准，经过20多年的市场考验，具有很大的优势。但目前，KNX的核心技术仍然只有少数国外公司掌握。KNX核心技术的高成本使得KNX技术在国内主要用于大型公共设施，难以应用于家庭，这也制约了KNX技术的推广。
