螺杆式水冷式冷水机组可用于为空调系统提供冷水，与风柜、组合式空调等末端空气处理单元组成各种大型集中空调系统，广泛应用于宾馆、酒店、医院、商场、写字楼、娱乐场所等的空调。

一、螺杆式冷水机组结构

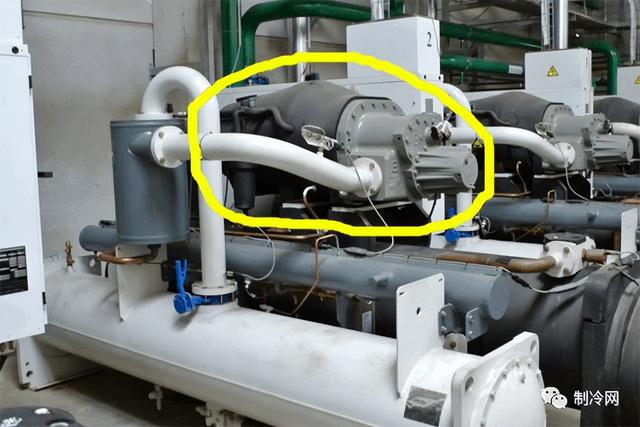

水冷螺杆式冷水机也是冷水机的一种。由于其主要部件采用螺杆式压缩机，故名可称为水冷式螺杆式冷水机组。主要由半封闭双螺杆压缩机、管壳式冷凝器及满液式蒸发器、油分离器、节流机构、电气控制系统等组成。

（1)蒸发器：机组运行过程中，蒸发器保持低温低压，使蒸发的制冷剂气体带走流经其中的冷冻水的热量。

(2)冷凝器：机组运行过程中，冷凝器保持高温高压，使流经冷凝器的冷却水带走制冷剂中的热量。

（3)螺杆式压缩机：在蒸发器中蒸发的制冷剂气体不断送入冷凝器，以维持系统的高低压差。

(4)油分离器：将排出的冷冻油与制冷剂气体分离，直接送回压缩机，确保压缩机安全可靠运行。

(5)电控系统：采用PLC或单片机控制系统，可自动调节机组输出冷量，满足用户实际需要；可控制使用侧、热源计量水泵和冷却塔风机；显示以下参数：冷冻水进出水温度、冷却水进出水温度、蒸发量、冷凝压力等系统参数；可查询当前故障和历史故障记录。

二、制冷过程

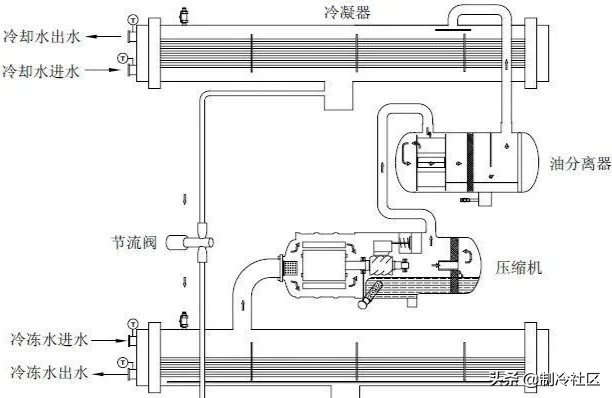

蒸汽压缩制冷循环包括四个基本过程：压缩、冷凝、节流和蒸发。原理描述如下：

压缩过程：蒸发器内的制冷剂蒸汽被螺杆压缩机吸入后，电机通过压缩机转子对其施加能量，使制冷剂蒸汽压力升高，进入冷凝器；同时，制冷剂蒸汽的温度在压缩过程中升高。最后的时间也相应增加。

冷凝过程：来自压缩机的高压高温制冷剂蒸气通过冷凝器内管内的冷却水放热，温度下降。. 此时，冷却水的温度会因制冷剂蒸气吸收的热量而升高。冷却水的温度与冷凝温度（冷凝压力）直接相关。

节流过程：来自冷凝器底部的高温高压制冷剂液体流经节流装置时，减压膨胀，压力和温度降低，变成低压、低温液体进入蒸发器。

蒸发过程：低压、低温的制冷剂液体在蒸发器中吸收制冷剂（如冷水）的热量蒸发成气体，同时降低制冷剂的温度，达到人工制冷的目的。蒸发器中的制冷剂蒸气被吸入压缩机进行压缩，反复进行上述压缩、冷凝、节流、蒸发过程。如此循环反复，达到连续制冷的目的。

油路循环系统：压缩机内部，冷冻油依靠系统的高低压差，通过内置的油路，分别为轴承和转子提供润滑和冷却。

在压缩机连续排气的过程中，冷冻机油会与制冷剂气体一起从压缩机中排出。如果排出的冷冻油不能返回压缩机，可能会导致压缩机失油，严重时会损坏压缩机。回油系统确保随制冷剂气体排出的冷冻油顺利返回压缩机，保证机组安全可靠运行。

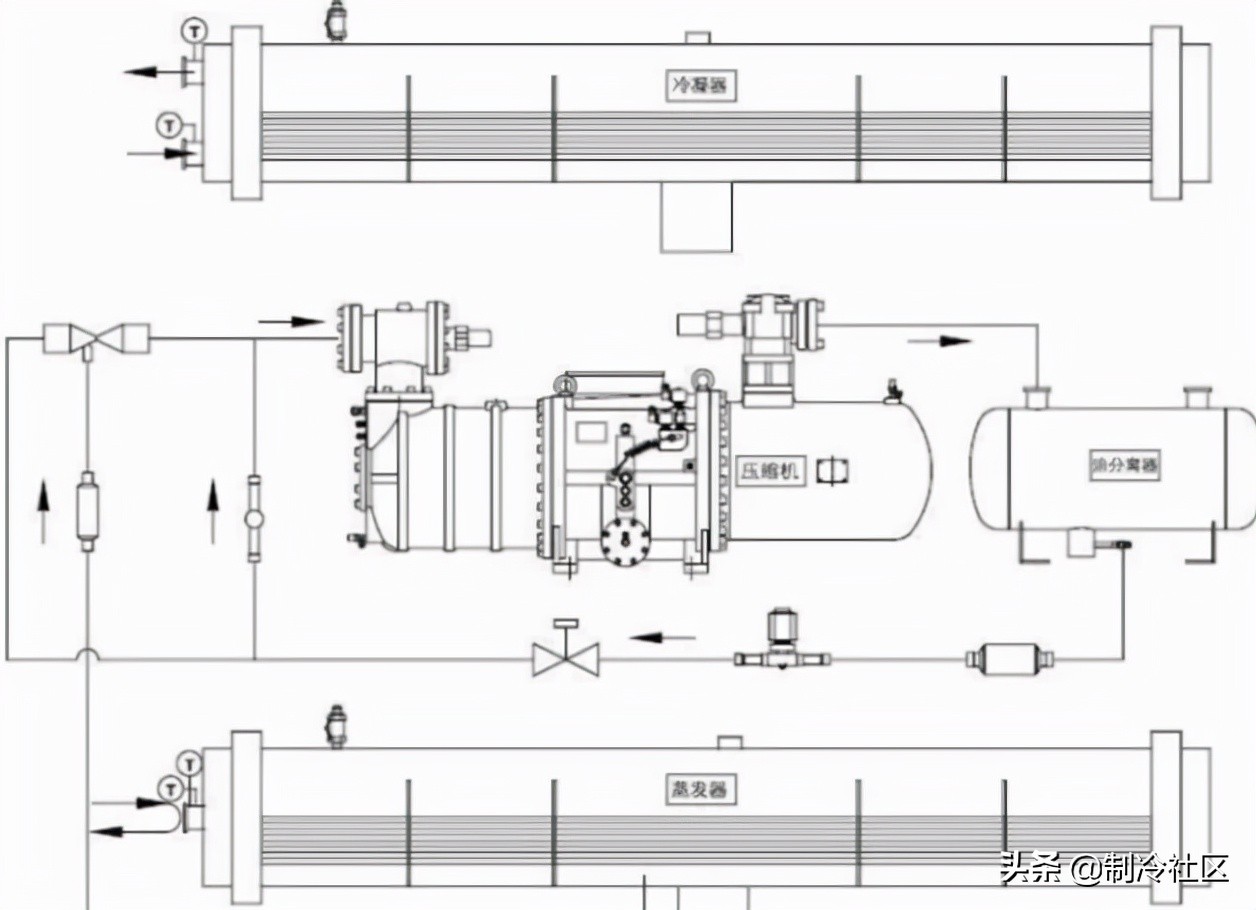

回油系统主要分为两部分：

回油：在压缩机废气与冷凝器之间安装高效油分离器。从制冷剂气体中排出的冷冻机油大部分会被油分离器拦截，并通过吸入口直接返回压缩机。.

高压喷射回油：一小部分冷冻油进入冷凝器后，最终会积聚在蒸发器中。依靠高压液体作为动力，可以将蒸发器中积聚的冷冻油直接带回压缩机。

控制系统介绍：

控制系统采用微电脑控制，控制柜面板设有供电、运行、故障指示灯，可方便直观地了解机组当前工作状态。此外，在控制柜面板上安装了急停开关。当机组发生紧急故障需要立即停机时，可按下急停开关，保证机组安全。

由于压缩机是机组的重要组成部分，因此对压缩机的保护包括：

电源缺相、反相保护；

热过载保护；

电流过流保护；

压缩机排气温度保护；

压缩机内部过载保护；

高低差保护。

三、电气布线施工

(1)在进行任何电气安装工作之前，请务必切断主电源并将主电源开关柜安装在合适的位置。

（2)将主电源线和接地线通过接线孔连接到机组电控柜，并把接线接到相应的端子和接地插座上。必须保证L1、L2、和 L3 相连接正确。

（3)确认主电源电压波动在铭牌标称值±10%以内，电压不平衡在±2%以内。超过此范围，请关机并立即联系您当地的电力部门。

相电压不平衡计算公式为：电压不平衡率%=平均电压最大偏差/平均电压×100%。

（4)在连接主电源线之前检查每根电源线的相序。

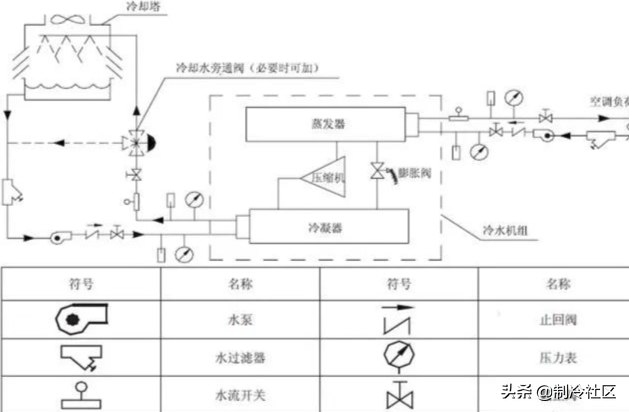

（5)控制电路的连接：将冷冻水泵、冷却水泵、冷却塔风机的交流接触器控制线和水流开关正确连接到机组的电控系统。应接通主电源开机前8小时开机，工作季节应始终供电，以便在压缩机不开机时加热压缩机加热带，使压缩机内积存的制冷剂液体挥发，以免直接启动对压缩机造成不良影响。

四、调试调试

机组完成安装、接水、接线、通电等程序后，即可进入调试阶段。制造商指定人员必须在现场监督和指导调试和随后的运行操作。

警告：冷水机水泵、冷却水泵、冷却塔风机可由机组控制，但调试前严禁水泵试运行由主机控制，以上设备可由临时布线。

（1)机组开机前必须通电（机组不能开机），使压缩机加热带工作，加热时间不少于8小时。

(2)仔细调整制冷/冷却水系统上的流量调节阀或机组进水截止阀，使系统的水流量满足使用要求。

（3)通过操作显示器查看机组故障记录，如有故障需检查排除，然后确认机组无故障。

（4)并确认控制器参数设置正确后，按电源键启动机组。

（5)机组启动后，检查压缩机的旋转方向，如果反了，请调整电源线的两相线；检查压缩机润滑油，检查压缩机内的油位。油镜应保持在可见的位置。

（6)试运行30分钟，根据用户负荷和水系统实际情况设定进水温度，保证机组正常运行。停机后投入运行间隔 10 分钟，防止机组频繁启动冷水机组 楼宇自控，最后仔细检查 操作显示器的参数设置，结束调试和试运行。

五、维护

水冷螺杆式冷水机组一般使用时间在3000h/年左右（根据我国气候地理条件而定）。为保证机组长期安全可靠正常运行，延长长期运行寿命，降低运行成本，对机组进行定期科学维护保养非常重要。

机组运行维护过程中的日常维护和保养称为预防性维护和保养。客户有责任根据机组的实际运行情况，制定机组的年度和月度定期维护保养计划和规程，对机组进行日常维护和定期维护保养。

1、结垢：长期运行后，机组管壳式换热器水侧传热面上会沉积氧化钙或其他矿物质。当这些矿物质在传热表面结垢很多时，就会影响传热性能，从而导致功耗增加，排气压力增加。可使用甲酸、柠檬酸、醋酸等有机酸进行清洗。

2、冬季停机：冬季停机时，机组内外表面应清洁干燥；必须打开水阀，将管壳式换热器中储存的水排掉，以防发生结冰事故。

3、春季开机：长时间停机后，开机时应做好以下准备工作：

(1) 彻底检查和清洁设备。

(2)清洁水管系统。

(3)检查水泵。

(4)拧紧所有接线。

(5)根据需要预热机组压缩机。

4、系统防冻液：如果管壳式换热器的流道严重结冰，可能会导致管壳式换热器破裂泄漏。因此，应特别注意机组的防冻液。建议用户注意以下三点：

（1)当机组在较低环境温度下停机备用时，如果机组放置在室外温度低于0℃的环境中，必须将蒸发器和冷凝器中的水排掉。放水的具体操作步骤见整机上的放水标志。

（2)运行时，冷冻水流量开关失灵，可能会导致水管结冰，所以水流量开关必须与机组联锁。

（3)在维修时，机组充注制冷剂或排放维修时，可能会导致蒸发器内的水结冰，请务必保持蒸发器内的水畅通或将水完全排净。 .

警告：

水冷螺杆式冷水机组以水为介质。在冬季温度低于零的地区使用时，必须做好以下几方面工作：机组必须在水系统中添加防冻剂（乙二醇），并按要求添加比例。关机后不要切断电源，否则自动防冻运行保护将失效。

5、主要部件维护

（1)在运行过程中，应密切注意系统的排气和吸气压力，如发现异常，应及时查明原因，排除故障。

（2)不要随意调整控制和保护元件的设定值。

（3)定期检查电气接线是否松动，如有松动及时拧紧。

（4)定期检查电器元件的可靠性，及时更换失效或不可靠的元件。

6、制冷剂完全泄漏

如果发生这种情况，系统必须用高压氮气（15~20kg气压）或制冷剂泄漏。如果需要补焊，焊接前必须将系统中的气体排出。在充注制冷剂之前，必须将整个制冷系统干燥并抽空。

7、补充制冷剂

(1）将制冷剂充注瓶连接到压缩机吸入管上的注氟喷嘴上。

（2）循环冷冻水并启动设备。

（3） 慢慢地向系统充注制冷剂并检查吸入和排出压力。

(4）注意：在进行泄漏检测和气密性测试时，制冷系统不要充入氧气、乙炔等易燃有毒气体，只能使用高压氮气或制冷剂。#螺杆式冷水机#
