近年来，随着工业的发展和电器产品的普及，电工的数量不断增加，越来越多的年轻人对电工感兴趣。但是，电工操作存在一定的风险。要胜任电工工作，需要掌握不同类型电工所需的知识和技能。弱电电工实际上是一门多学科的电气技术，涉及多种自动控制技术和管理技术。为了帮助电工从业者和初学者尽快学习和全面掌握弱电电工的各项技术和技能，我们将在接下来的几天内更新。文章重点介绍弱电电工应该知道和应该知道的知识和技能，密切联系弱电电工在实际工作过程中遇到的一些重点难点问题，强化电工操作技能，全面解答弱电电工在以问答形式进行实际工作。经常遇到的问题类型。专注于楼宇智能安防及电视监控系统、消防系统、楼宇电梯系统、制冷空调系统、电话、网络通讯系统、广播音响设备、楼宇综合布线系统及弱电工接地、零接等，以及安全用电。常见操作、问题及解决方法，涵盖弱电工实际工作的方方面面。文章中的问答简洁实用，通俗易懂，力求让电气从业者和初学者一目了然。

01

楼宇设备自动化系统的整体功能包括几个方面？

楼宇设备自动化系统的整体功能可以概括为四个方面：设备控制自动化、设备管理自动化、防灾自动化、能源管理自动化。

02

设备管理自动化包括什么？

通过监控设备的运行状态，可以高效运行。常见内容包括：水、电、气等使用计量和收费管理；设备运行状态记录及维护保养通知；定期通知设备维护和维修 列出设备维护工作表；设备档案管理；会议室、停车场等场所的预约申请及管理；各种材料和文件的摘要。

03

什么是防灾自动化？包括什么？

防灾自动化是指对建筑物和设备进行防灾、防火、防盗等处理，确保用户的安全感。常见的内容包括：

(1）防盗系统出入口控制系统；主要出入口及电梯CCTV监控；停车场CCTV监控；各区域、各部门防盗报警设备状态监控；巡更值班制度。

p>

(2）消防系统的火灾监测与报警；各种消防设备的状态检测与故障报警；与消防系统相关的供水管道的水压测量；自动洒水、泡沫灭火的控制及卤代烷灭火设备；火灾时供配电系统与空调系统联动；火灾时应急电梯控制；火灾时防烟排烟控制；火灾时疏散引导控制；火灾紧急广播运行控制。

(3）防灾系统气体和有害气体泄漏检测；漏电检测；漏水检测；疏散时自动引导系统控制。

04

设备控制自动化中常见的控制对象和控制任务有哪些？

设备控制自动化的目的是实现对各种设备的优化控制。常见的控制对象和控制任务有：

(1）变配电设备及应急发电设备，各高低压总开关运行状态监测及故障报警；供配电设备运行状态及参数自动检测；各种机房电源供电状态监控；各机房设备供电控制；断电恢复自动控制；应急供电时序控制。

(2）各楼层照明设备照明定时开关控制；楼梯照明定时开关控制；户外泛光灯定时开关控制；停车场照明定时开关控制；航空障碍灯照明状态显示及故障报警；事故应急照​​明控制；照明设备状态检测。

(3）通风空调设备空调机组状态检测；空调机组运行参数测量；空调机组最佳开/关时间控制；空调机组定时程序控制；室外温湿度测量；新风机组开/关停机时间控制；新风机组定时程序控制；新风机组状态检测；能源系统工况优化控制；排风机组检测与控制。

(4）给排水设备状态检测；耗水量和排水量测量；污水、污水池水位检测及异常报警；地下、中层、屋顶水箱水位检测；公共饮用水过滤、杀菌设备控制、供水质量监测；给排水设备启停控制；环卫和污水处理设备运行监控、水质测量。

(5）电梯设备电梯运行状态监测；停电应急处理；语音报案服务系统。

(6）停车场处理出入口开/关控制；出入口状态监控；停车状态监控；停车场送排风设备控制。

05

什么是能源管理自动化？

在不影响用户舒适度的前提下，节省设备和机器不必要的能源消耗。能源管理自动化是在不降低环境条件的前提下，利用传感技术和先进的运行控制技术来达到节能目的，与以往的被动节能方式完全不同。

06

楼宇设备自动化系统是如何构成的？

楼宇设备自动化系统将各种控制子系统集成为一个综合系统，其核心技术是分布式控制系统，由计算机技术、自动控制技术、通信网络技术和人机界面技术组成。系统工程技术利用分布式控制技术将楼宇设备自动化系统构建成一个庞大的分布式控制系统，如图1所示。主要系统是中央监控管理计算机。中央管理计算机通过楼宇主控计算机信息通信网络与各子系统的控制器相连，形成分散控制、集中监控和管理的功能模式。进行信息交换和联动，实现优化控制管理，最终形成由楼宇设备自动化系统操作的统一整体。

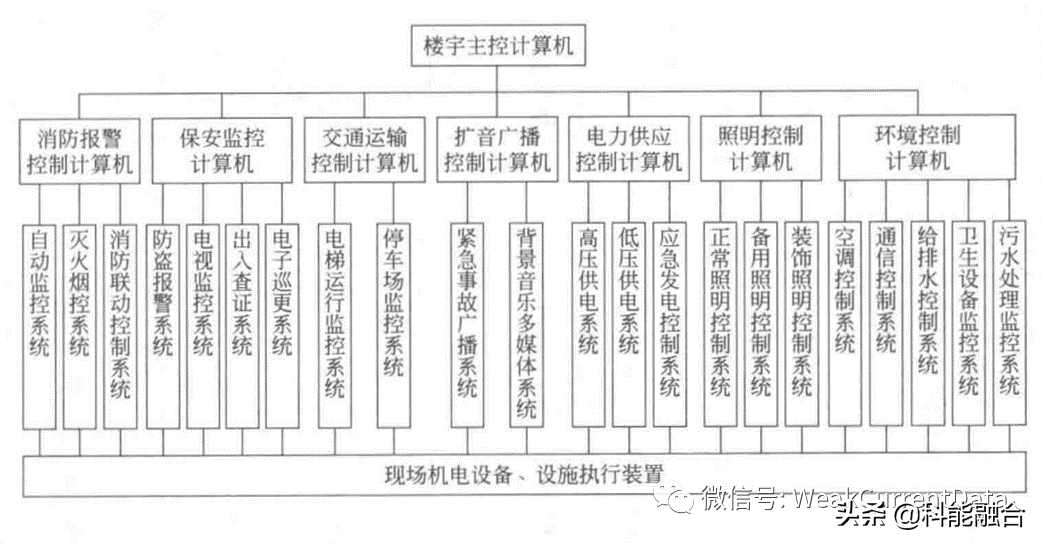

图1楼宇设备自动化系统的组成概念

07

分布式自动化系统的结构是什么？

具有集中控制（楼宇设备自动化的大规模、集成功能，多因素，楼宇设备自动化的大型系统，是集中控制的。这种控制方式虽然结构简单，但功能有限。可靠性低。高，因此不能满足现代楼宇管理的需要）相反，分布式控制是分布式控制，它使用多个计算机控制设备分布在现场被控设备附近，完成实时监控、保护和受控设备的控制任务。计算机控制方式带来的危险性高度集中，常规仪表控制功能局限单一；管理计算机安装在集中控制室，具有强大的数字通讯、CRT显示、打印输出和丰富的控制管理软件功能，完成集中操作显示、报警、打印和优化控制功能，避免了人工操作困难的弊端。传统仪器控制分散后楼宇自控系统设备，机器连接无法统一管理。管理计算机与现场控制计算机之间的数据传输由通信网络完成。分布式控制充分体现了集中运行管理和分散控制的思想，因此分布式控制系统是一种应用广泛的架构。分布式楼宇设备自动化系统架构如图2所示，其基本特征是功能层次结构。

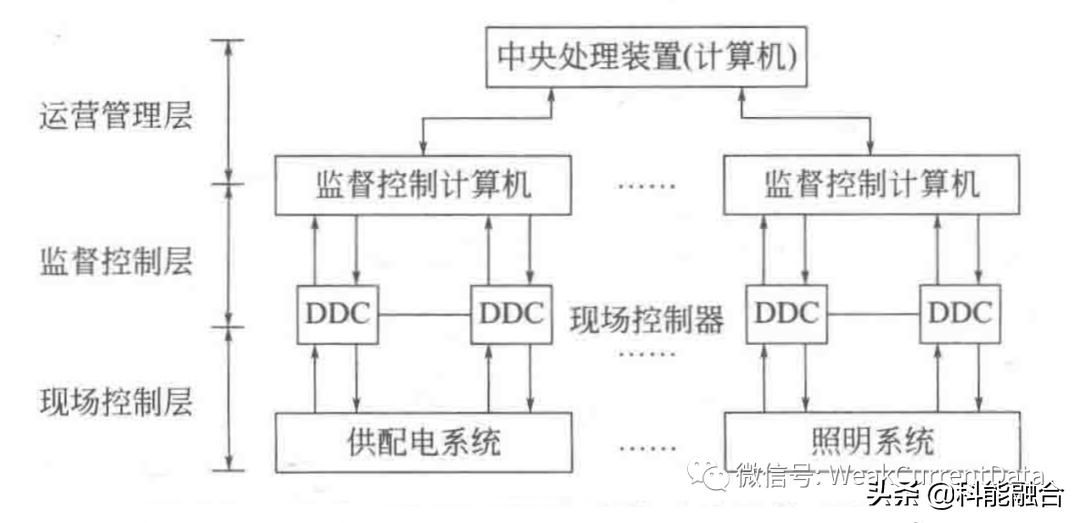

图2分布式楼宇设备自动化系统架构

08

运营管理的作用是什么？

运营管理计算机位于整个系统的顶部，通常具有非常强大的处理能力。协调管理各个子系统，实现全局最优控制和管理，从而达到全面自动化的目的。

09

监控层的作用是什么？

监控层计算机是现场控制层计算机的上位机或上位机，可分为监控站和操作站两大类。监控站与现场控制器直接通讯，监控其工作状态，并通过通讯网络将现场控制器的系统状态数据传送给操作站和管理管理计算机。操作站为管理人员提供操作界面，通过通信网络将操作请求发送给监控站，监控站实现具体操作。值得注意的是，监控站的输出并不直接控制执行器，而只是提供下层系统（即现场控制层）计算机的给定值输出。在这一层，实现了各个子系统中各种设备的协同控制和集中运行管理，即子系统的自动化。

监控层的计算机除了完善的软件功能外，首先必须要有可靠的硬件。每个现场控制设备（DDC）只控制单个设备的工作，而监控和管理计算机则与整个系统或子系统相关。显然，将普通的个人计算机用作监控计算机是不合理的。

通信网络一般采用两级或多级网络结构。设备的直接数字控制由分布在设备附近的现场控制器（DDC）完成，与监控层计算机的通讯构成一级网络。在监控层的计算机之间形成一个二级网络。为了参与更高的管理级别，需要将上述局域网连接到高速广域网，即三级网络。现场控制器与监控层计算机之间的通信监控层计算机与分布在现场的直接数字控制器之间，需要定量上传和下载检测和控制数据，每个控制器之间也需要相互通信实现协调控制。局域网监控计算机在控制层监督计算机之间的高速通信，负责包括各个子系统在内的各种设备的协调控制和集中运行管理，即子系统的自动化任务，往往在建筑物或建筑物中。组内有多台监控计算机。为了获得系统的最佳控制效果，需要在监控计算机之间传输大量数据，并且准确率非常高。例如，某高层建筑某楼层的火灾报警探头报警后，火灾监控系统自动采取确认、报警、控制等功能；安全和交通部门可以及时获取信息并采取相应措施。

由于监控计算机和控制计算机之间传输的数据量很大，因此需要高速通信网络。一般采用星型拓扑或使用以太网总线拓扑的组网设计。

10

字段控制层 (DDC) 的功能是什么？

现场控制层计算机直接与传感器、变送器、执行装置相连，实现现场设备的实时监控，并通过通信网络与上位机进行信息交换。在这一层，实现了单个设备的自动化控制，即单机自动化。具体功能实现由安装在被控设备附近的现场控制器完成。现场控制器采用直接数字控制技术，故又称直接数字控制器（DDC），在架构上也称为下位机。现场控制器安装在控制现场，可以接收来自上层操作站或监控站（上位机）的命令，并将本地状态和数据传送给上位机。控制器可以独立控制设备，根据设定的参数进行各种算术运算，控制输出执行。根据现场控制器的大小，每个现场控制器所能控制的输入输出点数一般在10点到100点左右。当楼宇设备自动化系统规模较大时，需要配备多个现场控制器。 终端设备包括传感器和执行器。传感器用于将测量的各种物理量（温度、压力、流量、电量等）转换为现场控制器可以接收的模拟量或开关量，执行器用于控制被控设备。现场控制器具有可靠性高、控制能力强、可编写程序等特点。既可以独立监控相关设备，又可以联网，通过管理计算机进行统一控制和管理。

11

在建筑层面组织的分布式系统有什么特点？

对于大型商厦和写字楼，每层往往有不同的用户和用途，所以每层的系统要求也会不同。在建筑层面组织的分布式系统可以很好地满足要求。按建筑层次组织的分布式，系统方案如图3所示。该结构的特点如下。

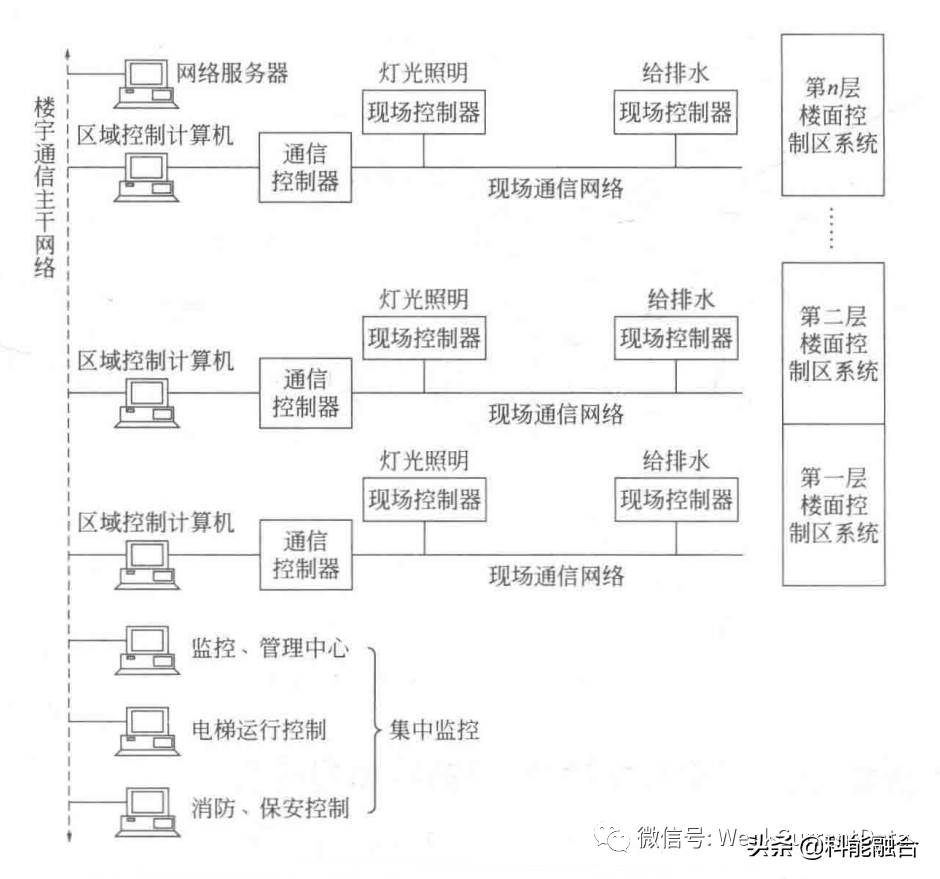

图 3 按建筑层级组织的分布式系统

1.由于是按建筑等级组织，布线设计和施工比较简单，子系统（区）的控制功能设置比较灵活，调试工作比较独立；

2.整个系统的可靠性好，子系统的故障不会影响整个楼宇系统；

3.设备投资增加，尤其是高层建筑；

4.更适合商业用途的多用途建筑。

12

通过构建设备功能组织的分布式系统有什么特点？

这是一个通用的系统结构，按照整个建筑的各种功能系统组织起来（如图4所示）。这种结构的特点如下。

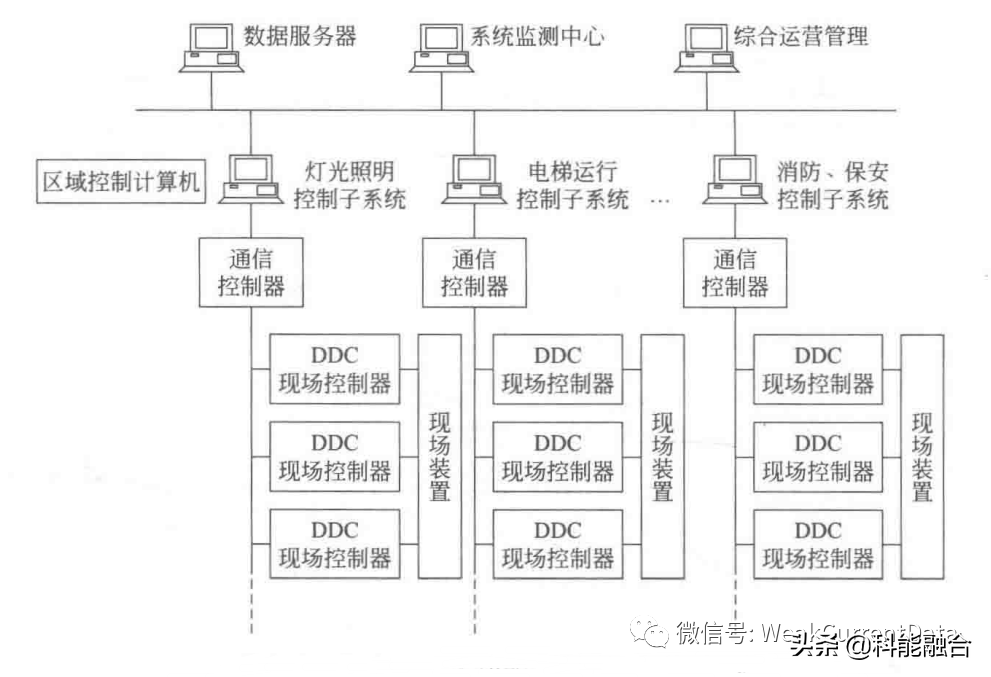

图4 按建筑设备功能组织的分布式系统

由于是按整个楼宇设备的功能组织，布线设计和施工比较复杂，调试工作量大；

整个系统的可靠性弱，子系统的故障会影响整个建筑系统；

设备投资低；

比较适合功能比较单一的建筑（如企业、政府办公楼、高档住宅等）。

13

混合分布式系统的特点是什么？

这是一种结合了以上两种结构特点的混合型，即部分子系统（如供电、给排水、消防、电梯）采用按整体功能组织的集中控制方式建筑设备和其他子系统（如照明、空调）采用按建筑层级组织的分区控制方法。这是一个灵活的结构体系，结合了以上两种方案的特点，可以根据实际需要进行调整。

——结束——
