1、概述

Acrel-Bus智能照明控制系统（以下简称系统）是基于KNX总线技术设计的控制系统。 KNX总线技术起源于欧洲，是在EIB、EHS、EHS总线控制技术上发展起来的，其中EIB（Bus，欧洲安装总线）是总线技术的主体。

系统通过标准的2*2*0.8 EIB BUS（即KNX总线）将所有智能照明控制模块连接在一起，形成一个完整的控制系统。系统中连接的控制模块的理论最大数量超过58,000个。在实际项目应用中，该系统可以实现对照明灯具的远程集中控制和就近控制功能。其灵活多样的智能控制和庞大的设备容量，特别适用于医院、学校、酒店及各种体育场馆、机场、隧道等大型公共建设项目的照明系统智能控制。

2、应用场所

(1）大型商场、超市、广场、智慧社区；

(2）学校、医院、写字楼、酒店、银行；

(3）景观照明、建筑立面泛光；

(4）工厂车间、仓库；

(5）数据中心、机房；

(6）机场、地铁站、高铁站、桥梁隧道、停车场；

p>

(7）福利机构、展览馆、市民中心等领域；

(8）博物馆、图书馆、体育场馆、文化中心、市民中心等大型公共项目的照明系统。

3、结构

系统一般采用分层结构。建设项目时，分为域、支线等分布式总线结构。一方面，它的布局清晰，布线简单，容量大。特别适用于各类工程，尤其是大型公建工程。另一方面，有效提高了系统的可靠性。由于每个域和每个分支都分配有 KNX 电源，因此这种电气隔离允许其他部分在系统的一个部分发生故障时继续工作。一条线路或一个域的数据通信不会影响其他区域的数据通信。

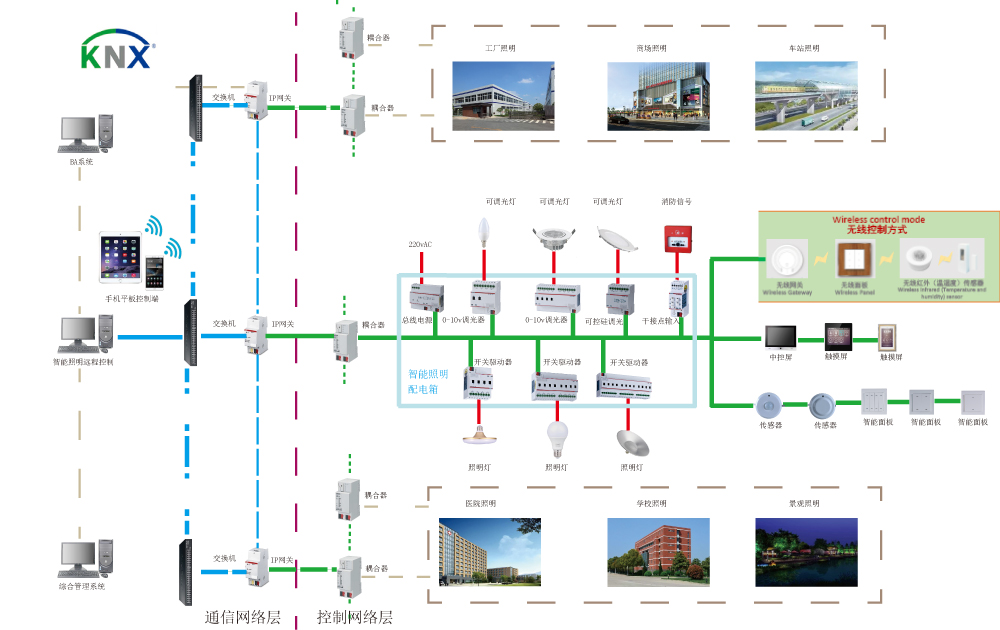

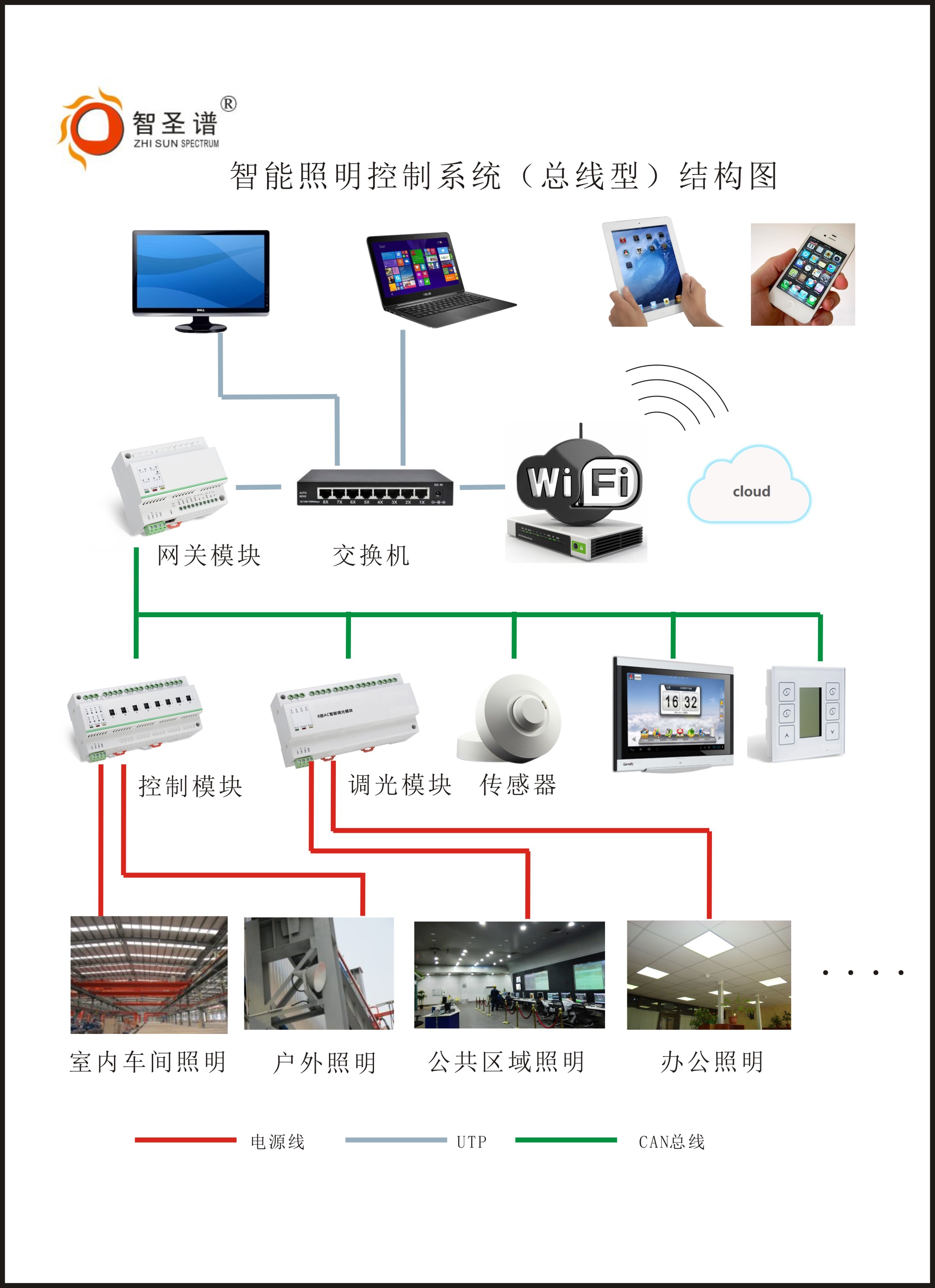

系统框架图

线路拓扑图

4、函数

安科瑞智能照明控制产品种类齐全，方案完善，各种控制方式灵活多样。系统一般可通过自动控制、手动控制、定时控制、计算机集中控制等方式实现控制功能。

1)自动控制：在停车场人行道、楼梯厅等公共区域安装传感器，实现自动控制。传感器可以监测当前环境中是否有车/人进出。人行走时，控制区域内的灯会亮，人/车离开后，灯会延迟关闭。

2)定时控制：对于一些时间比较固定的项目，如：景观照明、写字楼、银行、学校等，可根据客户需求或时间规则设置定时开关，供用户使用。开灯关灯，完成照明系统的自动控制，保证低峰时段的最低能耗。

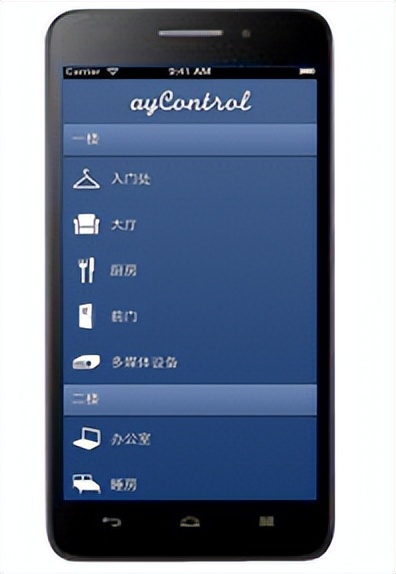

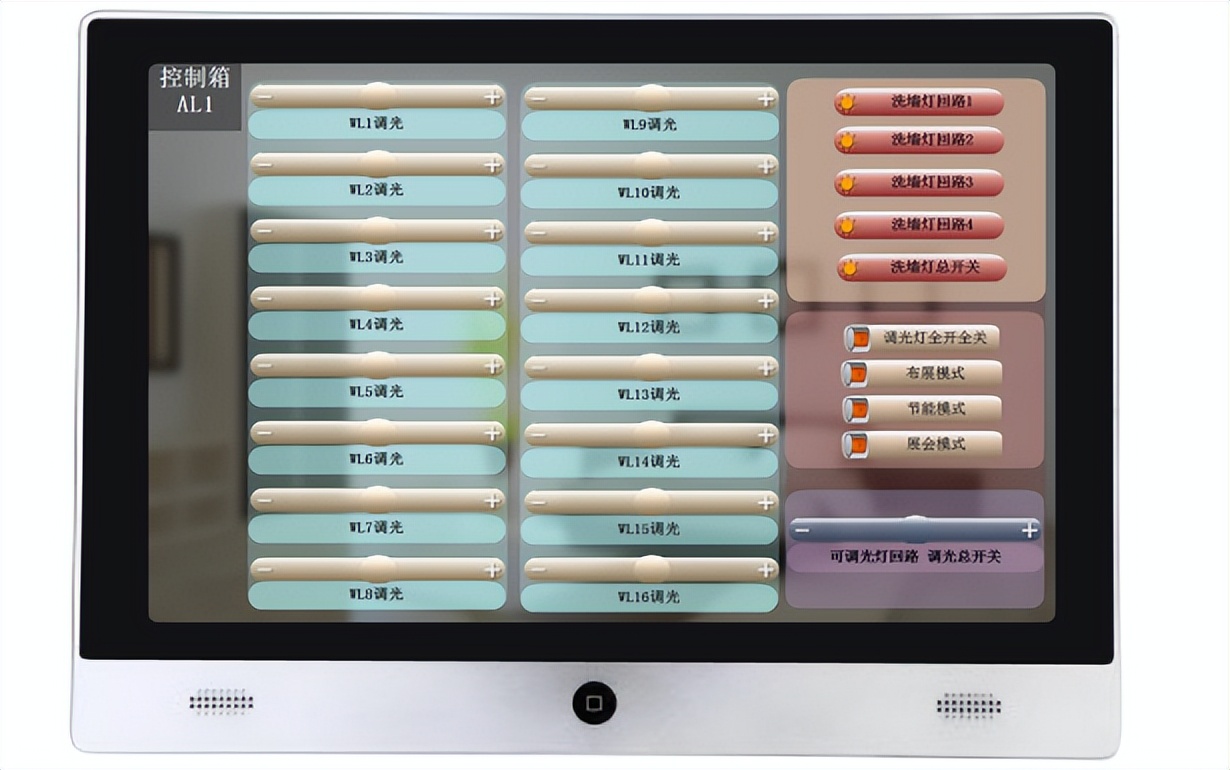

3)手动控制：值班室、电梯口、房间等可安装智能面板和触摸屏，实现现场手动控制。面板/触摸屏可实现一对一一、一对多控制。现场控制灯光也可以在电脑上集中控制。

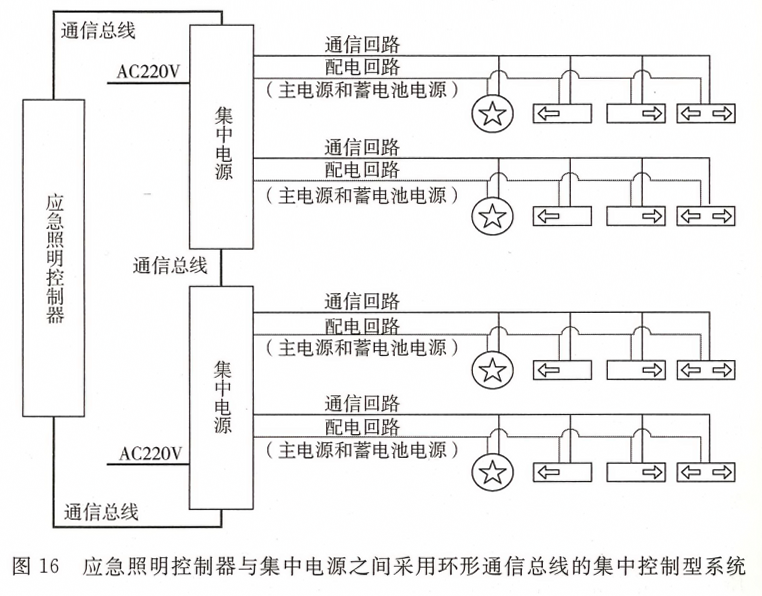

4)消防联动：智能照明系统可以与消防系统联动。当有火警信号时，应急灯会强制点亮，为人们安全撤离提供生命之光。

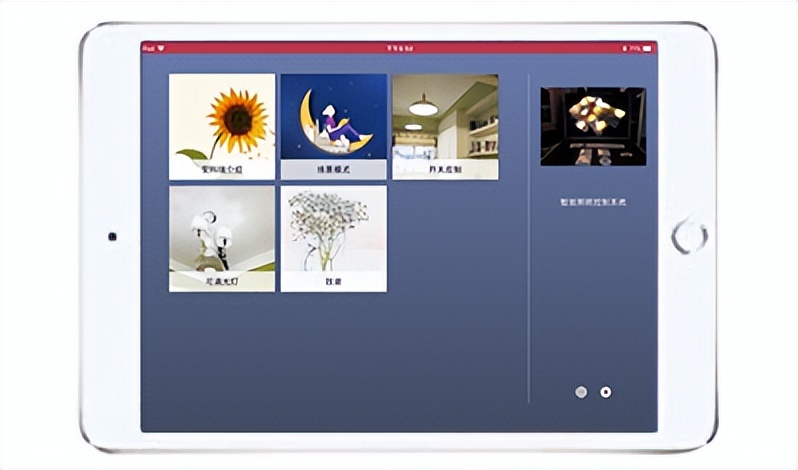

5)场景控制：系统根据不同场景的控制要求预设多种场景模式，可在面板/触摸屏/中控界面设置场景切换。当系统正常运行时中控 楼宇自控，员工可以自由切换。

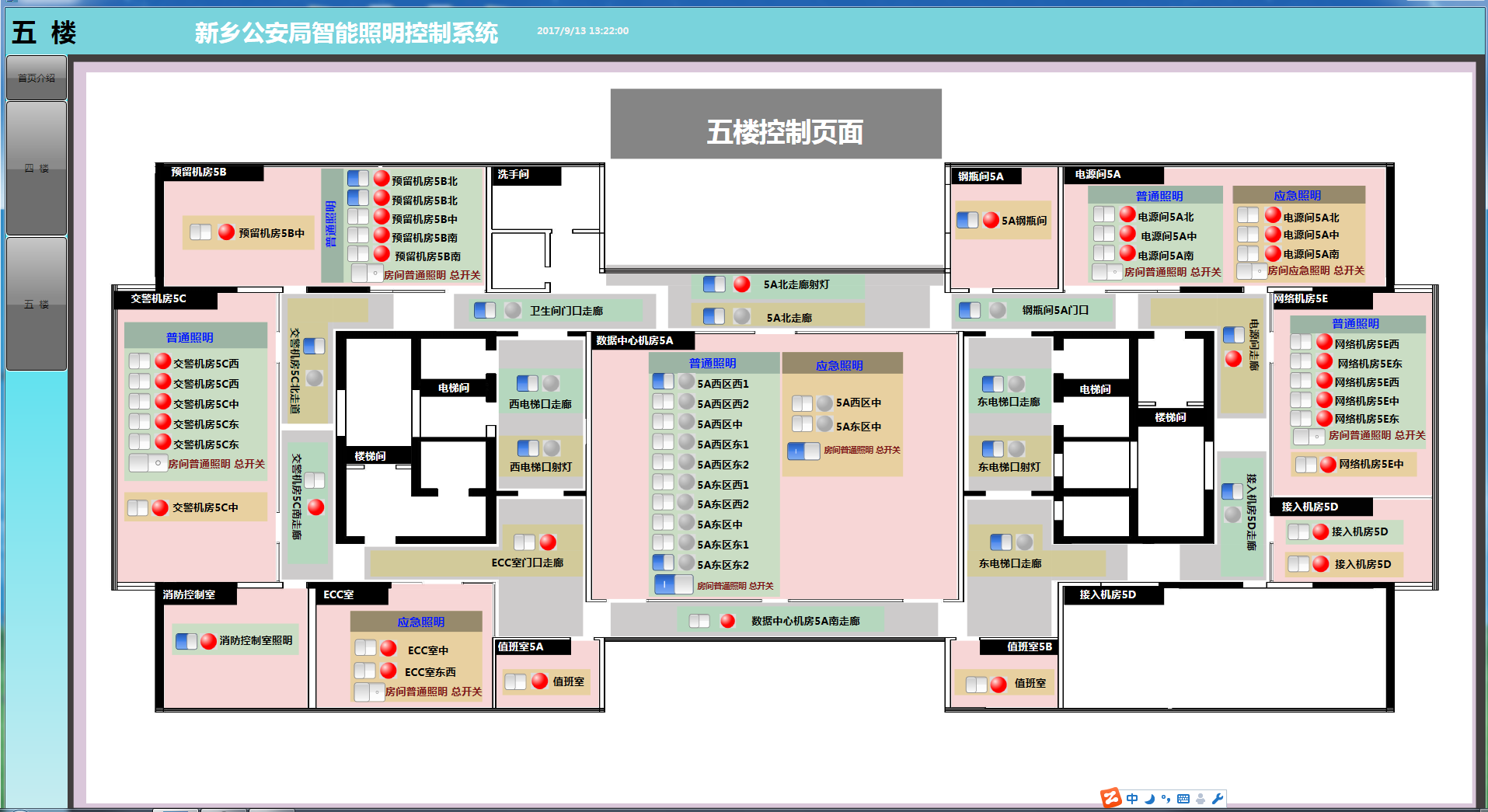

6)电脑集中监控：所有智能照明电路在电脑端集中控制，实时反馈现场电路的开关状态，方便值班人员远程监控。

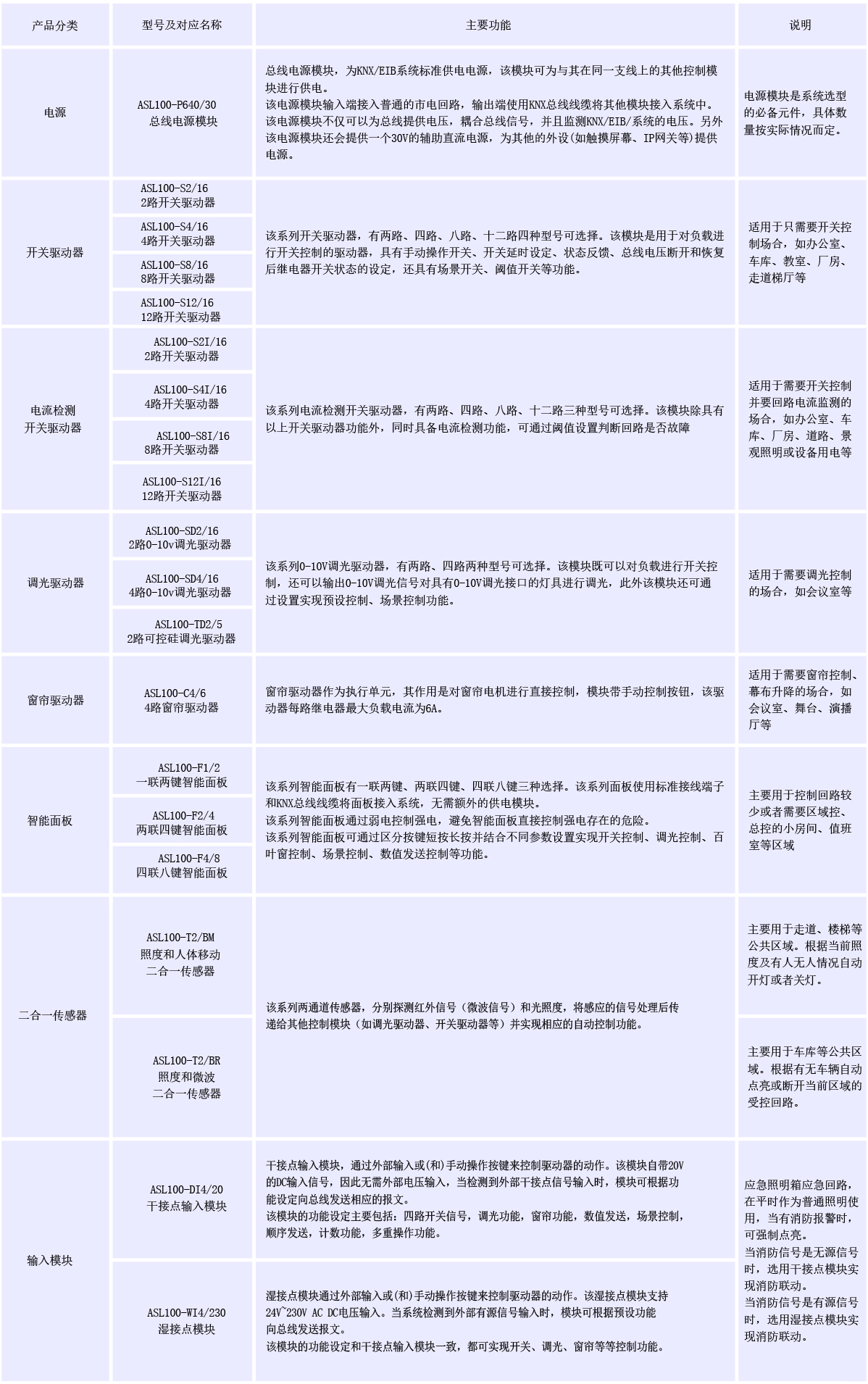

5、设备选择
