电子调节器

电子调节器的特点

图为电子调节器框图，检测端温度传感器作为电子调节器的输入，自动控制阀作为执行器，控制阀分别标注。

电子调节器的特点大致有两点：

在测量温度的情况下，探测器发给调节器的输入信号是电阻值的变化，还有电压、电流等电信号，调节器的运算部分使用了电子电路，所以它可检测电气自动控制范围内无法处理的微小温度变化，控制性能优良。

第一个二、可以使用PID控制：

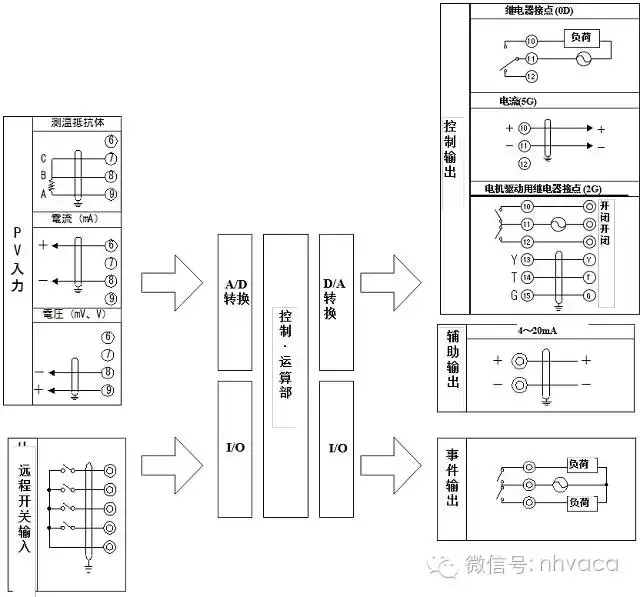

图中显示了一种电子调节器——“数显调节器”的组成。

温度传感器通过电阻值变化直接测量温度变化，并将其发送给调节器。

调节器根据电阻变化读取温度变化，计算出测量温度与设定值的偏差信号，然后输出运行信号给调节阀。

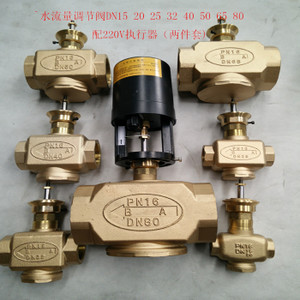

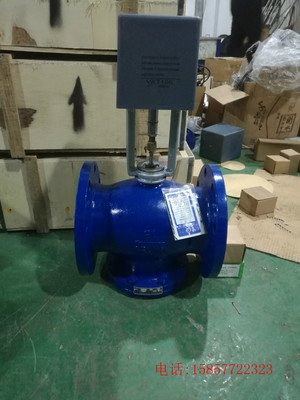

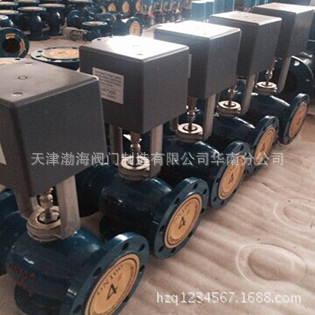

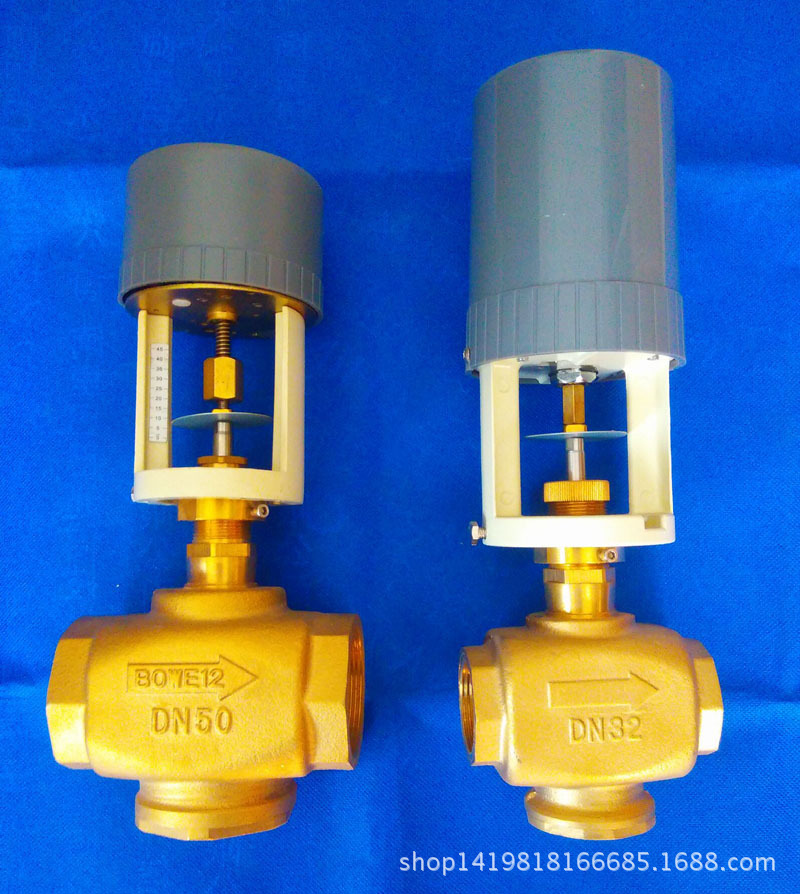

根据这个操作信号，改变控制阀的开度，从而实现温度控制。

电子调节器的输入输出

电子调节器的输入输出

TE表示温度检测器，TIC表示温度调节器，MV表示自动控制阀，MD表示电机风门。

不同于电气自控装置，电子自控装置分为探测器TE和调节器TIC。

在本例中，添加了一个用于收集新鲜空气的风门电机。

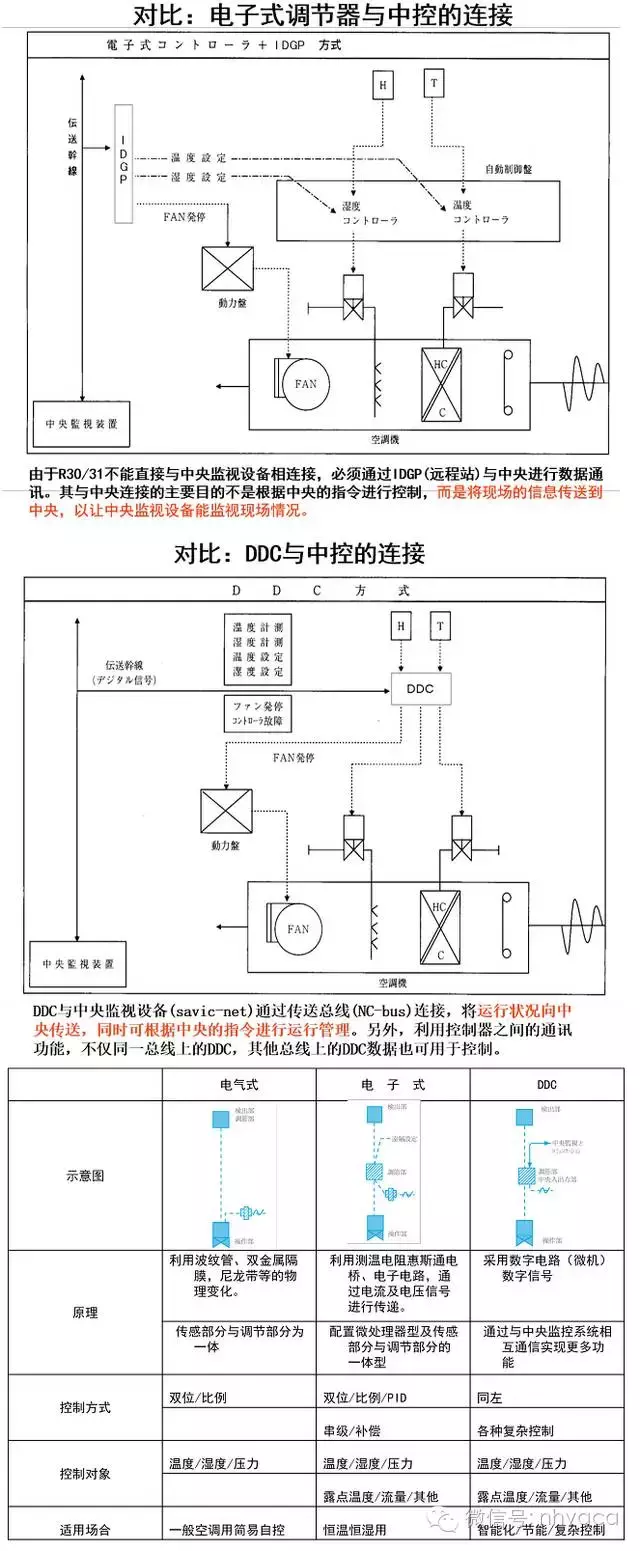

从自控安装图可以看出，电气式和电子式的区别在于检测器和调节器。

与电气类型相同，图中产品名称和产品型号请参考相关综合产品目录。

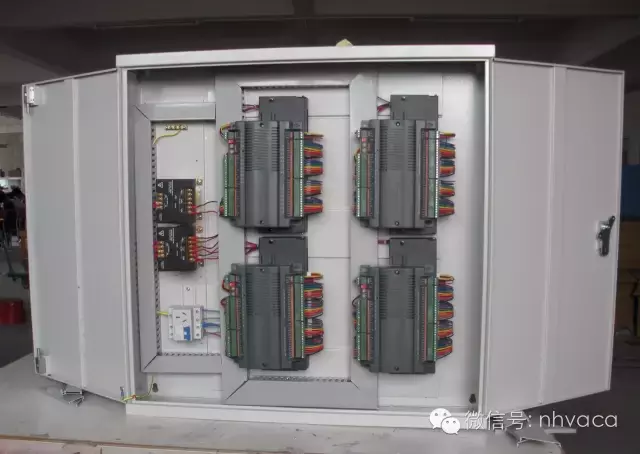

DDC

楼宇自动化行业定义为：

①有CPU，可以进行数字处理；

②多循环； （单个DDC可以控制多个设备）

③具有与中央监控设备的通讯功能。

可以在控制器之间使用通信，不仅是在同一总线上的控制器之间，还可以使用来自其他中继上的控制器的数据进行控制。

当中央监控设备出现异常情况时ddc楼宇自控系统，DDC可以继续独立运行，构成分散系统，避免危险。

由于DDC的所有输入和输出信号都可以传输到中央监控设备，操作的集中管理是按照中央监控系统的指令进行的。

由于DDC的所有输入和输出信号都可以传输到中央监控设备，操作的集中管理是按照中央监控系统的指令进行的。

关于I/O，它包括作为基本单元标准配置的I/O，以及可以根据实际需要依次连接的I/O（I/O）模块。 （灵活的I/O模块配置）

在控制功能方面，由于可以通过软件进行逻辑连接，所以很容易添加或更改程序。

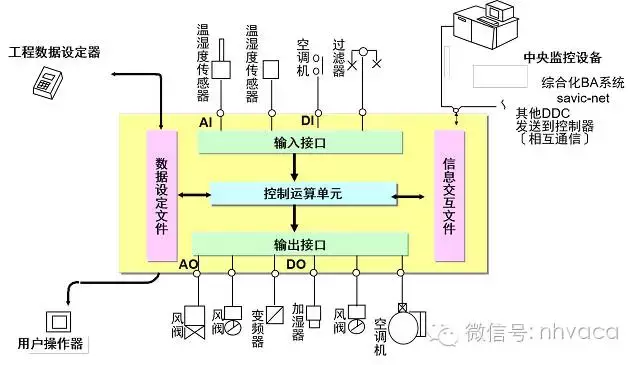

DDC的输入输出组成

从图中可以看出，DDC由安装在现场的各种传感器和空调组成。用于输入启停、故障等信号的模拟和数字输入接口电路，用于向控制阀等调节器和空调发送操作等信号的模拟/数字输出电路，以及通讯处理电路中央监控设备之间，以及控制运算单元等之间。

如图所示，DDC可以连接多台机器。

下面介绍DDC型自控设备。

DDC型自动控制设备是指使用IDC控制器进行控制。

电子调节器只能使用单回路控制，而在DDC中，由于具有数字运算能力，可以进行多回路控制。

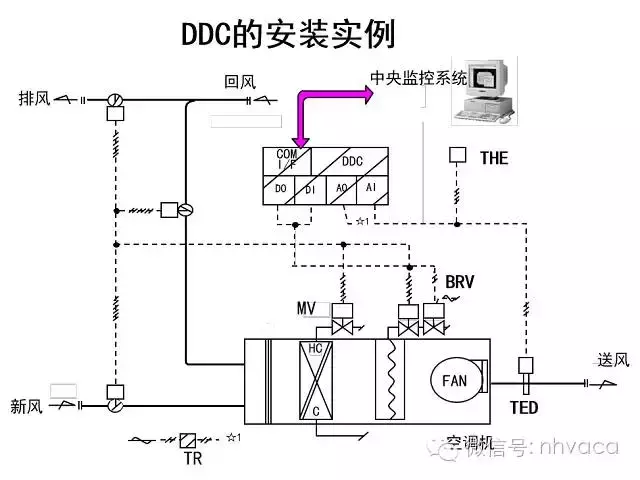

图片为DDC型自动控制安装示例。

与电气、电子自控安装图相比，书写方式有什么不同？第一个区别是控制设备被标记为DO，DI，AO，AI，DDC。

第二个不同之处是通信接口COM，可以连接中央监控系统。

图中THE代表温湿度探测器，TED代表插入式温度探测器，通过管道测量空气温度，BRV代表电动球阀。

同电子型，图中产品名称及产品型号请参考相关综合产品目录。
