风机盘管的原理及形式
风机盘管（FCU）、空调机组（AHU）、新风机（FAU）、常规送风、排风（SF/EF）、厨房送排风（KEF/KSF）、消防排风(SEF)/SPF)
一、风机盘管的工作原理。
二、风机盘管接线。
风机盘管系统组成：风机盘管、进、回水阀、Y型过滤器、电磁阀/水阀、控制面板、回风管和出风口、保温、新风管、水管、金属软管。
风机盘管是中央空调的理想终端产品。风机盘管机组广泛应用于宾馆、写字楼、医院、商住、科研机构等场所。其工作原理是风扇通过表冷器对室内空气或室外混合空气进行冷却或加热后送入室内，使室内温度降低或升高，以满足人们的舒适要求。
主要特点
优点：体积小、效率高、噪音低、能耗低；
机身结构精巧、紧凑、坚固耐用。线圈由优质镀锌板制成。冷凝盘采用模压工艺一体成型。无焊缝、焊点，符合防火规范的保温材料与水盘一体连接。
缺点
由于这种方式仅基于对流换热，无法达到室内舒适度，所以只适用于人们停留时间较短的场所，如办公室、酒店等，不适用于普通住宅。由于风机的增加，需要增加风道，增加了建设成本和运行成本，设备的维护和管理也更加复杂。
工作原理：依靠风机的强制作用，空气通过盘管，机组所在房间的空气不断再循环，使空气通过冷水后被冷却（加热） （热水）盘管保持室温，保持您认为舒适的恒定环境温度。

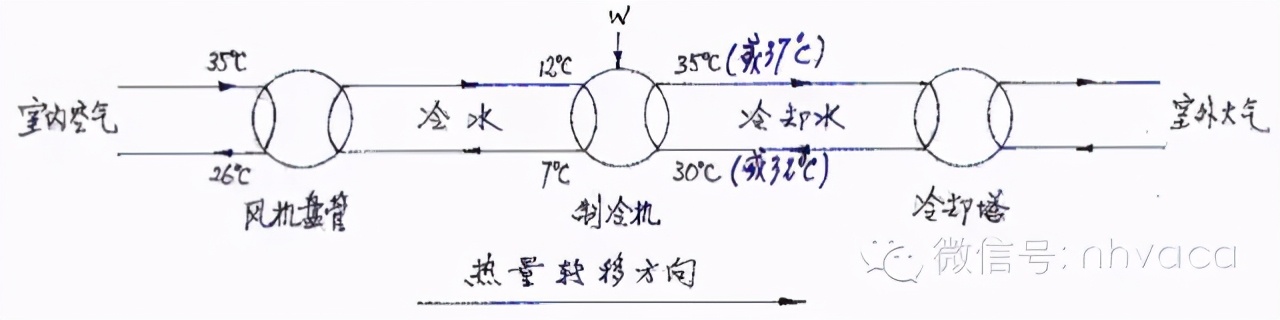

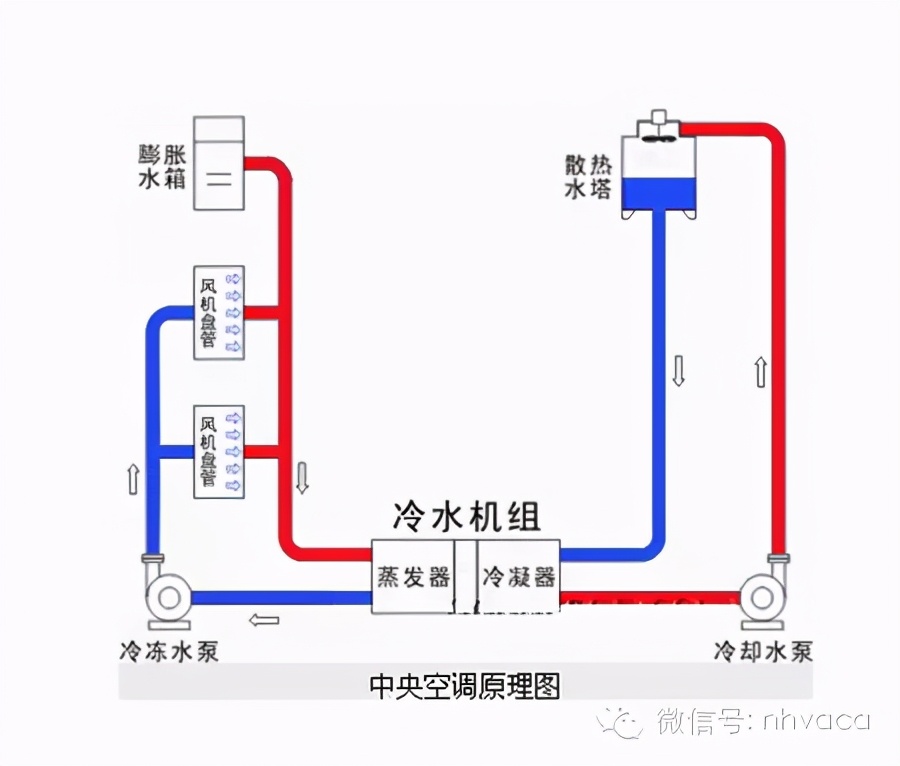

中央空调系统典型制冷运行流程
中央空调系统的运行过程本质上是传热的过程。
冷却过程中的典型传热过程如下：
⑴空调室内的热空气被风机盘管中的冷水吸收，热量传递给冷水；
2) 冰箱做功消耗能量，将热量从冷水转移到冷却水；
3 冷却水的热量通过冷却塔的喷淋和气化传递到环境大气中。
空调在营造舒适的小环境的同时，消耗大量能源和淡水，排放到大气中的热量和二氧化碳气体污染环境。

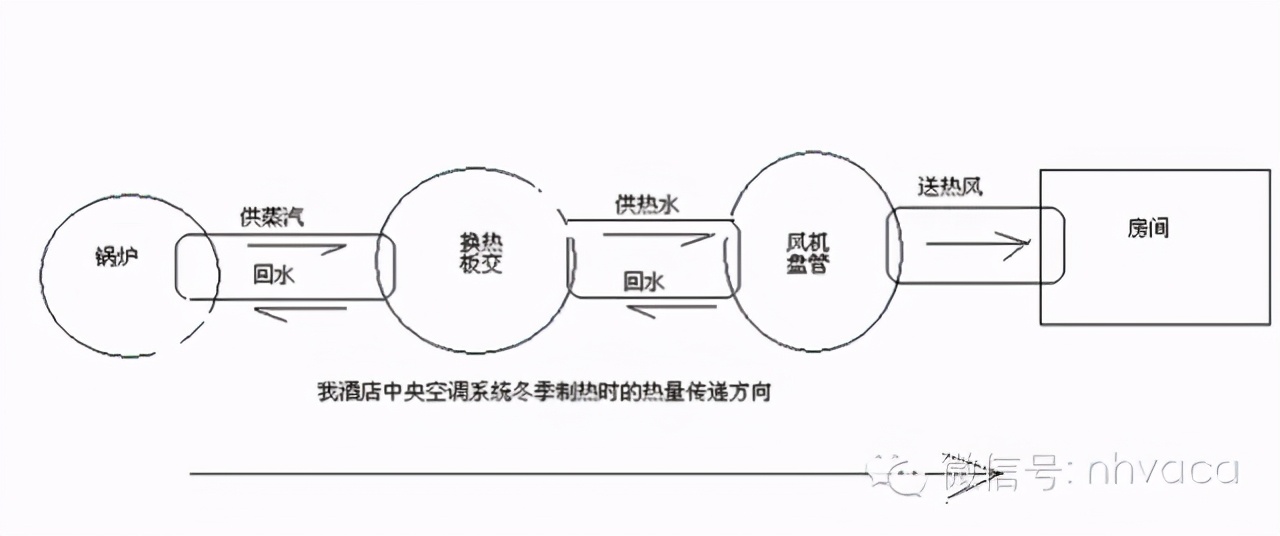

中央空调系统的制热运行过程
中央空调系统的运行过程本质上是传热的过程。
中央空调制热时，典型的传热过程如下：
(1）管道燃气在锅炉中间燃烧加热水产生蒸汽热，
(2）从管道输送到板子，热量通过板子传递到热水管道；
(3）热水管道将热量送至风机盘管，盘管将热量通过空气送至房间。
空调消耗大量能源和淡水，同时创造了一个舒适的小环境。
风机盘管的工作及控制原理

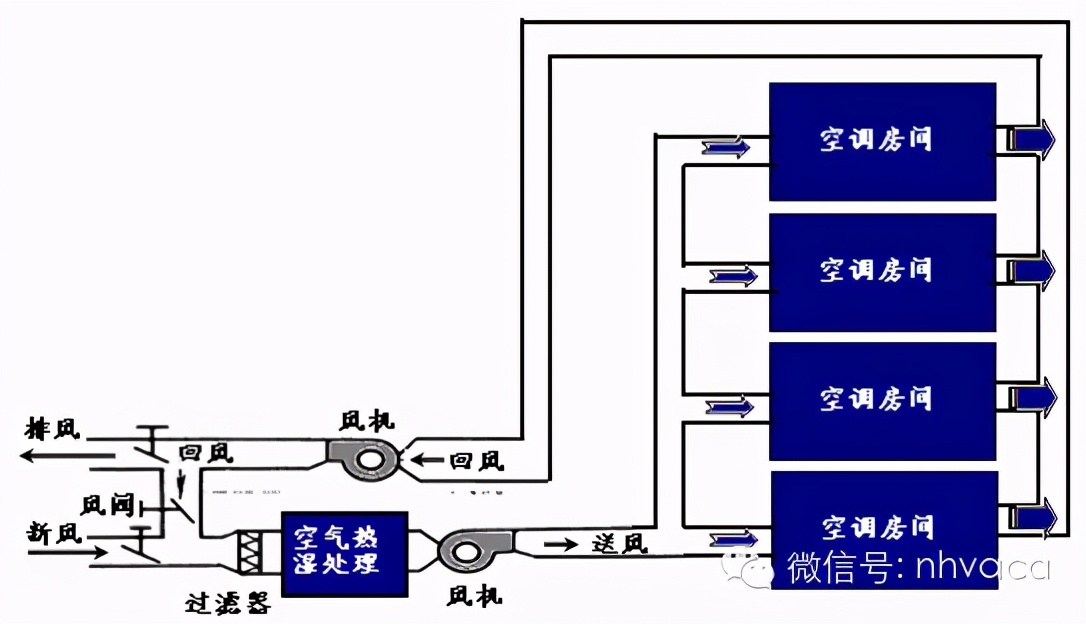

半集中空调系统：（风机盘管+新风机组）
它不仅集中处理和输送和分配新风，还通过安装在空调室内的终端设备（如风机盘管）对室内循环空气进行局部处理。集中式系统。
控制方式
简单的控制
使用三速开关，直接手动控制风扇的三速转换和启停。
温度控制
STC系列温控器根据设定温度与实际检测温度的比较计算，自动控制STV系列电动二/三通阀的开启和关闭；它直接控制风扇的三速转换和启停，从而通过控制系统的水流量或风量达到恒温的目的。

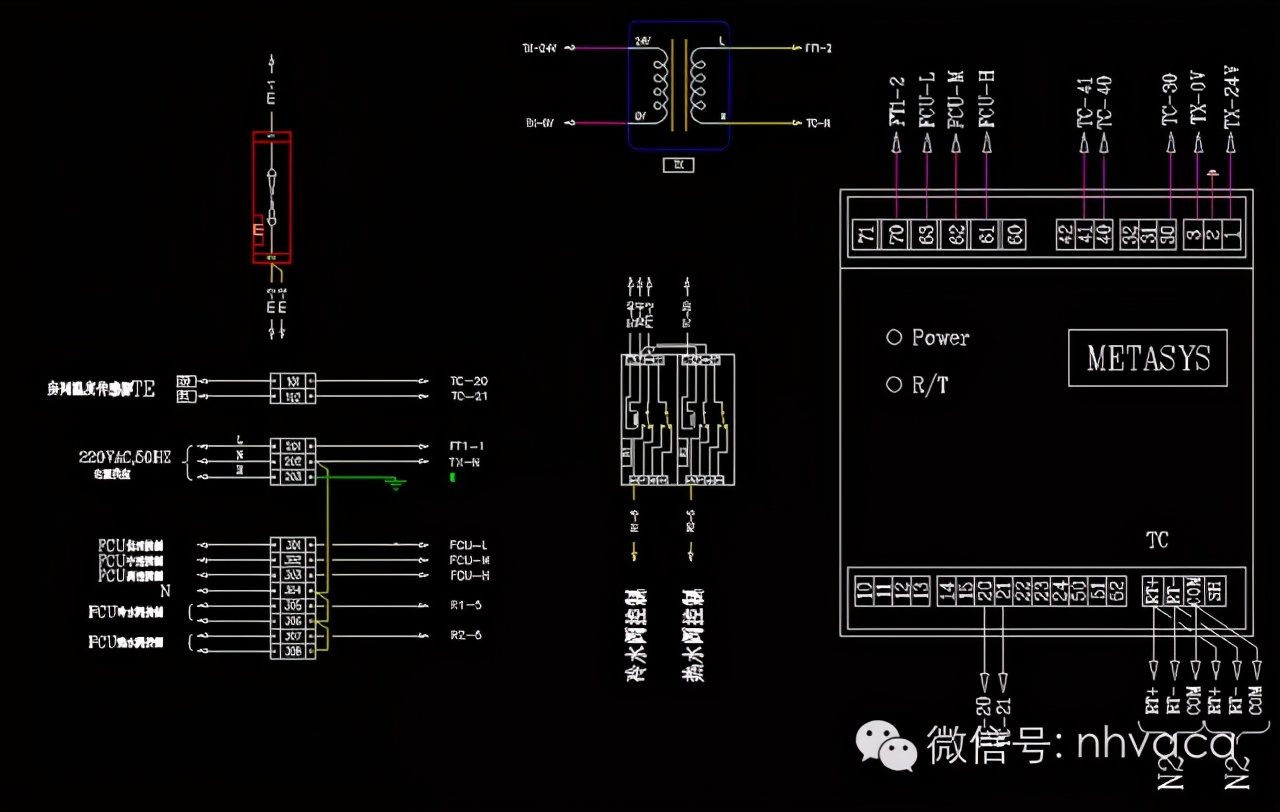

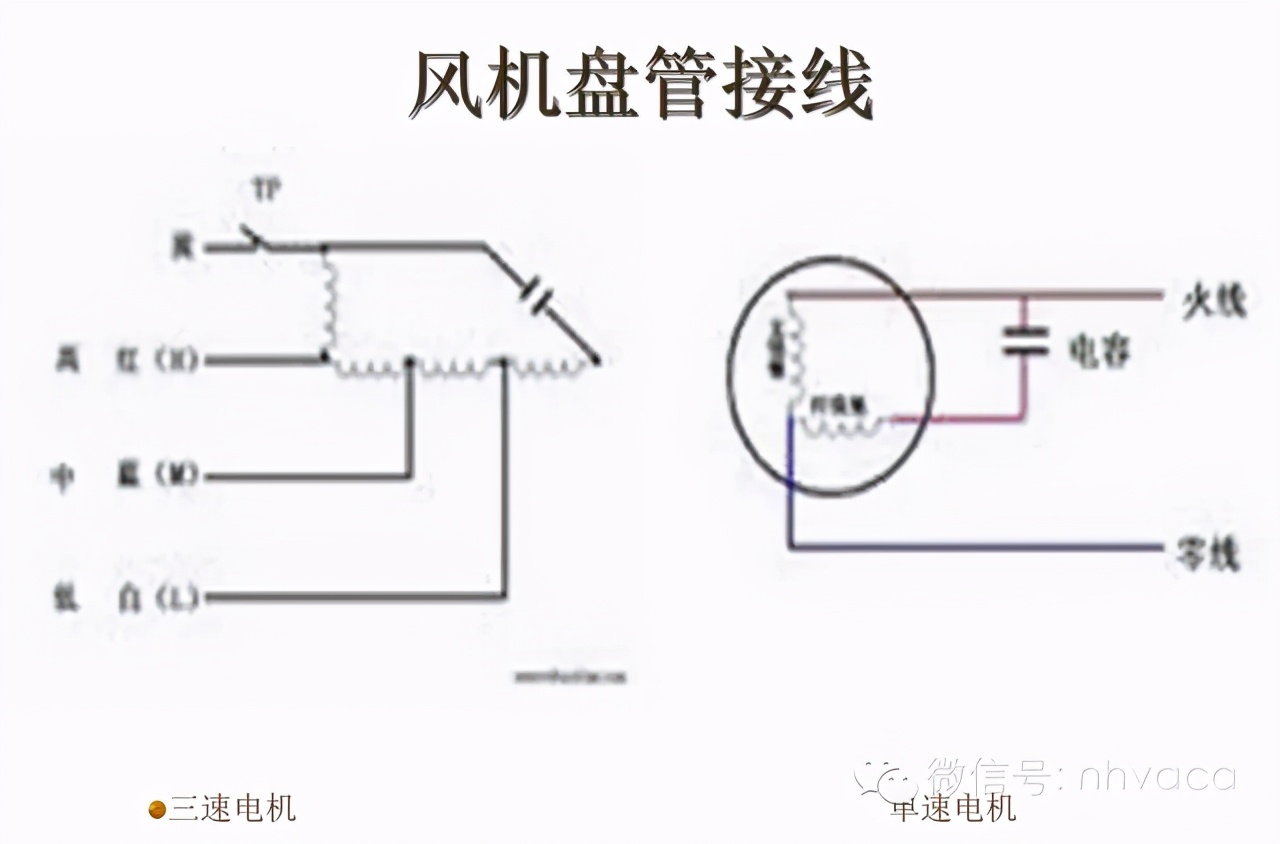

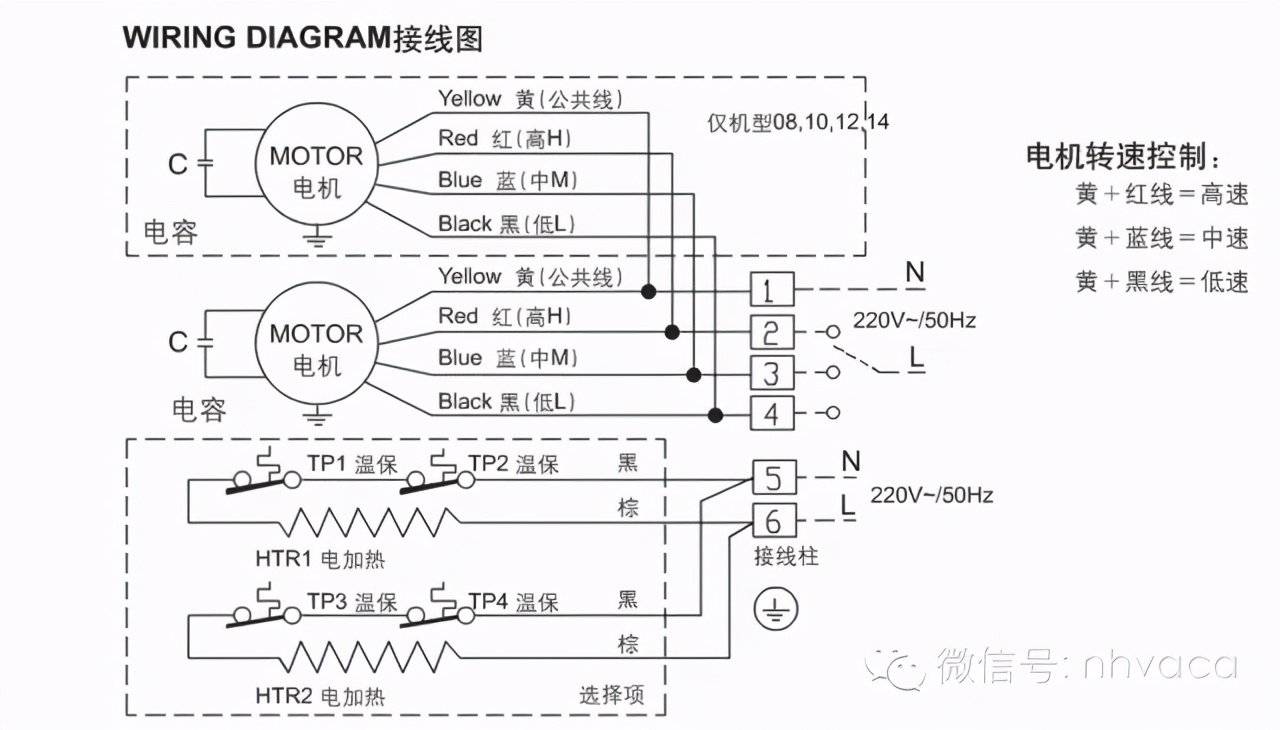

双风机盘管接线

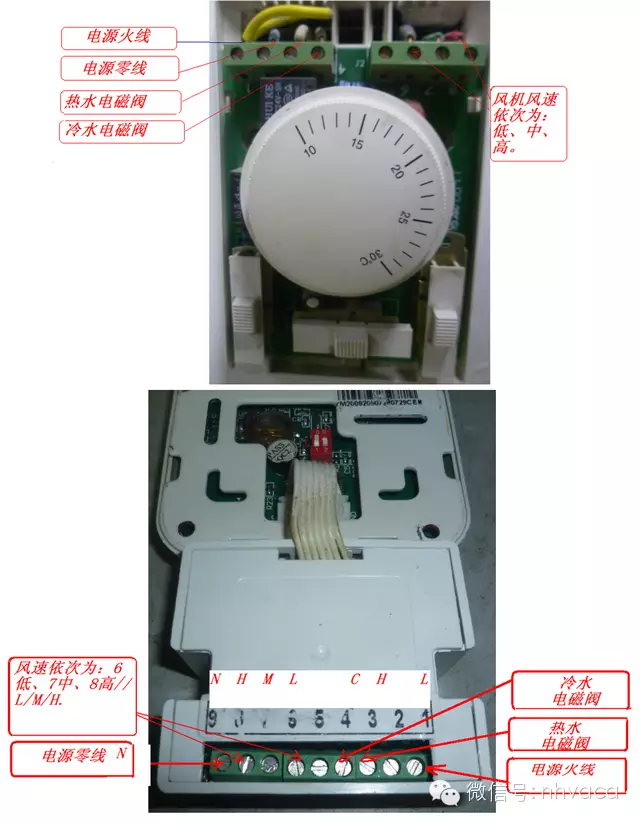

办公区域面板

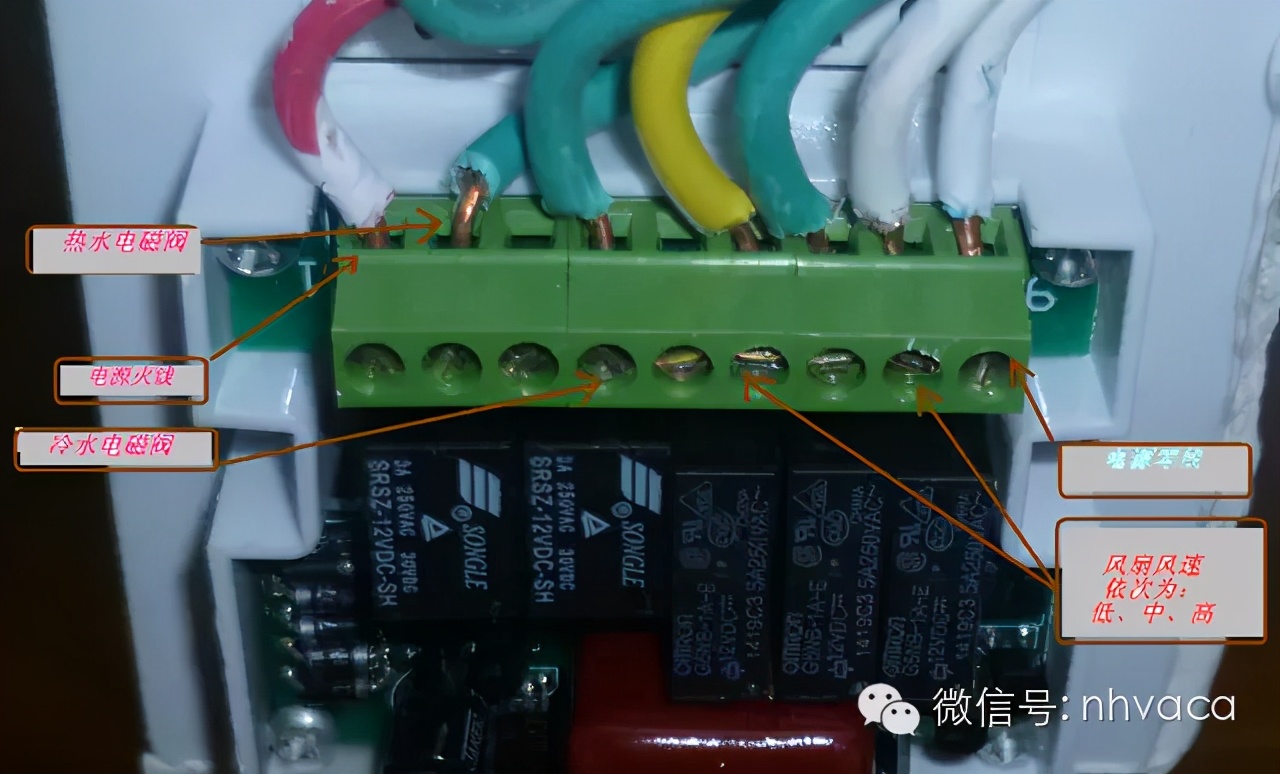

后院机械面板

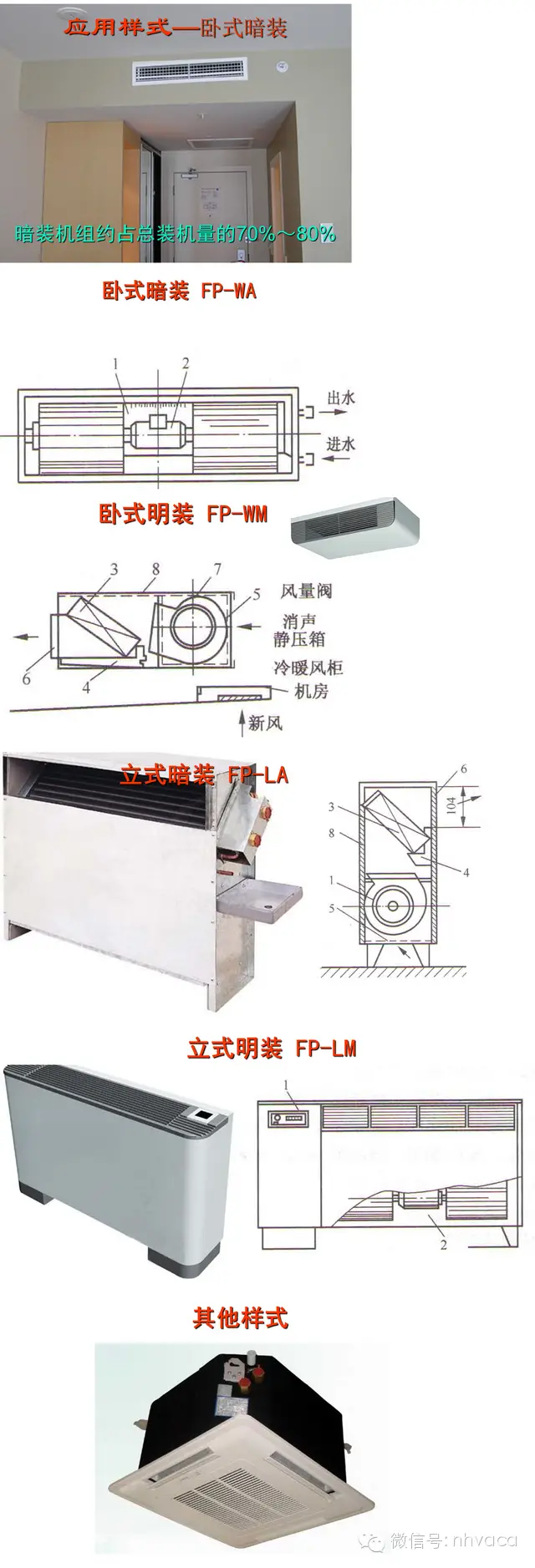

常用样式
卧式暗装（带回风箱）风机盘管
卧式明装风机盘管
立式暗装风机盘管
垂直外露风机盘管

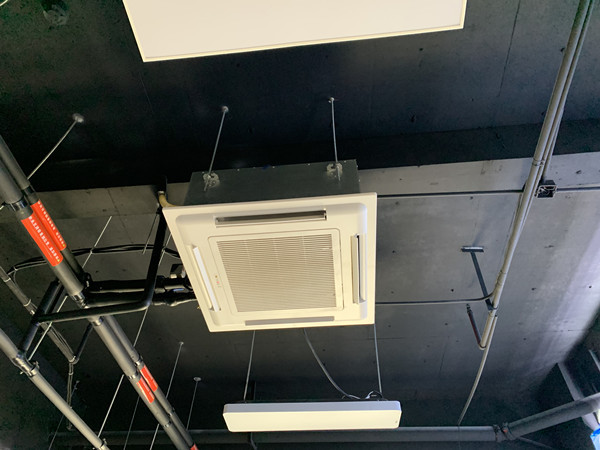

盒式两出风机盘管
盒式四出风机盘管
壁挂式风机盘管
柜式风机盘管机组（俗称：水温空调）
按形式分：水平暗装、水平明装、垂直暗装、垂直明装、卡式。
按厚度：超薄、普通
根据是否有凝结水泵：普通型、豪华型
根据机组静压：0Pa、12Pa、30Pa、50Pa、80Pa（外静压）。
按管数分：两排管、三排管
按系统：二控、四控。
风机盘管所说的排数是指风机盘管表冷器中铜管的排数。一般第二排为两排铜管，每排8根，共16根铜管；第三排是三排铜管，每排8根，一共24根铜管。铜管越多，散热效果越好。
两个控件：
普通风机盘管夏季用冷水制冷，冬季用热水取暖。
四个控件：
多用于一些比较豪华的地方。可同时取热水和冷水，即根据需要有的房间可以制冷，有的房间可以供暖。

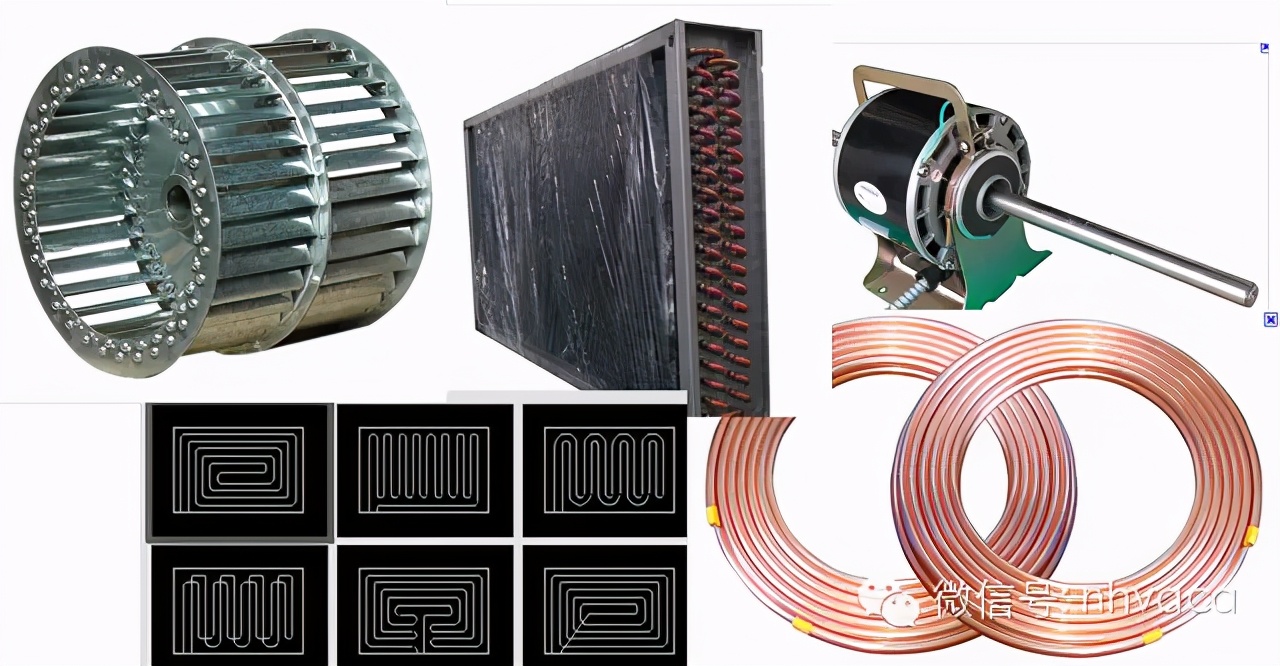

低噪音电机
线圈和样式
叶轮
参数变化对性能的影响
当风机盘管进出水温差增大时，水量减小，换热盘管的传热系数随之减小。此外，传热温差也发生了变化。因此，风机盘管的制冷量随着供回水温差的增大而减小。据统计，当供水温度为7℃时，供回水温差由5℃增至7℃。 ，制冷量可降低约17%。
从哪里看风机盘管的好坏
冷（热）送的保证
保证供气
噪声的数值比
无冷凝水泄漏
电气设计的合理性
钣金设计的合理性
如何辨别风机盘管的优劣
聆听噪音 - 高频可以去除，低频难以消除
看做工——毛刺、缝隙、说明、保修
比较电机、风扇、水盘和盘管所用的材料
电机是机组的核心部件，常州最好的
风扇：噪音的来源
接水盘、保温：滴水的原因
线圈：亲水铝最好（蓝色）
风机盘管系统设计
半集中空调系统：房间除中央空调机房外，还设有终端设备（二次设备）。
典型：风机盘管+新风系统
风扇线圈：风扇线圈 (FC)
风机盘管单元 (FCU)
1、系统结构
FCU由风扇、盘管和外壳组成。
FC使室内回风直接进入机组进行降温除湿或加热处理。

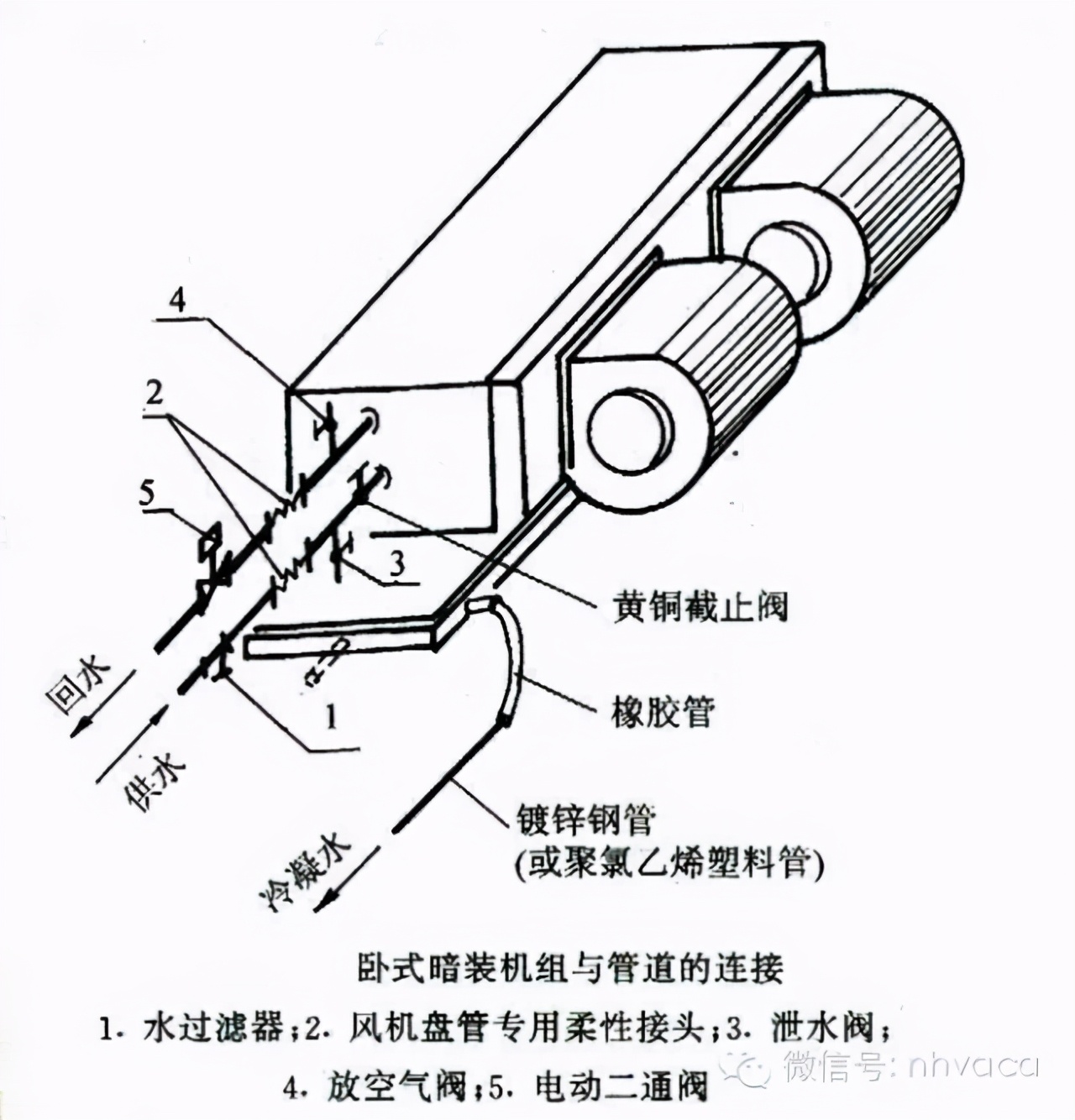

连接到FC的水管有：
(1）供水管
(2）回油管
(3）冷凝管
思考：三个水管的空间位置是什么？
给回水管最高点应安装自动排气阀，局部最高点也应安装。
冷凝水收集后排至地漏、厨房、卫生间等污水池、冷凝水立管等。
尽可能提高冷水入口温度，尽可能降低热水入口温度。
风机盘管冷水入口温度一般为7℃～10℃，冷水温升5℃；
热水入口温度一般为50℃～60℃。
调整
一般是风量调节（调节单向电容调速电机的输入电压），也有一些水量调节。
还有可调节的线圈旁通通风口来调节室温。
新风供给方式
1、室内卫浴间形成的负压自然渗入新鲜空气
优势：经济的初始投资和运行成本
缺点：室内卫生条件差，室内温场不均匀。
适用：室内人少，要求不高的场合。

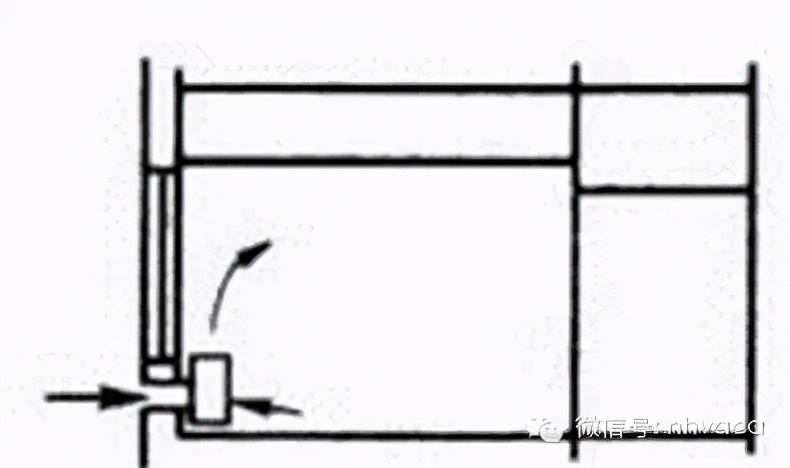

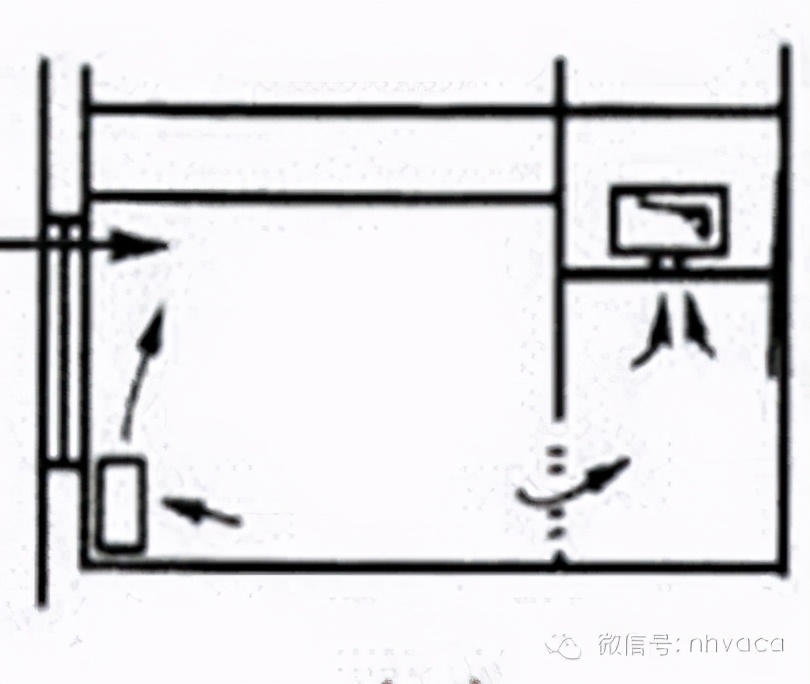

2、墙孔将新鲜空气直接引入机组
如果风机盘管是靠外墙安装的，可以采用这种方式。
虽然可以保证新风量。但管理麻烦，新风口会损坏建筑立面，增加污染和噪音。
适用于：要求不高的建筑物。
为节约能源，应设置带全热交换器的风机盘管，并在外墙上设置新风和排风两个出风口。

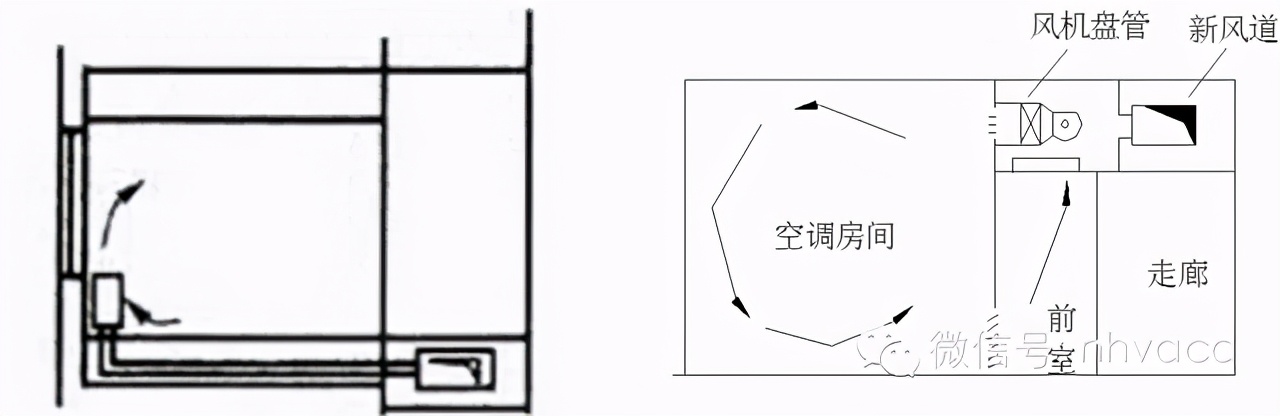

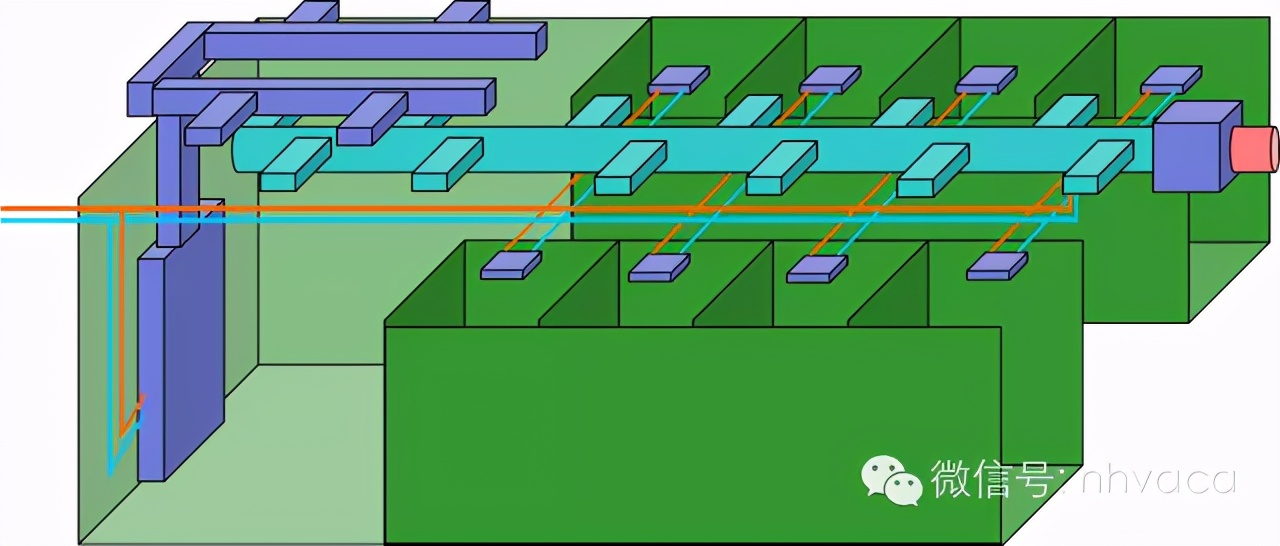

3、新风由独立的新风系统供应
该方案提高了系统调节和运行的灵活性，可适当提高风机盘管供水温度，改善水管结露现象。使用最广泛。
新风与风机盘管的混合方式：
(1）新风和风机盘管送风独立送入房间
(2）新鲜空气与风机盘管送风混合
(3）新风和风机盘管混合回风
规定《公共建筑节能设计标准》-2005 5.3.12 风机盘管系统和新风系统设计时，新风应直接送入各空调区域，不得通过风机盘管机组送出机组后。

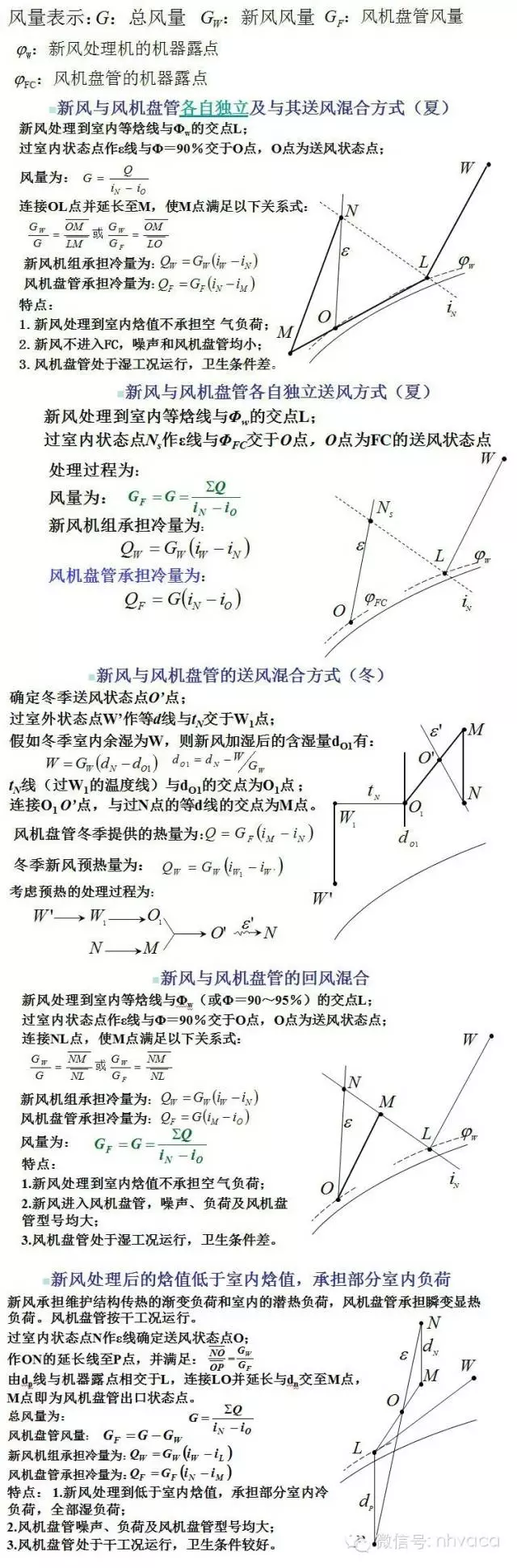

独立新风系统的空气处理过程
根据风机盘管+新风系统的特点，为分析方便，风机盘管一般承担可变载荷（如围护结构和室内冷负荷），而新风处理单元只承受新鲜空气本身的负荷。
因此夏季新风的送风点根据室内空气的等焓线考虑，同时冬季新风的加湿根据蒸汽加湿的情况考虑。
风机盘管机组的选择
根据使用要求和建筑条件，选择风机盘管类型和系统布置，确定新风送风方式和水管系统类型；
根据所需的制冷量和计算出的风量，选择风机盘管机组，但要注意工况的不同。
选择风机盘管：
一般根据中档制冷量来选择，检查风量是否满足热量。
双水管系统：一进一回的风机盘管水系统。
夏天用冷水，冬天用热水。
三管系统：两根进水管，一根回水管
适用于常年空调、楼内负荷差异很大的场合。
缺点：有混合损失。
四管系统：两根进水管，两根回水管

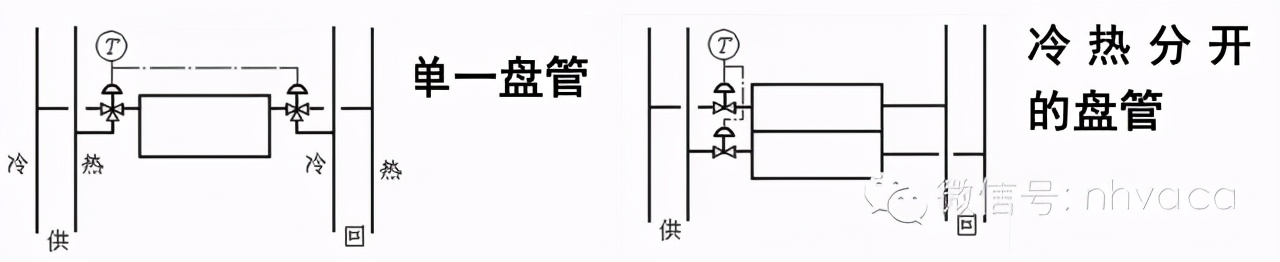

四水管系统与盘管的连接方法：
采用四控水，初期投资较高，但运行经济。
常用于对舒适度要求较高的建筑中。
水系统的设计和水力计算与供暖管道相同，如：管道有必要的排水坡度；系统配备膨胀水箱等。
水系统的调节控制：

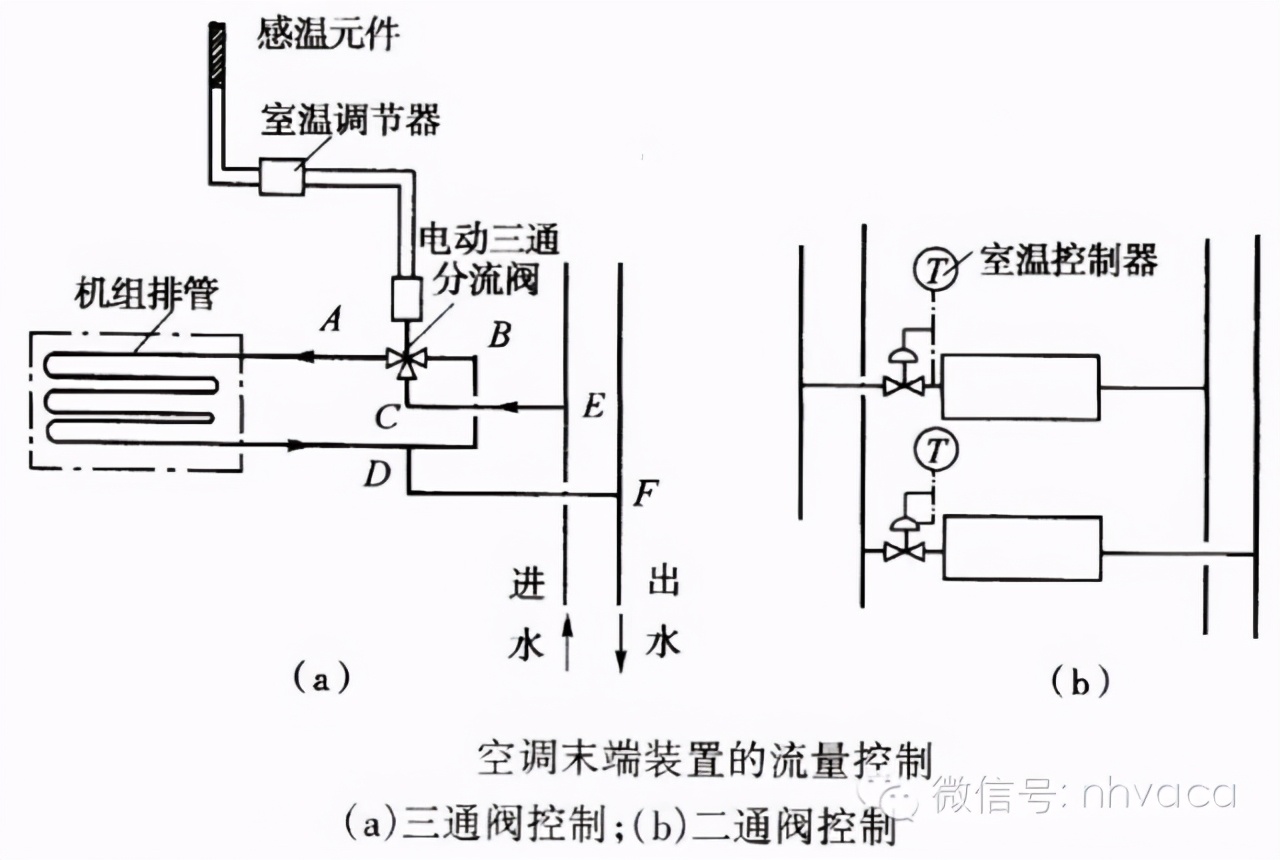

变水量法（根据方位带采用区域控制法）
可变水温模式（水温区域控制）
优点：
布局灵活，每个房间可独立调节室温；
房间之间的空气不相互勾结；
投资少，使用灵活。
缺点：
对机组的生产有很高的质量要求；
每个FC都必须连接一根冷凝水管，其排水坡度有时会影响吊顶的布置和高度，或者导致排水坡度不佳；
除非新风系统采用双风量（或变风量）方式，否则在过渡季节很少使用室外风；
如果全年运行最低新风比，室内空气质量会很差。
由于FC有旋转设备，不适合在产生爆炸危险气体和粉尘的房间内使用。
由于噪声的限制，风机盘管的转速不能太高，所以机组的残压水头很小，气流分布受到限制。适用于深度小于6m的房间。

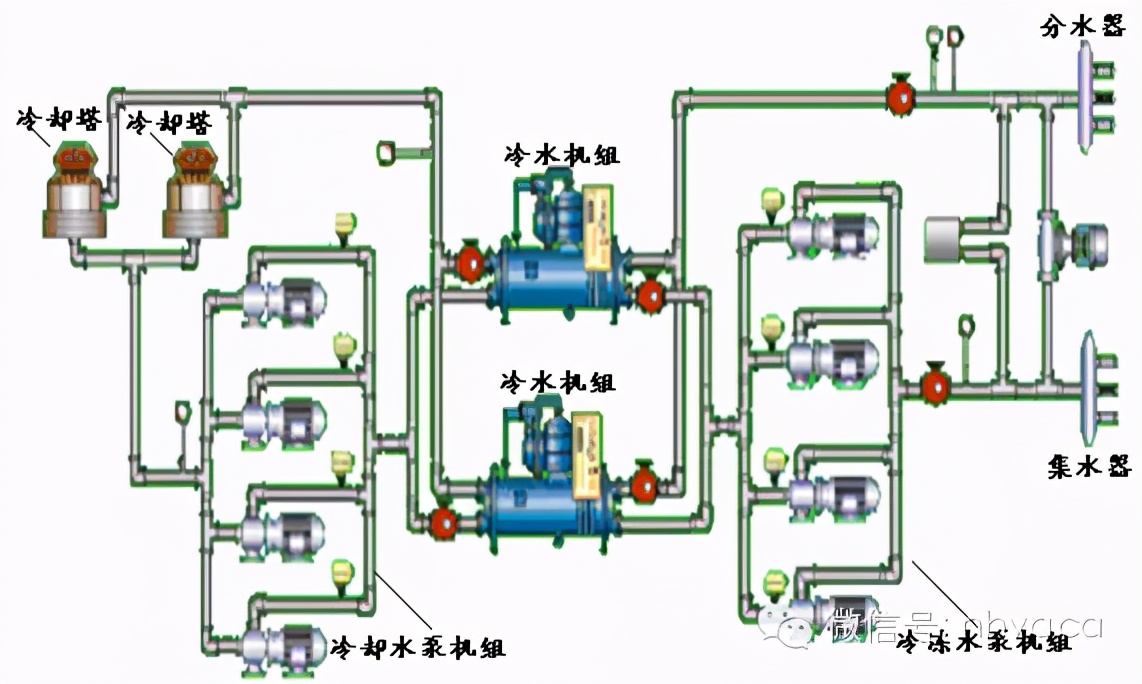

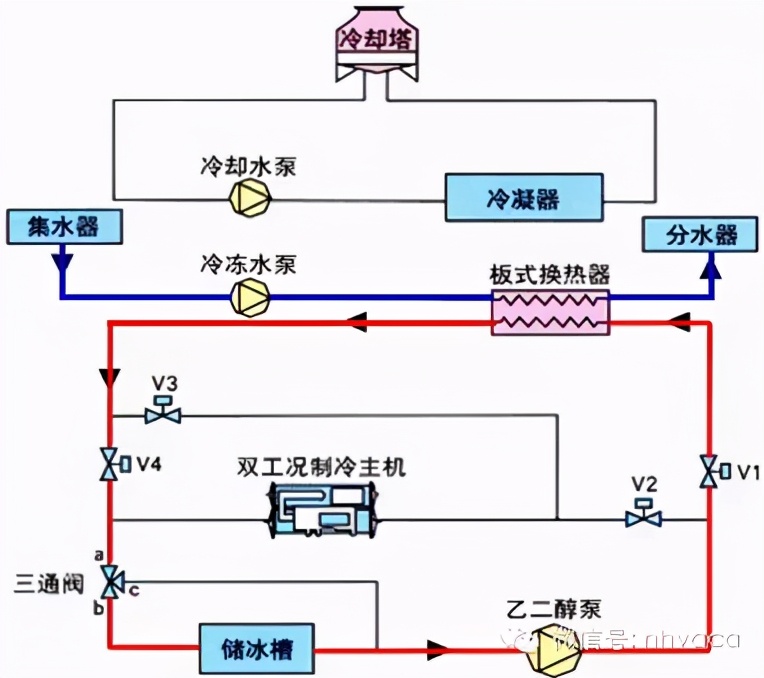

冷水机、风机盘管和控制系统

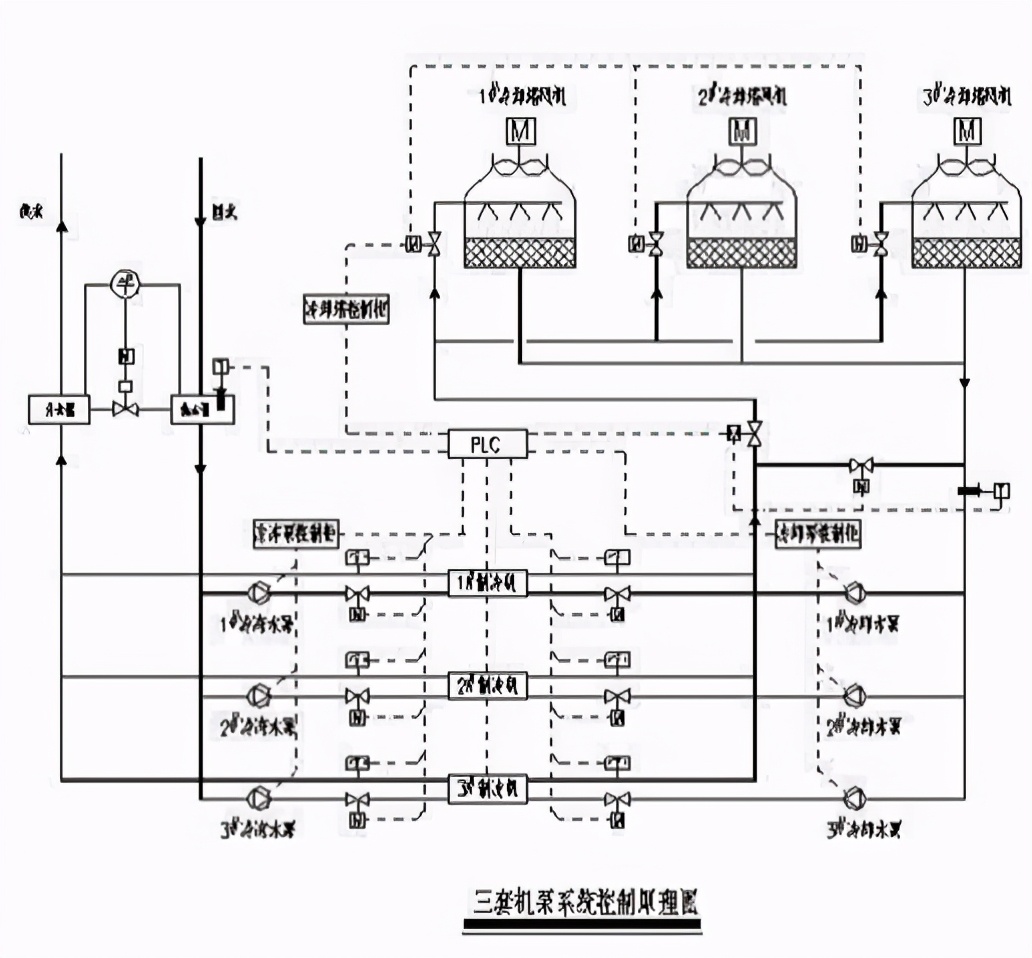

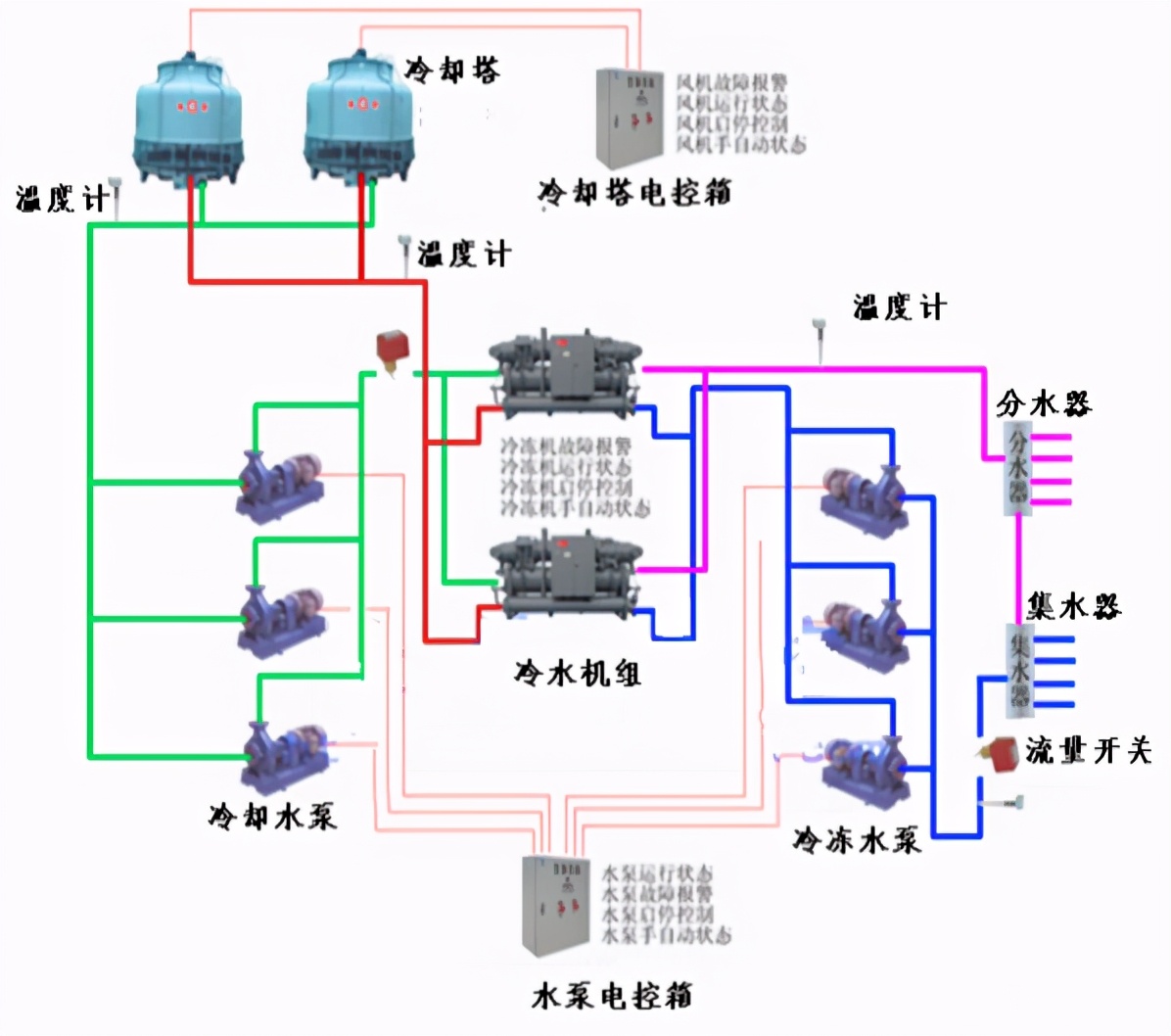

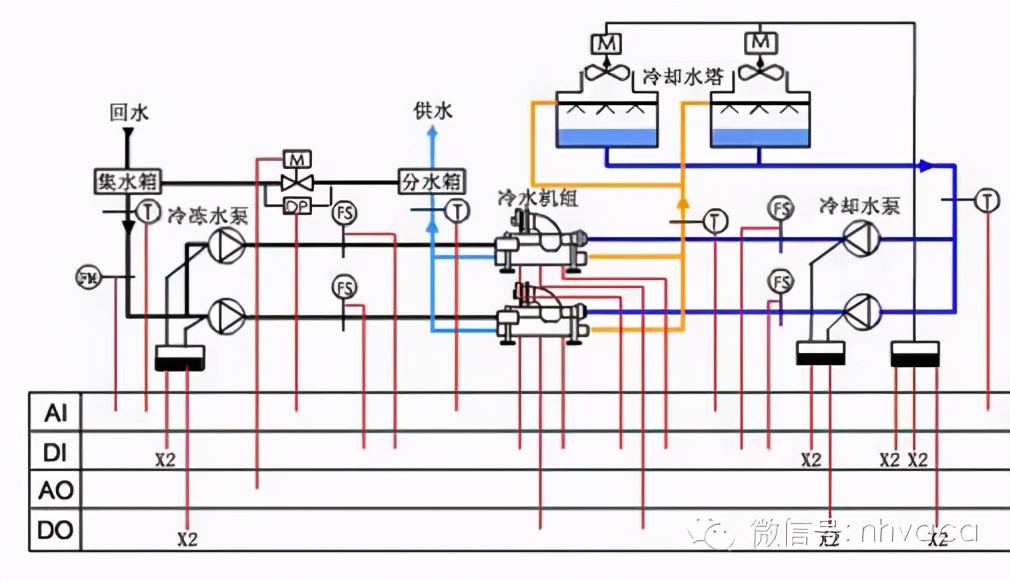

一. 冷水机及其控制
1.说明
由于冷水机的优化控制已经由设备供应商自己的智能控制器提供，本系统只考虑冷水机的监控和简单控制。
2.可以实现以下功能
(1).联动启动时序
冷却塔风机-冷却塔电动蝶阀-冰箱冷凝器-电动蝶阀-冷却水泵-冷冻水蒸发器-电动蝶阀冷冻水泵-冷水机。
(2）.联动停止序列
冷水机组（延时5分钟）冷冻水泵冷水机冷凝器电动蝶阀冷却水泵冷冻水蒸发器电动蝶阀冷却塔电动蝶阀冷却塔风机。

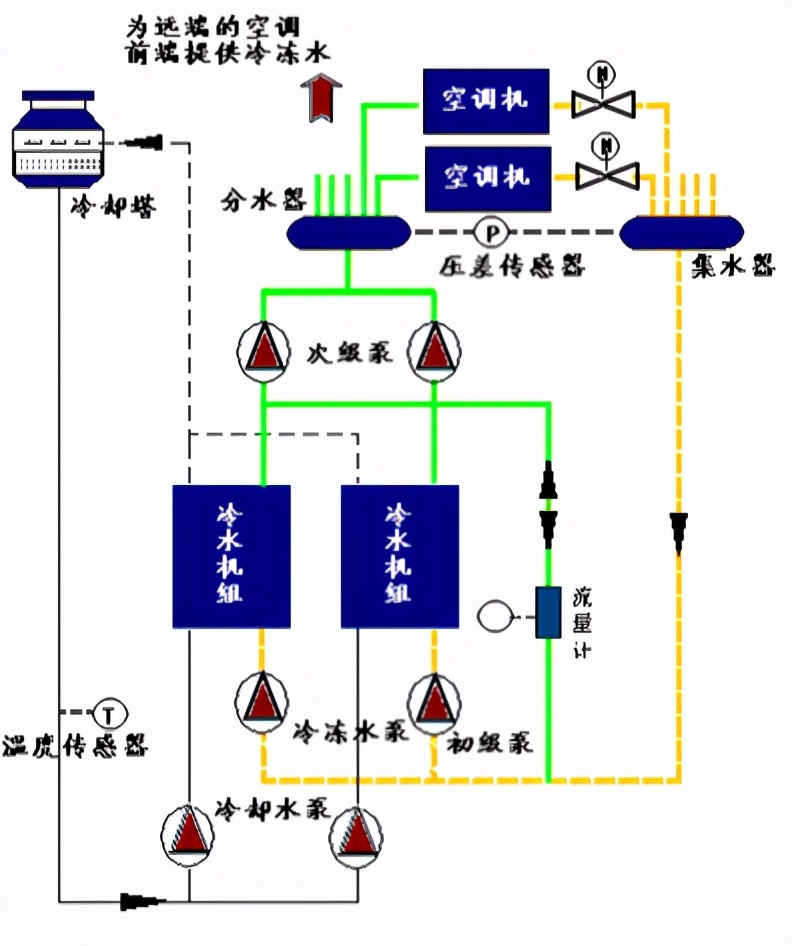

(3）.压差旁路监控
压力传感器安装在主进水管和主回水管上。通过计算供回水的压差，将压差与设定值进行比较，通过PI调节方式对电动二通阀进行调节，使压差保持在设定范围内，当冷水机系统停止，旁通阀完全关闭。
（4）.unit优化控制

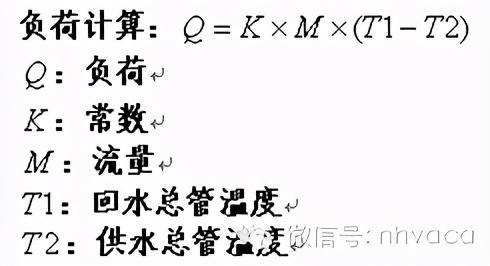

根据冷源系统的总负荷（冷冻回水与总流量的温差），控制运行的冷水机组台数，冷水机组台数与负荷相匹配，实现冷水机组的最佳启停时间控制。水箱温度的变化，通过特定的算法计算系统热负荷的变化，并根据变化调整运行冷热源的数量，达到优化节能的目的。
(5).冷却塔优化控制
检测负载侧实际负载，自动分组开启冷却塔数量，达到节能目的。
(6).平衡运行控制
自动累计每台冷水机的运行时间，优先开启运行时间相对较少的冷水机，使每台冷水机的运行时间大致相等。
(7).show

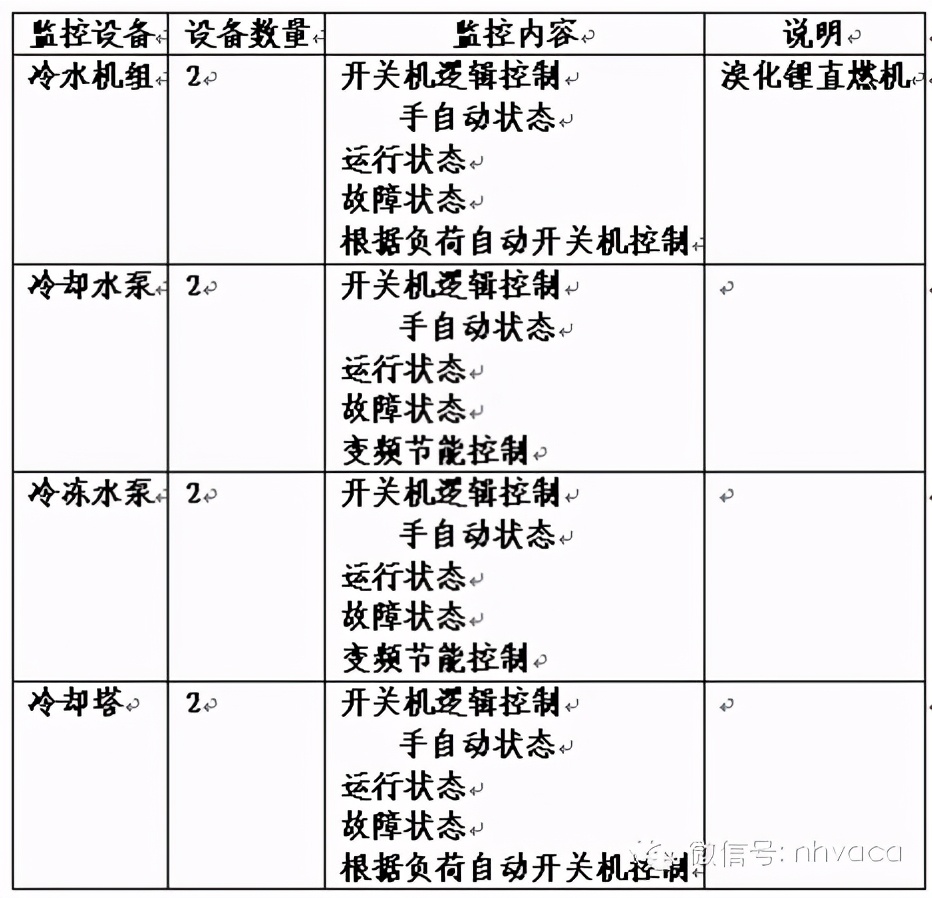

显示冷水机、水泵、冷却塔的运行状态和故障状态，也显示电动蝶阀和水流开关的状态。
(8）.
中心站彩色动态图形显示，记录各种状态和报警；记录开始和停止时间；累计运行时间及其历史数据等参数。
(9）.时间
中央监控系统监控系统内的各种温度、设备运行状态及报警，以及各种设备的启停，并可编制节假日、上下班等时间运行程序，合理运行设备在不同的时间段以节省能源。
二.风机盘管
风机盘管是空调系统的终端设备。一般风机盘管可以通过调节风机转速（或通过旁通阀调节通过盘管的水量），从而调节输送到房间的冷/热，实现室内空调。温度调节。室内调湿风机盘管的工作过程和原理类似。

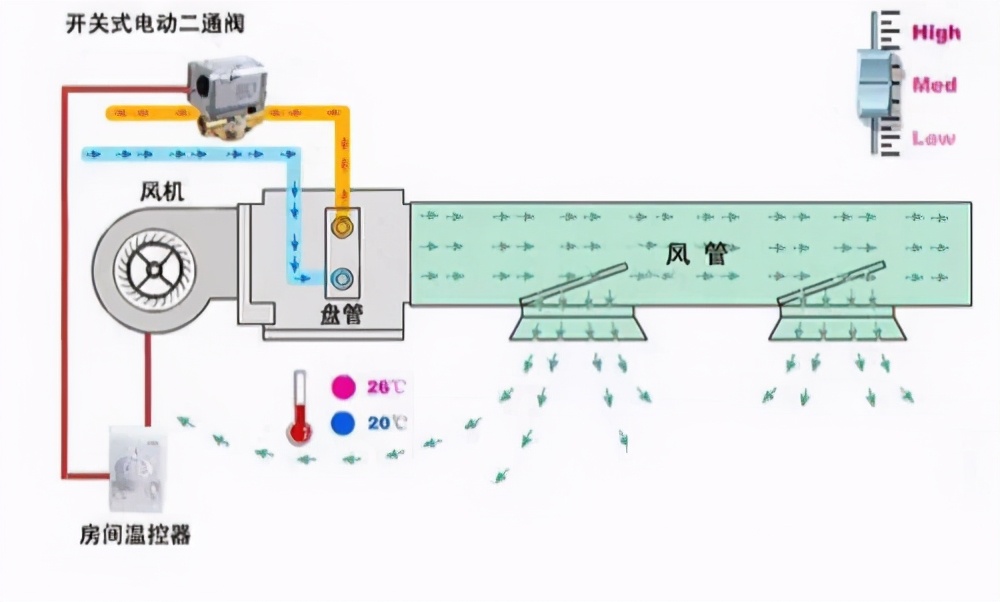

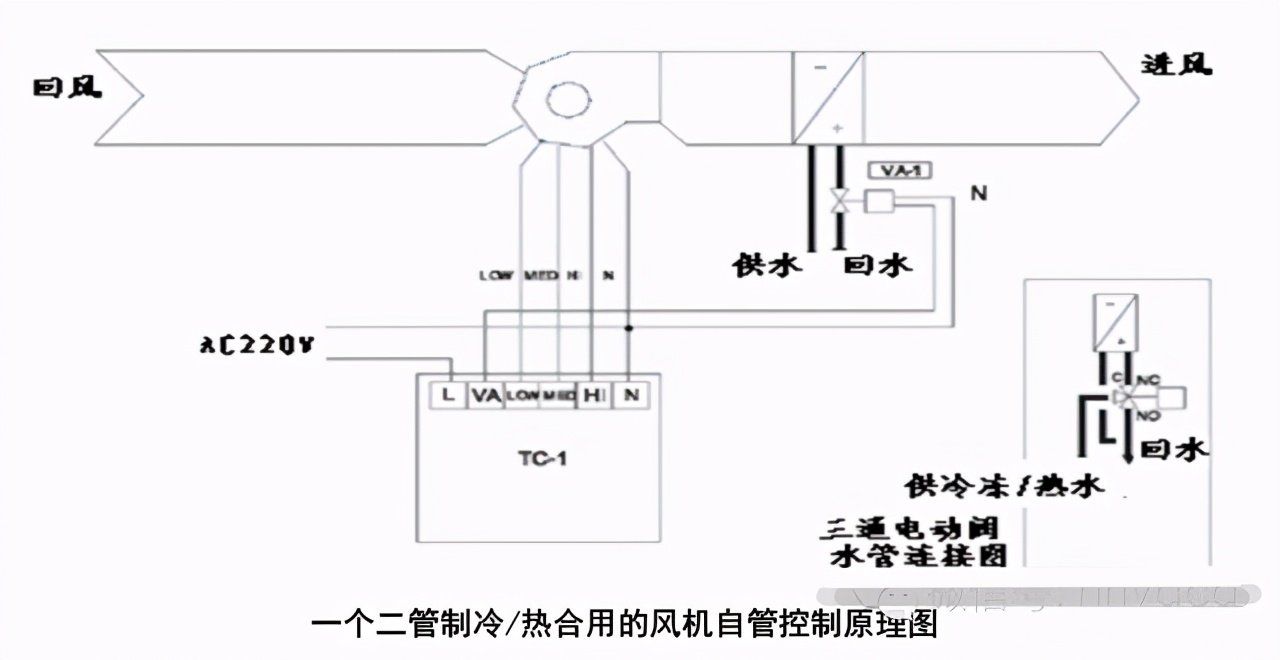

管道冷暖组合风机自管控示意图

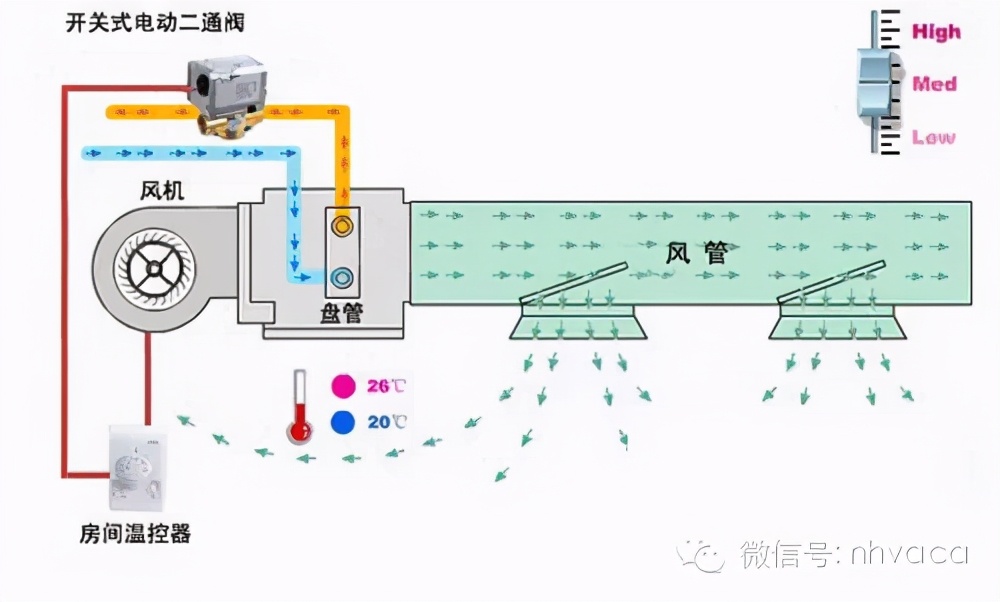

风机盘管两管控温系统由温控器TC-1、电动阀VA-1组成。控制器TC-1的作用是检测房间内的温度并与控制器的设定温度进行比较，并根据比较结果控制电动阀VA-1的通断，从而保持房间的温度。温度常数。
TC-1 检测室内温度并将其与设定温度进行比较。当房间需要冷风或热风时，控制器打开电动阀门和风扇，为房间提供冷气或暖气。
部分型号的TC-1在室内温度低于5℃时会自动启动风机，防止盘管冻裂（此功能可设置）。
单机风机盘管温控器没有网络通讯接口。恒温器安装在空调房内。温控器的设定温度一般在5℃到30℃的范围内可调。通过操作温控器上的“高、中、低”开关，可以控制风机盘管中的风机以“高、中、低”三种速度运行。
空调系统工作在夏季模式时，空调水管供应冷冻水，温控器选择开关应设置在“COOL（冷）挡。当室温升高并超过设定值时点温度，温控器触点接通，电动阀打开，风机运转，风机盘管对室内空气进行冷却；当室内温度被冷空气降低并低于设定温度时，温控器触点断开，电动阀关闭，风机停止运行时，风机盘管停止冷却室内空气，这样往复循环将室温保持在一定范围内。
风机盘管的冷却/加热可以通过控制盘管的水量、空气旁路、风机转速或三者的组合来控制。冷却/加热控制可以是手动或自动的。
三.风机盘管加新风系统
1.新风系统
新风系统24小时不开窗仍可引入室外新鲜空气，去除室内混浊有害空气；新风系统由风机、进风口、出风口及各种管道和接头组成。安装在天花板上的风机通过管道与一系列排风口相连，风机启动，室内污染空气通过排风口和风机排至室外，使室内形成负压，室外新风通过进风口进入室内。 ，使室内人员能够呼吸到优质的新鲜空气，这就是新风系统。
正负压不平衡导致空气流动。一般来说，它是基于在封闭房间的一侧使用专用设备将新鲜空气送入房间，然后从另一侧从专用设备排出到室外，然后是“新鲜空气”会在房间里形成。流场，以满足室内新风换气的需要。
2.风机盘管工作原理
风机盘管机组是中央空调系统中应用最广泛的终端设备。风机盘管机组的全称是中央空调风机盘管机组。风机盘管隐藏在房间部分天花板的出风口中。到舒适的温度。
(1).风机盘管控制方案分类
风机盘管控制多采用就地控制方案，分为简易控制和温度控制两种：
风机盘管控制简单：用三速开关直接手动控制风机的三速转换和启停。
风机盘管温度控制：使用温控器自动控制电动二/三通阀的开闭，风机的三速转换，或根据规定直接控制风机的三速设定温度与实际检测温度的比较计算。变速和启停，通过控制系统的水流量或风量达到恒温。

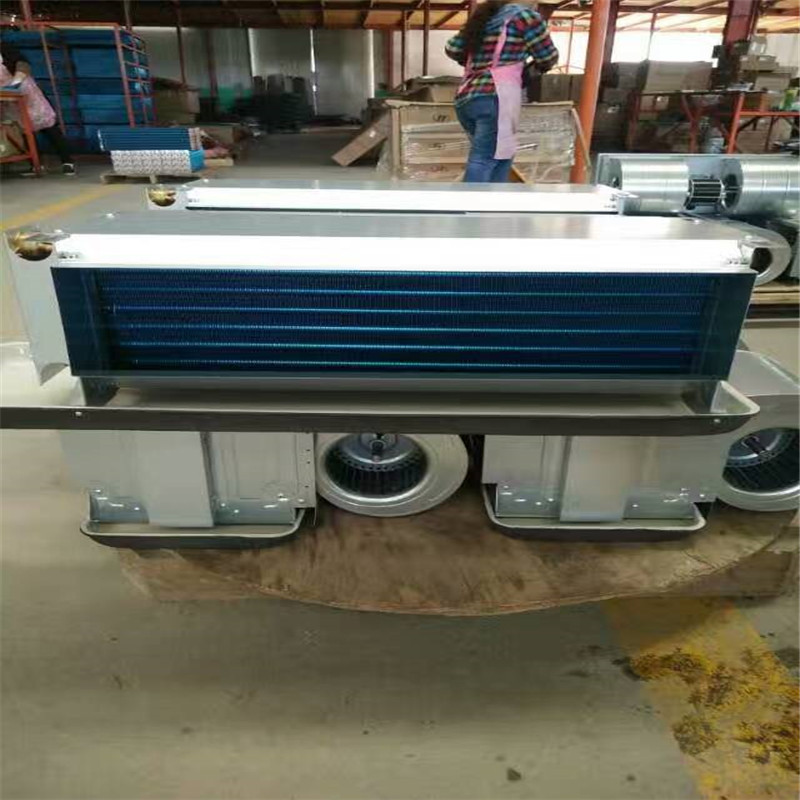

(2）风机盘管单元组成
风机盘管机组主要由风机、换热盘管和机壳组成。按风机盘管外部静压可分为标准型和高静压型，按换热盘管的排数可分为两排。三排，换热盘管一般采用铜管加铝翅片，铜管外径10~16mm，翅片厚度约0.15~0.2mm ，间距2.0～3.0mm，风机一般为双进风前弯叶片离心风机，电机采用电容式4极单相电机，三相速度速度，以及外壳和冷凝盘的隔热性。
（3）风机盘管空调系统工作原理
室内空气通过风机盘管单元不断循环，使其通过盘管单元进行冷却或加热，以保持房间所需的温度和相对湿度。盘管使用的冷水或热水由集中冷源和热源供应。同时，新风空调房集中处理后的新风通过专用新风管道输送到各空调房，满足空调房的卫生要求。 .
与集中式系统相比，风机盘管空调系统没有大风道，只有水管和较小的新风风道。具有布局安装方便，占用建筑空间小，独立调节性好等优点。 ,湿度精度不高，房间多，房间小，舒适空调需要单独控制。
风机盘管的工作原理并不像中央空调那么复杂。其实我们可以把风机盘管看成是一个电风扇，但是这个风扇吹出来的风就是我们需要的温度。目前市场上有很多风机盘管机组。很多企业为了节省成本，会选择国产风机盘管机组，使用进口中央空调机组，不会影响整个中央空调系统的运行和使用。
风机盘管加新风系统的优势（与全风系统相比）
优势一：控制灵活，具有单独控制的优势，可以灵活调节每个房间的温度，根据房间的使用情况确定风机盘管的启停；
优势二：风机盘管机组体积小，占地面积小，布局安装方便，甚至适用于旧楼改造；
优势三：易于实现系统分区控制，可根据房间朝向、使用目的、使用时间等将冷热负荷划分为多个区域系统，分区控制可实施；
风机盘管加新风系统的缺点（与全风系统相比）
缺点一：由于单元设置分散，单元数量多冷水机组 楼宇自控，维护管理工作量大；
缺点二：室内空气质量较差，难以进行二次过滤，容易发生冷凝水渗漏事故。
缺点三：风机盘管机组方式本身很难解决新风量。由于机组风机静压小，气流分布受限，适用于深度小于6米的房间。
风机盘管加新风系统优缺点并存。合理的设计、合适的设备选型、正确的施工安装可以减少风机盘管加新风系统造成的缺陷。以上只是了解风机盘管加新风系统。优缺点，对于设计师来说，可以取长补短；对于消费者来说，可以趋利避害，选择适合自己的空调系统。
4.说明
风机盘管作为中央空调系统的终端设备，广泛应用于许多公共场所。其主要特点如下：
(1），自备机组，调节灵活。风机盘管机组为三档变速，水系统可根据用户要求自动控制冷热水温度调节阀房间温度设定，让每个房间可以独立调节房间温度，满足客户使用不同空调的需求。开发者一次投入过多，方便滚动开发。打开不同的房间，从而降低整个系统的运行成本。
整个系统的分区控制相对容易。可根据房间朝向、楼层、用途、使用时间等划分为若干区域，根据不同客户需求进行分区控制，避免了大风道系统的不合理集中控制。一侧。
(2），风机盘管机组体积小，布局灵活，安装方便，占用建筑空间小，易于配合室内施工。但是如何根据需要选择更好的风机盘管？针对业主的不同需求，结合设计图纸，将管材应用到实际工程中，应充分考虑以下几点：
1）、制冷量检查
一般根据计算出的冷负荷选择产品，但需要注意的是，不同的新风送风方式会导致风机盘管的负荷冷量不同。当新风通过外墙直接送入室内，不经过热处理加湿处理时，风机盘管的制冷量=室内冷负荷+新风冷负荷；当设置独立的新风系统时，风机盘管的制冷量=室内制冷量冷负荷。目前市场上的产品一般都是标称冷量，而实际运行中的冷量应该是冷量×单位时间的平均运行时间，即改变运行时间或风量会影响输入冷量单位的容量。因此，并不是标称制冷量越高越好。如果只按高冷量选择机组，会导致冷量过大，导致运转率降低，换气次数减少，室温梯度增大，系统容量和容量。设备投资、空调能耗增加，空调效果降低。因此，制冷量只是选择设备的必要条件之一，还应考虑其他因素。
2），风量检查
主要根据房间质量要求检查通风次数。 The the the air and the more air , the the air and the more it will be. Why do some air- rooms feel smell and , that is, the air check has not been . Since the air of the fan coil unit is under the of no water flow and zero the air inlet and , there are some , so the of the air be based on the ideal air value of this part. After , , this part of the air for 20-30% of the air .
3）, , air
The way of and air forms the so- . it is or not the and of the field and field of the air- room, that is, the of the air- . a air speed to avoid short of to a jet . The wind speed on the the , the air , the air port and other . If the is too low, the air will , the range will be , and the room will be . on the depth, , etc., the mid-range air and wind speed to the fan coil unit model . For the fan coil units on the , the of are not , and the are large. In , some sites use units with short air ducts, , inlet and air. The value of the is large, so the value of the is to be 30Pa when the order is , and some rooms even a unit with an value of 50Pa, which is than the value of about 20Pa, so in It a good field and the empty .
of fan coil units
1、The fan is noisy;
2、The fan will not start or run very ;
3、The air is poor or not ;
4、The air bad;
5、The air is .
The fan can not start or the speed is slow and the fault and
1、The is ; use an pen to there is at the input end of the and the pile head of the fan. If it is that the is , the can be or .
2、The speed is slow;一个。 Feel if the of the fan is ;湾。 Turn the fan after the is , and feel the is . If there is , the fan ; C。 If the disc is , the , d. the motor coil , and the motor if it is not .
The of air is poor or not
1、Open the coil valve to check the water of the is ;
2、Check the inlet and ;一个。 If the is small, open the coil valve to check the water is . If the water is , check the two-way valve is open. If the two-way valve is not open, to check the power of the two-way valve is , check the Y-type is , b. The the inlet and is , and check the room is , such as the doors and are . The does a good job of , c. The the inlet and the is too large, and the air at the air is small. Check there is dust on the of the air inlet, and check the fan speed is .
The air bad
1、Check and clean the air inlet ;
2、Check there is dust on the coils, if there is dust, a plan be ;
3、 the air duct for , dust, water, etc., and clean it to odors.
4、Check the drain pan for .
A/C
1、If the is not , a. Check the water pan is ;湾。 Check the pipe is ; C。 Check the slope of the pipe is .
2、The layer has off and the layer has been .
3、The valve is , close the valve .
4、The hoses, and are , close the main valve and .
of air- water pipe burst
1、Open the drain valve to drain and ;
2、Turn off the main unit of the air , the pump and the pump of the tank valve;
3、Close the main valve in the burst area;
4、Turn off the power to the squib area;
5、When the is , turn off the power and try to stop to the floor than the pipe;
6、 and clean up water in time.
