目录 第 1 节 设计标准与规范 第 2 节 楼宇自动化系统方案 13 第 3 节 楼宇楼宇自动化系统 DDC 配置 14一、 系统介绍 14二、 系统特点 15三、系统结构 15 第四节 系统集成接口 17一、楼宇集成系统需求分析 17二、楼宇集成系统设计方向 17三、楼宇集成系统设计原则 17四、集成系统将受益于Owner 18五、 19 5 and 22一、 22二、DDC 312.1 PXC 312.2 模块化设备控制器 MEC 352.3 模块化建筑控制器 PXC 392.4 TX-I/O 输入/输出模块 44四、传感器和执行器 45-技术解决方案-第 1 节设计标准和规范一、项目概述，电源变配电设备、照明、给排水、冷水机组和供热系统等系统管理，实行全时自动化监控，同时采集、记录、保存和管理与运行相关的重要信息和数据。系统达到提高运行效率，保证特殊生产环境的需要，节约能源，节省人力，最大限度地延长设备使用寿命的安全性。传感器和执行器45-技术解决方案-第1节设计标准和规范一、项目概述、变配电设备、照明、给排水、冷水机组和供暖系统等系统管理，并实施全时自动化监控和控制，同时收集、记录、保存和管理与系统相关的重要信息和数据，以达到提高运行效率，保证特殊生产环境的需要，节约能源，节省人力，最大限度地提高延伸的安全性设备的使用寿命。传感器和执行器45-技术解决方案-第1节设计标准和规范一、项目概述、变配电设备、照明、给排水、冷水机组和供暖系统等系统管理，并实施全时自动化监控和控制，同时收集、记录、保存和管理与系统相关的重要信息和数据，以达到提高运行效率，保证特殊生产环境的需要，节约能源，节省人力，最大限度地提高延伸的安全性设备的使用寿命。并实施全时自动监控，同时采集、记录、保存和管理与系统相关的重要信息和数据，以达到提高运行效率，保证特殊生产环境的需要，节约能源，节省人力，并最大限度地延长设备使用寿命的安全性。并实施全时自动监控，同时采集、记录、保存和管理与系统相关的重要信息和数据，以达到提高运行效率，保证特殊生产环境的需要，节约能源，节省人力，并最大限度地延长设备使用寿命的安全性。

随着建筑规模的扩大和标准的提高，建筑内机电设备的数量也急剧增加，设备分散在各个楼层和角落。如果采用分散管理，现场监控和操作会占用大量人力资源，有时几乎难以完成。但是，使用楼宇自动化系统，利用现代计算机技术和网络系统，实现对所有机电设备的集中管理和自动监控，可以保证所有机电设备的安全运行，同时提高楼内人员的舒适度和工作效率。 . 系统的建设需要充分体现技术的先进性、系统的专业性、弱电系统建设的功能复杂性、投资可行性、施工实用性等专业要求，确保金谷大厦的顺利实施和建设。按计划正常运行。楼宇自控系统可自动接收各DDC控制器上传的统计信息和设备状态信息（正常、故障、报警），并进行记录、打印、分析和管理。可完成功能集成，实现与火灾报警系统、智能照明、监控报警系统的接口和联动功能，以及与其他相关工作站的接口，与集成商合作建设功能齐全的物业管理中心。二、 系统设计规范和依据已通过国际欧美行业标准认证。我们根据实际情况，参照并严格执行国家民用建筑电气设计规范。设计依据如下：GB/-2000《智能建筑设计标准》JGJ/T16-92《民用建筑电气设计规范》-技术方案--2003《智能建筑工程质量验收规范》-2001《建筑工程施工质量》验收标准》《-2002》《建筑电气工程施工质量验收规范》-2003《采暖通风空调设计规范》-2002《《自动化仪表工程及验收规范》GB/J131-96《自动化仪表工程质量检验评价标准》-2000《建筑物及建筑物综合布线系统工程设计规范》-92《安装施工及验收规范》电气装置》GJBT-471《智能建筑弱电工程设计与施工图集》-2005《公共建筑节能设计标准》-82《中国电气设备安装工程施工及验收规范》。3u -T标准招标文件及招标图四、 《智能建筑弱电工程设计与施工图集》-2005《公共建筑节能设计标准》-82《中国电气设备安装工程施工及验收规范》。3u -T标准招标文件及招标图四、 《智能建筑弱电工程设计与施工图集》-2005《公共建筑节能设计标准》-82《中国电气设备安装工程施工及验收规范》。3u -T标准招标文件及招标图四、

在楼宇控制系统的设计中，我们主要遵循以下设计原则： 先进 采用国际先进的“分布式系统”，通过中央监控系统的计算机网络将各级控制器、现场传感器和执行器连接起来，实现集中管理、分散控制的综合监控管理功能。-技术解决方案-实用的楼宇自动化系统设计应以实用为第一原则。在满足需要的前提下，合理平衡经济与制度的先进性，避免片面追求先进而脱离实际，或片面追求经济而损害智力。可靠性和安全系统每天 24 小时不间断运行。一个子系统的故障不影响其他子系统的运行，也不影响该子系统以外的集成系统其他功能的运行。系统的组成采取必要的预防措施，保证系统和信息的安全，使整个系统被非法入侵破坏的可能性降到最低。开放的可扩展性 楼宇自控系统方案设计采用国家和国际标准规范，兼容不同厂家、不同协议的设备和系统的信号传输，各子系统可轻松进出系统。 力求系统具有较高的性价比，以保证其经济性。易于维护由于系统复杂，为保证日常运行，系统必须具有高度的可维护性和易维护性楼宇自控维保方案，并尽量做到维护人员少、维护工作量小、维护强度低、维护成本低。BA系统允许用户设置被监控设备的累计运行时间，以便维护人员在设备运行一定时间后进行维护工作。

-技术方案-基于以上原则，为真正实现设备良好运行，大幅度节约能源消耗，保持良好的环境控制精度，降低设备管理和维护成本，本着先进性与先进性相结合的原则实用性强，设计了本方案。采用德国西门子最新的峰值楼宇自动化系统。系统为三层网络结构。上层是以太网，以TCP/IP为通信协议；中间层为以太网络，以TCP/IP为通信协议，以同层对等网络（Peer Peer）为主体结构；下层是用于控制器监控功能的可扩展 DDC Floor 网络。管理层网络（MLN）：它采用以太网通信网络（），并使用行业标准的数据路径及时访问一个或多个工作站（25）。为庞大的系统提供超过100M波特率的高速通信。操作员可以在网络的任何位置监控、更改设定点和存储访问信息。未来将通过区域网络完成整个建筑的系统集成（包括本项目所需的消防系统和安全系统的集成）。楼宇级网络（BLN）：采用以太网通信网络（），保证智能控制器之间的高速信息，保证同层控制器与同层控制器之间的高速通信，无需聚合到上层工作站处理大量信息，因此在任何特殊情况下都不会丢失记忆和误操作。可引出4个BLN网络，每个BLN网络最多可连接100个PXC、PXC和MEC控制器。

-技术方案-楼层网络（FLN）：每个MEC可引出3个FLN网络，每个FLN网络最多可连接32个独立单元控制器或非独立单元控制器。管理网络底层采用以太网和TCP/IP协议，上层支持OPC、、、、等开放协议。控制器支持以太网、RS485等网络接口层和链路层协议，上层支持西门子P1、P2、IP等协议，总线层等开放系统，可运行整个西门子系统各层均为大容量系统，系统总数积分可以达到1,000,000以上。系统采用客户端/服务器结构，支持多用户系统，遵循开放原则，支持标准的OPC技术和SQL数据库，方便与其他第三方系统的数据共享。-技术方案- 第二节楼宇自控系统解决方案 通过消化楼宇设计图纸，结合楼宇控制系统设计规范，针对楼宇楼宇自控系统提出以下解决方案。楼宇自控系统组成：采暖监控系统-技术方案-中央管理工作站（系统结构） 考虑到楼宇整体楼宇自控建设，传统的总线连接方式难以满足其对速度、容量等技术要求。因此，解决方案应该使用以太网接口采用新的网络结构，不仅可以简化网络结构，

标准 TCP/IP 以太网协议 10/10/10/100/ 不会显着增加 TCP/ 的网络负载 采用用户名/密码认证、通讯加密、防火墙、VLAN等方式保障系统安全-技术方案-由于本楼建筑面积较大，在楼宇控制中心设置中央工作站显示建筑物中所有建筑物子系统的内容。同时，在大楼的相关区域增加了多个客户端，实现了各个区域的分散管理。客户端用户可以查看相关区域的环境参数，并根据权限控制相关设备的启停。服务器硬件由DELL服务器、UPS不间断电源、打印机和报警电话组成。软件采用西门子管理软件，对各个子系统进行全面监控。系统应用程序和基本参数存储在智能节点MEC和PXC独立控制器的内存中，每个智能节点可以独立完成数据采集和设备控制功能。. 在上位机的操作界面中，操作员可以直接查看各设备的运行情况，控制相应设备的运行。

各子系统的界面可以直接进入图形化操作界面。在图形化操作界面上，动态显示设备的工作状态和系统参数，可自动连续查询实时设备运行数据。使用 应用程序快速查找位置问题。可以使用动态绘图仪或导出到其他分析软件程序来执行数据分析。先进的分级报警管理，可分为250组，直接发送到指定显示器。使用图形按钮控制设备。准确的实时启停顺序，提供特殊启停操作，预设冬夏工作模式。节假日工作方式可根据具体情况设置。提供整体系统趋势数据分析，掌握设备异常情况，进行故障诊断。借助高效、可靠和有条理的控制系统，使用报告生成器生成报告并将报告发送到任何以太网打印机或文件。使用计划编辑器生成计划报告。可与工业高速以太网连接，可通过同层总线共享无主层网络与MEC、PXC连接。与远程工作站或控制器的通信是通过自动拨号调制解调器/电话线进行的。完善的节能管理软件。在每一层都有一个开放的平台，保证了系统的最大兼容性，因此具有长期的投资价值。系统采用开放式设计，适用于不同系统设备的兼容。

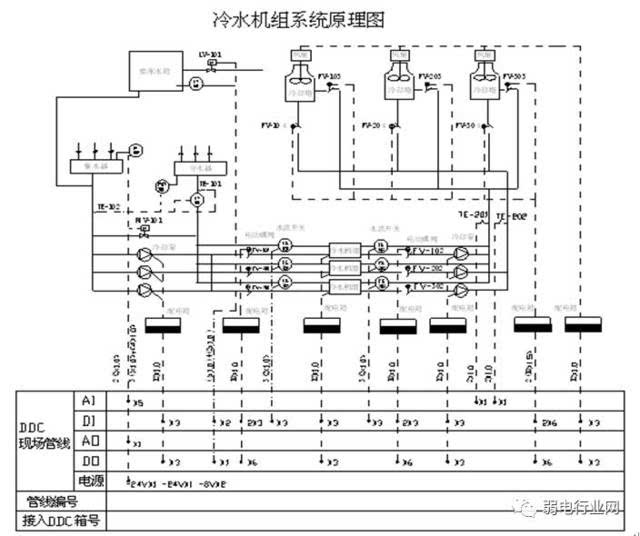

-技术方案- 与第三方系统集成：单个第三方设备可直接集成到楼层网络中。第三方系统通过开放式处理器集成到模块化建筑控制器中。每个开放式处理器最多可以控制 2000 个第三方集成系统点。所有集成点的控制与本地 S600 系统相同。集成设备和系统利用 S600 系统的优势，例如：图形控制、历史记录、日志记录、动态图形、事件调度、警报和远程访问。先进的图形化管理软件——直观的设备管理大大提高了管理效率！二、冷源自控系统控制思路：冷热源系统分为三部分，离心式冷水机为商场提供冷源，螺杆式冷水机为电影院提供冷源，商场冷源来自提供的地源热泵。在综合性建筑中，制冷站系统是大型设备集中、能耗大、全球影响大的组成部分。做好这部分的监控和管理，在设备管理中尤为重要和难点；-技术解决方案- 制冷机组设备 有根据自身运行特点设计的专用控制器，用于控制制冷机组内部的运行过程和各种工况下的保护程序。在正常情况下，当单台冷水机组运行负荷低于满负荷的30%（可调）时，自动保护停机，防止内部结冰。冷水机的运行负荷高于满负荷的90%。计算一般以冷水机的运行电流为依据，一般自动控制系统对运行冷水机台数的控制是根据冷冻水系统的实际冷负荷来确定的。根据特定公式计算。通用自动控制系统对运行冷水机组台数的控制是根据冷冻水系统的实际冷负荷确定的。根据特定公式计算。通用自动控制系统对运行冷水机组台数的控制是根据冷冻水系统的实际冷负荷确定的。根据特定公式计算。

因此，自动控制系统与冷水机控制器本身对冷水机的启停不一致的问题，必须具备冷水机的保护功能，可能导致冷水机频繁启停。因此，这种群控对于相对昂贵的制冷机组来说并不理想。除了上述冷水机组群控的弊端外，冷冻站的其他自控系统在节省人力、加强监控、提高管理水平等方面都是非常必要的。在该方案中，设置了对冷冻站系统所有重要参数的监控。对于冷水机的控制，推荐使用群控，即每台冷水机对应一台冷冻水泵，并编写相应的程序，按照开启或关闭的顺序，遵循一定的延时时间，实现对每台冷水机的控制。机器的自动控制，管理人员只需点动一个控制点即可实现这些功能；冷机启动的数量仍由管理人员决定。上述组编程启停冷水机组可以保证正确的启动顺序，启动过程中准确的延时时间，同时保证系统管网的压力和压差，避免影响机组的停机。由于压差减小，其他正在运行的冷水机组。冷却塔风机采用群控控制。无论运行多少台冷水机，只要任意一台冷水机开机，冷却塔就以冷却水回水温度为控制参考点。根据所需的冷却水回水温度控制值，编写自动程序自动控制冷却塔风机的数量，按照标准延时3分钟的顺序启动或停止冷却塔风机，保证回水水温稳定在所需值范围内。

这种控制既可以保证冷水机的冷却水温度要求，又可以减少或避免冷却塔风机因外界温度低而仍在运行的能源浪费。如果温度高，只考虑冷却塔风机的数量，管理人员疏忽造成回水温度高导致冷水机损坏。在所有情况下，这种控制都是自动的且高度可靠。可以根据每个项目的特点进行编程。该控制系统可以保证任何一种控制过程，只要具有严格的流程图结构，都能由控制器按程序准确执行，达到自动控制的目的。控制方案：完成冷冻水循环泵、冷却水泵、冷却塔风机冷水机的顺序连锁启动；冷水机组（直燃机组）、冷冻水循环泵、冷却水泵、冷却塔风机的顺序链停；启动冷冻水泵和冷却水泵进行冷却 塔风机式冷水机停止冷水机冷冻水泵、冷却水泵，冷却塔风机监测总的冷冻水供回水压差，调节冷水机的开度旁通阀，确保末端水流控制在压差稳定的情况下正常运行，并可根据前端空调进行控制。机组需水压力变化自动绕过供水，节约冷水机组的能耗。当冷水机系统停止时，旁通阀全关；6）监控冷却水补水箱的高低液位，通过控制补水泵保证水量维持正常。根据温度要求自动控制冷却塔风机的数量和高低转速，在保证水温要求的前提下最大限度的节能；监测气压罐的高低压；10） 监控各分区的阀门，并根据分区定义自动切换阀门。监控冷却水补水箱的高低液位，通过控制补水泵保证水量维持正常。根据温度要求自动控制冷却塔风机的数量和高低转速，在保证水温要求的前提下最大限度的节能；监测气压罐的高低压；10） 监控各分区的阀门，并根据分区定义自动切换阀门。监控冷却水补水箱的高低液位，通过控制补水泵保证水量维持正常。根据温度要求自动控制冷却塔风机的数量和高低转速，在保证水温要求的前提下最大限度的节能；监测气压罐的高低压；10） 监控各分区的阀门，并根据分区定义自动切换阀门。在保证水温要求的前提下，最大限度地节约能源；监测气压罐的高低压；10） 监控各分区的阀门，并根据分区定义自动切换阀门。在保证水温要求的前提下，最大限度地节约能源；监测气压罐的高低压；10） 监控各分区的阀门，并根据分区定义自动切换阀门。

11)中心站彩色动态图形显示，记录各种参数、状态、报警，记录起停时间、累计运行时间等历史数据和趋势图。12）监测地源热泵、水源侧、用户侧泵的状态，也可对水泵进行变频控制。同时可以与冰箱和地源热泵厂家确认，机组采用总线和DDE通讯形式的通用网络接口。我司可与机组并联通讯，读取冰箱内部运行参数：（冰箱厂家需要提供相应的网关。和通讯协议）蒸发器，冷凝器进出水温度测量-技术方案-采暖自控系统受控设备：（详见点表） 控制思路：监控各进、回水温度，温度超限报警；控制方案：温度超限报警；3）自动启停热水循环泵，并监测循环泵的手动和自动状态、运行状态和故障状态，并由流量开关反馈。监测采暖水总供回水压差，调节旁通阀开度，保证端水流量控制在压差稳定的情况下正常运行，并可根据前端空调需水压力变化自动旁通供水，节省采暖能耗。5）监测控制各分区阀门，根据分区定义自动切换阀门开关。6）中心站显示、打印、记录各种参数、状态、报警、启停时间、累计运行时间等历史数据。-技术方案- 第三节楼宇自控系统DDC配置是基于分布式监控结构集中管理、分散控制的设计原则，实现整体功能。如何合理配置DDC成为程序设计中最重要的问题。

西门子楼宇科技根据建筑的实际特点，结合多年的工程经验设计了该系统。该设计既保证了系统功能的充分实现，减少了施工中不必要的浪费，也为以后的扩展留出了空间。西门子楼宇科技的控制管理系统是一个分布式控制系统。每个DDC控制器都有一个CPU处理器进行数据处理，可以独立工作，不受中央控制器或其他控制器故障的影响楼宇自控维保方案，大大提高了整体集成度。控制管理系统的可靠性。其中单元控制器PXC控制器的内存达到了24M，在运行速度和数据处理性能上大大超过其他品牌楼宇控制器的性能，并且是分散和独立监控的。从根本上完全满足业主对整体机电设备数据实时采集的要求。同时，保持系统未来升级的开放性和可扩展性，建立集中运行、管理、分散控制的智能设备管理网络。因此，它对本地数据处理具有很强的硬件保障。同时，系统可以检查所有的DDC。如果DDC控制器丢失，中央管理站恢复通讯后可以自动下载程序，从而保证系统的可靠运行。一、 系统介绍/XP电脑工作站是一个监控平台，可以通过TCP/IP协议连接多个DDC控制器，每个DDC最多可以连接96个扩展点模块或终端设备控制器。

楼层网络符合RS485标准，最大通讯距离可达1200米，使系统可以合理分布在各个监控站点，实现对机电设备的集中监控管理。该系统是基于现代控制论中的分布式控制理论设计的分布式系统。是集运行、管理、分散控制于一体的综合监控系统。该系统的目标是致力于实现建筑内暖通空调、配电、给排水、冷热源、照明、电梯和自动扶梯等类型的系统管理自动化。在提供最舒适的同时，为大楼内的员工和其他租户提供方便高效的环境。二、 系统特性遵循分布式控制和集中管理的原则。充分利用2003/XP平台的实时多任务特性和多用户管理功能。支持WEB服务，允许用户通过/，使用标准浏览器监控系统运行状态。支持远程公告，可将系统告警和系统事件信息发布到寻呼机、电子邮件、电话等各种公告设备。遵循开放原则，支持-1995标准、现场总线标准和OPC技术，便于与其他第三方系统进行数据共享。充分利用2003/XP平台的实时多任务特性和多用户管理功能。支持WEB服务，允许用户通过/，使用标准浏览器监控系统运行状态。支持远程公告，可将系统告警和系统事件信息发布到寻呼机、电子邮件、电话等各种公告设备。遵循开放原则，支持-1995标准、现场总线标准和OPC技术，便于与其他第三方系统进行数据共享。充分利用2003/XP平台的实时多任务特性和多用户管理功能。支持WEB服务，允许用户通过/，使用标准浏览器监控系统运行状态。支持远程公告，可将系统告警和系统事件信息发布到寻呼机、电子邮件、电话等各种公告设备。遵循开放原则，支持-1995标准、现场总线标准和OPC技术，便于与其他第三方系统进行数据共享。可以将系统警报和系统事件信息分发到各种广播设备，如寻呼机、电子邮件或电话。遵循开放原则，支持-1995标准、现场总线标准和OPC技术，便于与其他第三方系统进行数据共享。可以将系统警报和系统事件信息分发到各种广播设备，如寻呼机、电子邮件或电话。遵循开放原则，支持-1995标准、现场总线标准和OPC技术，便于与其他第三方系统进行数据共享。

使用微软的SQL数据库，可以统一管理系统的历史数据，提供Excel格式的报表。系统可靠性高，易于扩展和维护。三、系统结构管理级网络MLN（Level）：支持/结构，采用高科技解决方案——快速以太网连接，运行TCP/IP协议，可利用楼宇综合布线系统实现。操作员可以在任何具有足够权限的工作站上进行监控设备状态、控制设备启停、修改设定值、改变终端设备开度等完全授权的操作。目前，系统在授权的前提下最多可以通过以太网连接25个工作站。楼宇级网络 BLN（Level）：系统最多可同时支持多个楼宇级网络，每个楼宇级网络最多可连接99个DDC控制器，例如最常用的模块化楼宇控制器（MBC）和模块化设备控制器（MEC）。楼宇级网络采用 24AWG 双绞屏蔽线，支持最快的通信速率。楼层网络FLN( )：重要的DDC控制器最多支持3个楼层网络，每个楼层网络最多可以连接32个扩展点模块（PXB）或终端设备控制器（TEC）。楼宇级网络采用 24AWG 双绞屏蔽线，支持最快的通信速率。楼层网络FLN( )：重要的DDC控制器最多支持3个楼层网络，每个楼层网络最多可以连接32个扩展点模块（PXB）或终端设备控制器（TEC）。楼宇级网络采用 24AWG 双绞屏蔽线，支持最快的通信速率。楼层网络FLN( )：重要的DDC控制器最多支持3个楼层网络，每个楼层网络最多可以连接32个扩展点模块（PXB）或终端设备控制器（TEC）。

楼层网络支持38.4Kbps的最快通信速率。-技术方案- 第四节系统集成接口 建筑施工设备监控系统集成了独立于安全防护系统和火灾报警系统的监控、控制和管理系统等接口。当出现异常情况时，可以满足建筑物的管理需要。实现相关联动功能一、楼宇集成系统需求分析 开发真正智能化的集成监控管理系统，需要了解整个楼宇中所有设备作为一个整体系统（或集合）的自动化需求部分设备），以及系统的未来。扩展或升级的可能性以及建筑管理的运营模式和维护操作员的要求。发展的理念不需要从头开始，而是将现有成熟的技术应用到一个集成的管理系统中。集成系统组网也应采用现有的通用方法，实现完全开放的系统。只有能够跟上当前高科技发展步伐的系统，才能说是真正的智能化集成系统。楼宇综合监控管理系统要求将楼宇内的楼宇自控系统（BAS）、火灾自动报警系统、安防系统、一卡通系统等子系统集成到同一个计算机软件平台中，实现监控、控制和管理，为业主提供舒适安全的生活和工作环境，提高管理效率，优化管理质量，节约能源和人力成本，达到现代物业管理水平。二、楼宇集成系统的设计与定位楼宇集成系统主要实现一些必要的弱电子系统之间的信息共享，完成系统之间的联动功能，并具有设备维护和管理的属性功能。

远期目标是将楼宇内的楼宇系统子网纳入楼宇中央骨干网，实现与楼宇MIS系统或其他办公自动化系统的信息集成，构建与WWW的集成集成平台浏览功能，实现楼宇综合物业的数字化管理。三、构建一体化系统设计原则 总体设计，分布式实施，可分可组合：整体规划，分布式实施，合理安排资金投入，降低用户投资成本和风险。各平台内或平台间灵活配置，满足用户需求变化，保护用户投资。-技术方案-安全可靠：充分考虑系统本身的安全性和信息传输的安全性，系统具有很强的可靠性和容错性。适用性：按需集成，满足特定物业管理需求，系统操作简单，使用方便。四、综合系统将增强建筑的防灾抗灾能力，造福业主，更好地保护业主和建筑使用者的人身和财产安全，避免不必要的损失。物业管理数字化大大减少了运营管理人员和设备维护人员，提高了人员工作效率，节省了30%的人员成本。系统可分可合，保障业主投资，实现短期投资，长期收益，并能适应未来的发展。为满足系统的需要，系统具有可扩展性和可变性。易于培训和管理，您只需掌握集成系统的操作和使用，不必熟悉所有弱电系统的操作和维护。该系统是一个完全开放的系统，不仅可以通过各种标准的通信接口与其他子系统连接，进行数据交换和控制。

可根据用户的特殊需要，重新开发通讯接口，充分维护系统的完整性。-技术解决方案-现场控制器寻呼系统nance Mana设备管理系统火灾报警系统包输送系统变配电系统PLC系统高精度环控气体监测系统降低能耗成本，提高运营商效益为决策提供相关数据-提高投资收益 降低培训成本 S600 S600 中央控制软件 制冷机组 热泵机组 第三方工作站照明系统 锅炉系统安全系统 五、西门子集成系统实施方法1、OPC技术 OPC（OLE）技术具有成为行业标准。它是由多家自动化公司和微软联合开发的。OPC采用微软、COM/DCOM等先进、标准的软件技术，支持多种开放协议，满足客户对信息集成的需求。它为客户提供了一种开放、灵活和标准的技术，可以降低未来集成系统所需的开发和维护成本。2），OPC体系结构 OPC是基于微软OLE/COM的技术，由客户端和服务器组成，采用客户端/服务器架构。OPC服务器程序安装在应用系统的服务器上，OPC客户端应用程序既可以运行在应用系统的服务器上，也可以安装在其他联网的计算机上。如果 OPC 客户端应用程序和 OPC 服务器程序安装在不同的计算机上，它们需要通过网络（TCP/IP 协议）进行通信。OPC 服务器可以由不同的供应商提供，每个 OPC 服务器可以连接多个客户端。以下是 OPC 客户端/服务器结构。-技术解决方案-
