标准化的施工设计图更有利于项目建设，减少项目中的不确定性楼宇自控图纸，避免错误。同时，作为项目负责人，还必须具备基本的看图能力。这样可以更好地在项目中进行沟通。

完整的弱电施工图应该包含哪些内容？

1.图纸目录

首先列出新图纸，然后是选定的标准图纸或重复使用的图纸。注明图纸内容、图纸编号、图纸尺寸。

2.设计说明和图例

针对每个弱电子系统分别描述设计说明。设计依据、应遵循的标准、各子系统的功能和配置、各子系统的施工要求、设备材料的安装高度、与各专业合作的条件、需要注意的主要事项每次施工时，应注明接地保护的内容和图纸。非标准设备的特殊图形、图例和订购说明的说明。

3. 设备材料表

子系统列出了每个系统的设备和材料的选择规格、数量和品牌。

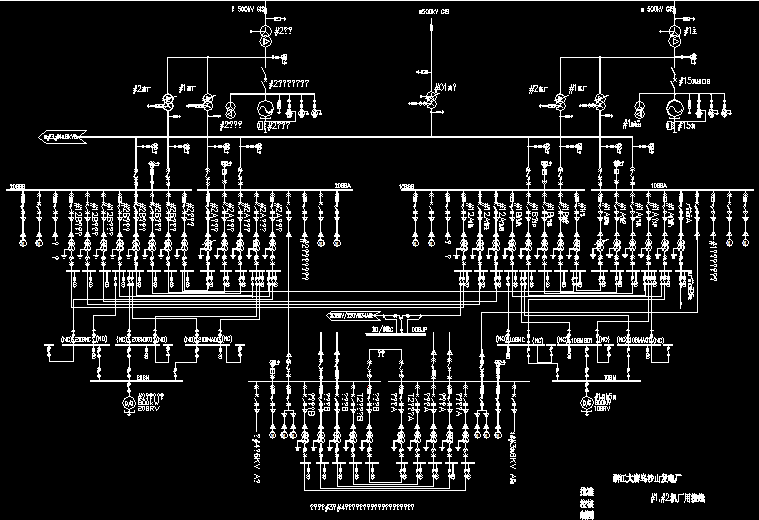

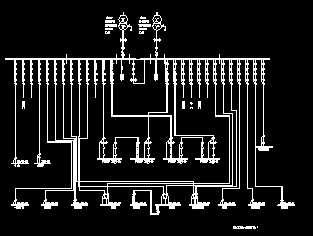

4. 系统图

展示系统原理、系统主要配置和组成、系统设备的供电方式、系统设备分布的楼层或区域、设备之间的管道和电缆规格、系统逻辑和联锁关系的描述。对于楼宇自控系统，还需要展示被监控机电设备的工艺流程和监控点的设置，监控点的类型和供电等级，控制器的划分，相关机电设备的数量。设备及电气控制箱等

5. 平面图

本层弱电相关设备的位置、标高、安装方法、线槽和管道的规格、方向、标高和敷设方法、电缆的规格、方向、安装位置的分层表示弱电井及国产设备材料布局示意图，控制室位置。

6.弱电井、控制室布置、剖面图

显示弱电井内设备、布线管道、管道的布置，以及控制室中操作台、显示屏、人员储物柜的布置。明确弱电井的用电要求，控制室的装修要求和用电要求。由于弱电井内也有消防系统设备，需要业主、监理、消防等相关方协商确定井的布局。

7.室外接线图

标明敷设方式、埋深、线路坐标、架空线高度、杆型、各种管线的规格型号、与其他管线平行和交叉的坐标和标高，以及与城市或公园管网的连接。位置。

8.设备接线图

楼宇自控系统控制器、门禁管理系统控制器、停车场管理系统、电视监控系统等各系统外部接线量复杂的设备，应提供接线图，以便控制室内设备之间的连接。背景音乐控制室内设备之间的连接等。如果外部接线简单，请参考设备手册，如摄像头的接线。

9. 电气接口图

显示楼宇自动化系统与电气控制箱之间的接口。

10.安装示意图

显示设备在机房内的安装位置和安装方式。
