【摘要】智能已成为当今建筑发展的主流技术，涵盖从空调系统、消防系统到安防系统，以及完善的计算机网络和通讯系统。然而，长期以来，智能照明在中国一直被忽视。大多数建筑物仍然使用传统的照明控制方法。一些智能建筑使用楼宇自动化 (BA) 系统来监控照明，但只能实现简单的区域照明和定时开关。功能。相比之下，智能照明系统优势明显，在智能建筑中的应用越来越广泛。

【关键词】：智能建筑；灯光; 节能。

0. 前言

随着人们生活水平的不断提高，人们对工作和生活环境的要求越来越高，对照明系统的要求也越来越高。照明领域的能源消耗在能源消耗总量中占相当大的比重，节能和提高照明质量是重中之重。照明用电作为用电量的重要组成部分，已占用电量的10%左右。随着我国国民经济的快速发展和人民生活水平的不断提高，照明用电量将不断增加。过去，由于成本和技术不成熟等原因，智能照明系统已应用于一些需要特定照明场景的工程、场馆、舞台等场合。随着楼宇智能化成为当今楼宇发展的主流技术，各种智能照明设备及模组的国产化程度越来越高，产品也越来越丰富。写字楼的照明系统不仅要有充足的照明，还要满足建筑物内适当的视觉感知，减少光的干扰和污染，引入智能照明控制系统就是满足这些要求的解决方案。随着建筑的发展，各种智能照明设备和模组的国产化程度越来越高，产品也越来越丰富。写字楼的照明系统不仅要有充足的照明，还要满足建筑物内适当的视觉感知，减少光的干扰和污染，引入智能照明控制系统就是满足这些要求的解决方案。随着建筑的发展，各种智能照明设备和模组的国产化程度越来越高，产品也越来越丰富。写字楼的照明系统不仅要有充足的照明，还要满足建筑物内适当的视觉感知，减少光的干扰和污染，引入智能照明控制系统就是满足这些要求的解决方案。

1. 项目介绍

福建二建楼为16层综合楼，涵盖办公室、走廊、卫生间、茶水间等有智能照明需求的场所。本文介绍了我司针对该楼宇智能照明系统的整体解决方案。程序。

2. 功能要求

大堂是人们进入大楼的唯一途径。好的装修效果和设计布局能给人一个舒适的空间，但没有好的灯光衬托，很难达到设计师想要的效果。为了使人们在进入大厅时都能感受到灯光效果带来的适宜环境。办公大厅区域照明采用分路开关控制、光感控制和场景控制。

会议室是办公楼中重要的功能场所。采用分电路手动控制和场景控制，可根据需要分为会议、办公、休息等多种场景模式。各种灯光场景都是提前精心设计的。场景按钮，灯光会按照设定的方式自动开启。会议室门口设置电子标签面板，供会议室管理者根据需要手动选择或实时控制，满足会议、投影、演讲、剧情等不同需求。

楼梯间、公共走廊和电梯厅是开放的公共空间。采用分电路开关控制、动静态检测控制、就地控制等，保持公共区域灯光的基本亮度，也可以通过系统控制某一电路的灯光。红外线运动探测器安装在走廊和公共走廊区域。人来时自动开灯，延时关灯。自动控制方法。为了方便现场工作人员控制和管理该区域的照明，现场每个走廊的门口还安装了智能控制面板。正常工作时间全开，非工作时间改为调光照明。假期没人的时候，只需打开几盏灯即可为视频监控预留足够的照明。管理人员还可以通过中央控制计算机对走廊和公共走廊之间的照明进行监控和控制。

智能照明监控软件安装在大楼内控室，实时监控大楼内各驱动电路的状态，并可根据现场实际情况远程开/关特定电路。

3. 现场应用产品介绍

3.1 开关驱动程序

串联开关驱动器（以下简称模块）是安科瑞智能照明控制系统的控制模块。该模块与其他模块（如智能面板、传感器等）连接在一起，形成一个完整的控制系统，实现对大型公共建筑和楼宇照明系统的智能控制。

整机作为驱动模块，直接控制负载电源的通断，实现各种控制功能，如：负载切换、事件记录、定时切换、故障报警、延时熄灯、场景控制， ETC。

导轨安装

四驱动器：8 种模式

八路驱动器：12 种模式

十二个司机：16种模式

十六向驱动器：20 种模式

-S4/16

4路开关驱动，通过总线报文可实现开关、时间、场景、预置、阈值、逻辑等功能。该模块支持手动杠杆操作。

-S8/16

8路开关驱动，通过总线报文可实现开关、时间、场景、预置、阈值、逻辑等功能。该模块支持手动 BOGAN 杆操作。

-S12/16

12路开关驱动，通过总线报文可实现开关、时间、场景、预置、阈值、逻辑等功能。该模块支持手动杠杆操作。

-S16/16

16路开关驱动，通过总线报文可以实现开关，

时间、场景、预设、阈值、逻辑等多种功能。模块支持手动杠杆操作。

3.2 个传感器

智能照明传感器（以下简称传感器）是安科瑞智能照明控制系统的输入模块。该模块与其他模块（如智能面板、开关驱动器等）连接在一起，形成一个完整的控制系统，实现对大型公共建筑和楼宇照明系统的智能控制。

传感器作为输入模块，可检测室内人或物体的移动以及当前的实时照度，并根据预设逻辑向照明配电箱（柜）内的驾驶员发出控制指令，实现自动控制和调节的照明。

红外传感器

嵌入式吊顶安装开口：Φ55mm

-下午/吨

照度和红外二合一传感器分别检测红外信号和照度，将感应到的信号处理后发送给驾驶员，实现自动控制。

微波/微动传感器

嵌入式吊顶安装开口：Φ55mm

-RM/-RP/T

照度和微波二合一传感器分别检测电磁波信号和照度，将感应信号处理后发送给驱动器，实现自动控制。

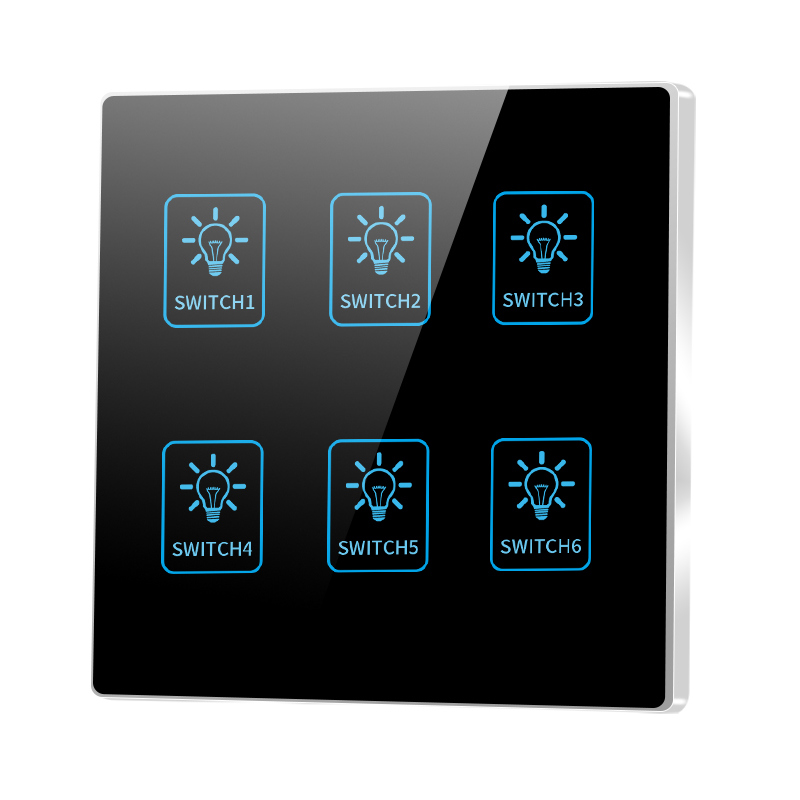

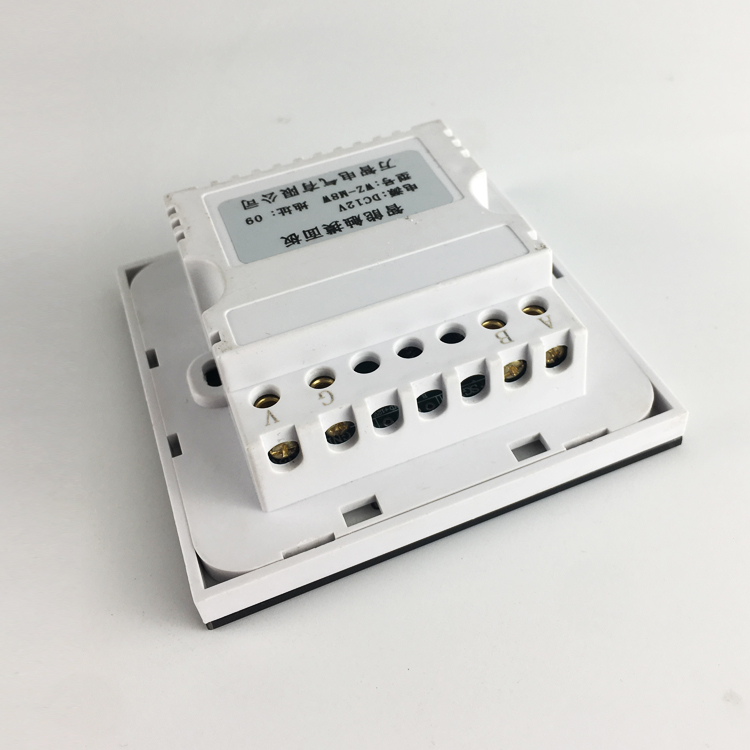

3.3 智能控制面板

一系列智能面板（以下简称智能面板）是智能照明控制系统的输入控制模块。智能面板与其他控制模块（如开关驱动器、调光驱动器、传感器等）配合，实现对大型公共建筑照明系统的智能控制。

智能面板采用先进的单片机技术，具有高稳定性、高可靠性的智能控制模块。智能面板接入系统后，弱电即可控制强电，避免面板直接控制强电的安全隐患。

-F1/2

一连二键智能面板，配合驱动，可实现开关、调光、场景、数值发送等功能。

-F2/4

两路四键智能面板，配合驱动，可实现开关、调光、场景、数值发送等功能。

-F3/6

三联六键智能面板，配合驱动，可实现开关、调光、场景、数值发送等功能。

-F4/8

四联八键智能面板，配合驱动，可实现开关、调光、场景、数值发送等功能。

4. 现场应用

4.1 系统拓扑

图 1 系统拓扑

4.2 现场设备照片

4.3 系统软件运行界面

图3 智能照明上位机示意图

4.4 系统主要控制功能

² 定时控制

中控软件界面时钟管理器用于实现整个系统相关区域照明的定时和自动管理功能，实现公共通道、立面泛光、车库照明等的定时和分时控制。高峰照明、假日模式定时关闭、定时通知等。

² 场景控制

智能照明控制系统根据各部门的需要设置不同类型的场景模式，组合各种照明灯，达到优美工作环境的效果；结合人体感应传感器，当人离开时，该区域的灯光会被关闭。

² 实时监控

控制室配备中央控制主机，所有照明控制设备均通过IP协议转换器连接到监控系统。运营管理人员可通过中控电脑实时监控公交、区域、楼层、楼宇等的照明状态，并可根据需要进行控制和调整。系统绘图工具支持矢量图形和多层页面，图形页面易于缩放，切换简单。支持DXF、WMF、BMP、JPG、ICON等图形对象的嵌入，支持二维、三维图元的绘制，增加视觉空间效果。.

² 报警处理

系统提供报警处理能力，用户可以通过编程来完成不同的任务楼宇自控系统拓扑图，当出现某种报警情况时，用户可以决定如何处理。

² 数据交换

系统可直接使用智能照明配置工具的数据，轻松实现软件升级更换；系统支持OPC服务；可通过网关与其他楼宇智能系统（如BA系统）进行数据交换。

² 系统联动

系统可切换输入模块，接受来自其他系统或工作人员的强信号；实现安防系统、广播系统、会议系统甚至消防系统的联动控制，控制相应灯具的照明和设备的启停。

5. 结论

安科瑞拥有齐全的智能照明控制产品和完整的解决方案。用户可以通过控制面板、人体感应、照明感应、微波感应、上位机系统、触摸屏等各种控制终端实现灵活多样的智能控制。

参考

[1]。王文生智能照明控制与节能。智能建筑与城市信息。2005年

[2]。陈随生。智能公共照明系统设计。自动化技术与应用。2008年

[3]。周忠。电能表在大型公共建筑电能分项计量中的应用[J]. 现代建筑电气2010.6
