前言

智慧社区有很多系统，涉及视频监控、停车场管理、门禁、楼宇对讲、周界安防等系统。有一个系统近年来越来越受到关注，那就是抗高空抛物线监测系统！高空抛物线现象曾被称为“挂城之痛”。在“坏习惯榜”中，它与“乱扔垃圾”并列第二。有没有什么高科技产品可以有效提醒或阻止车主改变这种不文明的习惯？事实上，最近很多小区都安装了高空抛物面摄像机，可以提供高、中、低楼层的全视频覆盖，可以记录每户人家将物体扔到地板上的过程。区域内的摄像头视频可以找到楼层居民向楼下投掷物品的全过程，便于后期识别，震慑投掷人员，减少事故的发生。

文字

1、系统架构

前端摄像头的接入方式有两种，有线接入和无线网桥接入。

系统拓扑

①有线接入

有线接入即前端摄像头采用POE供电方式。通过一根网线，它可以将电力和信号传输到指定的接入交换机。接入交换机向核心交换机传输数据，核心交换机连接网络硬盘录像机。网络硬盘录像机，实现监控预览、视频存储、回放等功能！

有线接入

②无线网桥接入

对于一些老旧小区，在规划弱电系统时不能提前布放网线，可以使用5.8G无线网桥进行数据传输，降低整体建设成本。前端摄像头安装好后，通过周边无线网桥的发射器连接到交换机，交换机可以采集100米范围内的摄像头，然后将摄像头的数据传输到网络硬盘录像机中机房通过无线网桥。视频监控预览、存储、回放等功能！

无线桥接传输

2、部署实现

立杆2.的高度建议在5-3米左右，或者离地3米左右挂墙；杆距建筑物内部约20-30米；摄像机固定在杆子或墙壁上，摄像机通过支架固定在杆子或墙壁上，万向节的旋转角度根据实际工程现场固定在60-80度之间；楼层较高时，可选择3个摄像头进行分段覆盖。

高空抛物面相机部署

100米高的摄像头将分阶段覆盖

3、设备选择

高空抛物面相机对应主流一线安防厂商海康、大华都有类似产品。具体型号可以咨询相应的厂家。以厂家技术人员现场勘察后提供的产品型号为准，但相应型号选择的相机产品具有以下特点。

大华高空抛物线参考模型

海康威视高空抛物线参考模型

夜间光线不足

社区夜间光线不足。不建议使用补光来改善环境照度。在这样的环境下，可以选择超级星光相机。最低支持为0.，可以有效保证夜间环境下的监控。

宽动态

高空抛物面相机正对着天空。白天强烈的阳光会造成逆光现象。摄像头可选择支持120db宽动态摄像头和背光补偿。在复杂强光环境下仍能显示。良好的图像效果。

像素

注重夜景效果，摄像头最小像素为400w像素，注意目标细节，摄像头可选择800w像素。

焦距

根据对应的建筑高度和分辨率选择对应的焦距。定焦：800W2.8mm；变焦：8-32mm，或 2.8-12mm。

4、案例效果

新建智慧社区的智能弱电系统将需要安装部署抗高空抛物线监测系统。以下为部分小区安装高空抛物面摄像机的现场效果图。

①高空抛物面摄像机安装效果图

高空抛物面相机可安装在杆子上或相应的墙上，离地高度约为2.5-3米。

立杆安装

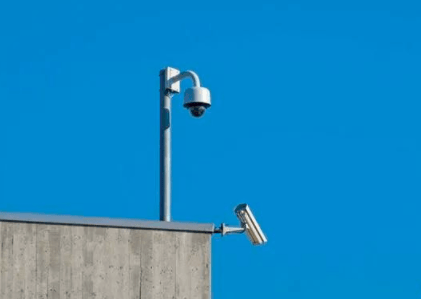

壁挂式 1

壁挂式 2

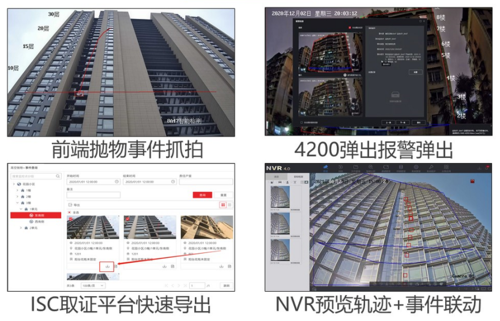

②高空抛物面相机影像效果

高空抛物面相机的夜间和白天图像效果都很好，可以清晰的预览和记录业主楼层抛物线的全过程。

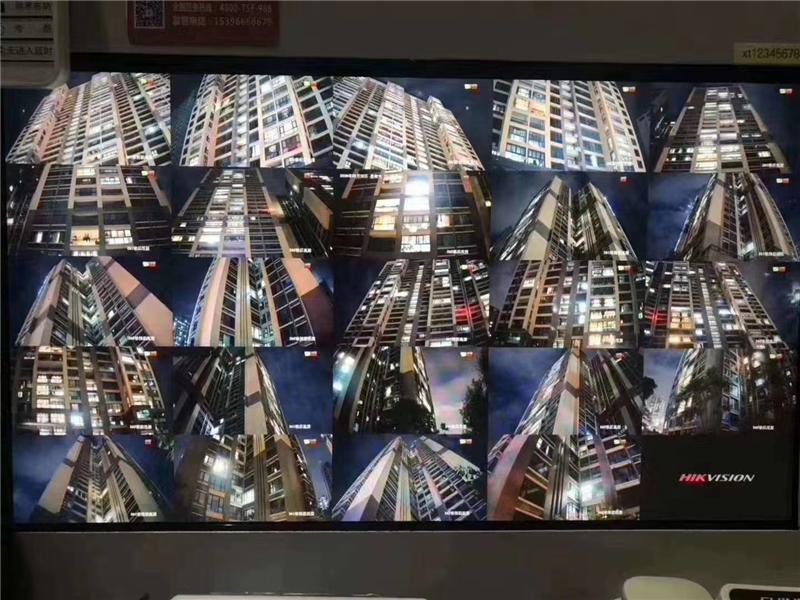

夜间效果

总结

随着智慧社区信息系统的不断推进，社区高空抛物线监测系统也将作为重要子系统部署实施。通过本系统的部署和实施楼宇自控系统图，可以有效记录投掷人员的整个过程，便于事后取证，处罚投掷人员，减少事故的发生！

附智慧社区反高度抛物线系统设计图
