楼宇自控系统调试方案_0

时间:2022-01-20

上海卢湾110项目鉴于上海卢湾110项目的建筑特色和建筑功能的特殊性,BAS运行好坏将直接影响整个建筑系统的运行和使用。BAS调试的顺利与否,对整个楼宇系统的正常运行起着决定性的作用。显然调试是整个项目中非常重要的一个环节。BAS调试方案大致如下: BAS监控的设备必须先手动调试。BA中心必须装修干净,必须有足够的照明和电源供一台笔记本电脑使用(2000) 单机调试:即对每个DDC盒子逐一调试。首先回顾整个DDC盒子和终端设备。接线正确后,DDC 已通电。电源正常后,安装DDC的程序。在DDC中,人为给定几个温度参数,冷热水控制阀可以按程序运行。如果取消该参数,则操作停止;如果给定参数,它可以正常运行。这证明调节阀可以自动运行,调试成功。晚上18:00开、关,在DDC盒子里设置好这个参数后,人为让程序里的时钟走到8:00,空调就可以自动启动了;同样让时钟走到18:00,空调可以自动停止,这证明了空调的功能是自动启动和停止。此项目已调试。在单机调试的基础上,将笔记本电脑插入MBC盒子,

楼宇设备自控系统工程_余热回收设备自控_楼宇自控系统设备调试记录

该分支网络运行正常。在BA中心楼宇自控系统设备调试记录,网络控制器和计算机相连。在单机调试和支网调试的基础上,整个楼宇自控系统可以在这台电脑上显示,部分单机可以随意操作。网络调试成功。五。BA系统具体调试 BAS设备和被控设备单机调试 DDC上电测试方法 BMS系统点测试软件调试 BMS控制软件调试​​ BAS信号模拟调试记录表 BAS设备和被控设备单机调试电源要求:/50Hz交流电源和一个220/24VAC电源接入万用表,电压范围0-10VDC精度为0.52) 温湿度传感器精度(温度0-10VDC,湿度1—9VDC): 温度信号精度:0--50或-35--35 温度信号输出1.5 湿度信号精度:10 --90 温度信号输出为 5 将温湿度传感器置于室温环境中,正确接线并上电30分钟后,测量其温湿度输出端子的电压信号,并与数值比较用温度计和湿度计测量,找出误差;若误差符合精度要求,则温湿度传感器合格;否则不合格。电源要求:/50Hz交流电源和24VAC电源变压器标准仪表:0--10VDC信号发生器;万用表,电压范围0-10VDC精度为< @0.5 然后转动手摇动手柄,同时检查驱动器的行程。如果行程在0-100%范围内,则认为驱动器合格,允许进行电检;否则视为司机不合格,无需进行电检。

30分钟后楼宇自控系统设备调试记录,分别加0V、5V、10V电压信号,检查动作行程是0%、50%、100%还是0、45、90。驱动器合格;否则视为不合格。3.低压系统BMS信号模拟调试低压配电板和发电机组的BMS测试已纳入其调试计划,故本章不包括该部分。调试ATS的BMS信号模拟测试前,需要检查设备是否安装牢固,各种附件是否齐全,内部电路已连接并固定在端子上,电路标签是否齐全,接线是否齐全是正确的。在调度接线盒内,拆除BMS接线,以免在测试过程中误操作损坏BMS系统的设备。确认 ATS 信号线已引出并连接到与 BMS 承包商的连接处。然后操作ATS开关关闭正常电源,用万用表测量BMS信号是否关闭。然后断开正常电源开关,进行上述测量。然后合上再打开应急电源开关,测试信号,并将上述测试结果记录在随附的BMS信号模拟测试记录表中。微型断路器BMS信号模拟测试确认ATS信号线已经引出并连接到调度接线盒内与BMS承包商的接线处,并拆除BMS接线,避免在运行过程中误操作损坏BMS系统。考试。然后,

如果是220V,则正确,并将测试结果记录在BMS信号模拟测试记录表中。各种DDC上电测试方法的上电测试方法电源要求:/50Hz交流电源。2)DPU的DI和DO点数及地址:DI共有12个点,地址为12-23。DO共有12个点,地址为00-11。3)DPU上电检查步骤:将DPU正确连接到现场/50Hz交流电源后,即可连接DI和DO点:用短接线短接地址: 12-23。DI 如果对应的12-23个LED灯亮,说明DPU的DI点正常;否则,DPU 有问题。将DO点拨到On,如果对应的00-11 LED亮,则说明DPU的DO点正常;否则,DPU 有问题。《UC》上电测试方法电源要求:/50Hz交流电源和一个220/24VAC、120W2)UC的UI、UO、DI、DO点及地址:DI一共6点,地址是10—12;30-32 DO共4个点,地址为20-21;40--41 UI一共8点,地址为13-16;33-36 UO共6个点,地址为17-19;37- 39 3)UC 上电检查步骤: UC 正确连接到现场/50Hz 交流电源后,即可检查DI 和DO DI 点。如果对应10-12;30--32个LED灯亮,表示UC的DI点正常;否则,UC 有问题。/50Hz交流电源和一个220/24VAC、120W2)UC的UI、UO、DI、DO点及地址:DI一共6点,地址为10—12;30-32 DO共4个点,地址为20-21;40--41 UI一共8点,地址为13-16;33-36 UO共6个点,地址为17-19;37- 39 3)UC 上电检查步骤: UC 正确连接到现场/50Hz 交流电源后,即可检查DI 和DO DI 点。如果对应10-12;30--32个LED灯亮,表示UC的DI点正常;否则,UC 有问题。/50Hz交流电源和一个220/24VAC、120W2)UC的UI、UO、DI、DO点及地址:DI一共6点,地址为10—12;30-32 DO共4个点,地址为20-21;40--41 UI一共8点,地址为13-16;33-36 UO共6个点,地址为17-19;37- 39 3)UC 上电检查步骤: UC 正确连接到现场/50Hz 交流电源后,即可检查DI 和DO DI 点。如果对应10-12;30--32个LED灯亮,表示UC的DI点正常;否则,UC 有问题。地址是13-16;33-36 UO共6个点,地址为17-19;37- 39 3)UC 上电检查步骤: UC 正确连接到现场/50Hz 交流电源后,即可检查DI 和DO DI 点。如果对应10-12;30--32个LED灯亮,表示UC的DI点正常;否则,UC 有问题。地址是13-16;33-36 UO共6个点,地址为17-19;37- 39 3)UC 上电检查步骤: UC 正确连接到现场/50Hz 交流电源后,即可检查DI 和DO DI 点。如果对应10-12;30--32个LED灯亮,表示UC的DI点正常;否则,UC 有问题。

40--41的DO点拨到On,如果对应20-21;40--41 LED亮,表示UC的DO点正常;否则,UC 有问题。《MBC》开机测试方法电源要求:/50Hz交流电源。MBC的AI、AO、DI、DO点和地址:AI、AO、DI、DO点和地址由点终端模块的实际分布决定。MBC上电检查步骤:MBC在现场正确连接24VAC/50Hz交流电源后,插入电源后,合上电源开关,即可进行MBC上电检查:如果LED都是绿色的,则模块正常;如果 /DC Fault/Over Load LED 为红色,则模块不合格。正确检查:如果模块上的LED都是绿色的,那么模块是正常的,如果LED是红色的,模块不合格;如果 Bat Low LED 为红色,则表示用于保存和存储的电池电量不足,更换后模块可以正常工作。

一台基于/2000平台的PC,一个Trunk-II接口,一台打印机,一台2kw在线UPS。电源要求:/50Hz交流电源。在机房内,正确组装好中央管理站各部件,确认连接无误后,将电脑电源线插入UPS电源插座,中央管理站即可开机,检查。进入/2000面板的程序项,查看所使用的电脑及组件,如果设备名称前出现感叹号,则表示硬件故障或软件配置问题;也可以在NT/2000中检查显示器和硬盘,如果没有问题,说明电脑的软硬件系统工作正常。BAS 系统点测试: 数字输出点(用于控制):(如暖通设备等) DO(如制冷机组、水泵、风机状态、空调处理机组状态、滤网报警、液位开关、报警状态等状态及故障)记录状态当前BAS系统显示的和设备的实际状态记录BMS系统显示的状态和设备的实际状态,将BMS系统的读数与上面得到的实际读数进行比较,比较BMS系统显示的温度BMS 系统与上面获得的实际读数。实际温度在BMS系统上,BMS系统下达设备全关指令,BMS系统下达设备全开指令。安装软件 10。 11. 重新启动中央工作站。然后根据端子号连接到对应的端子,然后在每个模块中插入不同的地址码并将模块插入到相应的插槽和端子中,最后通牒。通讯线路。

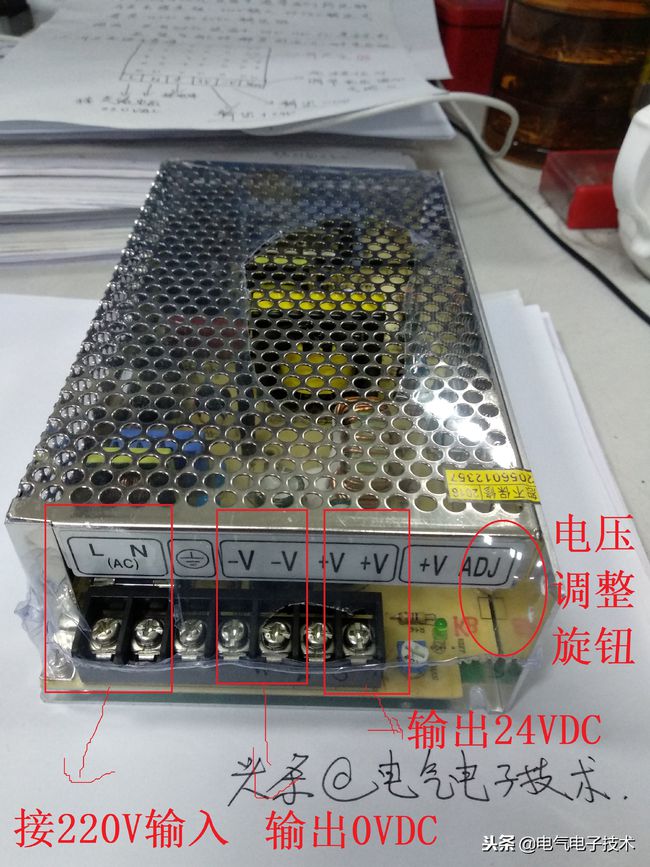

2、UC接线及模板安装:首先将已经就位的24VAC电源线连接到UC的24VAC端子上,按“控制箱接线图”万用表或校准灯校准UC到的控制线被控设备,然后按地址码连接对应的端子,接好通讯线,最后插入电源模块和控制模块。3、DPU接线及模板安装:首先将已经就位的24VAC电源线连接到DPU端子上,按“控制箱接线图”万用表或校准灯校准DPU到被控设备的控制线,然后按地址代码。分别连接到相应的端子,最后连接通讯线。先连接台式电脑、打印机、数据解码器、UPS不间断电源MBC,然后(数字
