【摘要】 本文介绍了济南某大厦一楼大厅的智能照明方案。Acrel-BUS智能照明控制系统用于智能控制厅内照明电路的通断。系统组网为KNX总线通讯，设计采用传感器感应自动控制，通过网关接入智能楼宇控制系统，在计算机端进行集中控制和监控管理。

【关键词】：展厅，自动控制，调光控制

前言：

随着日新月异的现代智能化照明技术，给社会的发展和人们的生活带来了极大的便利。智能灯光控制系统的开发和应用充分体现了这个时代发展的特点，特色灯光成为了目前的客户针对会展项目比较重要的地方，本文介绍了智能灯光控制在建筑内部一楼大厅，实现不同场景、不同照明模式的应用。

一、项目介绍：

该项目位于山东省济南市高速公路收费站入口处。项目公司为高速公路提供整体解决方案。大楼内设有大厅供客户参观。大厅内使用我公司的智能照明控制系统。对智能化、节能、控制简单等需求。

用户需求

在入口处安装智能照明红外传感器。当检测到有人时，区域 1 和区域 2 的灯会打开并调暗到预设亮度。当有人离开灯时，灯总是亮着的。亮度值。

在出入口安装智能触摸屏，在特定情况下通过触摸屏的控制向顾客展示不同的灯光效果。

控制数据通过网关转发到楼宇控制系统，通过自己的平台控制相应的灯光。

二、现场应用产品介绍：

电源模块

功能说明：

KNX/EIB系统标准电源，耦合总线信号，监控KNX/EIB系统电流。此外，本系列电源提供30V辅助直流电压，为其他外围设备（如触摸屏、IP网关等）供电。该模块可以为多达 64 个具有总线复位、过流指示和短路保护功能的设备供电。

项目申请：

该模块为项目中总线上的所有模块供电，并提供KNX信号。

开关驱动

功能说明：

-on驱动支持KNX总线协议，用于控制设备的开/关。具有逻辑、延时、预置、场景、阈值切换等功能。

项目申请：

现场灯具回路与开关驱动器相连，驱动器通过传感器/触摸屏触发开关，实现灯具的开关。

0-10V调光驱动器

功能说明：

0-10V调光模块，支持KNX总线协议，用于控制调光电路，具有软开关功能，每个电路可被8个场景同时调用，并可检测电路状态。特别适用于白炽灯、LED灯和低压卤素灯的调光，还具有开关、场景、状态反馈等功能。并实现LED的调光功能。

项目申请：

现场需要调光。调光灯和调光灯的电源线连接到调光驱动器上，控制调光，以满足现场环境明暗变化的需要。

人体感应和照明传感器

功能说明：

智能照明传感器，支持KNX总线协议，可以感知外界信号和物理状态（如光线、红外线、微波），并将感知到的信息传输给其他KNX模块（如调光器、开关驱动器）实现其功能。主要应用于智能照明控制系统中的公共走道、大厅、车库等需要自动控制的场所。

项目申请：

在场地入口处的天花板上安装了一个传感器。感应到人后，灯会亮到预设的亮度值，并保持亮着。当人离开时，灯光会延迟20分钟后降低到预设的亮度值。

智能触控面板

功能说明：

智能触摸屏，支持KNX总线协议，用于接受按键触摸信号，通过区分短按和长按楼宇自控系统的功能，结合不同的参数配置，可实现开关、调光、场景、窗帘控制、温度调节、报警等功能，可设置为 80 个控件。

实时应用：

入口和出口安装触摸屏，方便现场需要显示时控制回路，与传感器控制互不影响，设置多种回路组合控制方式使整体控制逻辑丰富多样。

3、现场应用：

系统拓扑

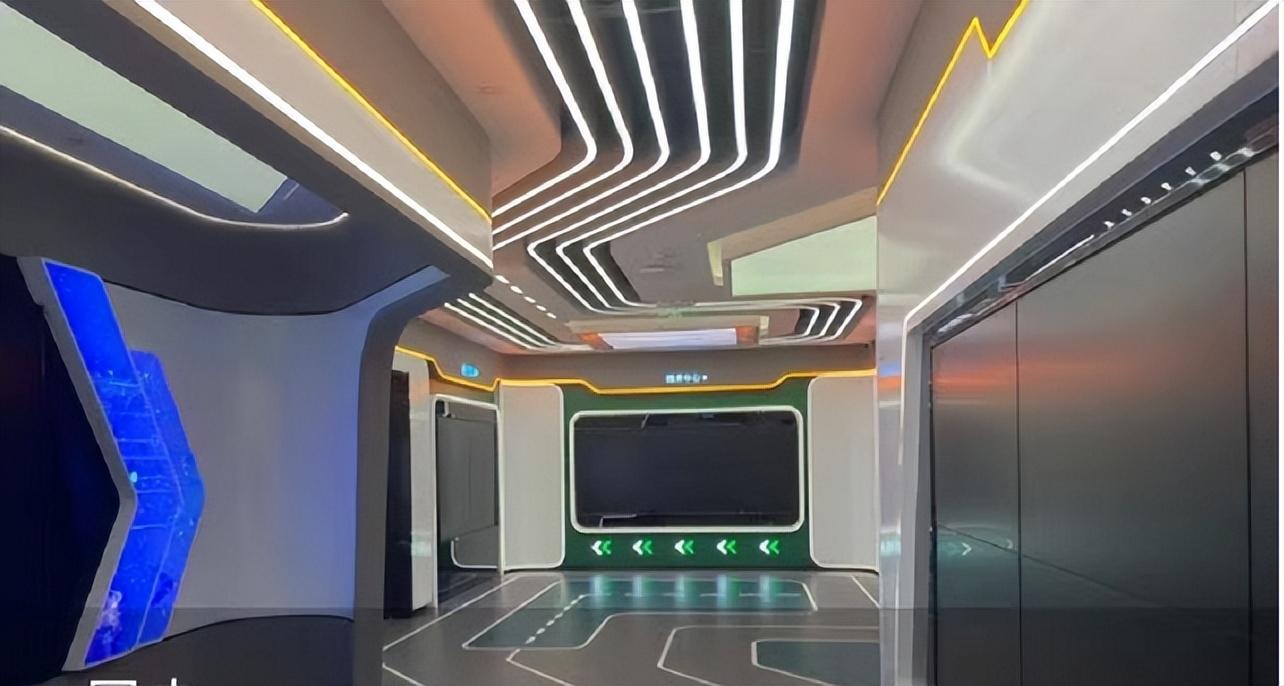

设备现场应用照片：

4。结论：

Acrel-BUS智能照明控制系统是基于KNX总线技术设计的控制系统。系统采用标准的2×2×0.8 EIB BUS总线（即KNX总线）作为总线电缆，将所有智能照明控制模块连接在一起，形成一个完整的控制系统，可实现对照明灯具的远程集中控制，可实现就近控制功能。该系统理论上连接了超过 58,000 个控制模块。

安科瑞拥有齐全的智能照明控制产品和完整的解决方案。用户可通过控制面板、人体感应、照明感应、微波感应、上位机系统、触摸屏、手机、平板终端等多种控制终端，实现灵活多样的智能控制，特别适用于各类智能社区、医院、学校、酒店、体育场馆、机场、隧道、车站等大型公共建设项目的照明系统。
