一、系统概述
1.1 系统介绍
Acrel-BUS智能照明控制系统是基于KNX总线技术设计的控制系统。KNX总线技术起源于欧洲，是在EIB、EHS、EHS总线控制技术上发展起来的，其中EIB（Bus，欧洲安装总线）是整个技术的主体。
Acrel-BUS智能照明控制系统采用标准的2×2×0.8 EIB BUS总线（即KNX总线）作为总线电缆，将所有智能照明控制模块连接在一起楼宇自控系统的功能，形成一个完整的控制系统。照明灯具的远程集中控制，还可以实现就近控制功能。该系统理论上连接了超过 58,000 个控制模块。

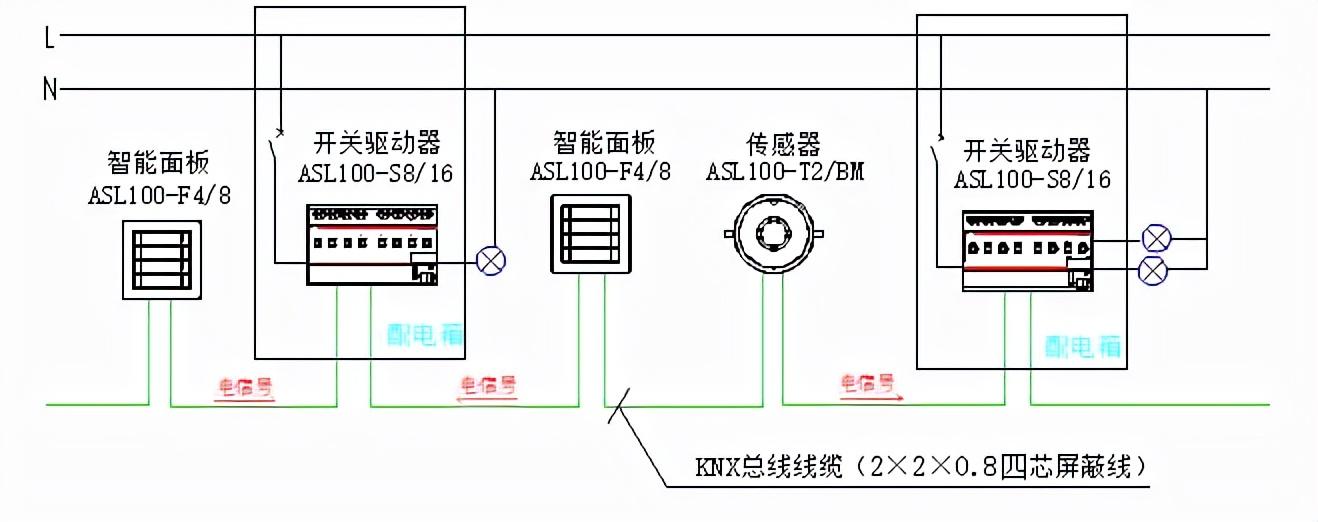

安科瑞拥有齐全的智能照明控制产品和完整的解决方案。用户可通过控制面板、人体感应、照明感应、微波感应、上位机系统、触摸屏、手机、平板终端等多种控制终端，实现灵活多样的智能控制，特别适用于各类智能社区、医院、学校、酒店、体育场馆、机场、隧道、车站等大型公共建设项目的照明系统。1.2 系统工作原理示意图
系统中的受控负载直接与控制系统的驱动器相连，所有输入模块（如智能面板、传感器等）与驱动器通过KNX总线电缆（2×2×0.8四- 芯屏蔽电缆）。当智能面板被按下或传感器检测到被控信号时，它们会通过KNX总线向设定的驱动器发送相应的控制信号（以电信号的形式发送），实现负载（如灯光、窗帘、等）通过驱动程序。) 控制功能。2.系统功能
2.1 系统功能
手动控制：通过在受控区域安装智能面板或触摸屏，实现受控回路负载的开/关或亮度调节的控制方式。
自动控制：根据受控区域内安装的不同传感器（如微波传感器、人体运动传感器等）检测到的外部环境的变化，自动发出相应的控制信号，实现受控回路的自动控制加载。
场景控制：根据不同场景的控制要求，系统可预设多种场景控制模式，自由切换。
定时控制：系统按照预设的运行时间完成灯光的自动控制，确保非正常工作时间的能耗最低。
集中控制：系统可对所有受控区域的负载进行集中控制，并可实时监控所有受控回路的通断状态。这种控制方式使灯光控制更加方便快捷，省时省力。
系统联动：智能照明控制系统还可与物业管理系统、楼宇自控系统、安防消防系统联动。
2.2 系统应用 ◆ 智能办公楼 ◆ 智能家居 ◆ 智能酒店
◆智慧车站地铁◆智慧机场◆智慧桥梁隧道
◆ 智慧医院◆ 智慧学校◆ 智慧商场
◆ 智慧体育场◆ 智慧会场◆ 智慧社区
2.3 系统优势
系统可通过手机、触摸屏、电脑远程集中控制现场灯光、空调、窗帘，使控制更加便捷智能，用户体验更加完美。
系统中的控制模块均在DC 30V安全电压下工作，用户操作更安全、更舒适。
在系统实施过程中，系统尽量将自然光与人员活动充分结合，自动控制照明，可以最大限度地减少能源消耗，达到良好的节能效果。
系统采用分布式KNX总线结构，搭建简单灵活。系统中各模块互不影响，可独立工作，系统可靠性更高。
多种控制方式可供选择，如就地控制、自动感应控制、定时控制、现场控制和集中控制等，控制方式更加灵活。
系统的自动控制、远程集中控制等功能，在实现自动化的同时，大大降低了值班人员的管理成本，提高了管理水平和工作效率。
升级系统中的控制模块或更改系统功能时，无需增加连接线或关闭整个系统，只需更改设备参数即可实现，易于维护和操作。
该系统可与消防系统联动。当发生火警时，强制打开应急电路，方便人员疏散，从而降低人员伤亡风险，提高建筑物的安全性。
用户可自行修改，中控软件中的电路名称、场景等文字说明。
三、体系结构

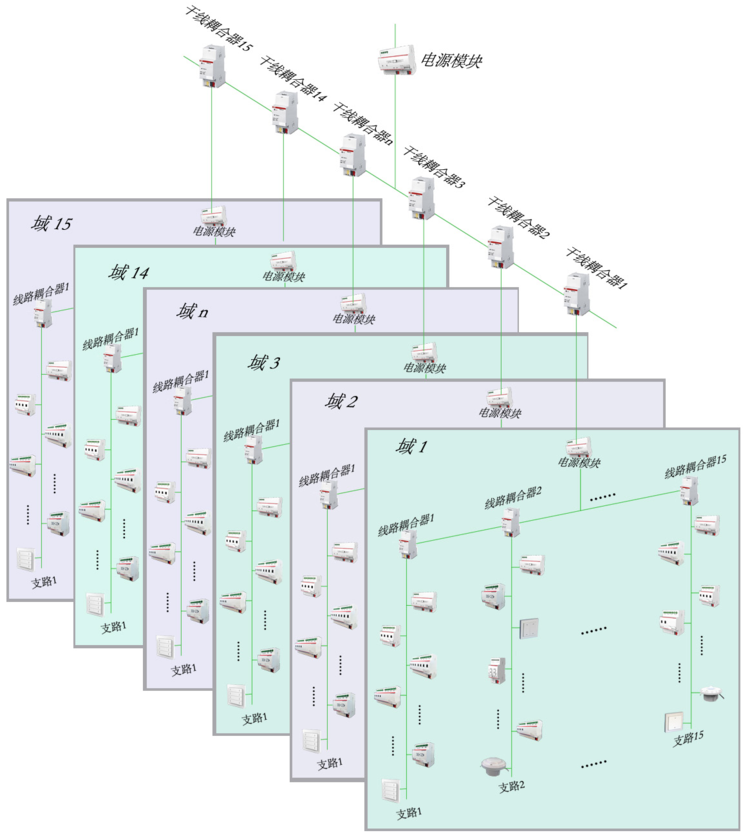

3.1 系统拓扑
KNX系统采用分层结构，分为域和分支，有很多优点：
提高系统的可靠性。由于每个域和每个分支都分布有 KNX 电源，因此这种电气隔离使其他部分能够在系统的一个部分发生故障时继续工作。
一条线路或一个域内的数据流量不影响其他域内的数据流量。
在系统调试和维护时，系统结构清晰，维护方便，效率更高。
1) 支线

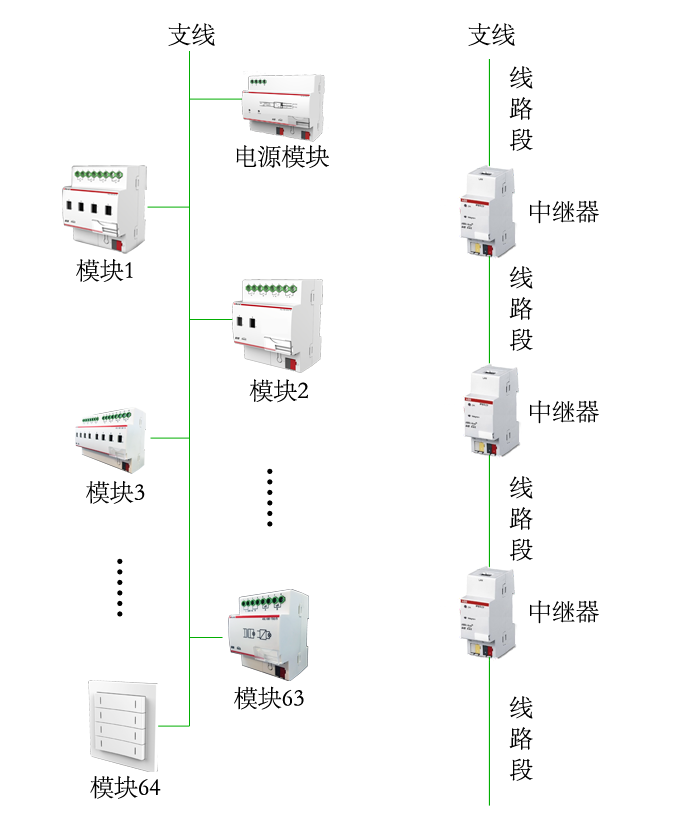

支线是KNX系统中最小的结构单元，一条支线至少需要一个供电模块作为供电通信设备。一个电源最多可承载 64 个设备。当支线距离较远，或支线供电容量过大时，可通过中继器延长支线。一条支线最多可连接 3 个中继器。
注：支线实际可连接的设备数量取决于与线路部分连接的设备的总功耗和所选KNX电源的容量。对于具体项目，还应考虑系统支线的规划。或地板用作分支布线的结构单元。
2) 域
域是支线的上层结构。支线通过线耦合器连接到主线。一个域最多可以包含 15 条支线。
3) 系统
系统是领域的上层结构。当多个域共存时，每个域都需要通过中继耦合器连接到中继。一个 KNX 系统最多可以包含 15 个域。

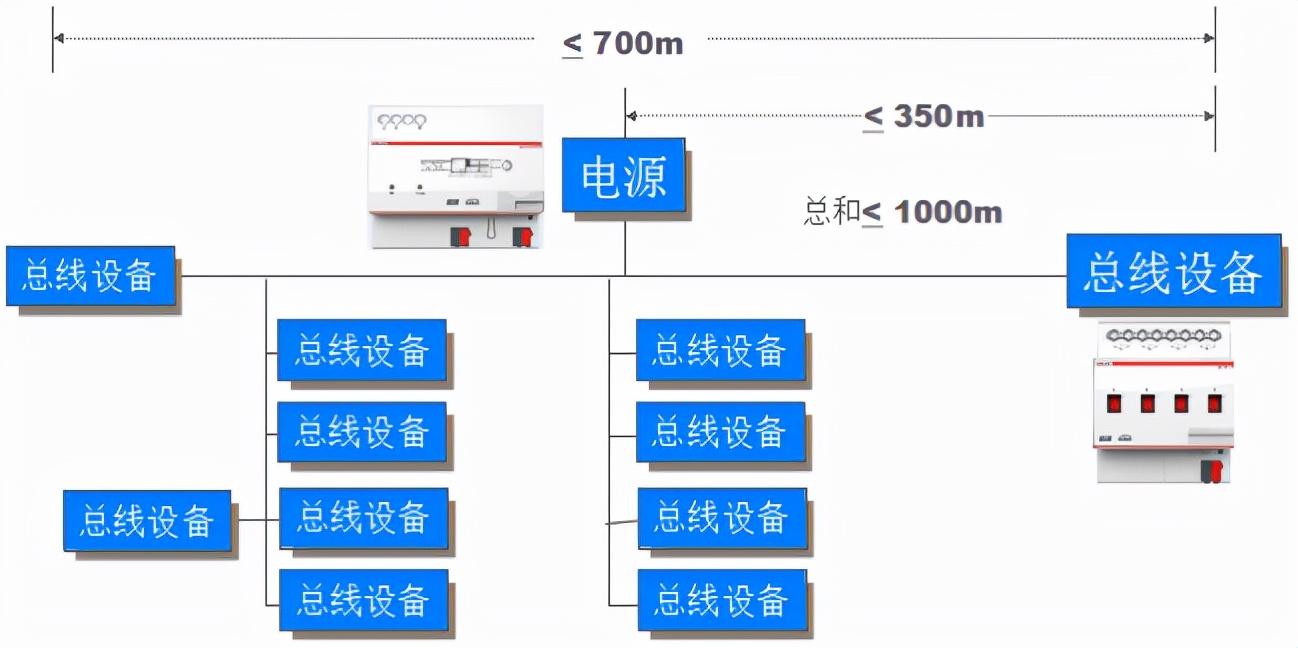

3.2 系统接线注意事项
1）请注意，在同一分支中：
支线母线电缆总和不得超过1000米；
任意两个模块之间的总线电缆长度不得超过700米；
电源到模块的总线电缆长度不超过350米；
当有两个电源时，电源之间的总线长度不应小于200米。
2）在每个分支中，模块的接线方式可以是直线型、星型或树型，但不允许使用环形接线。

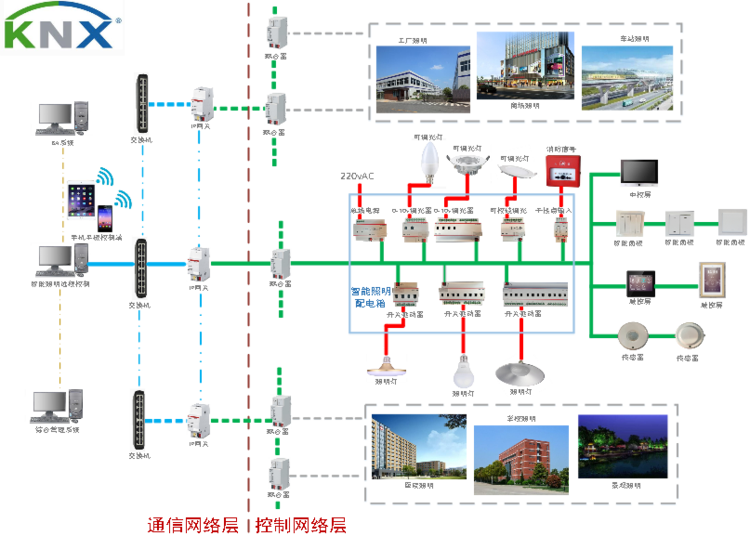

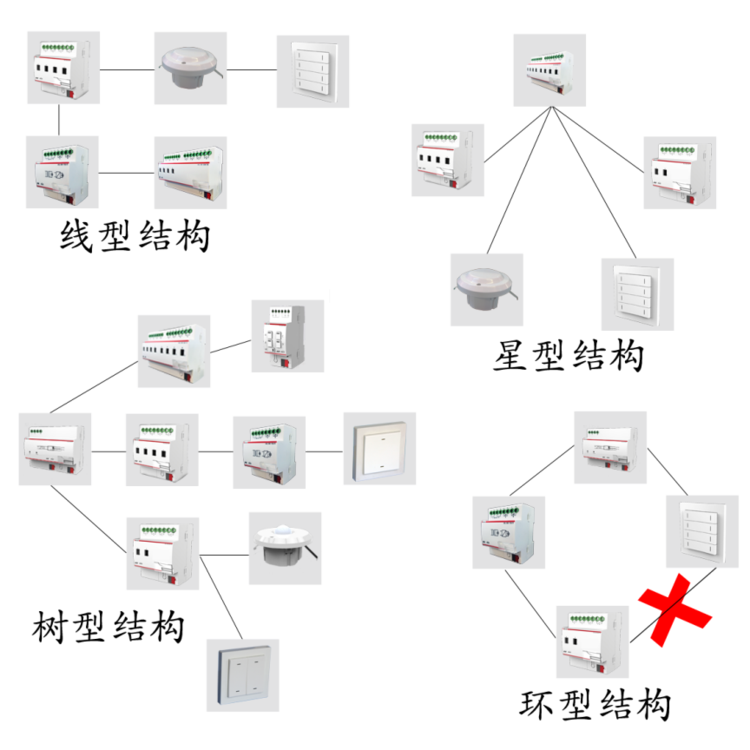

3.3 系统架构
3.4 系统组成

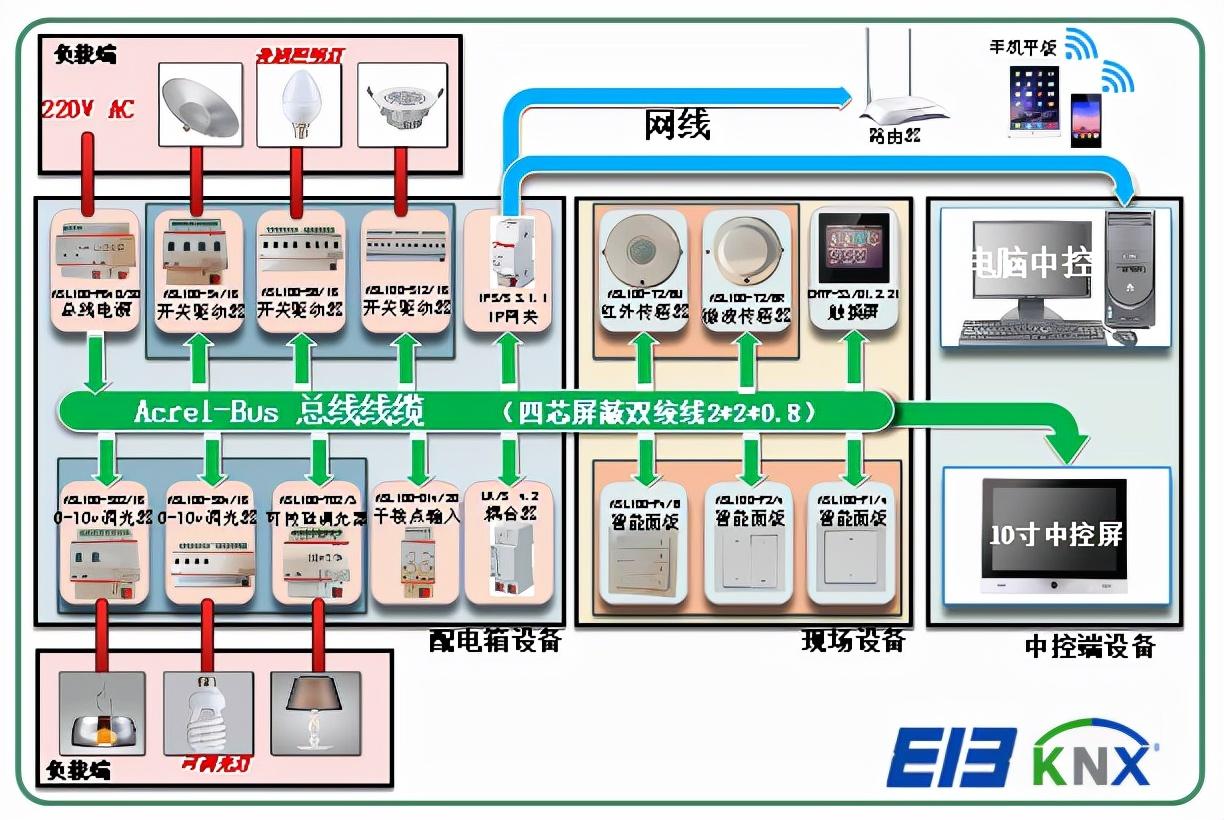

Acrel-bus智能照明控制系统中，所有设备通过总线电缆（2×2×0.8四芯屏蔽线）相互连接。
配电箱内需要安装的模块主要有总线电源、开关驱动、调光驱动、IP网关、耦合器、干接点输入模块、定时模块等，这些模块采用35mm标准导轨安装。
控制现场安装的模块主要包括传感器、面板和触摸屏。其中，传感器用作自动控制感应模块，嵌入过道中。面板、触摸屏等手动控制设备可嵌入墙内，安装在房间、值班室等控制场所。
对于小型简单的项目，可选择10寸中控屏，通过总线电缆直接与系统连接，无需IP网关转换协议，设置简单，成本低；对于大中型项目，可以通过IP网关连接。出线网线连接电脑，通过电脑上安装的控制软件实现对终端的远程控制。我司自主研发的-K智能照明监控软件，从用户的角度出发，给用户一些灵活可配置的操作，如电路名称的自行修改、场景的自定义、定时时间的自行编辑、等，让用户使用起来更加智能方便。
通过外部路由器发送无线信号，也可以在手机、平板等移动终端上实现远程控制。二、系统的电气设计方法
1.照明方案

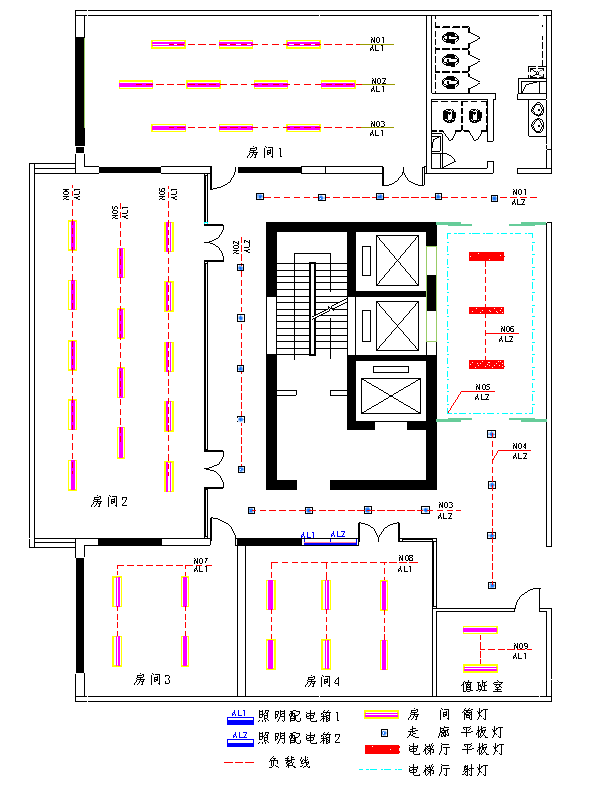

2. 智能面板及传感器分布图

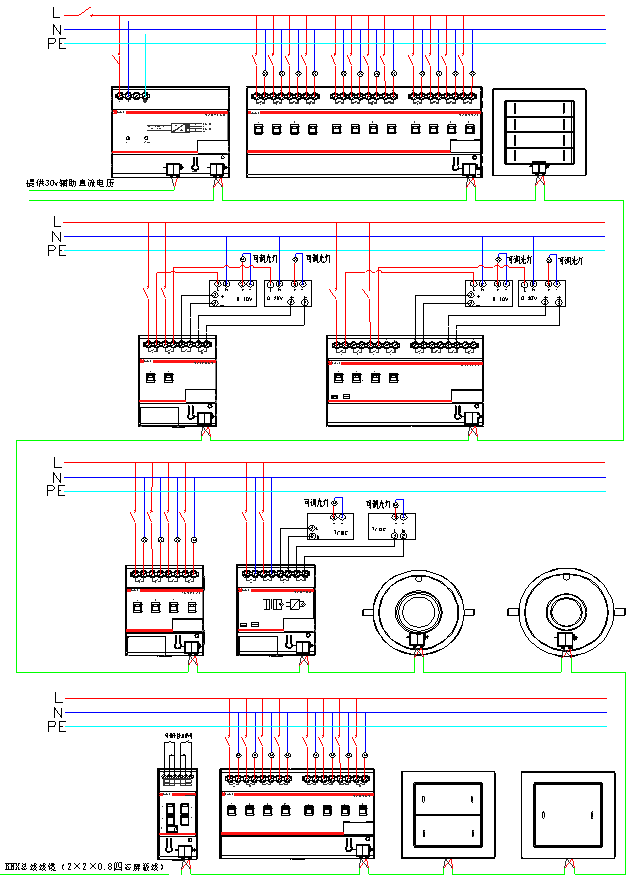

3.配电系统图

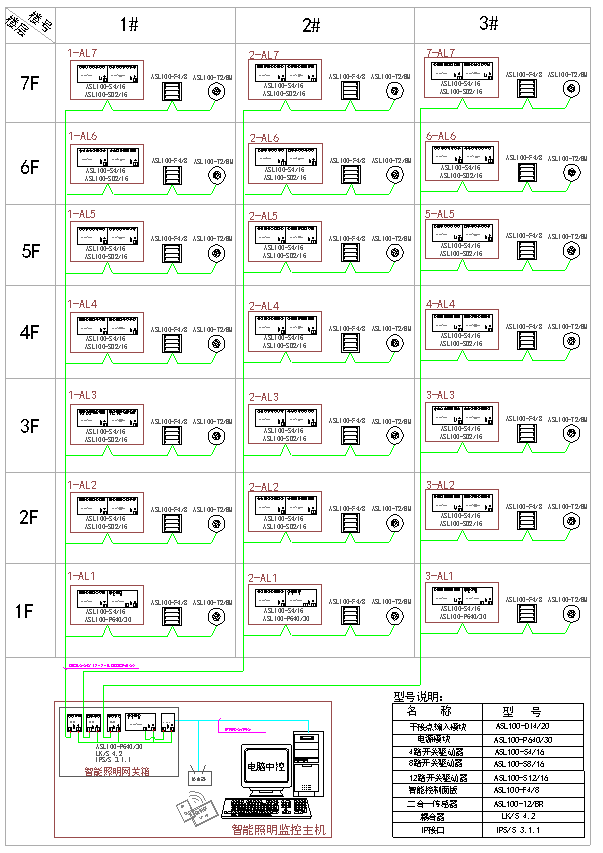

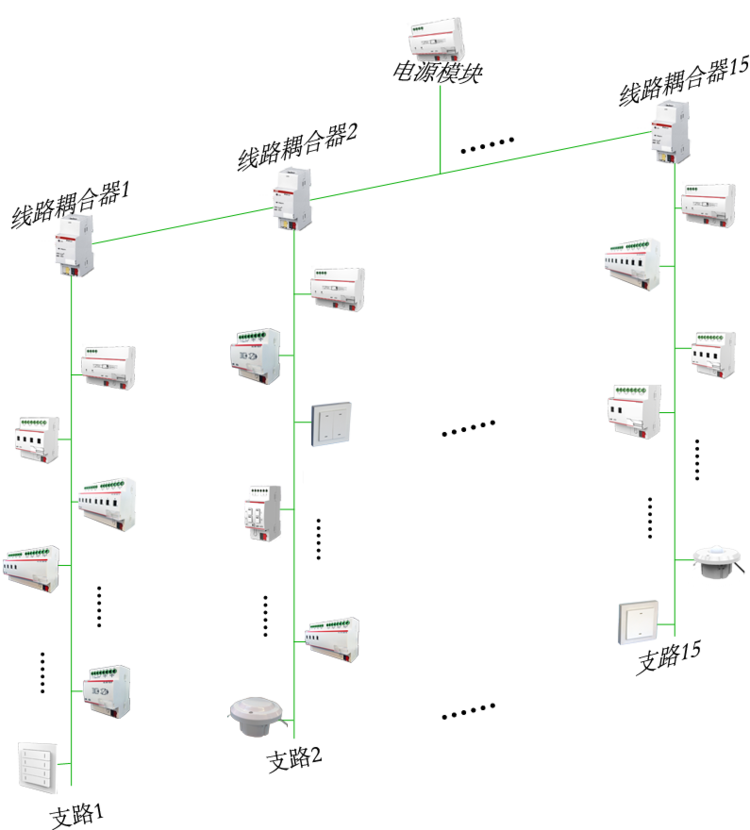

4. 结构拓扑
五、结构接线图
3.常用产品选择
1.切换驱动

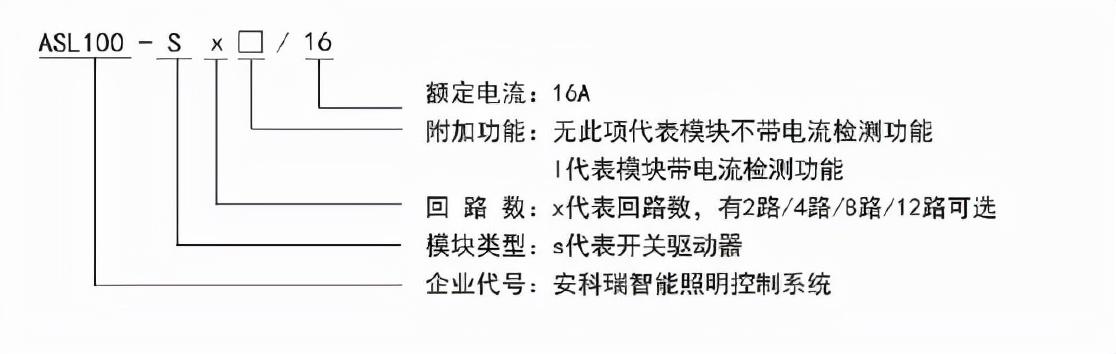

1.1 型号说明

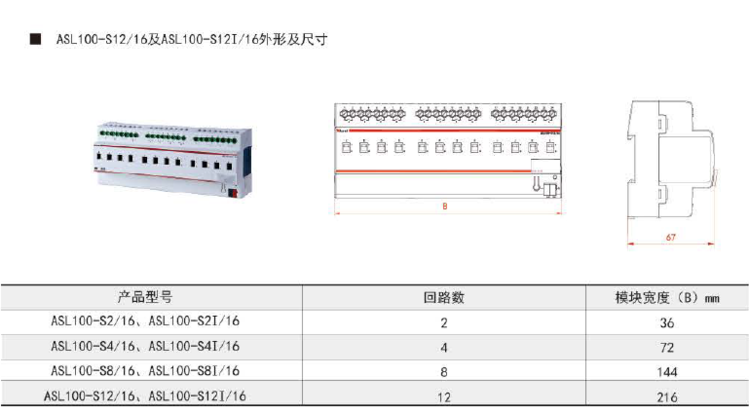

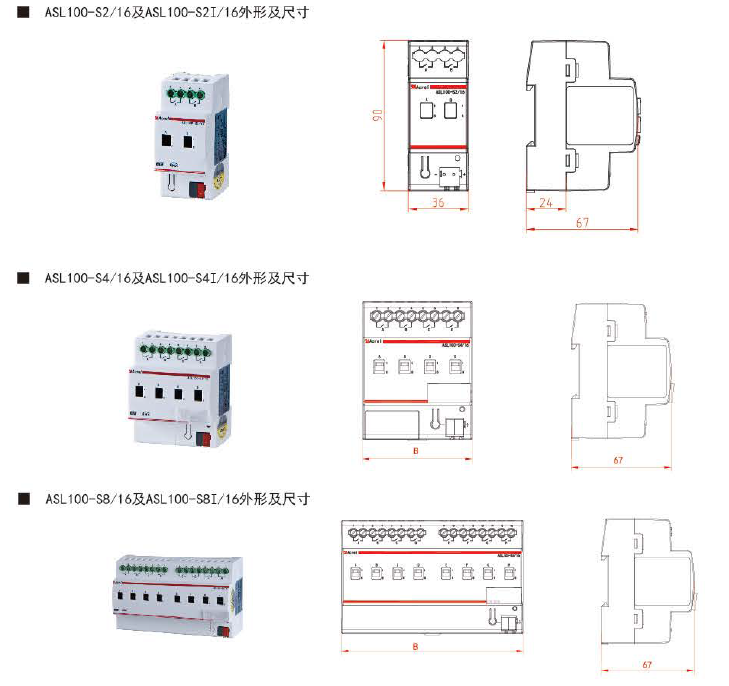

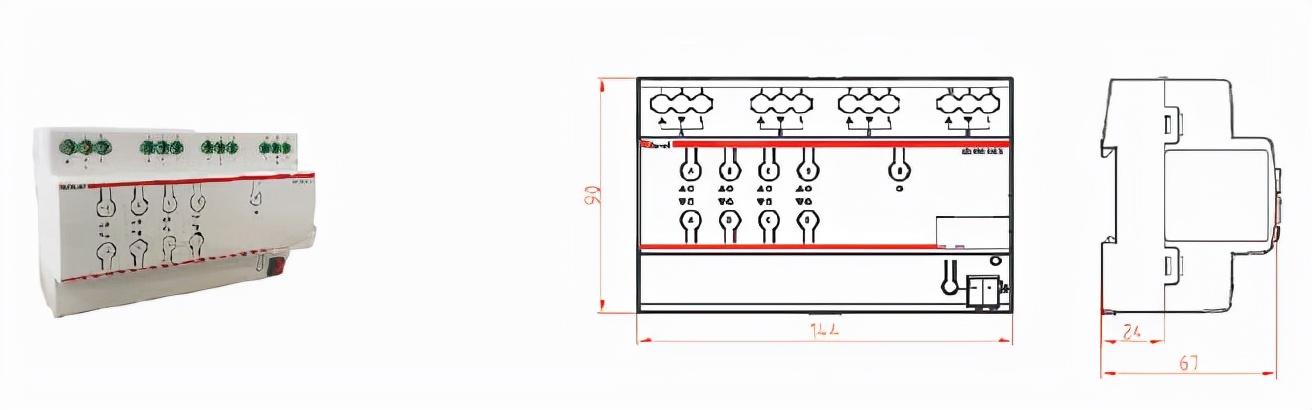

1. 2 功能说明-Sx/1 6系列开关驱动器对各个强电流电路进行开关控制，负载可以是容性、阻性或感性。同时还具有时间功能、预置功能、场停功能、停值功能。-Sxl/16系列开关驱动器除上述功能外，还具有电流检测功能，可通过数值设置判断电路是否有故障。1.3 外观尺寸：

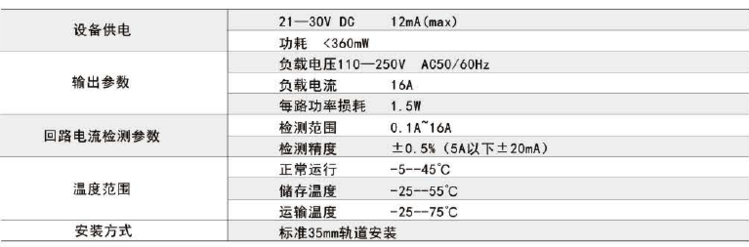

1. 4 电气参数：

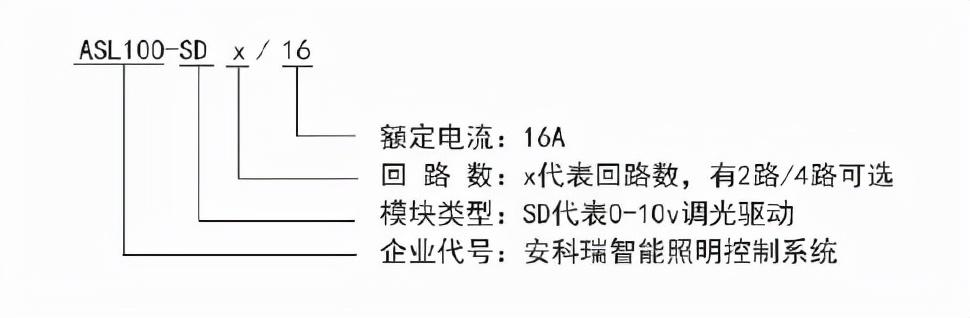

2. 0 - 10v 调光驱动器 2. 1 型号说明：

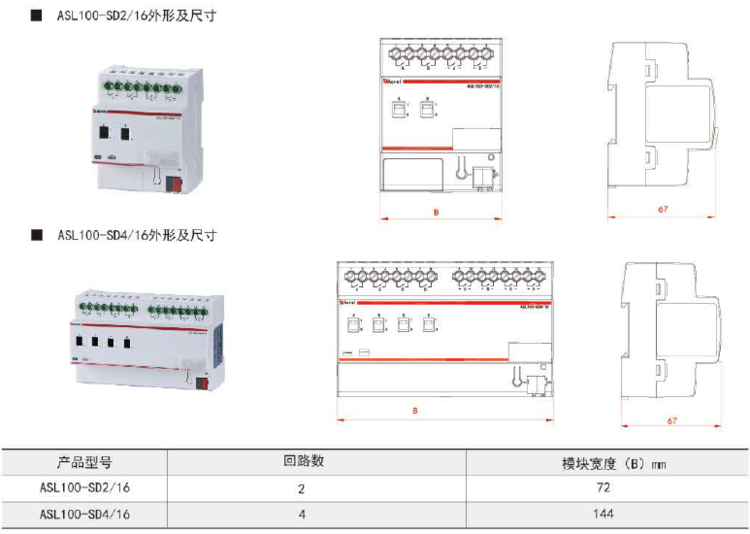

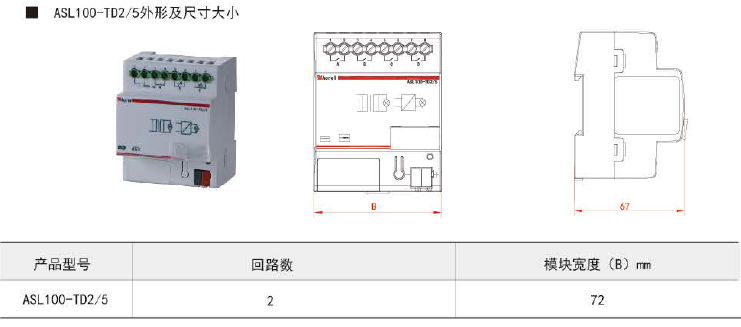

2.2 功能说明 可以控制电路的开/关，输出0-10V调光信号，对带有0-10V调光接口的灯具进行调光。2.3 外观尺寸：

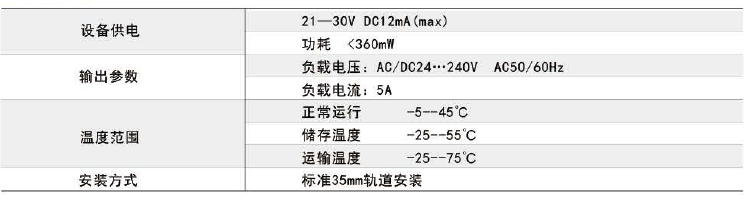

2.4 电气参数：

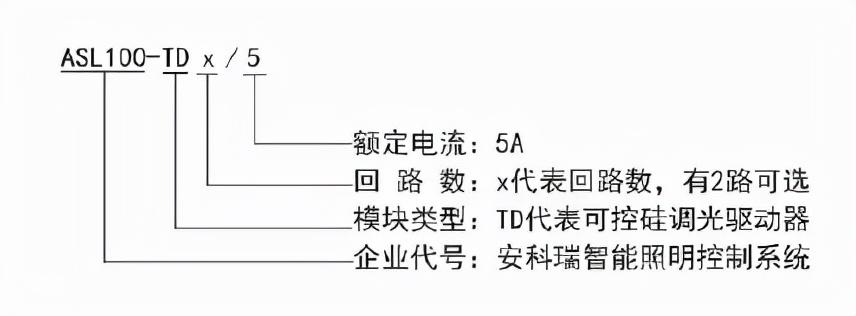

3 可控硅调光器 3. 1 型号说明：
3.2 功能说明 电路可切换控制，可输出可控硅调光信号，对带有可控硅调光接口的灯具进行调光。3.3 外观尺寸：
3.4 电气参数：

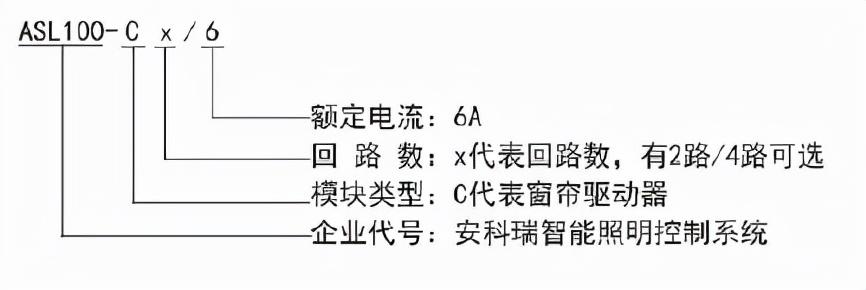

4 窗帘驱动器 4. 1 型号说明：
4.2 功能说明 以窗帘驱动器为执行单元，其功能是直接控制窗帘电机。窗帘驱动器有手动和自动控制两种工作模式。其主要功能有：窗帘控制、时间功能、手动控制、状态查询、步进控制、现场杂项控制等。 4.3 外观尺寸：

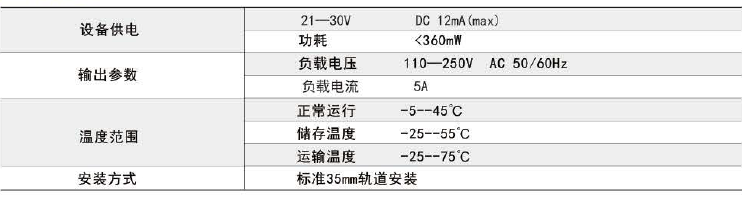

4.4 电气参数：

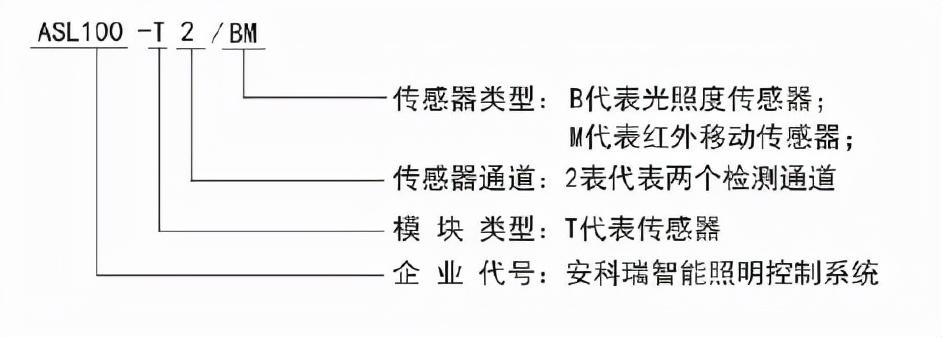

5. 二合一传感器 5. 1 型号说明：

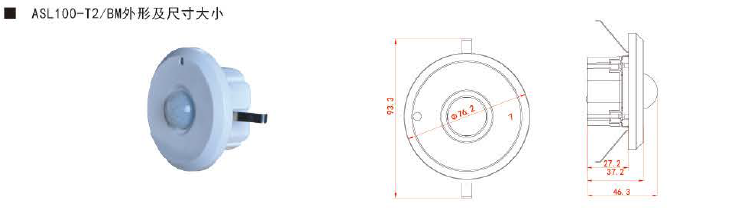

5.2 功能描述 产品可以感知外界信号和物理状态（如光线、红外线），并将感知到的信息传输给其他设备（如调光器、开关驱动器），同时实现功能。该产品主要用于与亮度相关的照明系统，或者用于监测是否有人在移动，然后根据监测到的信息执行相关动作。5. 3 外观尺寸：

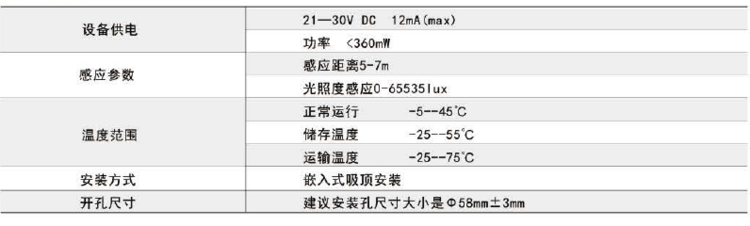

5.4 电气参数：

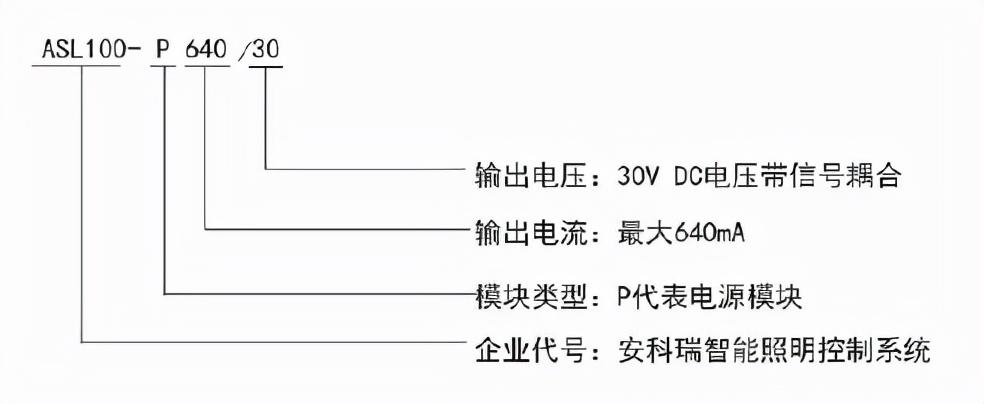

6. 总线电源 6. 1 型号说明：

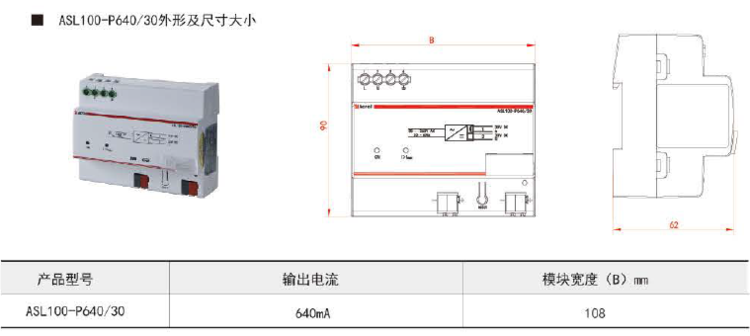

6.2 功能描述 电源模块给总线供电，耦合总线信号，监控KNX/EIB系统的电流。此外，该系列电源还提供30V辅助直流电压，为其他外围设备（如触摸屏、IP网关等）提供直流电源。6.3 外观尺寸：
