不知道有没有这样的一群人，不管做什么，都需要找点依据，才能觉得靠谱，合情合理。有人说他们固执、真诚；也有人说他们严谨可靠。更多的时候，我会觉得他们是没有安全感的人。而当这样一群人碰巧从事设计的时候，他们总是希望每一步都有依据，每一笔都在情理之中。
所以希望我能给这些人一点我认为可能的安全感。尽量细化每一步。如有不妥或不合理之处，请指正。
大部分设计可以包括三个部分：设计对象（谁）、设计内容（做什么）、设计施工图（怎么做怎么做）。有一个基本的心态开始。
设计对象：住宅
住宅建筑分类为高层住宅建筑类（建筑高度
注：分类依据《建筑设计防火规范》-2014第5.1条。其中，建筑高度并非建筑立面最高点的高度，一般由建筑专业提供。详情请咨询相应的建筑设计师。
设计内容
设计内容根据规范要求和甲方要求确定弱电类别。那么如何确定需要参考的规格。先满足国标，再考虑地方标准是否有其他具体要求。
收集参考规格。首先，所有电气设计必须首先符合《民用建筑电气设计标准》-2019；那么具体的规范是根据建筑的性质确定的，设计对象是住宅，那么住宅相关的规范需要参考：《住宅设计规范》-2011，《住宅建筑电气设计规范》 -2011，《住宅建筑规范》-2005；设计是针对房屋弱电部分楼宇自控图例，弱电需要参考相关规范：《住宅小区和住宅楼光纤到户通信设施工程设计规范》-2012 , 《综合布线系统工程设计规范》-2016,
根据规范确定设计的具体内容：
综合布线系统（电话网络系统）、有线电视系统、楼宇可视对讲系统、入侵报警系统。

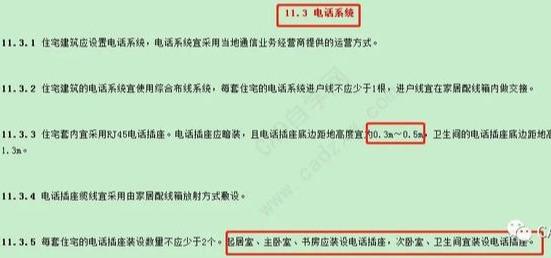

注：综合布线系统按《住宅建筑电气设计规范》第11.3.1、11.4.2条和《住宅设计规范》第8.7.7条设置。

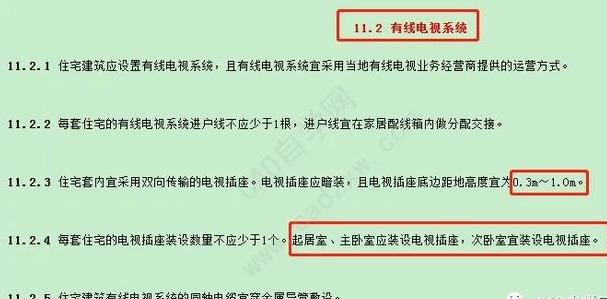

有线电视系统按照《住宅建筑电气设计规范》第11.2.1条和《住宅设计规范》第8.7.7条的规定设置。
楼宇可视对讲系统按照《住宅建筑电气设计规范》第14.3.2条设置。入侵报警系统设置是可选的，通常设置在高层建筑的一层、二层和顶层。
设计和施工图
设计内容已经确定了，那怎么画呢？此时应与规范和图集一起确定绘制方法。
如果你是新手，建议一开始就模仿入门单元的画法。如果只是自学，可以参考图集的画法。建议参考图集《建筑电气实践教学与见习工程师图集》、《土木建筑工程电气施工图设计深度图》。

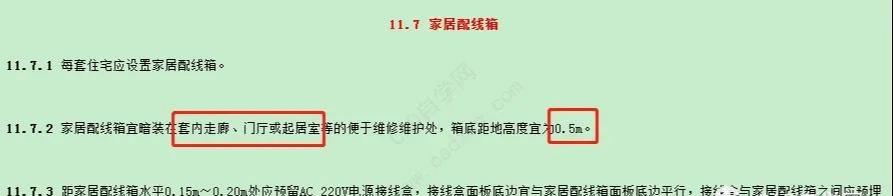

根据《住宅建筑电气设计规范》和具体的家具布置，可以定义平面上各装置的数量和高度，并制定图例表。

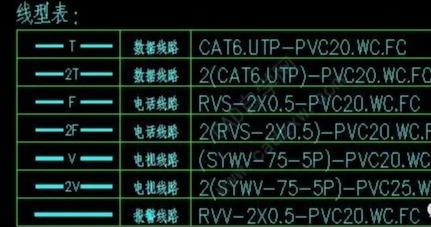

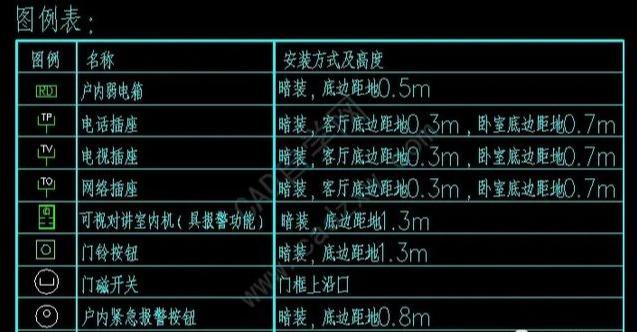

制作图例表：包括图例符号、名称和安装高度。

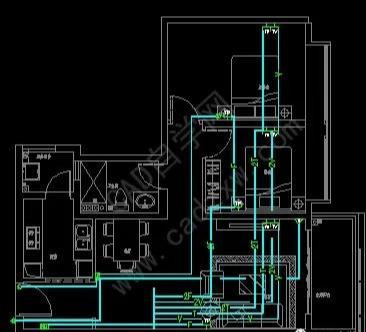

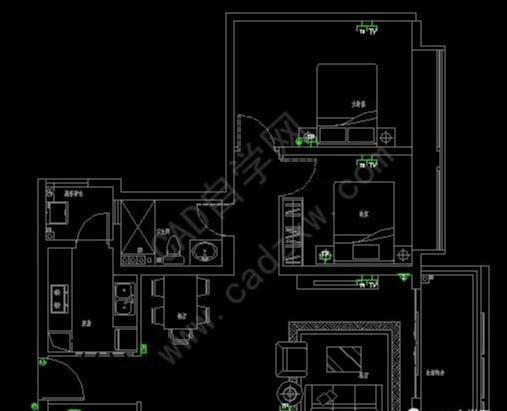

布置扁平设备并为设备接线。如果有精装交接，往往需要根据家具布置对设备进行精准定位。此处不再执行定位。

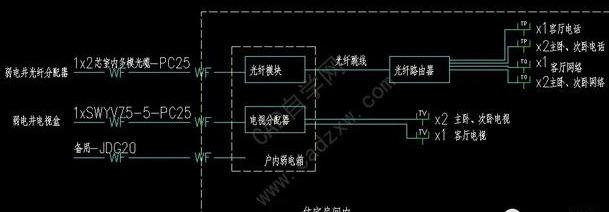

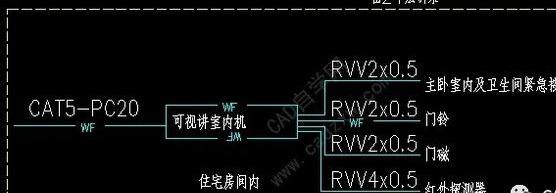

根据平面图绘制系统图，或先绘制系统，然后根据平面图完成。
土建施工图的主要作用是预留管道。确保有空间供以后穿线。如果后期在室内使用智能家居，只涉及线缆更换，目前市场上大部分智能家居都是通过无线路由互联实现的。
