1项目概况

酒店位于杭州萧山新区。是当地标志性建筑之一，总建筑面积约18万平方米。是集酒店、餐饮、娱乐、办公于一体的综合性建筑。建筑设计地下部分共2层，分别为车库和机电设备室，包括冷藏室、换热室、变配电室。地上部分由一个裙楼和两座高层塔楼组成。裙楼共6层，高46m。高层塔楼分为南楼和北楼。南楼为五星级酒店，共33层，高152m，18楼有避难层；北楼为办公楼，共50层，高225m。，共有三层避难层（分别位于14层、29层和40层）；同时，为方便设备布置，大楼另设技术楼层，分别位于6楼夹层和屋顶。该项目于2007年开始设计，2013年7月完成安装施工，8月开始调试试运行，计划11月正式投入使用。

2 设计参数

2.1 主要室外设计参数

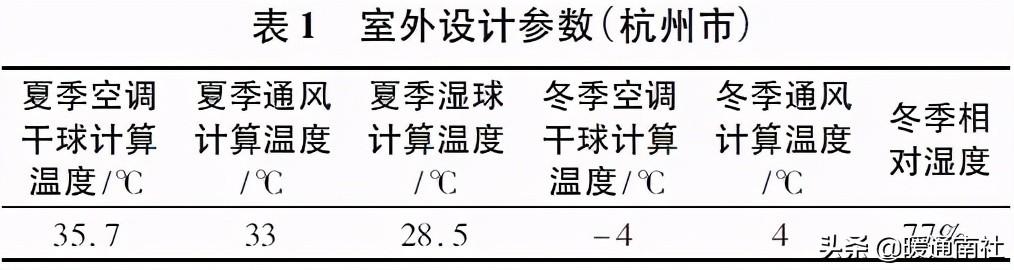

室外主要设计参数见表1

2.2 主要室内设计参数

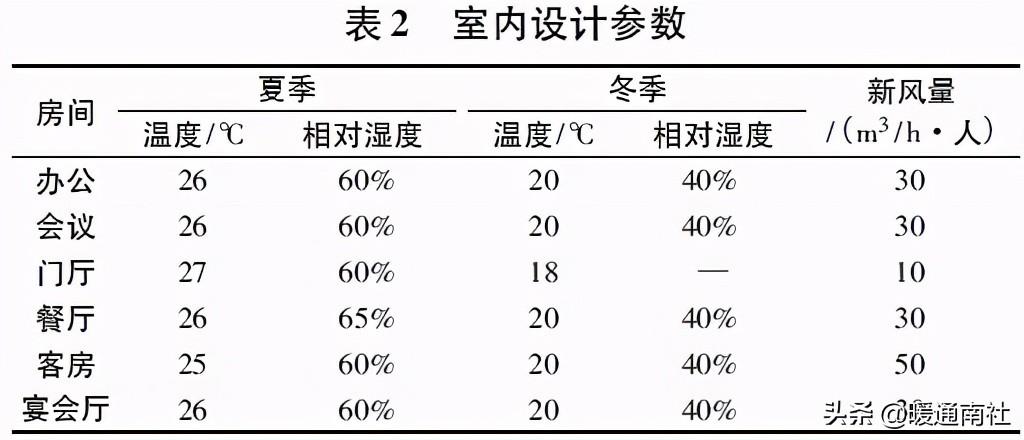

内饰主要设计参数见表2

2.3 建筑热参数

酒店建筑采用大面积的玻璃幕墙作为围护结构，其热惯性较小，室内平均辐射得热量与传统围护结构相差较大。在对围护结构的热工性能进行权衡、判断和计算后，与建筑设计师协商，共同确定该项目的热工参数如下：

(1)外窗和幕墙采用隔热铝合金型材的Low-E中空玻璃，即外层8mm玻璃+中间12mm空气层+内层8mm玻璃. 该组合玻璃窗的传热系数K=2.4 W/(m2·K)；

(2)外壁传热系数K=0.57W/(m2·K)，内壁传热系数K=2.0W/(m2·K)；

(3) 屋面传热系数K=0.48 W/(m2·K)。

3 空调冷热源

本项目空调设计主要包括北主楼、南主楼和裙房三部分。北面的主楼是写字楼，投入使用后业主会考虑出售。为了提高每个用户使用空调的自主性，方便空调冷热测量，本楼的空调系统设计为多联系统。所有多联室外机分别设置在三个露天避难层，通过垂直管道井与各室内机相连。多连接技术在高层建筑中的应用是比较成熟和普遍的，这里不再赘述。

本文重点介绍了南侧主楼和裙房的中央空调系统。这部分由业主统一管理。通过 HDY-SMAD 软件计算，夏季冷负荷为 8 093 kW，冬季热负荷为 . 换算后制冷指数为105W/m2，散热指数为71W/m2。

着眼于系统节能运行，降低初投资，本项目设计冷源采用大温差技术，选用2台三级离心式冷水机组（设计水温5℃，回水温度 13 ℃）和 1 375RT 螺杆式冷水机组。考虑到附近有集中式城市蒸汽供热管网，热源采用两台蒸汽板更换机组，为水系统提供50-60℃的空调热水。

4 空调水系统

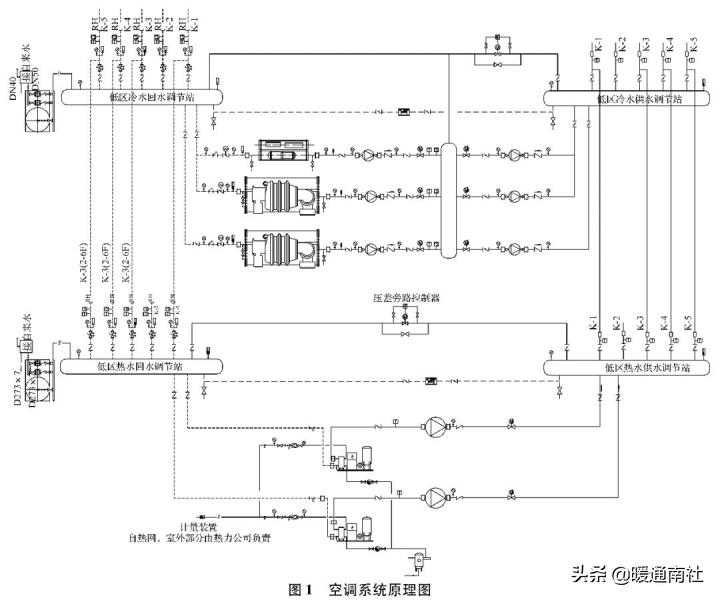

由于本项目系统复杂冷水机组 楼宇自控，阻力大，各回路负荷特性差异大，综合考虑运行效率、水泵设备能耗等优点，空调冷水系统是设计为二级泵系统，热水设计为一级泵系统。冷水一次泵机房侧采用恒流，末端负荷侧二次泵采用变频变流，冷热泵分开设置。在主给水回水管之间安装压差控制旁通装置，在各回水支管处安装静态水力平衡阀。

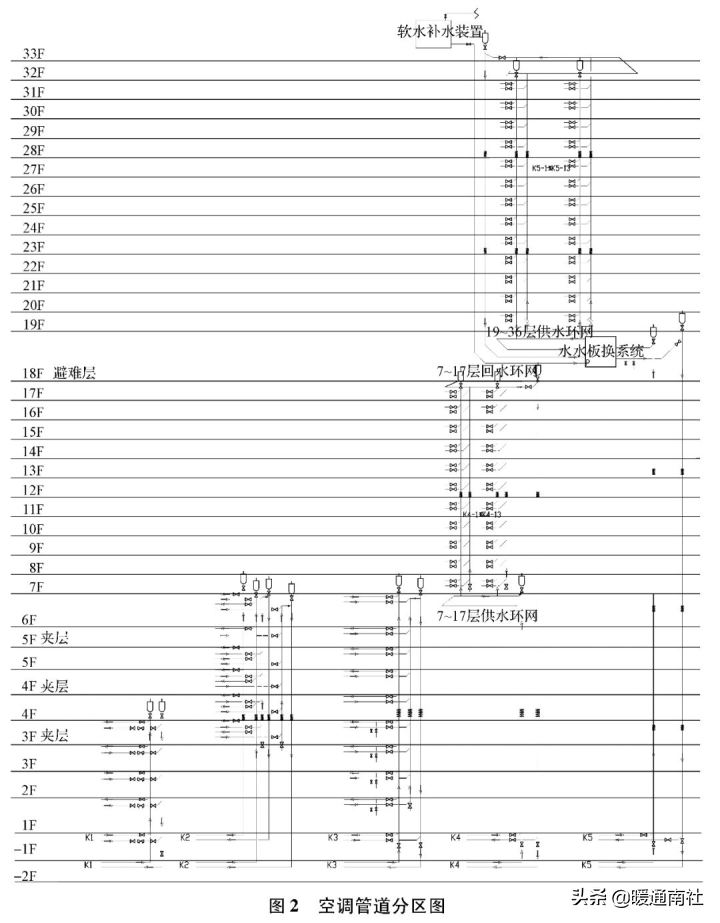

为降低空调设备和管道的压力，以18层为界，将建筑竖向划分为两个区域（图2）；低区在18楼以下，高区在18楼以上。低区直接利用空调的一次冷热水进行制冷和制热，高区通过板式换热器提供冷热。低区冷热水系统采用封闭式恒压膨胀水箱，分别位于冷藏室和锅炉房。高层系统采用开放式恒压膨胀罐，位于南楼屋顶。

在系统设计中，水系统分为五个供水通道K-1至K-5（图2）。K-1和K-2道路设计为不同的方案，可以减少管道的消耗，降低施工难度。因为终端设备是空调箱，自身阻力比较大，系统调试也容易平衡。K-3～K-5回路设计为同一程序，水力稳定性好，末端各风机盘管配水容易平衡，调节方便。同时，部分系统采用四管设计，以满足业主对高品质空调环境的要求。

5 空调系统

对于所有需要独立运行的相对较小的空间，如客房、包厢、办公室等，均采用可独立控制和调节室温的风机盘管和新风系统。酒店大堂、报告厅、宴会厅等大空间场所采用定风量全风系统空调方式。

过渡季节运行新风，运行工况转换采用特定焓控制方法。为保证送入室内的新风量符合设计要求，以上区域均设有排风装置。

服务于裙房部分空调系统的新风机组布置在每层新风室内，新风管道水平布置。服务于南主楼的新风机组分别布置在6楼技术层和屋顶技术层，通过垂直管井将新鲜空气输送到各楼层的房间。为避免漏气，管井内衬有镀锌风管。此外，为提高客房舒适度，彰显酒店星级品质，客房区新风单元设计有湿膜加湿系统，满足客房内湿度要求。冬天。

6 设计分析

6.1 大温差系统

(1)本设计中空调冷源系统采用大温差系统，冷水出口温度较低，会增加冷水机的制冷能耗。但是，着眼于整个空调系统，大温差系统可以优化空调系统和各个设备。在保证同等舒适度的前提下，降低制冷输配电能耗，同时降低系统初投资。

(2)为保证设备的制冷能力，采用大温差系统后，应检查风机盘管、空调箱等终端设备的制冷能力。经计算对比，本系统在两种温差下，三盘管风机盘管的显热和总热容量略有提高；六盘管空调制冷的显热与总热容量基本相同，可以满足设备的要求。

6.2 节能设计

(1)空调设备能效控制。由于空调系统的能耗占整个建筑总能耗的比例非常大，所以从节能的角度出发，所有的空调设备都选择符合节能标准的低能耗产品. 其中，占空调系统能耗比例最高的大温差离心式冷水机和螺杆式冷水机，要求其COP分别大于5.60和5.10。

(2)空调冷热水系统的传输能效控制。本设计中冷冻水侧和冷却水侧均采用大温差技术，显着降低了输送水流量，降低了冷冻水泵和冷却水泵的能效。消费进一步减少。

（3）空调空调系统能效控制的传达。设计与建筑布局相结合。在不影响使用效果的前提下，通过控制风道的走向、阀门的设置、断面的比例、合理的风速，降低风道本身的阻力，从而达到进一步降低空调风扇的传递能量。消耗。

(4)空调系统的保温设计。风管、水管用保温材料的保温性能应同时满足节能规范和消防规范的相关设计要求。

6.3 噪声控制

空调系统的运行会对建筑物的声环境产生不同程度的影响。为了保证室内人员的正常活动，满足房间的功能要求，需要营造一个相对安静的环境。因此，在设计过程中，应尽量减少因空调设备运行、气流速度等因素造成的噪音，以保证酒店的声环境质量。本设计在降噪和隔振方面做了以下工作：

(1)空调、通风机、水泵等机械设备采用低噪音产品，从根源上控制噪音的产生。

（2）在地下室布置空调制冷设备，减少设备运行时对建筑物的影响，同时隔离固体传声；所有机房均进行建筑吸音处理，机房门为防火隔音门；做减震基础和减震吊架；通风设备内衬橡胶减震垫或弹簧减震器及降噪措施；机组与水泵进出水管采用橡胶软接头连接；风机进出口与风道采用防火帆布连接；空调进、回风管道均装有消音器和吸音混音箱，以减少噪声源的传播。

(3)合理控制风道风速和风口风速。

6.4 自动控制

（1）空调系统中的自控系统采用集中监控、就地控制的方式，并入楼宇智能（BAS）系统；冷热源房配备独立控制系统；冷热源数量由热量计算自动控制；二次侧冷冻水泵和热水泵根据流量变化进行变频调速。

(2)空调系统采用冷却水温度控制、低温旁路控制、预热控制等控制方式，冷却水系统控制也纳入冷藏室群控，有效提高整体运行系统的性能。终端设备如空调箱由回风温度（室内温度）控制，新风风机由送风温度控制。

(3)系统中所有泵均采用变频调速运行。所有通风空调设备均采用启停控制、预设时间控制和实时状态监控。

7 结论

(1)阐述了高层酒店中央空调系统的设计方法及相关参数的选取，并为高层酒店空调系统的应用提供了一个实际案例。

(2)酒店空调系统是由冷水机组、冷却水泵、冷冻水泵、冷却塔和空调末端设备组成的整体系统。本文介绍了一些技术在此类建筑中的应用。

(3)从近两个月的调试和试运行情况来看，室内参数和运行效果基本满足设计要求。
