摘要： 近年来，随着经济和技术的进步，智能建筑已成为当前建筑行业的重要发展方向。与此同时，智能配电室监控系统的研发也开始进入人们的视野，在智能楼宇中发挥着重要作用。做好智能配电房监控系统工作，将进一步实现楼宇智能化，提高智能楼宇的智能化水平。本文将分析智能楼宇的特点和智能配电室监控系统的功能，探讨智能配电室监控系统在智能楼宇中的应用。

关键词：配电室；综合监控系统；智能建筑；应用;

1 简介

智能建筑是一种新兴的建筑理念，一种现代建筑形式。在智能建筑中，人们可以通过数据、语音和多媒体通信相互交流。智能配电室监控系统是实现智能楼宇的重要组成部分，因为在智能楼宇运行过程中，需要对楼宇内的高低压配电及相关信息交换进行管理。实时监控变配电系统运行状态，提高变配电室运行能力，保障变配电设施安全运行。

2 智能建筑的概念

智能建筑是指根据用户的需求，通过优化建筑结构、系统、服务和管理的组合，为用户提供便捷的人性化建筑环境。智能建筑是现代科学技术的结晶。其技术基础主要由现代建筑技术、现代计算机技术、现代通讯技术和现代控制技术组成。在智能建筑中，可以通过数据通信、语音通信和多媒体通信将整座建筑或多座建筑整合为一个整体，形成通信网络。满足人们的信息交流需求。

3 智能配电室监控系统的概念

智能配电房是一个新概念，目前还没有统一的标准。智能配电室监控系统是结合先进的传感测量技术、信息通信技术、分析决策技术、自动控制技术和能源电力监控技术形成的一种新型的现代化管理产品，与电力系统高度集成。电网基础设施。

目前，配电站、配电室的运行环境、安全措施、门禁等系统大多无法实时监控，给安全生产带来一定风险。为此，设计了一款智能配电一体化终端，将配电房设备监控系统、安防系统、门禁系统、环境温度、湿度、室内漏水、室内红外监控等系统以及一次设备进行有效集成。状态监控和采集管理系统。确保更安全、更智能的电力供应。

智能配电室监控系统的核心是由智能配电综合终端组成。是专用于配电室集中监控和采集的综合设备。可监控配电室的电力设备、视频监控、环境温度、湿度、烟雾、漏水等。死水的监控与管理及安防监控，实时监控各智能设备的运行状态，采集系统所需的各种数据，并传输至中央管理系统软件平台。

4 智能配电室监控系统主要组成部分

智能配电室监控系统综合终端采用模块化设计，由综合通讯单元、综合智能管理单元、配电运行管理单元、用电管理单元四部分组成。它安装在垂直机柜中，并具有内置扩展模块。实际访问次数是为输入和输出定制的。

整个系统的监控范围比较广。根据客户需求，可涉及配电室电气设备监控、配电室监控、门禁、室内温度、湿度、烟雾、漏水、保水等。因此，在系统建设中可以根据具体情况选择性增减，系统预留开放接口。

智能配电一体化终端可测量配电室环境中SF6气体含量、O2含量、温湿度、人体感应、门禁、电子围护、视频信息等状态。空调、视频系统、门禁系统、通风机等设备的设备状态分别控制。同时，还可以引入火灾、烟雾、明火等信号进行联动。待安装的子系统应具有传感器、线路和带有通信接口的设施。为了使系统能够顺利采集各个子系统的数据，并传输到智能配电室监控系统后台。系统设置如图 1 所示。

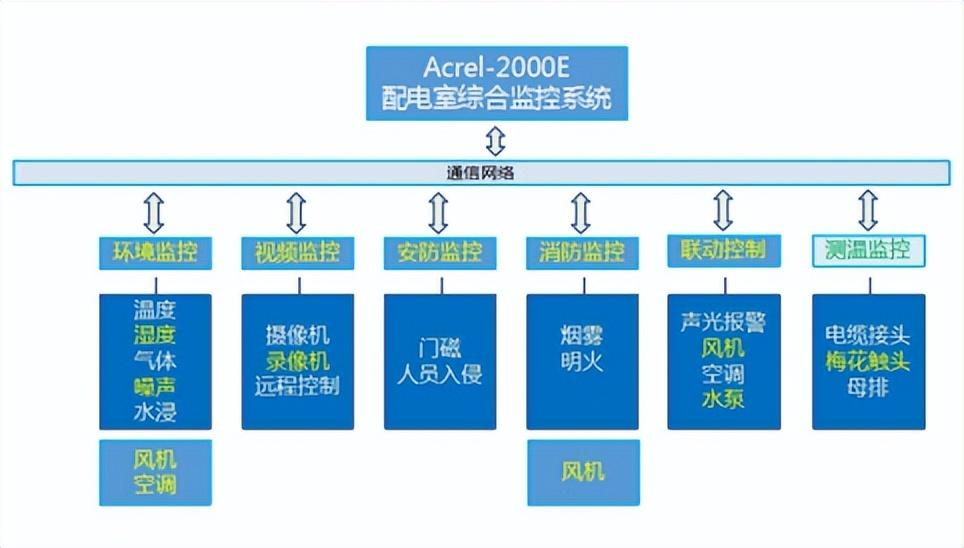

图1 系统组成图

5 智能配电房监控系统应用实践技术要求

国家电网《坚强智能电网技术标准体系规划》是第一个用于指导制定智能电网技术方案标准的文件。为保证智能配电室监控系统的有效实现，并在智能楼宇中发挥其先进的管理功能，系统在开发技术上应遵循以下几点：

（一）智能配电综合终端应遵循标准化、可靠、可用、安全、可扩展、先进等原则，具备与终端设备和运维平台进行数据交换的能力。

(2)采用开放式架构，提供开放环境，支持多种硬件平台，满足长期稳定运行的要求。

(3)功能模块配置灵活，人机界面友好，运维模块工具化、图形化。

（4）具有完善的权限管理机制和安全响应机制，重要数据可以本地备份和运维平台备份。

(5) 容量可扩展楼宇自控系统价格，功能可升级，提供二次开发接口。

（6）选择符合行业应用方向的主流软硬件产品。设计和架构具有前瞻性，可支持配电网智能运维、智慧城市、大数据分析等需求。

6 智能配电室监控系统应用发展方向

由于智能配电室监控系统可以全天24小时监控配电室环境、安全、电气参数和设备物理状态，完全替代人工维护。因此，该系统在施工管理中必然会被广泛引用和扩展。在扩展的方向上，可以考虑以下几点：

(1)智能配电室监控系统不仅适用于单个配电室的管理，也适用于多个配电室的集中监控管理。例如，高层建筑有5个配电室；又如公司管理的多栋楼内多个配电室的管理；

（2）供电局管理的配电设施，供电部门在一个区域内管理着大量的配电室，配电地点广泛，每个配电室的环境也不同。检查、故障查询、维修等工作非常繁重。建立智能配电室监控系统，工作人员可以利用该系统的监控代替人员现场巡查，大大减少了人工巡查，节约了人力资源。抢修时，智能配电房监控系统的数据分析，可以快速定位故障位置，并通过视频通话远程查看现场配电房情况，实现快速准确的故障排除，确保电力设施安全稳定运行。人工定期检查存在检查盲点。由于人为干预的失败，电力设备可能会在高温、高湿等恶劣环境下运行，对设备的安全运行构成严重威胁。例如，2016年广州供电局因环境因素导致配电室跳闸故障33起，平均停电3小时左右。

（3）可通过云平台开发后台数据，可开发手机APP。系统授权后，管理人员可以随时随地在手机上监控和查询各个配电室的运行状态和各项数据。

7 安科瑞产品介绍

7.1 概述

配电室综合监控系统包括智能监控系统屏、通讯管理机、UPS电源、视频监控子系统（云台球机、枪机）、环境监控子系统（温度、湿度、浸水、烟雾探测器）、控制子系统 系统（照明、空调、风扇、水泵）、门禁监控子系统（读卡器、门按钮、磁力锁）、安防监控子系统（复检探测器）。

7.2 申请地点

适用于轨道交通、工业、楼宇、学校、商业综合体等35kV及以下用户供配电自动化系统的工程设计、施工和运维。

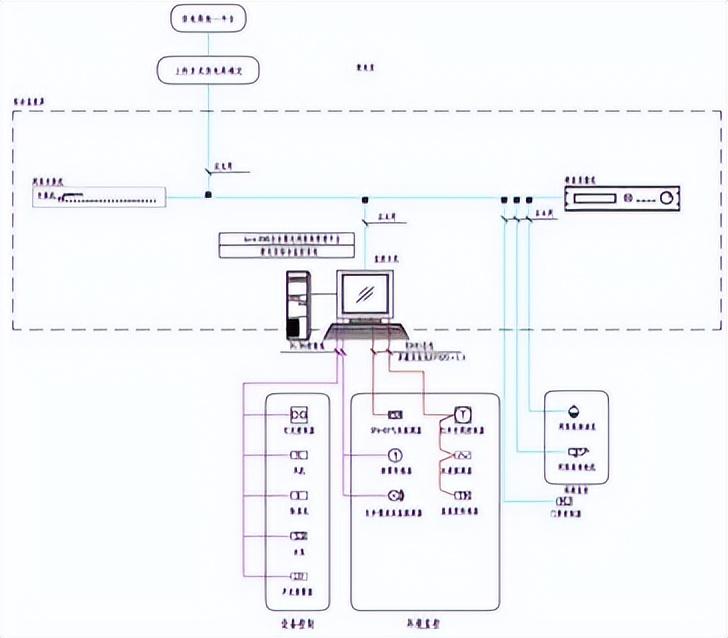

7.3 系统结构

7.4 系统功能

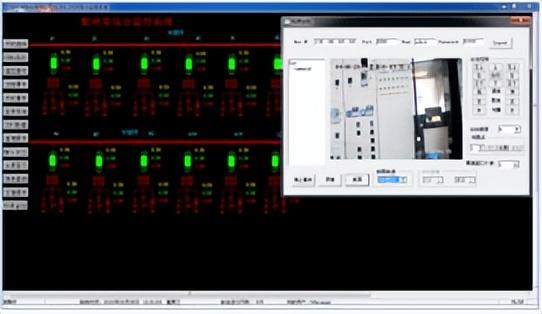

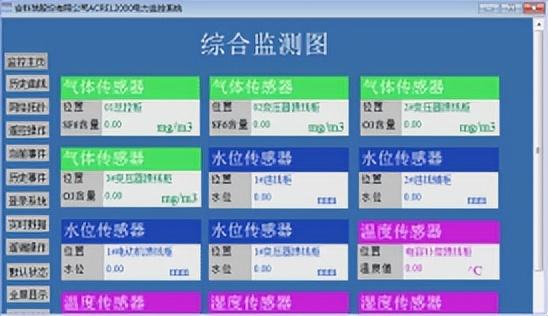

7.4.1 实时监控

可显示配电室设备运行状态，实时监控配电室环境参数信息，实时显示故障和告警信息。

7.4.2 数据查询

在人机界面中，可以直接查看配电室各设备的运行数据。

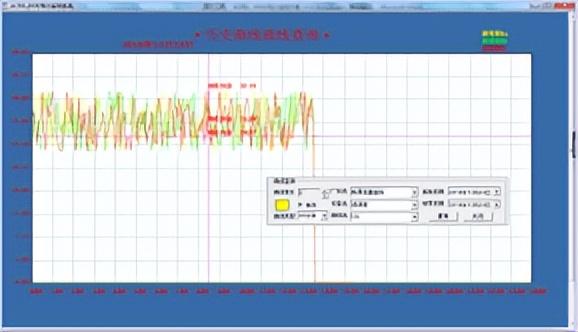

7.4.3 曲线查询

可直接查看各电气参数的曲线。

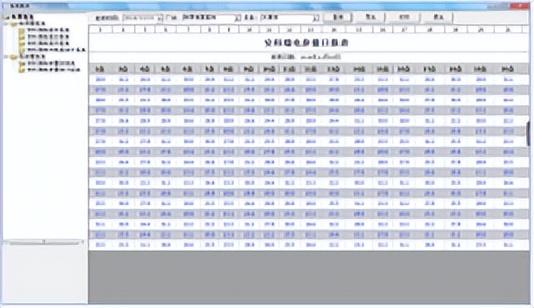

7.4.4 运行报告

查询配电室设备运行数据报表。

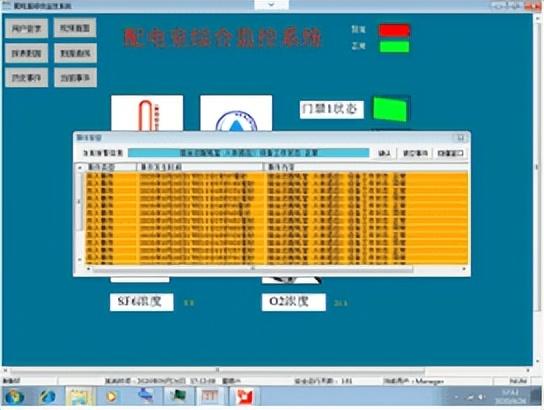

7.4.5 实时报警

系统具有实时报警功能，可对配电室的温度、湿度、有害气体、设备故障或通讯故障等事件进行报警。

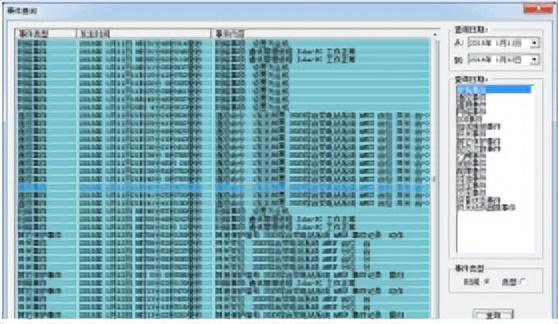

7.4.6 历史事件查询

可以存储和管理所有生成的事件记录，方便用户对系统事件和历史进行追溯、查询统计和事故分析。

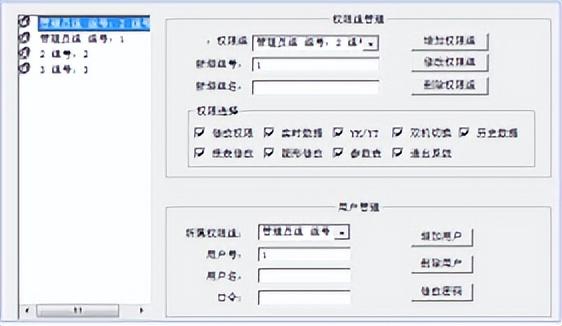

7.4.7 用户权限管理

设置用户权限管理功能，可定义不同级别用户的登录名、密码和操作权限。

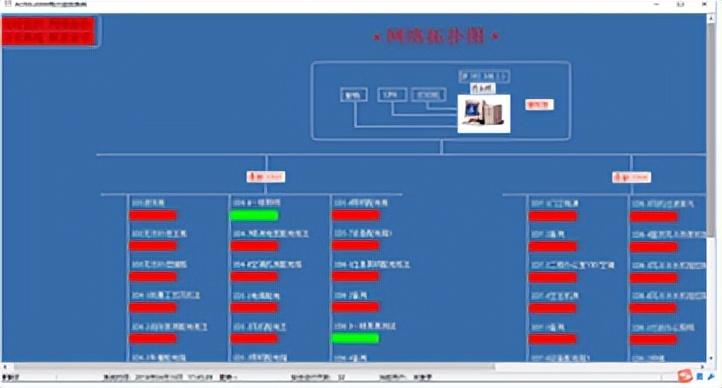

7.4.8 网络拓扑图

支持对各设备通信状态的实时监控和诊断，可完整展示整个系统网络结构。

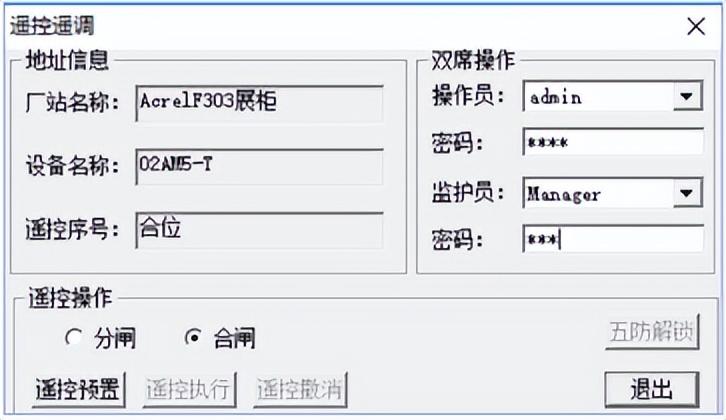

7.4.9 遥控功能

可以对整个配电系统中的设备进行远程操作。

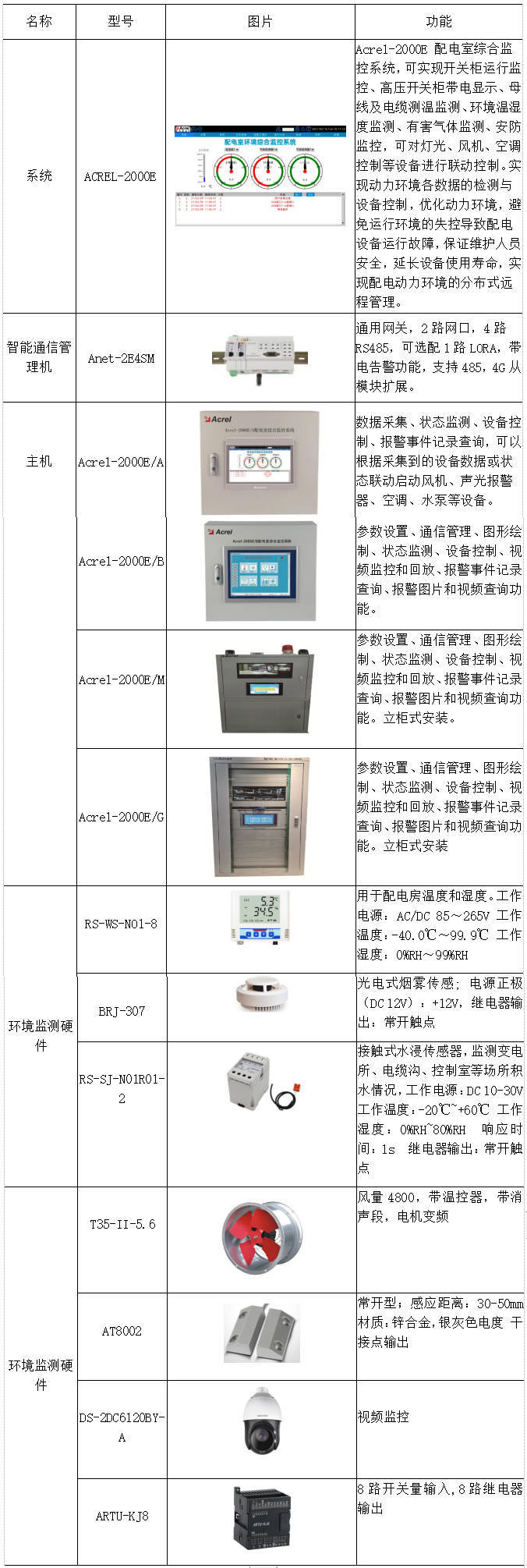

7.5 系统硬件配置

8 结论

总而言之，随着智能建筑的不断发展，智能配电室监控系统在智能建筑中的作用越来越突出。智能配电室监控系统的推广应用，可以让人们的生活更加便捷，为人们提供一个安全、舒适的生活环境；同时，也将给配电室的管理带来革命性的变化。因此，我们在努力发展智能楼宇的同时，也应该进行智能配电室监控系统的研发，将​​研发成果充分应用到智能楼宇中，为人们提供更好的服务。
