随着

国民经济和人民生活水平的提高，对社区智能化、安全便捷性的要求越来越高，而楼宇可视对讲系统可以很好地解决这些问题。可视楼宇对讲系统防止外人闯入，保证家中安全，起到可靠的预防作用，白天黑夜都能清晰地看到外面的来访者。同时，提高小区物业对小区的管理能力，做到刷卡进出，平安回家。

可视对讲系统是集语音、视频、数据交换采集功能于一体的智能设备，也是未来物联网集成设备的重要出口。通过联网设备的功能，具有人脸识别、对讲、室内监控和室外、室内遥控解锁、夜视等所有功能;居民在室内与访客交谈时，可以看到室内延伸部分的访客形象，并通过解锁按钮控制铁门的开启，从而防止陌生人进入建筑物，安全性高。这是楼宇对讲系统最基本的功能。

一、可视对讲设备的组成

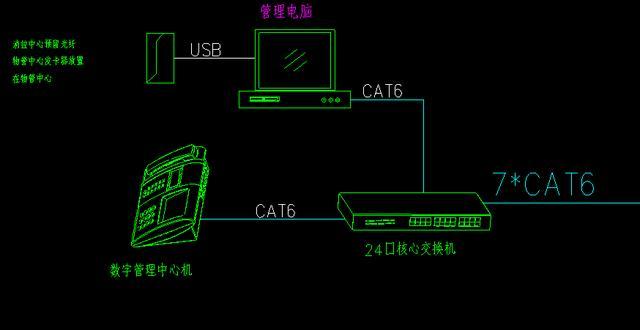

1、机房设备：

服务器需要分析和处理人脸或大数据，综合管理平台管理应用程序。

核心交换机调用各栋楼的数据交换

管理机，

管理各楼内所有设备，通过门机应答和室内分机相关视频或音频信号;

发卡机构发行和授权IC卡进行访问控制。

2. 前端设备门机

主要通过可视对讲门机连接各种设备，上部连接室内分机，下部连接机房核心设备

室内延伸，

设备用于房主的外部沟通，可以通过分机与楼下的门机和机房内的管理机通话，遇到问题时可以及时向物业管理中心反馈信息。

3.中间连接设备

楼层交换机（接入交换机）主要用于将设备连接到聚合交换机，要求不是很高。汇聚交换机，

从楼层交换机到核心交换机，

至少一个千兆端口，用于连接核心交换机。

光纤接收器，主要连接交换机和

开关产品，其功能是将电信号转换为光信号传输，根据数据要求分配带宽，由100千兆和千兆光纤接收。如果交换机有光口，可以用光模块解决，可以代替光纤收发器，问题是光模块的成本高于光纤收发器，建议在重要网络中使用光模块进行传输。

4. 电线网线，

分为超五类网线和六大类网线，

根据需求来决定，主流是六种类型的网线。

光缆

主要用于长距离传输电缆，网络电缆100米以上的建筑光缆传输信号，信号不会有衰减，这是光纤的优点。

保护管，

主要用于保护网线或其他材料，套管保护电缆，材料包括PVC管，JDG管和其他材料保护管。

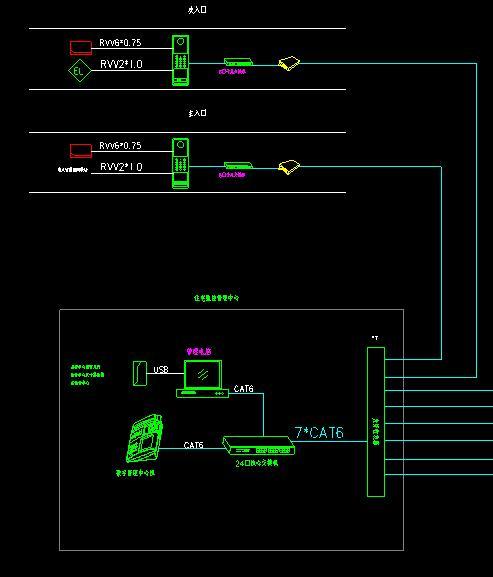

5. 组网模式

核心交换机将所有设备与网络连接，并且

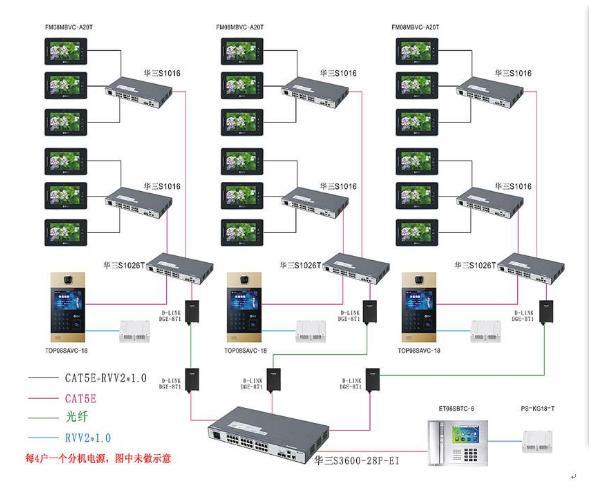

通过核心交换机实现各网络设备的数据交换，使网络设备相互接入，实现互联互通的作用。服务器实现管理平台的数据管理，实现设备控制的作用。下图显示了网络。

二、数字可视对讲系统的特点

1. 灵活

组网模式从传统总线到全数字对讲是

全球技术趋势，全数字产品是可视对讲的革命性替代品。在传统的母线楼宇对讲系统中，在设计系统时，无论是“切换器+矩阵”还是“切换器+选择器”模式，都应考虑社区的中心位置、弱电管网图的趋势、强电设备的影响等诸多因素。使用TCP/IP对讲系统，不仅可以直接使用社区的成熟局域网，还可以建立自己的局域网，特别是在使用成熟的局域网的社区中不需要布线具有无可比拟的优势。

2.强大的网络通讯功能

全数字对讲系统采用标准TCP/IP协议，通过网络传输音频、视频和控制协议。除对讲机外，报警和家庭智能系统还可以通过网络实时了解工作状态和控制，室内机可以连接到外部摄像头，从而可以通过网络实现远程访问，以监控室内情况。此外，它还可以提供传统楼宇对讲系统的在线升级服务，设备方案升级需要专门的售后人员更换才能完成，而TCP/IP对讲系统可以直接访问网站、下载程序，还可以实现远程视频点播等，这是传统楼宇对讲系统无法实现的。

3. 避免渠道繁忙

对于大型小区来说，传统的楼宇对讲系统一般分为几个小分区进行管理楼宇自控通讯协议，同时有多个出入口，其次是多台墙机或分管理机，总线系统为半双工通信方式，这样当其中一台墙机呼叫管理中心时，其他墙机或分管理不可避免地有忙线。网络式楼宇对讲系统，由于连接宽带网络，中心装有交换机，其通信为全双工通信方式，可以进行多通道实时数据交换，不仅简单快捷，而且有效避免了线路繁忙。

4.减少设备，易于调试

传统的总线楼宇对讲系统中有许多联网设备，如切换器、信息存储器选择器、矩阵等，任何设备故障都会增加调试工程量，而此类中间设备只能由制造商提供，更换需要依靠制造商。TCP/IP楼宇对讲系统遵循标准的TCP/IP协议，省去了对讲系统的交换机、选择器等许多中间设备，降低了系统的复杂性，便于调试。对于TCP/IP对讲系统的局域网，路由器、交换机等是市场上常见的产品，配置易于更换。

通过以上学习，了解了可视对讲的特点和材料组成，了解了可视对讲系统的相关特点，为后期设备的调试和网络规划打下了良好的基础。
