今天小编就和大家分享一下西门子PLC的几个常用连接端口和通讯协议。

1.RS232接口和RS485接口的区别

一、界面的物理结构

1. RS232接口：

计算机通信接口之一，通常为RS-232接口，形式为9针（

DB-9）或25针（DB-25），一般个人计算机都会有两组RS-232接口，分别称为COM1和COM2。

2、RS485

RS485没有特定的物理形状，接口是根据项目的实际情况采用的。

二、接口的电子特性1

、RS232：传输电平信号接口的信号电平值高（信号“1”为“-3V至-15V”，信号“0”为”

3至15V“），容易损坏接口电路的芯片，并且由于与TTL电平（0~”2.0V“）不兼容，因此需要使用电平转换电路与TTL电路连接。此外，抗干扰能力差。2

、RS485：传输差分信号逻辑“1”由两条线路之间的电压差表示为+（2-6）V;逻辑“0”由两条线路之间的电压差表示为-（2-6）V。接口信号电平低于RS-232，因此不易损坏接口电路的芯片，并且该电平与TTL电平兼容，可以很容易地与TTL电路连接。

3.通信距离的长短

1. RS232

：RS232传输距离有限，最大传输距离标准值为15米，且仅限点对点通信，最大传输速率为20kB/s。

2. RS485

：RS485的最大无线传输距离为1200米。最大传输速率是在100Kb/s的传输速率下可以达到最大通信距离。

与阻抗匹配，低衰减特种电缆可达1800米！超过1200米，可以增加中继器（最多8个），使传输距离接近10Km。

四、能否支持多点通信RS232

：RS232接口只允许在总线上连接1个收发器，不能支持多站收发功能，所以只能点对点通信，不支持多点通信。RS485

：总线上的RS485接口允许连接多达128个收发器。也就是说，它具有多站通信功能，因此用户可以使用单个RS485接口轻松建立设备网络。

五、通信线路的差异

RS232：可使用三芯双绞线、三芯屏蔽线等。

RS485：可使用两芯双绞线、两芯屏蔽线等。在低速、短距离、无干扰的场合可以使用普通双绞线，相反，在高速、长线传输时，必须使用阻抗匹配（一般为120Ω）RS485专用电缆（STP-120Ω（用于RS485&CAN）一对18AWG），而在干扰不良的环境中也应使用铠装双绞线屏蔽电缆（ASTP-120Ω（用于RS485&CAN）一对18AWG）。

附录：既然RS232的传输距离只有15米，效果如何？事实上，它

使用非常广泛，可以连接到各种设备，例如监控，其他设备升级或调试等可能需要它。该功能相对接近USB，随着USB端口变得越来越普遍，将有更多的转换设备将USB转换为RS-232或其他接口。通过USB接口

可以连接更多的RS-232设备，不仅获得了更高的传输速度，实现了真正的即插即用，而且解决了USB接口无法远距离传输（USB通信距离在5米以内）的缺点。

2. 几种常见的通信协议

在开始这个问题之前，我们应该了解一个我以前一直困惑的问题。RS485

和RS485的区别

RS485是一个物理接口，只是硬件。

它是一种国际标准通信协议，用于在不同制造商的设备之间交换数据（通常用于工业目的）;所谓协议，也可以理解为上面有人说的“语言”，简单来说就是软件。

一般情况下，两台设备通过协议传输数据：RS232首先用作硬件接口（即普通计算机上的串行通信端口（ port））;还有RS422，也有常用的RS485，这种接口传输距离长，在一般工业现场用得比较多。

该协议分为三种模式：RTU，ASCII和后来的TCP。

前两个（RTU、ASCII）中使用的物理硬件接口是串行的（RS232、RS422、RS485）。TCP是为了顺应当今世界的发展趋势，一切都可以连接到网络或传输数据。因此，产生了TCP模式，并且该模式的硬件接口是以太网（）端口，这是我们计算机上通常使用的网络端口。

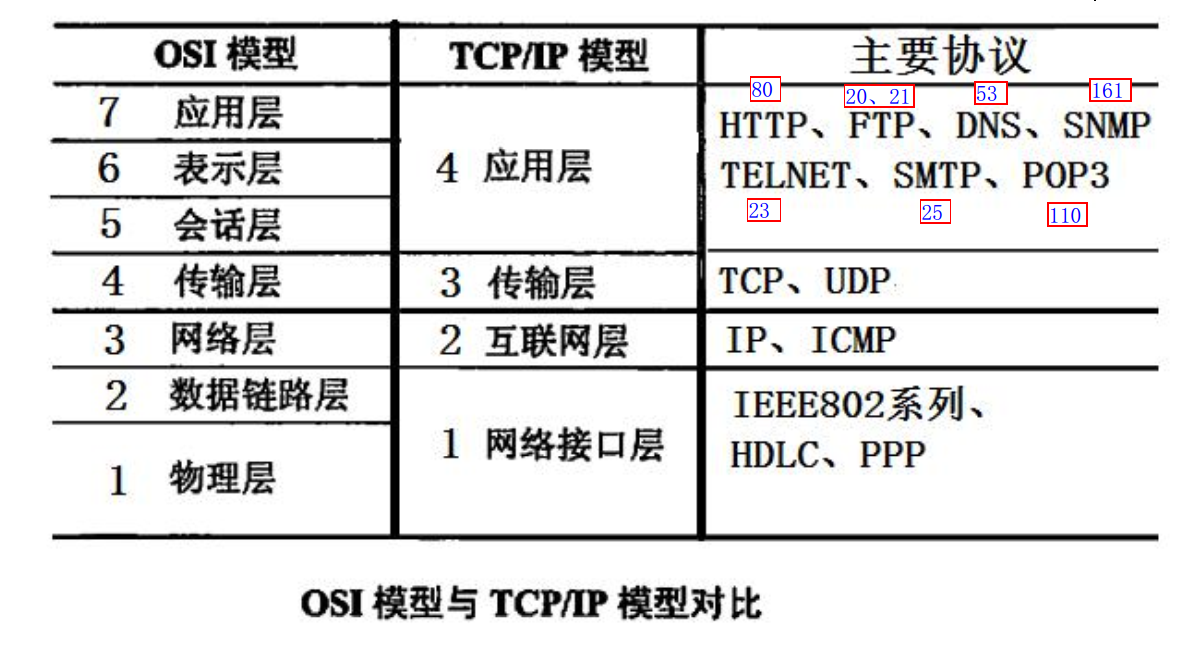

然后我们可以通过一张图片了解S7-200 PLC支持的几种通信协议。

1. 生产者价格指数沟通

它是西门子为S7-200系列PLC开发的通信协议。 内置于 S7- 中。PPI协议物理上基于RS-485端口，可以通过屏蔽双绞线来实现PPI通信。PPI 协议是主从协议。主设备向从设备发送请求，从设备响应，从设备无法主动发送信息。主站依靠PPI协议管理的共享连接与从站通信。PPI协议不限制与任何一个从站通信的主站数量，但在网络中，不能超过32个主站。PPI协议最基本的用途是允许西门子Step7-Micro/Win编程软件上传和下载程序以及西门子人机界面与PC进行通信。

2. MPI 通信

MPI（）是用于s7多点通信的接口楼宇自控通讯协议，是一种适用于少量站点间通信的网络，多用于连接主机与少量PLC之间的短距离通信。通过电缆和连接器，控制器s7-300或s7-400的CPU的MPI编程端口和s7-的PPI通信端口可以相互连接，上位机网卡的编程端口（MPI/DP端口）可以通过或MPI电缆连接。当然，网络也不能包括PC，而只能包括PLC。MPI 的通信速率

为 19.2k~/s，但直接连接到 s7- 通信端口的 MPI 网络通常最大速率为 187.5kbit/s（受 s7-最大通信速率限制）。MPI网络上最多可以有32个站点，一个网段的最大通信距离为50米（在通信波特率为187.5kbit/s时），RS-485中继器可以延长更长的通信距离。MPI允许主-主通信和主从通信，每个s7通信端口的连接数为4个。

MPI 协议无法与作为 PPI 主站的 s7- 通信，即

就是，当 s7-300 或 s7-400 与 s7-200 通信时，必须确保 s7-200 CPU 不能再作为 PPI 主站使用，Micro/Win 不能通过 MPI 协议访问 s7- 作为 PPI 主站。 s7-只能做MPI从站，即s7-不能通过MPI网络相互通信， 只能通过PPI相互通信。

三、通信

它由（现为施耐德电气公司的品牌）于1979年发明，是世界上第一个真正用于工业领域的总线协议。为了更好地普及和推广以太网上的分布式应用，施耐德现已将该协议的所有权转让给IDA（用于分布式自动化接口）组织，并成立了-IDA组织，为未来的发展奠定了基础。在中国，它已成为国家标准GB/-2008。据不完全统计：到2007年，节点安装数量已超过1000万。

协议是应用于电子控制器的通用语言。通过该协议，控制器可以相互通信，控制器可以通过网络（例如以太网）和其他设备进行通信。它已成为一个常见的行业标准。有了它，不同制造商生产的控制设备可以连接到工业网络进行集中监控。此协议定义了一个消息结构，控制器知道它使用哪种消息结构，而不管它们通过哪个网络进行通信。它描述了控制器如何请求访问其他设备、如何响应来自其他设备的请求以及如何检测和记录错误。它建立了消息域环境以及内容的通用格式。它是单个主站的主/从通信模式。网络上只能有一个主站和几个从站。

它具有以下特征：

1、标准开放，用户可以免费放心使用协议，无需支付许可费，不会侵犯知识产权。目前，它支持400多家制造商，支持600多种产品。

2.它可以支持多种电气接口，如RS-232，RS-485等，也可以在各种介质上传输，如双绞线，光纤，无线等。

3.框架格式简单，紧凑，易于理解。它易于用户使用，制造商易于开发。

注意：S7-200 仅支持 RTU 协议，不支持 ASCII 协议;

4. 通讯

作为众多现场总线家族成员之一，它是欧洲工业中使用最广泛的现场总线标准之一，也是目前国际上使用的现场总线标准之一。它是一个单元级和现场级网络，适用于传输中少量数据。它的开放性允许大量供应商开发自己的协议兼容产品，这些产品可以连接到同一网络。

它是一种电气网络，物理传输介质可以是屏蔽双绞线、光纤、无线传输。它于1989年成为现场总线的国际标准。它是一个国际的、开放的、独立于制造商的现场总线标准，传输速度可以在9.~范围内选择，当总线系统启动时，所有连接到总线的设备都应设置为相同的速度。广泛应用于制造自动化、过程工业自动化以及建筑、交通、电力等领域。它也是一种现场总线技术，用于工厂自动化工厂级监控和现场设备级数据通信和控制。分散式数字控制和现场通信网络可实现现场级到车间级监控，为工厂综合自动化和现场设备智能化提供了可行的解决方案。

5. 通信号航空母舰

USS（，通用串行通信接口）是西门子专门为驱动单元开发的通信协议，多年来经历了不断发展和改进的过程。最初，USS用于参数化驱动器，即更面向参数。它广泛用于驱动单元和操作面板的连接、调试软件（例如 /）。

最近，USS由于其简单的协议和较低的硬件要求，也越来越多地用于与控制器（如PLC）进行通信，实现了通信控制的普遍水平。（注：USS提供了一种低成本、相对简单的通信控制方式，由于其设计，USS不能在需要通信速度和数据传输量的情况下使用。在这些通信要求较高的场合，应选择实时性较好的通信方式，例如-DP。在设计系统时必须考虑到USS的这一限制。

例如，如果在一些有高速同步要求的应用中（如造纸生产线），如果将USS通信控制用于十几个甚至几十个变频器，效果可想而知。

所有西门子逆变器都有一个RS485通讯口，PLC作为主站，最多允许31台逆变器作为从机进行通讯连接，根据每个变频器的地址或采用广播方式，可以访问需要通讯的变频器，只有主站可以发送通讯请求消息，消息中的地址字符指定从机传输数据， 从机只有在收到主站的请求消息后才能向从站发送数据，不能直接进行从站之间的数据交换。在使用USS协议之前，需要安装西门子的指令库。USS 协议指令位于 STEP7-MICRO/WIN32 指令树的库文件夹中，STEP7-MICRO/WIN32 指令库提供 14 个子程序、3 个中断程序和 8 条指令来支持 USS 协议。调用指令时，会自动添加一个或多个子例程。

USS协议的基本特征如下：

USS的工作机制是通信始终由主站发起，USS主站不断绕从机，从机根据接收到的指令决定是否以及如何响应。从属服务器从不主动发送数据。
