摘要：通过智能照明控制系统在某酒店电气工程中的应用实例，从照明控制系统的结构、设计和系统软件等方面介绍了智能照明控制系统的功能和实现。探讨了智能照明控制系统在民用建筑中的应用范围和发展前景，并由此进一步推导出智能照明控制系统在照明节能管理中的发展趋势。

关键词：民用建筑；照明节能；智能照明控制系统；公共汽车

0 前言

目前，我国照明用电量约占总用电量的1/6。提高照明系统的能效水平，无疑将大大降低照明能耗，有效缓解电力供应紧张的局面。

建设部对照明节能设计的要求是在不降低工作面视觉要求和照明质量的前提下，利用电能、太阳能等能源，减少照明系统中的能耗损失。智能照明控制系统，有效控制照明，节约用电。本文以某高档酒店为例，介绍智能照明控制系统的具体应用及功能。

1 智能照明控制系统

1.1 系统功能

(1)智能照明控制系统是全数字化、模块化、分布式总线式控制系统，将控制功能分散到各个功能模块。中央处理器与模块直接通过网络总线通信，可靠性高，控制灵活。

(2) 系统根据某一区域的功能、一天中不同时段的不同用途和室外光线自动调节照明。进行场景预置，由楼宇自控系统或子控制器通过调光模块和调光器自动调用。

(3) 灯光控制系统划分为独立的子网系统，专用于一个房间或大型联网系统。

(4)联网系统具有标准串口，可方便地集成到楼宇自控系统的中央控制器中，或与其他控制系统联网。

1.2 适用范围

智能照明控制系统可以调节白炽灯、荧光灯等各种光源的光强，控制各种场合的照明，满足各种环境下照明控制的要求。

1.3 系统组成

系统由调光模块、开关模块、控制面板、液晶显示触摸屏、智能传感器、PC接口、监控计算机（大型网络需要通过线耦合器连接）、时钟管理器等组成。所有单元设备（除电源外）均内置微处理器和存储单元，并通过信号线（双绞线或光纤等）接入网络。每个单元都设置有唯一的单元地址，并通过软件设置其功能，通过输出单元控制各路照明电路的负载。

1.4 数据传输方式

灯光控制系统的数据传输方式，国际上没有统一的标准。目前主要有光纤传输方式、双绞线传输方式、电力载波传输方式和无线射频传输方式。

1.5 控制方式

智能照明常用的控制方式有场景控制、分组组合控制、定时控制、天文钟、光感控制、本地控制、远程控制、图形化监控、应急处理、调度计划等。其主要功能和应用场所有：如下：

(1)场景控制。用户预设多种场景，只需按一下按钮即可调用所需的场景。这种控制方式应用于多功能厅、会议室、体育场馆、博物馆、美术馆、高档住宅等场所。

(2)集团联动控制。可设置一键控制多个配电箱（跨区域）的照明回路，即一键控制整个场所的照明开关。

(3)时序控制。根据预先设定的时间，触发相应的场景来打开或关闭灯光。适用于地下车库等大面积区域。

(4) 天文钟。输入当地的经纬度，系统会自动计算出当天的日出日落时间，并根据这个时间控制灯光场景的开关。特别适用于夜景照明和道路照明。

(5)光敏探头控制。根据光敏探头检测到的照度，控制照明场所相关灯具的开启或关闭。常用于写字楼、图书馆等场所。靠外窗的灯可以根据自然光的亮度通过感光探头开关，以节省电能。

(6) 本地控制。通常，控制过程是自动进行的。在某些情况下，控制面板可用于强制使用所需的照明场景模式。

(7) 远程控制。通过互联网远程监控照明控制系统（）。系统中各灯光控制箱的灯光参数均可设置和修改；可以监视和控制照明状态。

(8)图形监控。用户可以通过电子地图功能直观地控制整个控制区的灯光。可以将整个建筑物的平面图输入系统，并使用各种颜色来指示该区域的当前状态。

（九）应急处理。在接到安防系统和消防系统的报警后，可以自动打开指定区域的所有照明。

(10)进度计划安排。可设置一天中不同时间段的灯光场景状态，并可记录和打印场景调用，方便管理。

2 应用案例

五星级酒店是拥有459间自然客房的高档酒店。这座建筑各个功能空间的面积都比较大，对灯光控制的要求也比较复杂。考虑到项目的主体建筑、结构、设备专业施工和后期装修设计必须同时进行，因此，在前期设计过程中，照明系统的选择具有足够的灵活性。本项目采用符合EIB国际总线标准的智能照明控制I-Bus系统，对酒店大堂、会议厅、总统套房、各楼层公共走道的照明部分进行智能照明控制，有效节约能源。能源和改善管理。

2.1 系统特点

(1) 整个系统只有一根数据通讯线，没有大量的电缆连接和复杂的控制设计。

(2)系统采用模块化结构，每个模块都有一个微处理器，可以独立工作，不需要主从关系，也不需要系统主机。即使其中一个模块出现故障，也不会影响整个系统的运行。同时可以在运行过程中进行软件更新或功能复位，不影响整个系统的使用。

(3)控制模块安装在标准灯箱内，模块尺寸为标准模块尺寸，无需专用控制箱即可与微型断路器配套安装。

(4)现场控制屏采用24V安全低压供电方式，安全可靠，操作方便。

(5) 功能修改和控制修改方便灵活，只需进行小的程序调整，现场无需重新布线。通过人体感应、天气感应、时钟、灯光控制，自动运行到更好的状态，节约能源，便于管理。

(6) 所有现场控制面板和人体传感器均采用标准86盒安装​​方式，施工简单。不同面板可随时互换，控制更方便，可实现就地控制。

(7) 现场控制系列面板，可记忆现场场景，随时调整场景控制效果。小型模块无需继电器即可直接带载20A。

2.2 系统硬件组成

本项目中，智能照明由智能开关控制，所使用的总线组件均为模块化组件。驱动程序中常用的开关机控制元件是AT/SX。Y．Z 和 SA/SX。Y．ZS，其中x代表元件的控制电路数；Y代表触点容量，表示电路所能承受的最大电流；Z代表组件的版本号；后缀S表示该电路具有电流检测功能，适用于大空间照明系统。窗帘、卷帘、窗帘由JA/SX驱动。X．X，第一个x代表电路数，第二个x代表电机电压等级，第三个x代表元件版本号。常用的调光控制元件分为荧光灯调光和非荧光灯调光。开关模块可以开关控制建筑物内的各种灯具和风机盘管、通风设备、供暖/制冷设备。传感器根据控制要求和建筑规划配备串联面板、温度控制器、人体感应器等传感器元件。

中央控制站通过EIB总线直接与照明控制器通信，传输速率为9600b/s。中央控制中心设有电话交换机TG/S3.1，必要时可通过电话网络实现远程控制。通过中央计算机的编程设置，可以接通和断开任何电路。可设置20组地址进行回路监控，各回路状态由LCD显示。必要时，可通过电话交换机输出设备故障报警和状态信号。设置3个不同的拨出电话号码，必要时呼叫维修人员。在拨出号码的同时，组件还可以输出报警接点信号。也可以通过拨打电话输入操作命令开关和设置电路灯。当光传感器HS/S3.1达到设定照度值时，向EIB总线发送开/关或调光的通讯信号。周编程定时开关SW/S2.5根据设定的时间发出开/关信号，2组输出，每组可分别设置24次。

此外，还有一个为系统总线供电的电源（SV/S30.640），以及一个LK/S4.1线路耦合器。系统总线采用EIB专用电缆等。

2.3 系统软件

大楼一层消防监控室安装了智能照明中央监控计算机，并安装了监控软件和ETS2.0编程软件。操作人员可以在中文图形化显示界面上进行监控和操作，以监控整个智能照明系统的运行状态。

2.4 系统拓扑

(1)系统由7条支线组成，通过RS-232接口与中控室监控系统相连。中控室监控系统可以对整栋楼的灯光环境设备进行监控，并通过EIB网关与其他系统连接。

(2)地下二层和地下一层的灯箱和现场面板开关通过I-Bus总线电缆接入支线1，支线1上配备电源SV/S30.640.5 .

(3) 1F～3F各层照明配电箱、景观照明配电箱及现场面板开关通过I-Bus总线电缆接入支线2，配电源SV/S30.640支线 2. 5.

(4) 其他楼层照明配电箱设置同上。

(5)7条支线分别通过线路耦合器LK/S4.1与主线相连组成系统，主线上装有电源SV/S30.640.5。

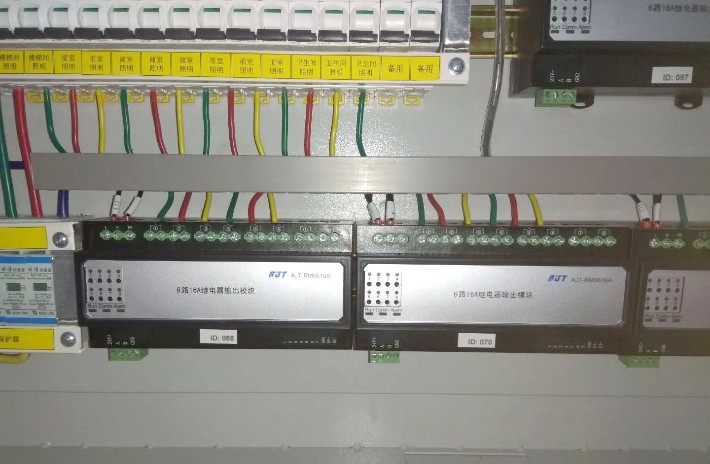

(6) 每个灯箱内分别安装各种驱动模块楼宇自控系统的功能，用于控制灯光、电动窗等。驱动模块采用标准DIN导轨安装方式。

(7)现场安装各种面板开关，采用标准86盒安装​​方式。

2.5 以总统套房设计为例进行说明

(1)根据户型图和设计师的要求，总结出对支线系统的要求：共3路照明开关控制，2路客厅照明调光控制；共有2路灯光开关控制，2路卧室灯光调光控制，7路空调控制。4窗帘和百叶窗可以电动控制。门厅内的灯光会根据人的动作自动开关。在客厅和卧室，可以通过遥控器控制空调的启停、选择制热/制冷模式、调节温度、切换场景，根据实际需要设置场景。在卧室和客厅，可以了解室内重要电器设备的状态，并能进行操作。门口设有总开关机，住户离开时可一键关闭室内所有电器设备。

(2) 划分电路。每个控制回路的详细信息如表 1 所示。

表1 各控制回路的条件

(3) 选择驱动器。通断控制驱动器选用SA/S4.10.1×2和SA/S8.6.1；风机盘管控制驱动选用AT/S6.6.1×2；调光控制驱动选用6197×2、6593×4、6594×2；卷帘控制驱动选用RA/S4.230.1×1；AV控制器驱动选择AV-CON×1。

(4) 选择传感器。在卧室和客厅安装3个6327带遥控的五联面板，在右过道和书房安装2个6127四联面板，在卧室安装6136液晶显示器，在玄关安装6131移动探测器。

(5) 选择系统组件。电源控制器选用SV/S30.320.5。

(6) 选择扩展控制功能。远程控制功能选用电话网关TG/S3.1。

(7)绘制强电配电箱系统图。

2.6 系统实现功能

某五星级酒店项目的灯光控制方法如下：

(1) 手动控制。根据使用习惯在建筑物内设置相应数量的现场控制器（如按钮开关等），以控制系统的动作。

(2)移动控制。传感器（如运动传感器、主动传感器等）

投入分配的工作时间。根据人员进出，自动开启/关闭相应区域的照明设备，最大程度节约电能。

(3)恒照度控制。安装在大堂的光感模块（HS/S3.1）根据系统设定的照度值和大堂照度的变化，自动开启/关闭大堂照明设备的数量，从而保持大堂的照度恒定。

(4)集中控制。安装在大楼一层消防监控室的I-Bus智能中控机，可根据大楼实时掌握大楼受控区域内照明设备和空调设备的运行情况在软件平台上显示仿真图，并及时调整，合理控制相应区域的照明、空调设备，达到节能目的。

(5)网络控制。通过OPC网关，I-Bus系统可以与其他自动控制系统集成，并可以根据自动控制系统发出的操作指令执行相应的动作。

3、安科瑞智能照明控制系统

3.1 概述

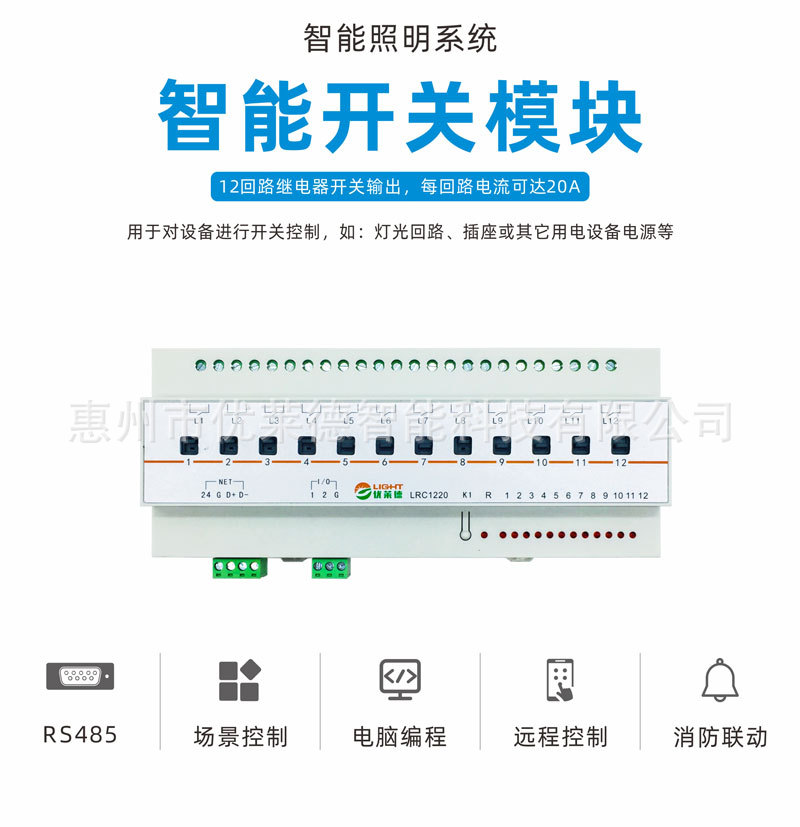

智能照明产品采用RS485总线技术，成熟可靠、安全稳定。开关驱动具有独立工作能力，适用于一些中小型项目；模块化设计，可随意拼接扩展，同时预留I/O口和接口，也能满足与企业微电网管理云平台的数据交换。

3.2 申请地点

适用于各类智能化小区、医院、学校、宾馆以及体育场馆、机场、隧道、车站等大型公共建设工程的照明控制需求。

3.3 系统结构

3.4 系统功能

1）实时检测显示各模块在线状态，反馈现场受控电路开关状态，监控界面按各楼层布局及电路列表浏览。

2）当模块离线、网关设备离线，或者状态反馈与下发的控制命令不一致时，会产生故障告警，故障告警信息会被记录并显示在界面上。

3）可实现对单个照明电路的开关控制；每个模块和楼层都有对应的模块控制开关和楼层控制开关，也可以实现对一个模块或整个楼层的开关控制。

4）开关驱动器支持过零触发功能，负载（灯）的开关操作仅在交流电流过零时进行；可有效降低电磁干扰及对电网的影响，延长灯具及控制装置的使用寿命。

5) 可以为每个照明回路预设断电状态。当照明电源断电时，开关驱动器会自动切换到预设的断电状态；确保再次上电时灯的开关状态是确定的和可控的。

6) 拖动调光控制，可对照明设备进行0%到100%的调光，实现对单个照明回路的调光控制。照明电路实现调光控制，通过图标的通断状态反馈现场开关的状态。

7) 点击场景控件打开或关闭相应的场景设置，软件界面显示不同的场景模式和场景功能，通过打开和关闭图标打开或关闭相应的场景状态。

8) 设置定时时间。确定时间点后，设置在事件点执行的动作，设置灯光在设定的时间点亮或熄灭。

9) 系统可通过预设的本地经纬度信息自动计算每日日出日落时间；根据天文钟控制照明开关，实现日落开灯，日出关灯的功能。

10) 所有时序控制计划都可以发送并保存到驱动模块；当上位机系统出现故障或模块掉线时，驱动模块可以利用自身的RTC时钟维持时序控制计划的正常执行，不影响日常的灯光控制效果。

11）系统结构为分布式总线结构；系统中的每个组件都可以独立工作，不依赖于其他组件；系统中的各个组成部分都可以通过程序的设置实现功能的多样性。

12）预留BA或第三方集成平台接口，采用、opc等方式。

3.5 设备选择

4 结语

智能照明控制系统采用双绞线替代多种传统普通线缆，实现智能照明和场景控制，并根据外界环境变化自动调整车内设备状态，实现安全、节能、和人性化。影响。同时，可根据用户要求增加或修改系统功能，无需重新铺设线缆。未来的电气安装系统将吸取目前各种基于总线的智能安装系统的优点，通过与楼宇自控、安全防护等其他系统更多的相互渗透和融合，以其更好的灵活性、易用性、开放性、可靠性、安全性已成为标准化、人性化、
